Как подключить теплый пол к отоплению в частном доме: 9 схем подключения с инструкциями

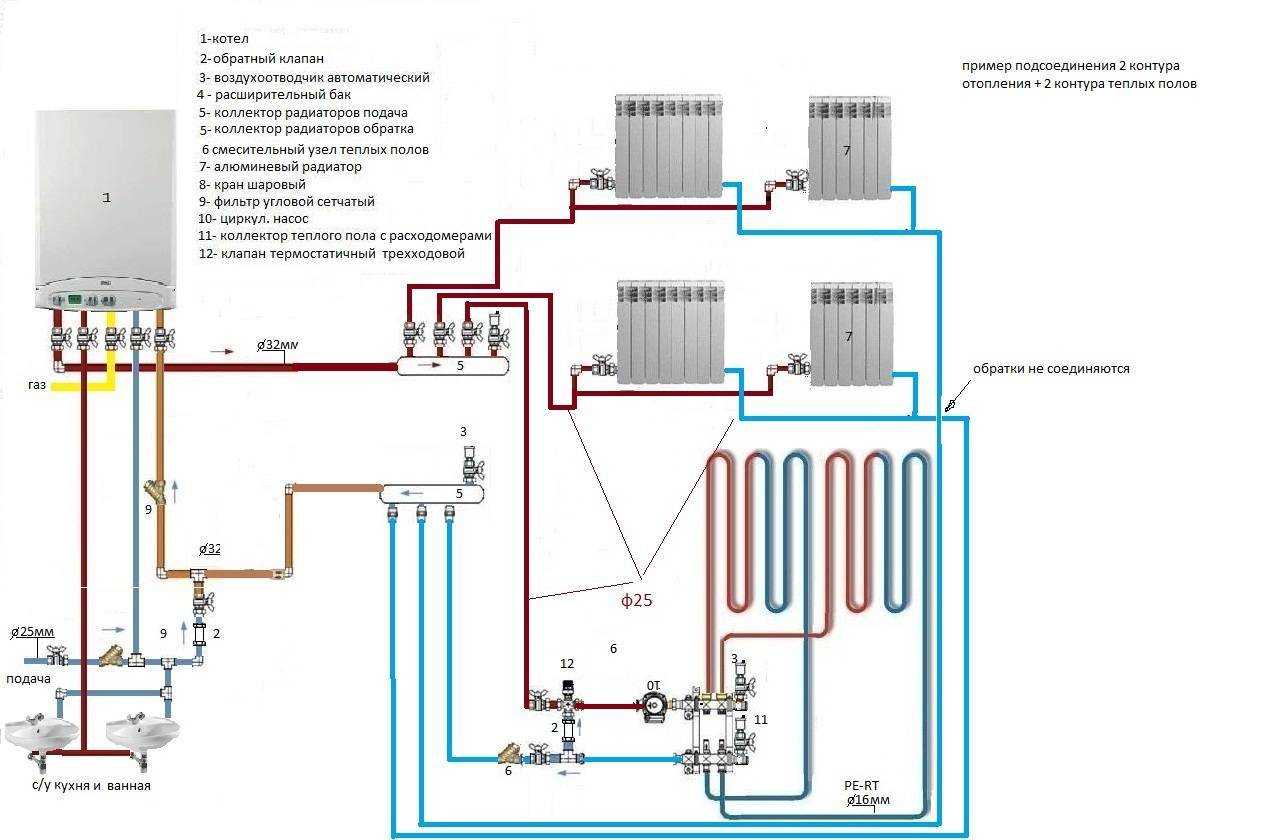

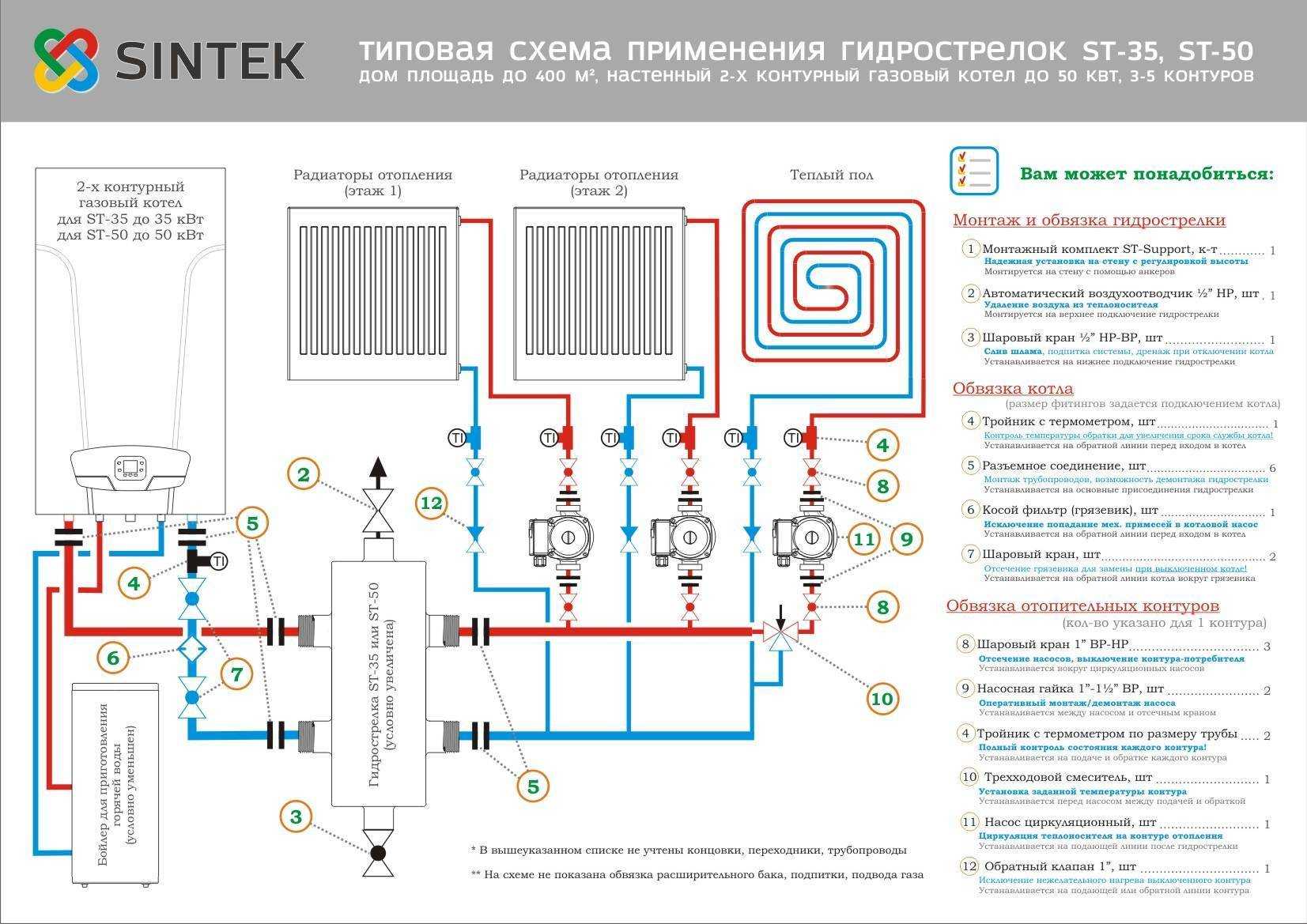

Подключение к настенному котлу

Если вы, как и многие владельцы частных домов, задались вопросом о том, как подключить водяной теплый пол к котлу, то должны для начала поинтересоваться, имеет ли прибор отопления циркуляционный насос. В некоторых случаях оборудование обладает еще и группой безопасности. Самый простой вариант подключения подойдет для владельцев, у которых площадь пола в помещении не больше 150 м2. При этом должны отсутствовать радиаторы отопления. Мощность насоса котла будет способна продавить эту площадь, а с помощью системы контроля температуры имеется возможность регулировать температуру самого теплого пола.

Подключаем водяной теплый пол к отоплению, зная, что котел должен присоединяться к коллектору. На последнем имеется два запорных крана: на подаче и обратке, а также регулировочные вентили. Взамен последних иногда выступают расходомеры для регулировки контуров пола. При подобной схеме в коллектор можно установить сервоприводы, способные регулировать температуру отдельных контуров. Система в этом случае предусматривает встраивание байпаса с перепускным клапаном. В самом коллекторе при этом он должен отсутствовать.

Укладывая теплые водяные полы в частном доме, вы должны знать, что байпас в системе необходим для циркуляции теплоносителя. Если в настенном котле нет группы безопасности, ее встраивают в схему. Туда входят:

манометр;
предохранительный клапан;
воздухоотводчик.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с инерционность меньше, и изменения происходят быстрее

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
2 типоразмера монтажной длиной 130 и 180 мм;
условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Устройство насоса с «мокрым» ротором Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
равномерный прогрев поверхности комнаты во всех её зонах;
циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
возможность регулирования расхода электроэнергии;
является самостоятельной системой обогрева комнат.

Минусы:

цена работ по установке такой системы обогрева достаточно высока;
исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате

Состав оборудования

Элементы системы водяного теплого пола

Система ВТП состоит из следующих элементов:

трубопровод, разделенный на одинаковые отрезки (петли). Их подключают параллельно к источнику
теплоносителя, чтобы уменьшить степень остывания жидкости при прохождении одного циркуляционного цикла;
узел смешивания. Это отдельное приспособление, которое устанавливают между прямой и обратной линиями перед подачей в петли ВТП. Задачей узла смешивания является регулировка температуры жидкости путем подмешивания остывшего потока к свежему, горячему;

циркуляционный насос. Это устройство, дающее жидкости импульс и заставляющий ее циркулировать в системе с заданной скоростью и под определенным давлением;
коллектор. Это устройство, к которому подключаются петли теплого пола. На вход подается подготовленный теплоноситель, а к выходам присоединяют трубопроводы. Каждую петлю можно отдельно отключить, что позволяет не нагревать неиспользуемые помещения.

Помимо этого, в системе используются измерительные устройства (манометры и термометры), датчики температуры и клапаны. Все эти элементы работают в тесном взаимодействии и служат для решения общей задачи.

Подключение труб теплого пола: схемы и необходимое оборудование

Установка труб теплого водяного пола осуществляется под цементную стяжку. Причем перед началом работ потребуется аккуратно снять старое покрытие, выровнять основание и в обязательном порядке уложить слой гидроизоляции. Его основная задача – это защита от протечки, своеобразная герметизация системы. Также имеет смысл использовать и теплоизоляционные материалы с фольгированным покрытием, которое будет отражать тепло внутрь помещения, не давая ему утекать сквозь основание.

Для подключения теплого пола к собственному газовому, твердотопливному или любому другому котлу, так же как и к радиатору централизованной системы отопления, необходимо использовать следующее оборудование:

циркуляционный насос, способный обеспечить бесперебойное движение теплоносителя и равномерный прогрев поверхности;
управляющий клапан, отвечающий за поддержание установленной пользователем температуры. Как только она достигает нужных параметров, устройство прекращает подачу теплоносителя;
термостат, исполняющий роль предохранителя. Он предотвращает выход из строя насоса при внезапном повышении температуры воды, мгновенно отключает его от сети;
коллекторная группа, распределяющая воду по контурам труб. Она в обязательном порядке оснащается клапанами, которые позволяют поддерживать требуемую температуру на каждом участке покрытия;
терморегулятор, обеспечивающий управление системой отопления и позволяющий устанавливать требуемую температуру, в зависимости от времени суток и других факторов. Функциональность зависит от модели устройства, поэтому следует хорошо подумать, какие опции нужны именно вам.

Кроме того, основным элементом схемы подключения такого теплого пола, конечно, являются трубы. Их также нужно выбирать очень тщательно, чтобы обеспечить надежность и долговечность отопительной системы. Сегодня многие эксперты рекомендуют использование изделия из металлопластика, которые обладают великолепными прочностными характеристиками и хорошо отдают тепло. Также неплохой вариант – трубы из сшитого полиэтилена. Но если вы делаете выбор в их пользу, потребуется установка дополнительного разделителя, сводящего к минимуму риск гидроудара. Специальная емкость еще и повышает устойчивость материала к перегреву при закипании воды, подаваемой из газовых котлов.

Для монтажа и подключения теплого пола есть возможность применять и обычные стальные трубы, которые обойдутся значительно дешевле новомодных высокотехнологичных решений. Впрочем, они также имеют один существенный недостаток – большой вес и необходимость в выполнении сложных сварочных работ в процессе монтажа контуров.

Особенности коллектора

Мы собрали смесительный узел. Это коллектор для теплых полов. Как он устроен? От у нас котел сверху. От него идет подача горячей воды. Она входит сюда и заходит в три ветки, которые мы подключили. Она возвращается и заходит в нижнюю часть конструкции. Еще здесь есть сбрасыватель воздуха, если он попал в систему, то автоматически его сбросит. Чуть ниже его идет кран, чтобы сливать воду. Также у нас есть датчик – он показывает температуру выхода воды. На вход в котел стоит у вас, например, 60 градусов. Вот она и попадает в три ветки, потом она остывает, по цепочке приходит и показывает температуру на этом датчике.

Если вы хотите отрегулировать батареи и полы, так как они горячие, тогда вы можете этими барашками регулировать и меньше делаете. У вас начнет сразу температура меньше показываться. Так можно каждую ветку сделать. Например, на санузлы оставить 60 градусов, а в комнате или прихожей – сбавить. После датчика у нас идет насос. Он качает горячую воду и обратно выдавливает в котел. В котле тоже стоит насос, но мы поставили, как дополнительный. Лучше не пожалеть эти 2-3 тысячи и поставить его.

Вот сам котел. Вот насос стоит, который гоняет воду.

Вот так и работает. Вода первый круг прошла – остыла и насос кидает ее на второй круг в котел. В котле вода нагревается, обратно спускается. Вот так она по кольцу ходит.

Сюда еще можно было термодатчик поставить. Но я посчитал, что он не нужен. Просто он 3 тысячи стоит.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.
В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.

Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.

И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.
Дрова-электричество. Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.

Немного предыстории

Сама идея утепления пола, равно как и стен, путем прокладки внутри них трубопроводов с горячей водой отнюдь не нова. Еще в советские времена создавались и реализовывались экспериментальные проекты панельных домов, внутри плит перекрытий и стен которых циркулировала горячая вода, обеспечивая тем самым отопление квартиры без радиаторов. Считалось, что отсутствие батарей экономит полезное пространство комнат и не портит их эстетическую привлекательность.

Подключение теплого пола к системе отопления

Вполне естественно, что такие строения не прошли испытания временем, ввиду практически нулевой ремонтопригодности систем отопления и крайне низкой экономической целесообразности. Действительно, большая часть тепла расходовалась не на отопление внутренних помещений, а шла на нагревание элементов конструкций зданий и окружающей атмосферы.

Каналы же, выполненные из железа, корродировали весьма быстро, вследствие постоянного контакта с водой, находящейся под давлением и имеющей высокую температуру.

Описанию систем подогрева пола, совмещенных с отопительными коммуникациями, а также рассмотрению нюансов устройства теплых полов посвящена данная публикация.

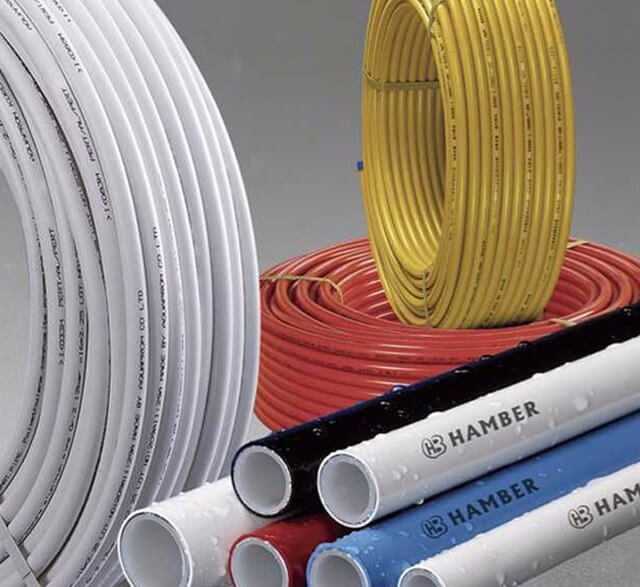

Материалы, необходимые для теплого пола

С материалом труб также следует определиться в процессе проектирования. От этого во многом зависит качество, долговечность и стоимость комфортного проживания. Наиболее распространенными являются следующие варианты:

трубы из полипропилена или стали хотя и пригодны для устройства подогрева пола, но, ввиду очевидных недостатков, далее не рассматриваются;
медные трубы;
металлопластиковые трубы;
трубы из сшитого полиэтилена;
гофрированные трубы из нержавеющей стали.

От меди, имеющей превосходные показатели как по теплопроводности, так и по долговечности, ввиду ее дороговизны отказались давно (хотя находятся и обеспеченные индивиды).

Теплый пол из медных труб

Может быть интересно

Металлопластик дает отличные результаты, однако, со временем алюминиевый слой становится хрупким из-за воздействия давления и кислорода воды. Это, в свою очередь, может значительно снижать показатели долговечности теплого пола, ремонт которого весьма трудоемок и дорог.

Трубы для теплого пола из металлопластика

Оптимальным на сегодняшний день считается применение труб из сшитого полиэтилена. Технология их изготовления позволяет, наряду с гибкостью, добиться отличной прочности и долговечности трубы. Если же в конструкцию трубы включен дополнительный слой «EVON», до предела снижая диффузию кислорода, то она становится практически вечной.

Полиэтиленовые трубы для теплого пола

Достойную конкуренцию сшитому полиэтилену составляет нержавеющая сталь. Гофрированные трубы из нее гибки, прочны и недороги. Их отличительной чертой является настолько надежная фитинговая система, что допускается их соединение (наращивание) внутри бетонной стяжки.

Труба из нержавеющей стали

Термин «утепление» в отношении теплых полов будет не совсем корректен. Справедливее говорить об экранировании тепла, которое должно согревать верхнюю поверхность, а не расходоваться на обогрев потолка соседа или подвала.

Материалы для утепления выбираются, учитывая возможность подъема пола. В стандартных многоэтажках это обстоятельство особо критично. Общая толщина пола складывается из, собственно, толщины утеплителя и толщины стяжки.

Если под квартирой расположено отапливаемое помещение, то будет достаточно 30-миллиметрового слоя утеплителя. В случае размещения под полом цоколя, подвала и тем более грунта, эта величина может достигать 50-100 мм. Толщина стяжки, исходя из требований к ее прочности, не может быть меньше чем 50 мм. Эти нехитрые расчеты-прикидки нужно учитывать, приступая к устройству теплого пола.

Обычно для теплоизоляции теплого пола при его укладке используют термоизоляционные маты, специально предназначенные для этого. Расположенные на них бобышки позволяют просто, быстро и надежно проложить по ним трубу. Последнюю можно крепить и к армирующей сетке во время заливки стяжки.

Термоизоляционные маты

Для уменьшения общей толщины пола иногда отказываются от стяжки, укладывая трубу в металлические теплообменные пластины, которые, в свою очередь, монтируются в реечные или готовые деревянные конструкции, а также в термоизоляционные маты.

Пластина термообменная

Какие трубы подойдут для комбинированного отопления

Водяной контур для теплого пола очень удобно укладывать из труб из сшитого полиэтилена. Благодаря гибкости материала, изделия можно укладывать в помещениях со сложной конфигурацией, а не только строго по прямой. Допускается монтаж таких труб в стяжку. В места продажи изделия поступают в бухтах, так что доставить их на место работы несложно.

Что касается подключения радиаторов, то для этих целей подойдут полипропиленовые трубы. Они достаточно дешевые и с ними удобно работать. Для их установки нужно будет подготовить фаскосниматель, насадки, раструбный сварочный аппарат и шейвер, если трубы с армированием. Кроме того, для монтажа радиаторов нужны еще и запорные элементы.

Достоинства теплого пола со смесителем

Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

Комфорт

Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

Теплый пол со смесителем

Экономическая выгода

В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

Безопасность

Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов

Гигиена

Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

Теплые пол — комфорт и удобство

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

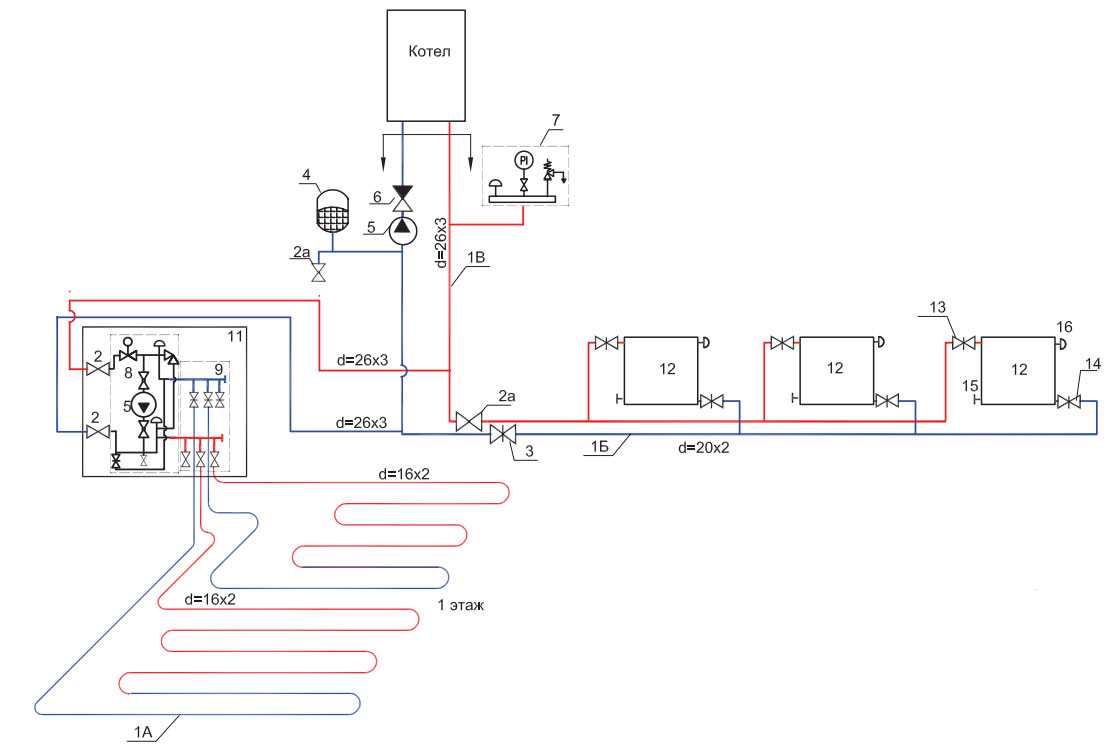

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

установка новых обменников теплом на место ранее используемых радиаторов;
параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
