Схема отопления с теплым полом и радиаторами

Правила монтажа

Если вы хотите установить коллектор теплого пола своими руками, необходимо подготовиться к этой работе заранее. Этот распределительный аппарат должен находиться в специальном шкафу. Его монтаж производится внутри или снаружи стены.

Прежде чем вы начнете работу, должна быть нарисована схема, по которой будет производиться подключение, только потом устанавливается гребенка для теплого пола.

Монтаж можно осуществлять только после того, как трубы будут уже уложены, а коллекторный шкаф установлен.

Располагаться коллектор должен так, чтобы вы не чувствовали никакого дискомфорта. При этом к нему должен быть обеспечен хороший доступ.

Схема сборки зависит от количества контуров системы. Если их два, то она может быть такой: двухходовой и шаровой клапан устанавливаются параллельно друг другу. Соединяются они при помощи регулировочного клапана. По линии входа горячей воды устанавливаются циркуляционный насос и датчик температуры воды. Далее происходит подключение сервомотора, от которого уже отводятся провода, для установки коммутационного блока, блока питания и комнатных термостатов. После этого горячая жидкость подается в трубы. Таким образом, обеспечивается принцип работы коллектора.

Схема подключения коллектора водяного теплого пола

Далее эта линия соединяется с обратным коллектором, в который поступает уже холодная вода. Через шаровой клапан она поступает обратно в систему отопления. Эта схема является самой простой.

Монтировать коллектор для теплого пола своими руками не сложно. Но нужно соблюдать определенные правила. Учтите, что самодельный коллектор должен полностью удовлетворять всем требованиям системы напольного отопления. Регулировка температуры должна быть настроена максимально правильно.

Схема такого устройства с подключением регулировочных клапанов может потребовать вложения достаточно большого количества средств. Однако преимуществом такой системы является возможность контролировать расход теплоносителя в каждом контуре.

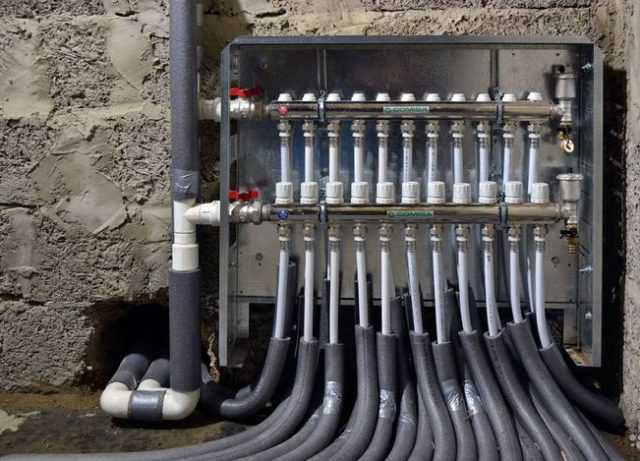

Коллектор подключенный к системе теплого пола

Естественно, монтаж нужно начинать с установки запорных кранов, оборудованных термометром. Если вы не уверены, что сможете собрать коллектор самостоятельно, лучше всего купить уже готовый коллекторный набор. Чаще всего он уже укомплектован и может быть сразу подключен к системе отопления. Такая группа может стоить достаточно дорого, хотя есть разные модели.

Если вы приобрели уже готовые комплекты, то подключить их не составит труда. Сначала производится монтаж изделия к трубам подачи горячей воды и обратного хода. А далее его соединяют с элементами теплого пола.

Для фиксации всех компонентов устройства используются компрессорные фитинги. Так как элементы имеют разный диаметр, то для их соединения необходимы переходники.

Классическая схема монтажа

Рассмотрим стандартную проверенную и рекомендованную производителями оборудования схему обвязки настенных газовых котлов в комбинированных системах отопления с радиаторами и водяными теплыми полами.

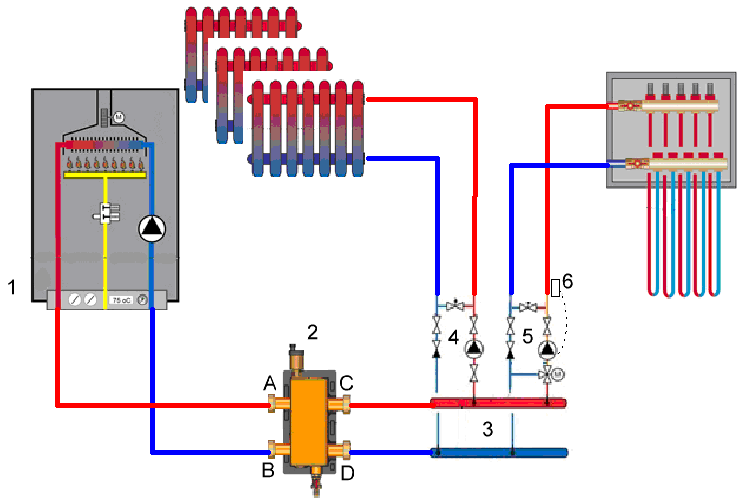

Схема комбинированного отопления от одного котла

Обозначение основных элементов схемы:

настенный газовый котел со встроенным циркуляционным насосом и расширительным баком;
гидравлический разделитель (термогидравлический разделитель или гидрострелка);
коллектор (коллекторная балка) для подключения отопительных контуров;
узел циркуляции контура радиаторного отопления;
смесительный узел конура водяного теплого пола;
предохранительный термостат.

Принцип работы и назначение основных узлов.

Настенный газовый котел 1 (это может также быть и электрокотел или любой другой) нагревает теплоноситель и с помощью встроенного циркуляционного насоса подает его в термогидравлический разделитель 2 (гидравлическую стрелку).

Гидрострелка, по сути, является ничем иным как отрезком трубы большого диаметра с четырьмя отводами. Т.о. нагретый теплоноситель постоянно циркулирует по замкнутому контуру котел-стрелка (А-В)-котел.

При включении насосов контура радиаторов 4 или/и контура теплых полов 5 происходит подача нагретой воды из гидравлической стрелки 2 (С-D) через коллектор 3 в радиаторы и теплый пол. В контур радиаторов 4 вода поступает той же температуры, до которой она была нагрета котлом, а в смесительном контуре теплого пола 5 вода понижает свою температуру в смесительном узле (в данном примере при помощи трехходового смесительного клапана) и поступает в теплые полы.

Гидравлическая стрелка в этой схеме нужна для следующих целей:

oбеспечивает постоянную и независимую от отопительных контуров циркуляцию теплоносителя через котел посредством котлового насоса;
обеспечивает независимость работы циркуляционных насосов в контурах радиаторов 4 и теплых полов 5 от насоса котла 1 и друг от друга;
облегчает гидравлический расчет системы отопления;
служит местом дополнительного обезвоздушивания и улавливания шлама из теплоносителя (см. воздухоотводчик и сливной кран на стрелке).

Какие трубы подойдут для комбинированного отопления

Водяной контур для теплого пола очень удобно укладывать из труб из сшитого полиэтилена. Благодаря гибкости материала, изделия можно укладывать в помещениях со сложной конфигурацией, а не только строго по прямой. Допускается монтаж таких труб в стяжку. В места продажи изделия поступают в бухтах, так что доставить их на место работы несложно.

Что касается подключения радиаторов, то для этих целей подойдут полипропиленовые трубы. Они достаточно дешевые и с ними удобно работать. Для их установки нужно будет подготовить фаскосниматель, насадки, раструбный сварочный аппарат и шейвер, если трубы с армированием. Кроме того, для монтажа радиаторов нужны еще и запорные элементы.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

для спальни, кухни, гостиной — +26;
для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Нормы и ограничения

для спальни, кухни, гостиной — +26;
для ванны, туалета, прихожей— +31.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Подбираем радиаторы

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)

Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво. Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя

Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.

Подключение теплого пола к индивидуальному отоплению

Для подключения конструкции к системе индивидуального отопления в частном доме или в квартире необходимо правильно спроектировать контур конструкции, учесть расстояние между витками и удаление от котла, а также предположительное расположение мебели или других элементов декора и интерьера. Располагать контур рекомендуется под открытой, незанятой поверхностью пола.

В частном доме укладка этого типа отопления обычно происходит во время капитального ремонта, когда осуществляется усиление и заливка цементным раствором полов. На деревянном полу укладка водяной обогревающей конструкции также возможна при наличии каркаса из дополнительных лаг и нового покрытия. Следует учесть, что монтаж на деревянном основании предусматривает наличие эффективной теплоизоляции с нижней стороны конструкции. Также укладка на деревянном каркасе должна обеспечивать равномерное распределение выделяемого тепла, для чего в лагах могут быть оборудованы выемки для расположения трубопровода.

Двухтрубная схема отопления считается наиболее оптимальной для подключения и функционирования напольного подогрева. Двухтрубная система радиаторного отопления предусматривает наличие отдельных трубопроводов для обратки и подачи горячей воды, подключенных к основному котлу. Подключить систему теплого пола в таком случае можно в одном месте на открытой части при помощи модуля смесителя или обычных шаровых кранов, которые обеспечат необходимый проток воды через них.

Важно! Двухтрубный тип подключения может обеспечить нормальным функционированием контур теплого пола, длина которого не превышает 50 м. Гравитационная схема предусматривает естественную циркуляцию воды через магистраль трубопровода. Контур водяного теплого пола должен подключаться к такой схеме с учетом наклона магистрали

Подключать систему нужно в одном конце комнаты, а выводить обратку – в другом. Монтаж и подключение к такой системе своими руками – очень трудоемкий процесс, требующий специальных знаний

Контур водяного теплого пола должен подключаться к такой схеме с учетом наклона магистрали. Подключать систему нужно в одном конце комнаты, а выводить обратку – в другом. Монтаж и подключение к такой системе своими руками – очень трудоемкий процесс, требующий специальных знаний

Гравитационная схема предусматривает естественную циркуляцию воды через магистраль трубопровода. Контур водяного теплого пола должен подключаться к такой схеме с учетом наклона магистрали. Подключать систему нужно в одном конце комнаты, а выводить обратку – в другом. Монтаж и подключение к такой системе своими руками – очень трудоемкий процесс, требующий специальных знаний.

Также следует правильно подобрать диаметр труб как для подключения батареи, так и теплого пола. Размер труб основной магистрали, подключенных к котлу должен быть не менее 32 мм.

Схема расположения трубопровода может быть выполнена по принципу:

Диаметр трубы для укладки теплого пола, когда смонтирована однотрубная или двухтрубная схема отопления, не должен превышать 18 мм.

Выполнить подключение водяного теплого пола можно своими руками, соблюдая при этом основные требования по монтажу таких конструкции. Использование такого способа обогрева позволит отказаться от открытой радиаторной схемы отопления, что допустимо также в частном деревянном доме. При недостаточном внешнем утеплении строения или неизолированном деревянном основании рекомендуется использование двух принципов отопления вместе, в зависимости от эффективности работы котла. Алгоритм монтажа, определяющий, как сделать теплый пол от отопления, должен предусматривать тестирование работы при открытой системе, не залитой цементной стяжкой. Окончательное формирование напольного покрытия в доме возможно через определенный промежуток времени, убедившись в целостности конструкции и отсутствии течи.

(Пока оценок нет)

Обустройство с газовым и твердотопливным котлом

Важным моментом считается устройство разводки по двум магистралям, когда присутствуют теплоносители с различным температурным значением. В таких случаях используется гидрострелка.

Данный механизм представляет собой специальную камеру, которая делает связанные контуры независимыми. Этот элемент обеспечивает плавную и экономичную работу котла. В результате в линию полов поступает теплоноситель более низкой температуры, чем в батареи.

Часто в конструкции используется комбинированный бойлер.

Газовый агрегат считается самым востребованным. Он отличается дешевизной топлива и высоким КПД. При монтаже требуется механизм отвода продуктов сгорания, а также установка датчиков давления и газоанализаторов. Для конструкций теплого пола применяются конденсационные газовые устройства

При выборе аппарата стоит обратить внимание на мощность устройства, тип камеры сжигания, а также уровень автоматизации и зависимость от электроэнергии

https://youtube.com/watch?v=wibrniqJq54

ПОСМОТРЕТЬ ВИДЕО

Стоимость для твердотопливного котла ниже, чем для газового устройства. Но данный агрегат тяжелее приспособить к устройстве теплого пола. Рекомендуется использовать комбинированные котлы.

При монтаже комбинированной системы стоит учитывать множество параметров. Выбирается качественное оборудование, материалы, проводится грамотное проектирование и монтажные работы

Важно подобрать покрытие для теплого водяного пола. При правильном выполнении работ конструкция порадует своей эффективностью

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

Коллекторы теплого пола. Насосно-смесительные узлы.

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

на подачу устанавливается тройник;
после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Использование встроенного котлового насоса

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

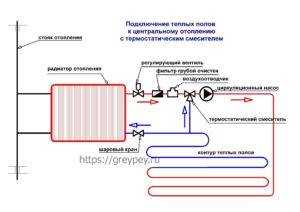

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Условия подключения

Для эффективной согласованной работы батарей и тёплого пола необходимо соблюсти следующие условия подключения:

Трубы напольного обогрева должны быть по диаметру такими же, как трубы системы общего отопления — подачи и обратки.
На входе в контур пола необходим смесительный узел с автоматической регулировкой — для понижения температуры жидкости, поступающей в пол.
Для эффективного обогрева длина контура тёплого пола при подключении к однотрубной схеме — не должна быть больше 30 м.
При двухтрубной схеме длина трубы в стяжке пола не должна превышать 50 м.

Соблюдение условий обеспечит равномерное распределение тепла между настенными радиаторами и полом, а также комфортный равномерный обогрев пола.
