Почему не греет или плохо, слабо греет теплый пол

Причины неисправностей

При эксплуатации тёплого пола могут возникнуть проблемы, связанные с его работой. Существует два вида неисправностей — полное пропадание нагрева и невозможность его контроля. Для одних поломок придётся снимать чистовое покрытие и демонтировать стяжку, а для других — чинить регулятор температуры.

Причиной поломки теплого пола может быть неисправность терморегулятора или перебой кабеля

Перед тем как взяться за ремонт тёплых электрических полов, понадобится определить причину, которая привела к поломке. Например, это могут быть строительные работы, из-за которых был перебит нагревательный провод, или потоп, заливший блок управления.

Если нагрев полностью пропал, тогда проверяется присутствие напряжения на линии, подводящей к нему электроэнергию. Иногда поломка возникает из-за срабатывания автомата защиты или плохого контакта.

Когда входное напряжение присутствует, а нагрева всё равно нет, нужно найти причину неисправности. Она может скрываться в нагревательном проводе или терморегуляторе. Чтобы понять, что послужило виновником поломки, нужно контакты тёплого пола отсоединить от регулятора и измерить их сопротивление. Для этого понадобится мультиметр. Полученная величина сопротивления не должна отличаться более чем на 10% от той, что указана производителем.

Значительное отклонение от нормы указывает на повреждение кабеля под стяжкой. Оно может быть вызвано пробоем изоляции (при уменьшении значения сопротивления) или разрывом кабеля (мультиметр покажет бесконечность).

Если с сопротивлением всё в порядке и напряжение на входе присутствует, то поломка именно в терморегуляторе, который проще всего проверить заменой. Неполадки в нём также приводят к неправильной установке температуры нагрева, но в этом случае виновником может быть и сломавшийся датчик.

Поломка термостата

Часто встречающаяся на практике поломка — недостаточно плотный контакт проводов в клеммнике регулятора. Перед тем как снять терморегулятор, следует попробовать поджать эти контактные места.

Перед тем, как отсоединить термостат, попробуйте поджать контакты, возможно причина в этом

Понять, что виноват именно терморегулятор, можно, подключив напрямую провода тёплого пола к сети 220 вольт. Если после этого пол становится тёплым, то терморегулятор придётся заменить. Если есть соответствующие навыки, можно попытаться отремонтировать его самостоятельно.

Наиболее часто выходящие из строя радиоэлементы — ключевые транзисторы, стабилизаторы напряжения, электролитические конденсаторы и реле. Нередко возникает также пробой сетевого конденсатора.

Повреждение кабеля

Ремонт провода под стяжкой — очень серьёзное задание, поскольку её придётся демонтировать. Но чтобы не срывать всё покрытие, используют специальные приборы, помогающие сузить место поиска поломки.

Ремонт перебитого кабеля требует демонтажа стяжки

Чтобы отремонтировать поломанный кабель, понадобится приготовить:

• тепловизор или детектор скрытой проводки;
• генератор;
• соединительную гильзу;
• термоусадку;
• пресс-клещи.

Перед определением места повреждения проложенный в полу провод отключают. Затем через генератор или высокочастотный трансформатор в кабель подаётся высокое напряжение. Далее с помощью тепловизора определяется точка с более высокой температурой.

Как только место найдено, расположенный над ним участок стяжки демонтируют. Концы повреждённого кабеля зачищают и соединяют между собой через медную гильзу с последующей опрессовкой. После этого соединение кабеля защищается изолентой или термоусадочной трубкой. Перед восстановлением стяжки система включается и проверяется на работоспособность.

Ремонт датчика

При неисправности датчика для его замены не придётся рушить пол, так как устанавливается он в специальную защитную трубку.

Датчик ремонту не подлежит, его необходимо заменить на новый

Для его демонтажа понадобится только найти выход этой трубки и вытянуть его за концы проводов. Но в редких случаях трубка может быть вмурована в стену.

Сам датчик не ремонтируется, вместо него покупается новый. В случае необходимости к нему припаивается провод нужной длины, который устанавливается на место старого.

Анализируем причины

Естественно, для того чтобы определить причины возникших неполадок и разобраться, как поступить в том или ином случае, надо как минимум разбираться в устройстве теплого пола. Пол с электрической системой подогрева работает, как и все электронагревательные приборы: при включении ток подается на кабель, который расположен под бетонной стяжкой либо плиткой, тот нагревается и, соответственно, греет поверхность пола.

Прежде чем попасть на кабель, электрический ток направляется на терморегулятор, с помощью которого обогрев можно включать-выключать, а также регулировать его силу. Когда температура поверхности пола становится равной температуре, установленной на термостате, питание автоматически отключается, и на регуляторе гаснет контрольная лампочка. У терморегулятора есть еще одна важная функция: в случае если кабель сильно нагреется, он способен автоматически отключать обогрев.

Тёплый пол

Но вот пол перестал греться. Что делать? Необходимо установить причины неисправностей. Чаще всего виновниками являются три «узла»: уже упоминаемые терморегулятор, или термостат, кабель как нагревательный элемент, а также датчик температуры. Поэтому в первую очередь следует проверить каждый из них. Как правило, это не составляет большой сложности.

Терморегулятор (термостат)

Чтобы провести диагностику терморегулятора, его следует демонтировать, обязательно перед этим отключив питание, если оно у него автономное, или вывернув пробки в квартире. Проверить состояние термостата можно мультиметром. Надо подключить к нему питание, подсоединить датчик и откинуть концы, что ведут к обогреваемому полу. Выставляется максимальная температура – должно произойти срабатывание внутреннего реле и на соответствующих клеммах появится напряжение. Затем ручку терморегулятора надо повернуть обратно и уже выставить наименьшую температуру. Реле сработает – и мультиметр должен показать, что напряжение на рабочих клеммах отсутствует.

Нагревательный кабель

Чаще всего причины достаточно просты – кабель перегорел; механическое повреждение кабеля: возможно, провод был поврежден при монтаже, и это прошло незамеченным; а возможно, в квартире шел какой-то ремонт или перепланировка, и кабель, скажем, просверлили дрелью.

Нагревательный кабель для системы

Постараемся выяснить, как найти причину поломки. Чтобы проверить кабель, надо замерить его сопротивление и сопротивление изоляции, далее сравнить показания с данными техпаспорта. Они не должны превышать погрешность в 5%. Если отмечается очень большое сопротивление, значит, кабель поврежден. Если произошел его обрыв, может сильно упасть сопротивление между кабелем и оплеткой.

Датчик температуры

Если дело в температурном датчике, то картина будет выглядеть так: основание – работает, однако не на полную мощность, и, достигнув определенной температуры, датчик не сможет сам отключаться

При этом не удается понизить температуру основания, а расход электроэнергии, что немаловажно, значительно возрастет

Может произойти так, что найти причину неполадки затруднительно. В данной ситуации рекомендуется замерить рабочее напряжение питания. Эти показатели также не должны отличаться от тех, которые указаны в техническом паспорте, больше чем на 5%. Если контрольная лампочка не загорается, это повод проверить напряжение и на выводах. Если оно нулевое, это указывает или на ослабление контактов на термостате, или на неисправность самого терморегулятора, или на проблему с его температурным датчиком.

Причина установлена. Что дальше? А дальше приступаем к собственно ремонту, который можно сделать самостоятельно.

Основные причины неисправности и способы их устранения

Неисправности электрокабеля в основном связаны с обслуживанием регулирующего оборудования. Мало какой производитель расходников хочет приобрести плохую репутацию. На рынке теплового оборудования мнение специалистов играет большую роль, поскольку львиную долю прибыли фирмам делают именно специалисты. Поэтому чаще всего ломаются датчики температуры или терморегуляторы. Но при неправильном монтаже или плохом качестве кабеля, могут возникать проблемы и сн им. Тем не менее, в первую очередь проверяется регулирующее оборудование.

Датчик температуры

Датчик температуры это электронный термометр, который измеряет температуру в помещении или температуру кабеля. Как ни странно, чаще всего используется модель с регулированием температуры кабеля. Этот вариант немного хуже, зато меньше вероятность повреждения датчика.

Нужно принять тот факт, что датчик температуры не ремонтопригоден. Если вы уверены в том, что сломался именно он, то просто замените датчик на новый. Как правило термометр монтируется в специальную трубку. Извлечь и заменить устройство можно без вскрытия пола.

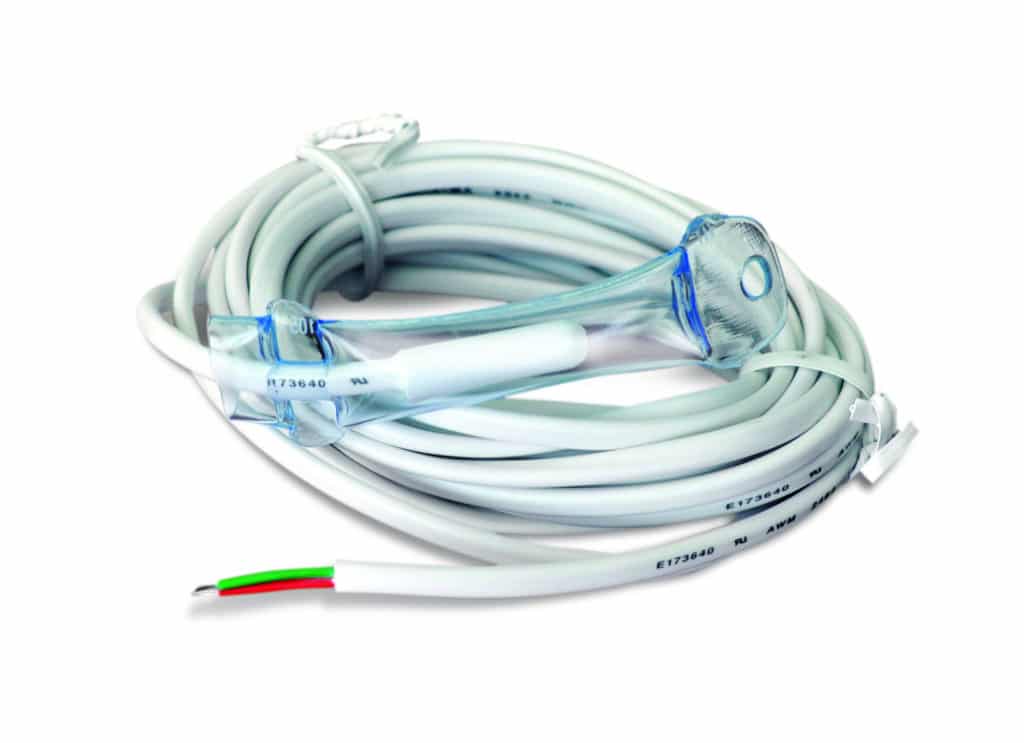

Термодатчик теплого пола

Терморегулятор

Терморегулятор предназначен для того, чтобы ограничивать течение тока по кабелю в моменты превышения температуры. Есть 4 варианта взаимодействия терморегулятора:

• Регулирование температуры нагрева кабеля
• Регулирование температуры нагрева воздуха в помещении
• Регулирование включения и выключения кабеля в определенное время суток.
• Регулирование нагрева кабеля или воздуха в помещении в зависимости от времени суток.

По способу исполнения выделяют механические и электрические терморегуляторы. Механические терморегуляторы состоят из верньера, шкалы и кнопки. Верньер представляет собой мембрану, которая при достижении определенной температуры выгибается и перекрывает поступление электричества в систему теплого пола.

Электрический терморегулятор

Электрический терморегулятор представляет собой микросхему с программой, автоматически определяющий момент включения или отключения нагрева. Механику отремонтировать возможно, тогда как восстановление электронных систем задача для опытного специалиста. При этом куда проще купить новое устройство.

Чтобы понять, работает терморегулятор или нет, нужно просто снять его и подключить теплый пол к сети. Если все работает, значит дело действительно в терморегуляторе. Если нет – виноват датчик или термокабель.

Шкалу и кнопку механического устройства можно промыть в спиртовом растворе. Если этот метод не поможет, то нежно менять устройство целиком или попробовать поменять мембрану. Но, если промывание не помогло, лучше все же заменить прибор целиком, чтобы не испортить всю систему непрофессиональным вмешательством.

С помощью тепловизора находят место с температурой, отличающейся от общего температурного фона

Нагревательный кабель

Нагревательный кабель наиболее сложная поломка. Для того, чтобы определить место пробоя кабеля нужно определенное оборудование:

• Гильза и термоусадка, для того, чтобы закрыть место пробоя.
• Подключение к сети. Вместо бытовой электрической сети, профессионалы рекомендуют использовать генератор, чтобы не перегружать систему..
• Тепловизор, для определения места пробоя.

С помощью тепловизора находится место с температурой, отличающейся от общего температурного фона. После этого вскрывается напольное покрытие над этой точкой. Выполняется повторная проверка.

На место пробоя надевается гильза и изолируется с помощью термоусадки. Запускается генератор, выполняется повторная проверка, после которой можно заделать чистовое напольное покрытие.

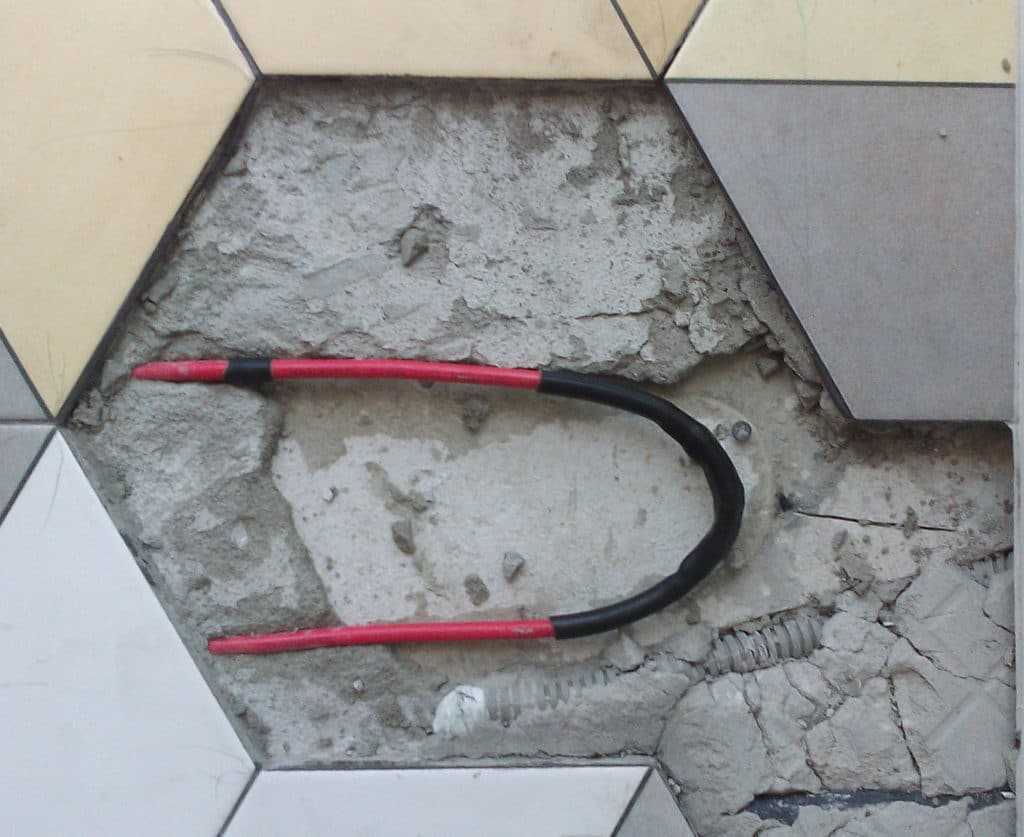

Над поврежденным участком кабеля вскрывают напольное покрытие

Ремонт греющего кабеля

С греющим кабелем все обстоит несколько иначе и сложнее в плане проведения ремонта и обнаружения неисправности. Для самостоятельного выполнения следует провести следующие действия:

Снятие напольного покрытия по возможности с того участка, где выявлено повреждение. Сложнее будет провести демонтаж керамической плитки. Чтобы она осталась целой, первоначально швы очищаются от затирки, после чего поддеть каждый фрагмент плитки шпателем. Для создания упора используется деревянный брусок

Эти сложности характерны для случаев, когда выполнено устройство электрических полов под плитку.
Особое внимание уделяется разбитию стяжки. Главное, чтобы кабель не был поврежден еще на отдельных участках

Как только высвобождено необходимый участок кабеля, проводиться ремонт и восстановление.
В продаже можно встретить ремонтные комплекты, позволяющие осуществить ремонт жилы нагревательного кабеля. В данный набор включаются не только гильзы, но и термоусадочные муфты. Восстановление производиться следующим образом: производиться зачистка жилы в том месте, где виден обрыв, после чего участки соединяются между собой специальной гильзой. Соединительная муфта одевается предварительно, чтобы в последующем лишь разогреть ее строительным феном. Обжимание гильзы выполняется при помощи специальных плоскогубцев.
Когда все вышеописанные действия выполнены, произведен ремонт кабеля теплого пола, система отопления может работать в обычном режиме. Но до заливки стяжки и укладки напольного покрытия обратно следует проверить работоспособность. В работу приводиться терморегулятор. Провод получит оптимальную температуру примерно спустя 30-40 минут.

Профилактика поломок

Чтобы продлить срок службы теплых полов и избежать преждевременных повреждений, рекомендовано:

• серьёзно относится к замерам и расчётам мощности;
• производить качественную теплоизоляцию;
• помещать датчик температуры в гофрированную трубу;
• не включать систему до полного затвердевания стяжки;
• подбирать сечение кабеля по размерам помещения;
• разрезать инфракрасную плёнку или стержневой пол по специальным линиям.

После монтажа тёплого пола, обязательно нужно сохранить схему укладки нагревательного элемента. В случаи поломки, ремонтировать систему с её помощью будет легче.

Если у вас вышел из строя пол с обогревом, и вы не уверены, что сможете самостоятельно починить отопительное устройство, то проще и надёжней вызвать специалиста, хотя конечно, это более затратный вариант.

Почему не работает тёплый пол причины Перестал работать теплый пол

Для полного комфорта многие жители мегаполисов заказывают систему теплых полов. Но после установки Вы можете вдруг обнаружить, что не работает теплый пол. Естественно, водяное отопление пола самостоятельно не отремонтировать, но какие первые шаги стоит предпринять?

Не работает теплый пол: причины и методы их решения

Первое, на что нужно обратить в случае, если система не функционирует, это выключатель. Он поможет понять, почему не работает теплый пол. Возможно просто нет электричества из-за срабатывания автоматического выключателя. Бывает так, что повреждается линия и это приводит к его внезапному срабатыванию. Современные системы теплых полов (большинство моделей) оборудуются специальными экранами, которые показывают набором символов, что они включены. Также неплохо проверить напряжение при помощи клемм. Однако качественный теплый пол под ключ не должен получать случайных поломок или аварий.

Часто даже при присутствии напряжения в системе и нормальной работе выключателя отмечается, что теплый пол не работает. Тогда все дело может быть в элементах системы теплого пола, регуляторе или даже в датчике. Вы должны знать, какие из этих элементов, где находятся. Ведь при покупке вы не только интересовались, какой теплый пол лучше, но еще и тем, что делает каждый из приборов. Систему проверяют так. Измеряют сопротивление току. Величина должна равняться сопротивлению кабеля, выбранного в качестве нагревательного элемента.

Измерить напряжение  кабеля несложно. Можно выполнить эту процедуру для нагревательной пленки. Напряжение делят на полученное сопротивление. Полученное значение – ток, который находится в системе теплых полов.  Если умножить его на 220 вольт, то можно получить мощность, которая необходима системе теплого пола. В паспорте системы также прописаны эти величины. Их нужно сравнить. Если полученная цифра отличается в большую сторону, то, возможно, Вы имеете дело с коротким замыканием или просто в повреждении изоляционного слоя. Это может проявляться и в неравномерной работе теплых полов.

Поскольку теплый пол стоимость работ предполагает большую, то самостоятельно исправлять проблемы не рекомендуется. Можно нанести еще больший вред. Лучше вызвать наших специалистов из компании «Savard», которые быстро определят причину и устранят поломку. При низких показателях мощности причина неисправности может крыться в обрывах. Их, естественно, починить самостоятельно не получится.

Кстати, некоторые недобросовестные продавцы данной системы не только не говорят точно, сколько стоит теплый пол, но и не предоставляют на него паспорт, поэтому сравнить данные нельзя. В таких случаях приходится брать среднее значение.

Если же полученные данные свидетельствуют о том, что напряжения нет совсем, то можно сделать вывод о коротком замыкании. Сложность ремонта заключается в том, что выявить неисправность в бетонной стяжке невозможно. Ведь придется доставать кабель и заменять его. Придется полностью убирать стяжку и выполнять заново монтаж. Пленочный пол в этом отношении позволяет выполнить ремонтные работы быстро и легко.

Часто причина кроется не в самом полу, а в датчике. После осмотра пола переходим  к нему. Датчик – это по сути резистор, то есть обладает сопротивлением. Исходя из показателей сопротивления и температуры, несложно высчитать, насколько корректно работает датчик температуры системы.

Если поврежден регулятор, то Вы узнаете об этом из сообщений на мониторе. Кстати, повреждения в регуляторе – самое легко заменяемое происшествие, поскольку этот элемент системы находится не в полу и не под бетонной стяжкой. Его достаточно просто вытащить из трубки и заменить. Самое неприятное, что может случиться – повредится небольшой участок стены, на который он закреплен. Кстати, цена данного элемента весьма адекватна.

Регулятор проверяют при помощи мультиметра. Также необходимо будет выставить максимальную для системы температуру. Клеммы должны показать напряжение. Если же переключиться на минимальную температуру, то напряжение в клеммах должно пропасть.

Выполнять любые ремонтные работы, если вдруг перестал работать теплый пол, не рекомендуется самостоятельно. Лучше вызвать специалистов нашей компании, которые быстро и качественно выполнят все работы за вас.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Деление системы обогрева

1. Водяной.
2. Электрический, разделяющийся на подвиды:

• Кабельный;
• Пленочный;
• Нагревательные маты.

Тёплый пол

«Теплый пол» функционирует от электричества, поэтому со стороны оплаты за электроэнергию для некоторых людей он может стать очень дорогостоящим. Устанавливают такой пол обычно в тех помещениях, где под ними присутствует подвал или гараж, которые не отапливаются. Или, например, в ванной для того, чтобы приняв душ, почувствовать под ногами теплоту. И еще, эта комната часто подвержена чрезмерной влажности, а с наличием «теплого пола» она быстро высохнет и не позволит образоваться на стенах плесени и грибку.

Ремонт теплого пола основные поломки электрических систем

По большому счету, сломаться или выйти из строя в электрических теплых полах может только три вещи – это сами нагревательные элементы, терморегулятор и тепловой датчик. Честно говоря, это и есть вся система электрического теплого пола – наверняка, если бы в ней были другие элементы, то и они могли бы ломаться. Рассмотрим несколько подробнее ремонт электрического теплого пола, а вернее его трех отдельных элементов.

1. Ремонт терморегулятора теплого пола. Штука довольно сложная и с элементарными познаниями в электронике в нее лучше не лезть, а если и лезть, то только с целью просто поинтересоваться, что там внутри, т.е.  разобрать, убедиться в том, что вы не сможете осуществить ее ремонт, собрать назад и отнести в мастерскую или знакомому электронщику. Даже простые терморегуляторы отремонтировать без специальных познаний не получится, поскольку электроника – штука такая, что для ее диагностики нужно специальное оборудование. Уж поверьте мне на слово, индикаторной отверткой или мультиметром здесь не обойтись.
2. Замена температурного датчика. С этой работой справиться достаточно просто, и, по сути, этот элемент электрического теплого пола наиболее часто выходит из строя – если терморегулятор работает, но устройство выдает ошибку, то наверняка дело в датчике температуры. Убедиться в этом достаточно просто – открываете инструкцию к терморегулятору и ищете номер выдаваемой ошибки. Это электроника, которая позволяет вот таким простым образом определить специфику поломки – в этом заслуга производителей. Поменять температурный датчик теплого пола несложно, особенно если он был установлен правильно – в гофре, которая располагается от точки установки термодатчика непосредственно до коробки, в которой смонтирован терморегулятор. Отсоединяем от него термодатчик (два самых тонких провода) и просто тянем за ним, вытаскивая датчик наружу. После приобретения аналогичного производим работы с точностью до наоборот – вставляем новый датчик в гофру и подключаем его к терморегулятору. После этого включаем теплый пол и проверяем его работу.
3. Ремонт кабеля теплого пола. Если у вас перегорел нагревательный элемент (что бывает крайне редко) или вы его случайно перебили топором или перфоратором, то ремонт теплого пола выльется в целую эпопею. Парадоксально, но намного проще он будет ремонтироваться, если вы действительно его перебили – в такой ситуации, по крайней мере, будет известно место повреждения. Хотя это спасает мало, так как одним из условий безопасной эксплуатации электрического теплого пола является цельность нагревательных элементов. И именно по этой причине практически всегда ремонт электрического теплого пола своими руками, а вернее его нагревательных элементов, сводится к их замене. Сами понимаете, с чем это связано – удаление декоративного покрытия и тому подобное. Если это пленочный теплый пол, заложенный под ламинат или линолеум, то это еще полбеды, а вот если речь идет о нагревающем кабеле, замурованном под кафель, то в этой ситуации о простом и недорогом ремонте можно забыть.

В общем, лучше всячески избегать различных аварийных ситуаций с теплым полом – не стоит тыкать перфоратором не зная куда. Самое ценное в подобных системах обогрева – это нагревательные элементы, которые нужно беречь как зеница око.

Устранение неисправностей водяного пола

Основные неисправности:

• ошибки монтажа;
• сломался циркуляционный насос;
• забился фильтр;
• вытекла вода.

Диагностика

Ремонт теплых водяных полов начинается с диагностики. Чтобы найти неисправность, определите, пол не греет только в одной комнате, или во всех? Если в одной, проблема в коллекторе или змеевике этой комнаты. Если во всех, проблема в котле, малом уровне воды, забитом фильтре или неисправном насосе. Диагностику начинайте с проверки уровня воды в системе отопления. Долейте воду, чтобы потекла из дренажной трубки. В 20% случаев после доливки воды работа полов улучшается.

Даже если теплые водяные полы не греют только в одной комнате, проверьте фильтр. Выкрутите его и осмотрите картридж. Если он грязный, значит все элементы отопления нуждаются в промывке. Грязный фильтр, как и грязевые отложения, ухудшают движение воды по системе, поэтому в половине случаев ошибки монтажа проявляются после снижения напора. Ведь змеевики выполняют из труб внутренним диаметром 5-10 мм. Неправильный изгиб трубы и затор из грязи приведут к ухудшению работы пола.

Если у вас установлены краны для спуска воздуха, попробуйте прокачать систему. Откройте кран, и вода из расширительного бачка выдавит воздух наружу. Когда из крана пойдет жидкость без воздуха, закройте его, и заполните систему до выхода воды из дренажной трубы. Если таких кранов у вас нет, обратитесь к тем, кто монтировал теплый пол, чтобы они исправили свои ошибки, или показали места их установки. Нередко ремонт теплых полов сводится к чтению инструкции и обучению правильной эксплуатации.

Выпустив воздух, включите насос, и послушайте его. Нормально работающий агрегат издает однотонное гудение без щелчков, стуков, вибраций и посторонних звуков. Если он работает неровно, с вибрациями, громким гудением или появляющимися и исчезающими звуками, слейте воду с системы отопления, и отключите насос. Отнесите его в сервисный центр для проведения диагностики и, если необходимо, ремонта.

Если после насоса установлен манометр, заглушите обратку (возвратную трубу) и включите насос. Правильно работающий насос создаст давление 0,5 атмосферы(бар) или 7-9 паскалей. Меньшее давление говорит о плохой работе или утечке жидкости. Оставьте насос включенным на 1-2 часа. После чего долейте воду в систему. Если утечек нет, вода сразу же польется из дренажной трубы. Если вода полилась не сразу, понадобится опрессовка всей системы и каждого контура по отдельности. Выполнить такую работу самостоятельно сложно – требуется оборудование. Только по результатам опрессовки мастер установит место утечки воды, из-за которого не нагреваются теплые полы.

Если вы не знаете, как включить насос, не включая систему теплого пола, обратитесь к специалистам. В противном случае велик риск повреждения насоса, удара током, короткого замыкания и пожара.

Устранение течи

Если вы обнаружили подтекание коллектора, слейте воду с системы. Если подтекает муфта соединения металлопластиковых труб, открутите и снимите фиксирующую гайку, снимите кольцо, и извлеките муфту из трубы. При повреждении любого резинового колечка замените муфту целиком. Чтобы устранить течь в змеевике понадобится замена теплого пола в отдельной комнате.

Промывка

При правильной эксплуатации пола промывка нужна не чаще одного раза в 10 лет. Если вы залили нефильтрованную воду в систему отопления, вместе с ней попала грязь. Высокая температура приводит к образованию грязевых пробок, которые сужают просвет трубы и снижают эффективность работы всей системы. Для промывки обратитесь к специалистам – для проведения этой работы необходим подбор реагентов, который может произвести только мастер.

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

На видео показывается еще один способы проверки регулятора:

Проверяем терморегулятор

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Инструкция по эксплуатации

Все ремонтные работы проводятся при отключенном питании кабеля

Правила эксплуатации комплекта теплого пола подробно изложены в прилагаемой к нему инструкции. Перед запуском следует внимательно изучить перечень приводимых требований.

• Работы по восстановлению теплого пола, а также частичная замена нагревательных кабелей и термостатов проводятся только после отключения питающей линии.
• При эксплуатации в обслуживаемом помещении не должно располагаться никаких крупных предметов и толстых покрытий, препятствующих нормальной теплоотдаче. При несоблюдении этих требований возможен перегрев кабеля и полный выход системы из строя.
• Поверхность пола не должна подвергаться значительным механическим воздействиям, угрожающим состоянию температурного датчика и самого нагревательного кабеля (пленочного элемента).
• При обнаружении неисправностей или сбоев в системе отключается автоматический выключатель, ответственный за подачу электричества. Сразу же вслед за этим обращаются к специалистам сервисного центра.
• При долгом отсутствии в жилом помещении, когда теплый пол остается совсем без присмотра, электрическое питание следует снять полностью.
