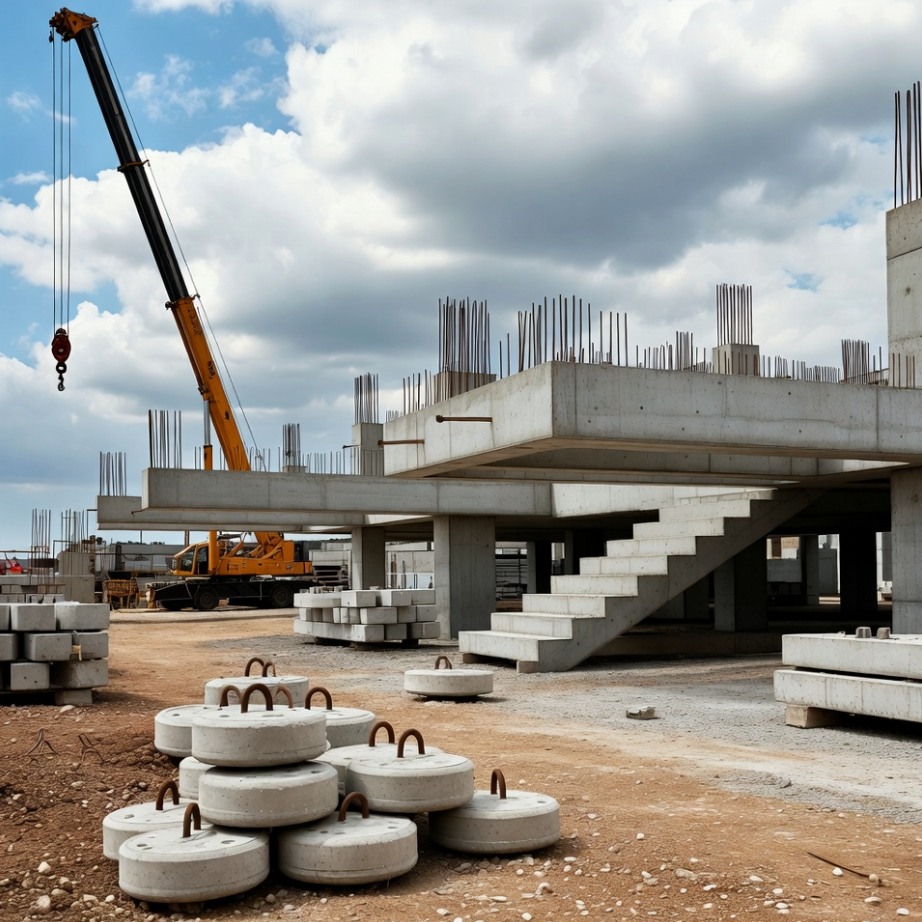

Несущие конструкции и специальные изделия: ригели, лестницы и утяжелители

Каркас здания — это не только колонны и стены. Ригель железобетонный связывает колонны и держит перекрытия, лестничные площадки цена которых зависит от размера и нагрузки — обеспечивают безопасное передвижение между этажами, а утяжелители железобетонные решают специфические задачи от балласта трубопроводов до защиты от всплытия конструкций. Эти изделия не всегда на виду, но без них современное строительство невозможно. Разберёмся, что они собой представляют и где применяются.

Железобетонные ригели: горизонтальный каркас здания

Ригель — это горизонтальная балка, которая опирается на колонны и держит на себе плиты перекрытий, стены и всё остальное. Если колонны — вертикальные стойки, то ригели — горизонтальные связи между ними. Вместе они образуют жёсткий каркас, который не разъедется под нагрузкой и не сложится как карточный домик.

Зачем нужны ригели:

• Связывают колонны — превращают кучу отдельных стоек в единый каркас
• Держат перекрытия — плиты опираются на ригели
• Распределяют нагрузку — вес от стен и перекрытий равномерно передаётся на колонны
• Повышают жёсткость — каркас становится устойчивым к горизонтальным нагрузкам (ветер, сейсмика)
• Позволяют делать большие пролёты — без ригелей пришлось бы ставить колонны через каждые 3-4 метра

Типы ригелей:

Конструкция:

Внутри ригеля арматурный каркас — продольные стержни диаметром 12-25 мм и поперечные хомуты. Арматура работает на растяжение, бетон на сжатие. В местах опирания на колонны ставят дополнительное усиление — там концентрируются нагрузки.

По концам ригеля делают закладные детали — пластины с анкерами или петли. За них цепляют при монтаже, к ним крепят другие элементы каркаса.

Маркировка:

На изделии выбита маркировка типа РДП 4.56-110. Расшифровывается так:

• РДП — ригель двускатный прогонный (бывают ещё РОП — односкатный, РЛП — лестничный и т.д.)
• 4.56 — длина в дециметрах (456 см = 4,56 м)
• 110 — расчётная нагрузка в кН/м

По маркировке понятно, подходит ригель для конкретного проекта или нет.

Типичные размеры:

• Длина: от 2,5 до 7,5 метров (чаще 4-6 м)
• Высота сечения: 300-600 мм
• Ширина: 200-400 мм
• Вес: от 0,3 до 2 тонн в зависимости от размеров

Где применяют:

1. Каркасы многоэтажных домов — ригели по всему периметру здания связывают колонны
2. Промышленные цеха и склады — большие пролёты без промежуточных опор
3. Торговые центры — открытые пространства требуют мощных ригелей
4. Паркинги — многоуровневые парковки на ригельно-колонном каркасе
5. Административные здания — офисные центры, госучреждения

Монтаж:

Ригели устанавливают после того, как колонны выставлены и закреплены. Краном поднимают ригель, заводят на опорные площадки колонн, выравнивают и крепят через закладные детали. Сварка или болтовое соединение — в зависимости от проекта. После монтажа всех ригелей получается жёсткая рама, готовая под укладку перекрытий.

Проверка качества:

• Геометрия — ригель должен быть прямым, без изгибов и скручивания
• Бетон — без крупных раковин, трещин шире 0,1 мм
• Закладные — на месте, не ржавые, надёжно заанкерены в бетон
• Маркировка — чёткая, соответствует проекту
• Документы — паспорт с характеристиками, сертификаты

Бракованный ригель в каркасе — это бомба замедленного действия. Может треснуть под нагрузкой, и всё здание пойдёт трещинами.

Лестничные площадки: безопасность на высоте

Лестницы в многоэтажках состоят из маршей (наклонных частей со ступенями) и площадок (горизонтальных участков между маршами). Лестничные площадки — это не просто бетонная плита. Это несущий элемент, который держит марши, передаёт нагрузки на стены и обеспечивает безопасное передвижение людей.

Типы лестничных площадок:

По расположению:

• Этажные — на уровне каждого этажа, к ним примыкают двери квартир или офисов
• Промежуточные (междуэтажные) — между этажами, там где лестница поворачивает

По форме:

• Прямоугольные — простая плита
• Ребристые — с рёбрами жёсткости снизу, прочнее и легче
• С площадочными балками — усиленные для больших нагрузок

Размеры:

Зависят от ширины лестничного марша и планировки:

• Типовые размеры: 1200×1200 мм, 1200×1500 мм, 1500×1500 мм
• Толщина плиты: 120-220 мм
• Вес: от 300 кг до 1,5 тонн

Маркировка:

Например, ЛП 22.13-4к:

• ЛП — лестничная площадка
• 22 — длина в дециметрах (220 см)
• 13 — ширина в дециметрах (130 см)
• 4к — вариант конструкции и нагрузка

Конструктивные особенности:

На площадке есть опорные узлы для лестничных маршей — углубления или выступы, куда марш опирается. Сверху обычно делают уклон для стока воды при уборке. Арматура двухслойная — верхняя и нижняя сетки, работают на изгиб.

По периметру могут быть закладные детали для крепления ограждений. Без них потом геморрой — придётся сверлить бетон и анкерить.

Где применяют:

• Многоквартирные дома — типовые лестничные клетки
• Офисные здания — эвакуационные лестницы
• Промышленные объекты — производственные корпуса, склады
• Подземные переходы — лестницы в метро, переходах под дорогами
• Парковки — многоуровневые паркинги с лестничными сообщениями

Монтаж:

Площадки устанавливают на опорные площадки несущих стен или балок. Важно выставить строго горизонтально и на проектной отметке. Крепят через закладные детали или анкерами. После установки площадок монтируют лестничные марши — они опираются одним концом на нижнюю площадку, другим на верхнюю.

Требования безопасности:

• Площадка должна выдерживать нормативную нагрузку минимум 400 кг/м² (толпа людей при эвакуации)
• Поверхность не скользкая — делают насечки или покрывают нескользящим материалом
• Ограждения обязательны — высота минимум 900 мм
• Уклон для стока воды — чтобы при мытье не стояли лужи

От чего зависит цена:

1. Размер — чем больше площадка, тем дороже
2. Тип конструкции — ребристые сложнее в изготовлении, дороже
3. Марка бетона — М300 дешевле М400
4. Закладные детали — их наличие увеличивает стоимость
5. Объём заказа — оптом дешевле

В типовом строительстве используют стандартные площадки — они дешевле и всегда есть на складе. Для нестандартных проектов делают под заказ, но это дольше и дороже.

Утяжелители железобетонные: балласт для специальных задач

Утяжелители — это массивные железобетонные изделия, которые используют как балласт. Звучит странно: обычно стараются облегчить конструкции, а тут специально делают тяжёлые. Но есть куча ситуаций, когда нужен именно большой вес.

Где применяют утяжелители:

Трубопроводы:

Самое распространённое применение — балластировка подводных и подземных трубопроводов. Труба пустая или с газом — лёгкая, всплывает или смещается. На неё надевают утяжелители, и она лежит на дне спокойно.

Используют для:

• Магистральных газопроводов через реки, болота
• Нефтепроводов в обводнённых грунтах
• Водоводов, которые идут по дну водоёмов
• Технологических трубопроводов на заболоченных участках

Защита от всплытия:

Конструкции, заглублённые в грунт при высоком уровне грунтовых вод, выталкиваются силой Архимеда. Особенно актуально для:

• Подземных резервуаров и ёмкостей
• Кабельных лотков и коллекторов
• Колодцев и камер инженерных сетей
• Фундаментов в обводнённых грунтах

На конструкцию кладут утяжелители или крепят к ней, и она не всплывает.

Испытательные стенды:

При испытании оборудования иногда нужны большие массы для создания нагрузки. Утяжелители проще и дешевле, чем металлические грузы.

Устойчивость временных сооружений:

• Ограждения и заборы на стройках — ставят на бетонные блоки-утяжелители, чтобы ветром не снесло
• Вышки и мачты — для устойчивости
• Временные конструкции на выставках, мероприятиях

Типы утяжелителей:

Конструкция:

Утяжелители делают из бетона высокой плотности — используют тяжёлые заполнители (барит, магнетит) вместо обычного щебня. Это увеличивает плотность бетона с 2400 кг/м³ до 3000-3500 кг/м³. На тот же объём получается больше вес.

Армирование минимальное — утяжелители работают на сжатие, растяжения почти нет. Основная задача арматуры — не дать расколоться при транспортировке и монтаже.

Охватывающие утяжелители для труб:

Состоят из двух половинок, которые надевают на трубу и стягивают болтами или хомутами. Внутри полукруглая выемка под диаметр трубы. Снаружи могут быть рёбра или шипы — чтобы лучше цеплялись за грунт и не сдвигались.

Размеры под разные диаметры труб: от 50 мм до 1400 мм. Длина секции обычно 0,5-1 метр. На длинный трубопровод ставят утяжелители с шагом — рассчитывают, сколько нужно для надёжного пригруза.

Монтаж утяжелителей на трубопроводы:

1. Трубу укладывают в траншею или на дно водоёма
2. Надевают секции утяжелителей
3. Стягивают болтами или хомутами
4. Проверяют надёжность крепления
5. Засыпают грунтом или оставляют под водой

Главное — правильно рассчитать количество. Мало утяжелителей — труба всплывёт, много — перерасход денег и лишние сложности при монтаже.

Преимущества железобетонных утяжелителей:

• Дешевизна — бетон дешевле металла
• Долговечность — не гниют, не ржавеют
• Химическая стойкость — не боятся агрессивных сред (кроме очень кислых)
• Большой вес на единицу объёма — особенно с тяжёлыми заполнителями
• Простота монтажа — не нужна сварка

Недостатки:

• Хрупкость — при ударе могут расколоться
• Сложность транспортировки — тяжёлые, нужна техника
• Нельзя использовать повторно — если треснули, всё, выбрасывай

Как выбрать качественные изделия

Все три типа изделий объединяет одно — они должны быть прочными и соответствовать проекту. Экономия на качестве выходит боком.

Общие критерии:

Производитель:

• Завод с хорошей репутацией
• Наличие собственной лаборатории
• Современное оборудование
• Сертификаты и лицензии

Документация:

• Паспорт изделия с характеристиками
• Сертификат соответствия
• Протоколы испытаний прочности бетона
• Чертёж изделия (для нестандартных)

Визуальный осмотр:

1. Геометрия — изделие должно быть ровным, без перекосов
2. Бетон — однородный цвет, без крупных раковин и трещин
3. Арматура — не выступает, не ржавая
4. Закладные детали — на месте, надёжно заанкерены
5. Маркировка — чёткая, читаемая

Для ригелей дополнительно:

• Проверьте длину — должна соответствовать проектной
• Опорные площадки на концах — ровные, без сколов
• Рёбра жёсткости (если есть) — без трещин

Для лестничных площадок:

• Опорные узлы для маршей — правильной формы
• Поверхность — без больших наплывов бетона
• Уклон для стока воды (если предусмотрен)
• Закладные для ограждений — там где надо

Для утяжелителей:

• Вес — должен соответствовать заявленному (взвесить на весах при приёмке)
• Плотность бетона — в документах указана
• Крепёжные элементы (болты, хомуты) — в комплекте, не ржавые

Частые дефекты кустарного производства:

• Недостаточное армирование — экономят на стали
• Низкая марка бетона — слабее, чем надо
• Нарушение геометрии — изделия кривые
• Плохое уплотнение бетона — внутри пустоты
• Отсутствие или смещение закладных деталей

Такие изделия могут треснуть под нагрузкой или вообще не влезть на место при монтаже.

Купить ригели, лестничные площадки и утяжелители у производителя

Когда проект требует качественных несущих конструкций и специальных изделий, разумно обращаться напрямую на завод. Мы производим полный спектр железобетонных изделий для строительства.

Наш ассортимент:

Ригели железобетонные:

• Прямоугольного сечения для жилых домов
• Таврового и двутаврового сечения для промышленных зданий
• Длина от 2,5 до 7,5 метров
• Изготовление по индивидуальным чертежам

Лестничные площадки:

• Этажные и промежуточные
• Размеры от 1200×1200 до 1500×2000 мм
• С закладными под ограждения
• Типовые и по проекту

Утяжелители железобетонные:

• УБО охватывающие для труб диаметром 50-1400 мм
• УБП пригрузы массой от 200 до 2000 кг
• Из тяжёлого бетона повышенной плотности
• Комплектация крепежом

Почему выгодно работать с нами:

1. Заводское качество — производство по ГОСТам, каждое изделие проходит контроль
2. Собственная лаборатория — проверяем прочность бетона, арматуры, соответствие характеристикам
3. Современное оборудование — точная геометрия, качественное уплотнение бетона
4. Большой склад — основные позиции в наличии, стандартные изделия отгружаем сразу
5. Производство под заказ — делаем нестандартные изделия по вашим чертежам
6. Доставка — своим транспортом по Москве и области, привезём точно в срок
7. Полный пакет документов — паспорта, сертификаты, протоколы испытаний для приёмки на объекте

Техническая поддержка:

• Поможем подобрать изделия под ваш проект
• Рассчитаем количество и стоимость
• Проконсультируем по монтажу и эксплуатации
• Ответим на вопросы по характеристикам

Как сделать заказ:

• Позвоните или оставьте заявку на сайте https://zavodjbi.com/catalog/
• Пришлите чертежи или назовите типоразмеры
• Получите расчёт стоимости и сроков
• Подпишем договор с гарантиями
• Изготовим и доставим продукцию на объект

Для кого мы работаем:

• Строительные компании — многоэтажное и промышленное строительство
• Частные застройщики — загородные дома, коттеджи
• Подрядчики — монтажные организации
• Проектировщики — помогаем на стадии проектирования подобрать оптимальные решения
• Трубопроводные компании — магистральные газо- и нефтепроводы

Гибкие условия:

• Работаем как с крупными, так и с небольшими заказами
• Скидки на объём — чем больше берёте, тем выгоднее цена
• Отсрочка платежа для постоянных клиентов
• Помощь в логистике — оптимизируем доставку, чтобы сэкономить ваши деньги

Гарантии качества:

Каждое изделие проходит контроль перед отгрузкой. Если обнаружите брак — заменим без вопросов. Работаем честно и дорожим репутацией. За годы на рынке накопили базу довольных клиентов, которые возвращаются снова.

Качественные железобетонные изделия — основа надёжного строительства. Ригели держат здание, лестничные площадки обеспечивают безопасность людей, утяжелители решают специфические задачи. Экономить на этом — рисковать всем проектом. Лучше один раз взять заводскую продукцию с гарантией и забыть про проблемы.
