Виды гидрозатворов для канализации, как работают, монтаж

Что представляет собой двухоборотный гидрозатвор для ванной

Двухоборотный сифон является аналогом коленного отвода, однако отличается более сложным устройством гидрозатвора. Сливная труба устройства соединена с выходным патрубком сантехнического оборудования. В этом месте дополнительно установлена решетка-фильтр, задерживающая волосы и шерсть животных. Она плавно переходит в колено, соединяющееся с другой трубой, которая направлена в сливную канализацию. Последний элемент расположен под небольшим уклоном.

Как пользоваться гидрозатвором, выполняя его прочистку? Для этого некоторые модели двухоборотных сифонов дополнительно могут быть оснащены смотровыми отверстиями, которые плотно закрываются пробками, что дает возможность выполнять ревизию и очистку полости гидрозатвора от загрязнений. Они находятся в нижней точке устройства. Функцию отверстия может исполнить съемный фрагмент колена, расположенного в верхней части устройства.

Двухоборотный гидрозатвор для ванной — это аналог коленчатого, но является более сложным устройством

Сифоны двухоборотного типа изготавливаются из полипропилена. Более дорогостоящие модели элитного класса могут быть выполнены из латуни с хромированной поверхностью. При установке таких изделий понадобится специальный инструмент, оснащенный мягкими губками, что исключит вероятность повреждения зеркальной поверхности устройства.

Гидравлические затворы бутылочного типа характеризуются прочностью, надежностью и долговечной эксплуатацией. Конструкция легко регулируется благодаря движимым составным элементам. Она легко монтируется и может быть установлена даже в узких местах.

Сравнение сухого затвора с гидравлическим: что лучше?

Сухие устройства в конструктивном плане имеют не слишком существенные отличия от гидравлической конструкции затвора.

Функционирование такого устройства напоминает стандартную систему «ниппель».

Тем не менее, важно помнить, что сухие затворы не нуждаются в постоянном поддержании определённого водяного уровня внутри системы, поэтому при достаточно редкой эксплуатации сантехнических приборов такой выбор будет самым оптимальным

Отличия сухих канализационных затворов от гидравлических (водных)

Для того, чтобы подключить к канализационной сети умывальник, ванну или другой сантехприбор, применяют разнообразные конфигурации сифонов. Принцип действия сухого затвора кардинально отличается от гидравлической модели. Водяной затвор для канализации выполняется в виде изогнутой трубки, которая наполнена водой. Именно вода  выполняет барьерную функцию и не даёт канализационным газам проникнуть в помещение.

Однако водяной тип приспособления обладает существенным недостатком — вода в U-образной трубе может испариться, что откроет путь канализационным газам. Таким образом, этот затвор нуждается в постоянном пополнении водой. Кроме этого, из-за особенностей конструкции такой сифон не подходит для устройства трапа душевых кабин или бань.

Сухое устройство в конструктивном плане существенно отличается от гидравлического. Функционирует такое устройство по системе «ниппель». Этот прибор выполняется в виде полимерной трубки, материалом для корпуса затвора чаще всего служит полипропилен (ПП). На концах такой трубы располагается резьба.

Сухой затвор не требует постоянного поддержания определенного уровня воды в системе

Внутреннее устройство сухих моделей подразумевает наличие специальной мембраны, которая выполняет функцию обратного клапана. Поэтому такой затвор (в отличие от гидравлического) осуществляет также и регуляторную работу — не даёт воде в системе двигаться в обратную сторону. Особенно это функция важна для сантехприборов, которые располагаются на нижних этажах многоэтажных зданий.

В отличие от водяного типа сухой затвор не нуждается в частых проверках и поддержании уровня воды в системе. Он более функционален и может работать как автономно, так и в связке с водяным приспособлением.

Сравнение с гидрозатвором

Сифоны с гидрозатвором являются традиционным решением, но в некоторых аспектах они уступают своим сухим аналогам. Функционируют устройства по-разному: в мокром затворе роль заслонки от запахов выполняет вода. Однако, вода может замерзнуть или испариться, в результате дорога в помещение для канализационных запахов будет открыта. Это существенный недостаток устройств, которым сухие затворы не обладают. Они работают по принципу «ниппель».

Внутри располагается заслонка, выполняющая функцию обратного клапана. В результате такой затвор выполняет и регуляторную работу, т.е. не дает сточным водам двигаться в обратном направлении. Сухой затвор более функционален, он может работать как автономно, так и в «паре» с гидравлическим. Сухие затворы более легки в установке и эксплуатации, компактны, долговечны.

Разнообразие дизайнерских решений

Сегодня в продаже можно встретить множество сухих трапов, которые имеют свою, уникальную конфигурацию. Существует три основных вида трапов, в зависимости от формы:

• угловые;
• круглые;
• прямоугольные.

Угловые трапы монтируются в углу (отсюда и название) и являются практически незаметными. Прямоугольные и круглые приспособления разрешается устанавливать в любой части ванной комнаты. Большую популярность на рынке сантехники имеют пластмассовые, стальные и комбинированные модели.

Решётки для трапа отличаются по рисунку щелей, перфорации и т. д. Ассортимент решёток невероятно широк. А также существуют изделия, которые имеют светодиодную подсветку. Оснащённый подсветкой слив способен создать неповторимую атмосферу в ванной комнате. Однако и стоимость на такое приспособление выше.

В зависимости от конструкции, трап устанавливают по центру пола или в любом углу, а решетка может играть декоративную роль, дополняя интерьер

Бюджетных вариантов тоже довольно много, поэтому подобрать необходимый вариант для конкретного случая не составит труда. Стоит запомнить, что внешний вид устройства второстепенен

Главное, на что необходимо обращать внимание при выборе такого устройства — технические характеристики. Это позволит приобрести эффективное изделие, которое прослужит много лет

Установка трубы слива стиральной машины

Эту операцию выполнить несложно, к тому же существует ряд врезных хомутов, и они идут уже в наборе вместе со сливной трубой стиральной машины. В общем виде последовательность работы выглядит так:

• Разобрать идущий в комплекте с машиной хомут

В верхней части хомута поставить резиновую прокладку-уплотнитель

Далее хомут крепится к заранее выбранному месту трубы

В трубе нужно аккуратно выполнить вырез, совершая круговые движения рукояткой воротка (как штопором)

Убрать вороток
Вдоль диаметра сифона положить соответствующую резиновую прокладку

Завинтить гайку на хомут, с помощью которого прикрепить сифон к стенке.

Сухой вариант

Принцип работы сухого затвора.

Материалы и инструменты:

• пластиковый шарик;
• прокладка.

Сухой гидрозатвор также используется для устранения запаха из канализации. Конструкция и принцип его работы отличаются. В таком устройстве вместо воды применяется сухой материал.

Можно самостоятельно изготовить сухой гидрозатвор. Для этого надо использовать пластиковый шарик, диаметр которого немного больше диаметра трубы стока. Этот шарик кладут в отверстие стока.

Затем его надо закрепить по краям так, чтобы он не сдвигался в стороны. Для этого на трубу надо надеть прокладку. Стенки прокладки будут удерживать шарик в трубке. При этом высота стенки над уровнем трубы стока составляет 5 см.

Функционирует такое устройство достаточно просто. Когда в трубе канализации присутствует вода, шарик всплывает и тем самым мешает прохождению запахов из трубы канализации в воздух. При этом высвобождается сток.

Когда в трубе вода отсутствует, шарик просто лежит на трубе и закрывает выход газов из стока.

Использовать такую конструкцию можно не только в квартире, но и в бане или сауне. Если зимой шарик примерзнет к стоку, то это не приведет к разрыву трубы. В этом случае шарик можно облить горячей водой, при этом лед растает.

Принцип организации гидрозатвора на канализацию.

Гидрозатвор с водяной пробкой перестает работать, если канализацией не пользуются. Если вы отсутствовали в квартире больше месяца и не включали воду, то водяной барьер исчезает и пропускает воздух из канализации.

Поэтому если, например, вы не проживаете на даче зимой, то нужно иногда приезжать туда и открывать кран с водой, чтобы сохранить устройство в рабочем состоянии.

Можно установить готовый гидрозатвор. Существуют следующие виды гидрозатворов для канализации:

• бутылочный;
• трубчатый;
• гофрированный.

Бутылочный гидрозатвор лучше выполняет свои функции. Его можно разбирать и прочищать от засоров в случае необходимости.

При замене деталей данная конструкция очень удобна. В том случае, если вы уронили какие-либо мелкие предметы или украшения в ванну либо раковину, такой сифон удержит нужный предмет.

Трубчатый и гофрированный приборы сделаны в виде гибкой пластиковой трубки. Трубчатый сифон имеет большие размеры, поэтому применяется реже.

Гофрированный сифон имеет меньшие размеры, его можно регулировать, поэтому он пользуется большей популярностью.

Разновидности гидравлических затворов в зависимости от конструкции

В зависимости от конструктивных особенностей выделяют 6 типов гидрозатворов: коленчатый, бутылочный, двухоборотный, гофрированный, сухой и с системой перелива.

Коленчатый сифон с гидрозатвором легко узнать по внешнему облику. Его конструкция напоминает латинскую букву U. Сифон изготавливается из пластика или металла. Первый вариант представлен изделиями из полипропилена, которые характеризуются надежностью, простотой и легкостью монтажа. Для изготовления металлических сифонов используется чугун или бронза. Сегодня такие модели встречаются реже, что связано с их большой стоимостью.

Пластиковые устройства могут выпускаться в одноразовом исполнении, они не имеют возможности осуществлять регулировку положения элемента. При выходе из строя выполняется полный демонтаж изделия. Другие модели состоят из составных элементов, которые могут двигаться и вращаться, регулируя положение патрубка. Фиксация частей осуществляется посредством накладных пластиковых гаек и хомутов.

Колено имеет два перегиба: входной и выходной. Нижнее положение второго элемента находится на 5-6 см ниже первого. Более надежные и долговечные варианты представлены S-образной конструкцией. Прочистка изделия выполняется при помощи специального гибкого троса со щеткой на конце или ручным способом после разборки изделия.

Коленчатый гидрозатвор для канализации имеет U- или S-образную конструкцию

Такой гидрозатвор канализации характеризуется прочностью, благодаря чему обеспечивается свободный и легкий монтаж системы без опасения за ее повреждение. Коленчатые сифоны преимущественно устанавливаются на мойки, ванны и унитазы. Существуют модели, оснащенные дополнительным выпуском, что предоставляет возможность одновременно использовать гидрозатвор для стиральной машины.

Что такое сухой гидрозатвор

• Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.
• Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
• Более сложные технологически модели, в которых используется молекулярная память материалов.

Так выглядит слив с сухим гидрозатвором на канализацию Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Как своими руками сделать гидрозатвор для бани

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

1. Он дополнительно выполняет роль отстойники;
2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

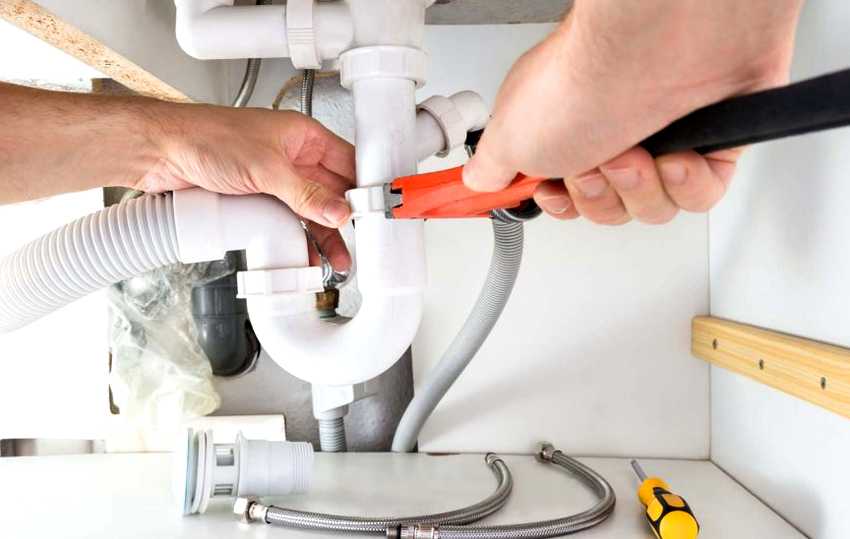

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

• Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
• Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
• Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
• Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.

Рис. 13 Сифон под ванну – схема сборки

Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Профилактика засоров

Конечно, легче предупредить слишком частое засорение труб, чем постоянно чистить их. Для этого нужно постоянно соблюдать несложные правила:

• всегда класть на слив решетку, чтобы крупные частицы не попадали в трубу;
• по окончании мойки большого количества посуда пролить в трубу горячую воду в течение минуты;
• не выливать отработанный жир в раковину – лучше это делать в унитаз;
• воду после мытья полов также лучше сливать в унитаз;
• раз в полгода стараться прочищать трубы вантузом или разбирать сифон и удалять из него лишний мусор.

Эти способы как минимум увеличат срок службы сифона и избавят вас от необходимости постоянно чистить его.

Гофрированные, трубчатые сифоны

В данной ситуацией основой гидрозатвора становится труба из пластика. Она бывает либо гладкой, либо гофрированной, но в любом случае гибкой. Гладкие трубы гнутся хуже, поэтому каждый изгиб занимает много места, на функциональность это не влияет, а вот эстетический облик помещения портится. Поэтому большей популярностью пользуются гофрированные системы, вмещающие изгибы нужной длины на весьма ограниченном пространстве.

Особенности прочистки канализации гидродинамическим способом

У данных систем отмечаются следующие преимущества:

• возможность регулировать петли сифона после установки всей системы;
• возможность перемещения раковины или другого устройства без отсоединения сифона.

Двухоборотные

По принципу действия и форме такие канализационные гидрозатворы напоминают коленные, но отличаются от них тем, что имеют не 1, а 2 изгиба. Трубы, из которых они складываются, имеют особую форму, позволяющую избегать засоров и при этом выдерживать экстремальные нагрузки давления и ударов

Такие свойства позволили широко применять двухоборотные сифоны на промышленных предприятиях, где важно выводить большие объемы воды непрерывно. Конструкция также отлично защищена от протечек

Она регулируемая, что позволяет устанавливать ее в любых, даже очень узких местах.

Бутылочные сифоны более просты в обслуживании, чем двухоборотные, но именно вторые дают высокую степень надежности в работе, которая в некоторых случаях незаменима.

Гофрированные

Представляют собой полипропиленовые трубы с гибкой складчатой структурой. Одним концом сифон такого типа крепится к сливу сантехнического прибора, другим — ко входу в канализацию. Между этими точками саму трубку можно изгибать и располагать в большом количестве вариантов, что делает гофрированные гидрозатворы единственно применимыми в малогабаритных квартирах.

Разместив устройство так, как того требует пространство под ванной, раковиной, можно оборудовать даже самую скромную по площади комнату. Канализационный сифон данного типа прост в монтаже. Из минусов — сравнительно быстрое изнашивание и образование засоров. Они возникают из-за того, что на складчатой поверхности быстрее, чем на гладкой, скапливаются твердые частички — волосы, пища, кусочки мыла и пр. Если хозяева заметили провисание трубки, ее следует поскорее заменить.

Сифоны с переливами

Это отдельный вид гидрозатворов для канализации, предусматривающий наличие дополнительного сливного отверстия в сантехнике. Делают его для того, чтобы предотвратить выливание воды из ванны, раковины на пол, если она вдруг по каким-то причинам перестала выходить в отверстие основного слива. При использовании сифона с переливом его основную трубу монтируют как обычно, а дополнительную подсоединяют к отверстию перелива.

Гидрозатворы такого типа популярны из-за своей безопасности. Однако, и у них есть недостаток. Это вероятность выливания лишней воды во время принятия ванны или стирки. Хозяин может понести дополнительные финансовые расходы на оплату коммунальных услуг.

Собираясь установить у себя сифон с переливом, стоит грамотно подобрать модель. Тем, у кого достаточно места, могут позволить себе установку наиболее надежного металлического сифона. А те, в жилищах которых немного пространства, получат выгоду от покупки компактных и гибких пластиковых моделей.

Еще один важный нюанс — выбор перелива по его пропускной способности. Если она окажется слишком маленькой, чем того требует количество воды в ванне, то последствия использования такого сифона могут быть даже опасными. Данные о технических параметрах каждого сифона стоит сразу узнавать при его рассмотрении в магазине. Покупка неподходящей детали станет бесполезной и неприятной тратой денег.

Как сделать гидрозатвор для канализации своими руками

Как сделать гидрозатвор своими руками? Самая простая конструкция сифона представляет собой коленный гидравлический затвор, который можно сделать самостоятельно. Для его изготовления понадобится пластиковая труба, которая подбирается по диаметру слива. Ее следует изогнуть в виде буквы U. Далее к верхней части канализационной трубы необходимо прикрепить самодельный сифон, зафиксировав его при помощи муфт.

Диаметр гидравлического затвора может не совпасть с размером патрубка в месте присоединения к канализационной трубе. В этом случае можно использовать переходник в виде пластикового кольца, имеющего два разных диаметра, один из которых должен соответствовать размеру гидрозатвора, а второй – параметрам канализационного слива. Для надежности соединения уплотняющее кольцо следует обмазать силиконовым герметиком.

С помощью канализационных уголков можно изготовить своими руками гидрозатвор коленчатого типа

Чтобы создать сухой гидравлический затвор, можно использовать теннисный мячик, диаметр которого немного превышает размер трубы. Затем выполняется камера, в которой он будет находиться. Она соединяется с канализационной трубой. Мячик будет плавать, пока в затворе стоит водная пробка. После полного исчезновения воды мячик, как поплавок, опустится на низ камеры и перекроет сливную трубу.

Такой сухой гидрозатвор можно применять в морозную погоду. Если мячик примерзнет к трубе, проблему можно решить, обработав приспособление горячей водой.

Гидрозатвор является важным устройством для комфортной и надежной эксплуатации сантехнических приборов. Он препятствует проникновению в помещение неприятных запахов из сточной системы. От места установки устройства зависит выбор конкретного типа сифона, который можно с легкостью установить самостоятельно.

Как сделать гидрозатвор для канализации в бане

Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.

Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.

Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.

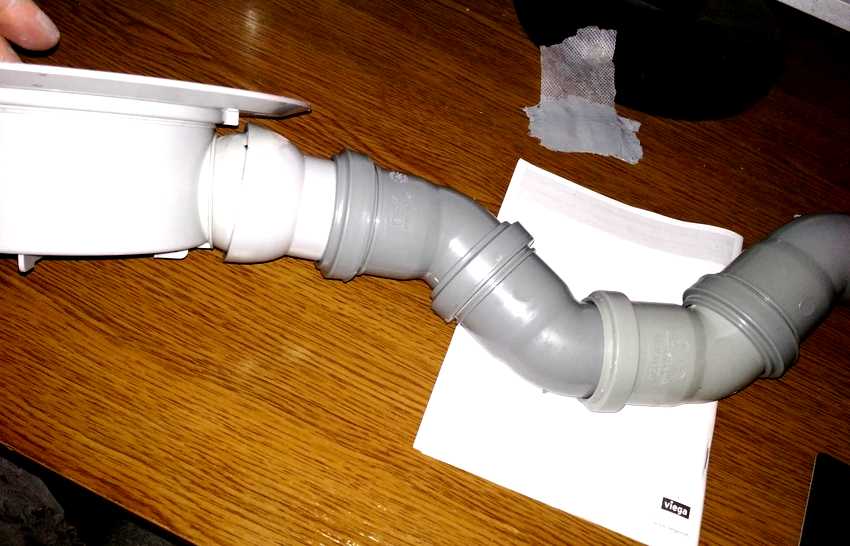

Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, — это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.

Как выбрать

Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.

Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.

Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.

Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.

Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.

Разновидности гидрозатворов для канализации

1. Бутылочный сифон выглядит в виде колбы, которая легко разбирается для очищения и промывки. Входной патрубок состыковуется со сливом, а выходной с трубопроводом домашней канализации, которая часто прекращает функционировать из-за забитости сифона. Устранить засор можно, кстати, без сантехника. Достаточно снять прибор, разобрать и промыть.
2. Коленный гидрозатвор канализационный имеет U-образную форму и для повышения производительности, в случае большого количества сливаемой воды, рекомендуется изначальный трубопровод с диаметром 110 мм или применение того же переходника. Если не пользоваться сантехникой 40 — 50 дней, то вода испарится из пробки, что приведёт к проникновению в помещение запахов из канализации. Поэтому, в случае редкого пользования данной санитарной точкой, используйте другой вид сифона или периодически наполняйте его водой.
3. Сухой гидрозатвор для канализации отлично справляется с моментом пересыхания, а потому эксплуатируется, как раз, в местах редкого пользования, например, на дачах. Его устанавливают индивидуально или вместе с обычным гидрозатвором. А если вы хотите знать, как сделать сухой гидрозатвор своими руками, то просто положите теннисный мячик таким образом, чтобы он закрыл вход в канализационный патрубок. Когда появится вода, он опять всплывёт и обеспечит проходимость жидкости.

https://youtube.com/watch?v=JJaa19hQNno

Данный вид изделия имеет два подвида, а именно: поплавковый и маятниковый.

Поплавковый при пересыхании при испарении воды опускается и перекрывает трубопровод.

Маятниковый подвид основан на гравитационных качествах материалов и возможности переноса центра тяжести. Некоторые изготовители начали уже применять на данных приборах возможности молекулярной памяти.

1. Гофрированные трубчатые сифоны становятся всё более популярными из-за возможности вмещать изгибы требуемых размеров даже в узких местах использования. Достоинством данной системы является возможность регулировки петли устройства после его монтажа, а также, саму мойку или другой сантехнический прибор свободно можно перемещать без отключения сифона.
2. Двухоборотные изделия могут быть с вертикальной стыковкой и горизонтальной, что особенно востребовано для душевых кабинок, ванны и биде. Двухоборотные сифоны имеют специальный карман для воды, образованный двумя встречными коленами из гофры или более жёсткой трубы.
3. Трап канализационный для душа используется со съёмным гидрозатвором, имеющим отстойник для тяжёлых примесей.
