Как соединить канализационные трубы: пластиковые, стальные, полипропиленовые

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Методы соединения профильных труб

Наиболее часто для создания неразъемных соединений профильных труб применяется сварка. Ее тип выбирается, в зависимости от материала, из которого изготовлена трубная продукция, наличия оборудования, условий проведения работ. Сварные швы отличаются прочностью, надежностью, долговечностью. Однако в некоторых случаях требуется создание разъемного соединения профильных труб без сварки с возможностью его демонтажа с сохранением целостности элементов. С этой целью используются болты, соединительные элементы, «краб-системы».

Соединение профильной трубы с помощью «краб-систем»

Эта система применяется для создания небольших малонагруженных конструкций. В ее состав входят хомуты, болты и гайки. Требуемый инструмент – гаечный ключ.

Для изготовления хомутов и крепежных элементов для соединения профильных труб применяется покрытый защитным цинковым слоем или порошковой краской холоднокатаный лист толщиной 1,5 мм. Хомуты состоят из двух половинок, плотно охватывающих вставляемые в них профильные трубы. Между собой эти половинки стягиваются болтами и гайками. Популярные размеры систем: 95х65 и 95х95 мм.

Этот способ соединения профильных труб позволяет быстро собирать и демонтировать теплицу, беседку, уличный санузел или душевую кабину. Ограничение – возможность применения только для изделий небольшого диаметра и только под углом 90°.

Характеристики этого вида стыкования:

• прочность, немного уступающая аналогичному показателю сварных соединений;
• оперативность сборки, невысокая стоимость монтажных работ;
• отсутствие необходимости в использовании дорогостоящего инструмента;
• отсутствие особых требований к квалификации рабочих.

Хомуты для крепления профильной трубы к ограждающим конструкциям

Это приспособление для трубных изделий квадратного или прямоугольного профиля состоит из двух компонентов. Один элемент вкручивается в потолок или стену, в него вставляется труба, закрепляемая вторым элементом и болтами.

Этот вид крепежа называется «клипса». Существует два варианта ее конструкции: соответствующая определенному сортаменту труб или регулируемая.

Как соединить профильную трубу без сварки с помощью фитингов, болтов и других элементов?

• При монтаже трубных изделий квадратного или прямоугольного сечения производители предлагают специальный крепеж – фитинги. Они могут изготавливаться также в виде тройников и крестовин. Чаще всего фитинговые соединения усиливают сваркой.
• С помощью полоски стали, изогнутой в виде буквы «Г», можно соединить две профильные трубы под углом 90° болтами.
• Еще один способ стыкования труб одинакового сечения – изготовление соединительного элемента с помощью сварки. Понадобится отрезок трубы, сечение которой позволяет вставить внутрь нее соединяемые профильные изделия. Соединительный профиль разрезают на две части, на одном конце которых делают скос 45°. Эти элементы сваривают с образованием прямого угла. На краях образовавшегося уголка изготавливают отверстия, диметр которых не должен превышать ½ ширины стенки профиля. К отверстиям сваркой присоединяют гайки, диаметр которых точно совпадает с их диаметром. Отверстия соответствующего размера изготавливают и на концах соединяемых профильных труб. Такие соединения можно сделать регулируемыми.

Иные способы безрезьбового соединения труб

В настоящее время также доступно соединение труб без сварки и резьбы. Для этого применяется одно из нескольких приспособлений:

• специальная муфта, которую можно приобрести в магазине или сделать самостоятельно;
• фитинг Гебо;
• фланец.

Соединение труб при помощи муфты

Соединение металлических труб без сварки и резьбы возможно реализовать при помощи специальной муфты.

Такой фитинг состоит из следующих элементов:

• корпуса (3), который лучше всего изготавливать из чугуна или высокопрочной стали;
• двух гаек (2), расположенных с разных концов муфты. Если изготовление фитинга происходит своими руками, то для производства гаек применяется латунь или бронза;
• 4-х металлических шайб (4), установленных внутри муфты;
• резиновых прокладок (5), применяемых для герметизации стыка.

Устройство соединительного фитинга

Диаметр гаек, шайб и прокладок должен соответствовать диаметру соединяемых труб.

Чтобы установить муфту, потребуется:

1. вставить концы труб (1) через гайки (2) до середины муфты. Трубы должны пройти так же сквозь шайбы (4) и прокладки (5);
2. гайки затягиваются до упора, при этом сдавливая прокладки. Соединение получается достаточно прочным и долговечным.

Соединение труб при помощи фитинга Гебо

Чтобы произвести соединение труб без сварки и резьбы Gebo фитингом, изготовленных из пластика, потребуется:

1. приобрести необходимый элемент. Фитинг Гебо состоит из:
   • корпуса;
   • уплотнительных колец;
   • прижимных колец;
   • зажимных колец;
   • гаек.

Устройство специального фитинга для стыковки труб

1. муфту в развинченном состоянии аккуратно надеть на концы труб, требующих соединения;
2. зафиксировать стык гайками.

Для получения более надежного соединения гайки можно закручивать при помощи ключей.

Фитинги Гебо выпускаются для пластиковых и металлических труб. Муфты для труб ПВХ также изготовлены из пластика. Соответственно, фитинги для металлических труб производятся из металла.

Фитинг Гебо для металлических труб

Соединение металлических труб без резьбы Гебо-муфтой происходит аналогичным вышеописанному способу образом. Перед стыковкой трубы рекомендуется зачистить.

Фитинги Гебо позволяют сделать стык труб максимально герметичным и эстетичным.

Готовые соединения не подвержены перепадам температур и вибрации труб. Муфты могут применяться для всех видов трубопроводов.

Фланцевое соединение

Фланец – это изделие, предназначенное для стыковки труб и установки на трубопроводе дополнительного оборудования.

Фланец состоит из нескольких крепежных болтов с гайками, расположенных по периметру металлической или пластиковой поверхности. В середине располагается уплотнительное кольцо.

Фитинг, используемый для стыковки труб

В настоящее время выпускается большое количество различных фланцев. Стыковые элементы могут отличаться:

• по диаметру (соответственно диаметру труб);
• по форме: квадратные, круглые, прямоугольные и так далее;
• по материалу изготовления: пластиковые, металлические. Металлические изделия могут быть изготовлены , нержавеющей стали, меди, латуни;
• по предназначению: для труб, проводящих холодную и горячую воду, газ, агрессивные вещества и так далее.

Выбирать фланец требуется, исходя из параметров и характеристик трубопровода.

При помощи фланца можно соединить металлическую трубу с пластиковой без резьбы. Чтобы произвести соединение труб, необходимо:

• установить части фланца на концах стыкуемых труб. Для надежности можно прибегнуть к методу сварки (как это сделать описано выше);
• поставить уплотнительное кольцо;
• зафиксировать соединение при помощи крепежных болтов.

Особое внимание требуется уделить установке уплотнительного кольца. Оно должно быть четко зафиксировано между трубами, иначе стык будет не надежным. Произвести соединение труб без использования резьбовых элементов не сложно

Перед выбором способа стыковки труб надо определить их диаметр и вид материала, из которого они изготовлены. Некоторые способы требуют наличия специального оборудования и начальных навыков использования, другие – могут выполняться начинающими мастерами

Произвести соединение труб без использования резьбовых элементов не сложно. Перед выбором способа стыковки труб надо определить их диаметр и вид материала, из которого они изготовлены. Некоторые способы требуют наличия специального оборудования и начальных навыков использования, другие – могут выполняться начинающими мастерами.

Резьбовой способ соединения труб

Ниже рассматривается один из самых распространенных способов, объясняющий, как можно нарастить трубу без сварки.

Резьбовые соединения располагаются в таких участках магистралей, где есть потребность контролировать стыки, а также при необходимости выполнения ремонтных работ.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

Стандартным способом резьба нарезается на специальном оборудовании, но ее можно сделать и вручную.

Действия необходимо выполнять в определенной последовательности:

Отрезать заготовку необходимой длины, оставив припуск на резьбовую часть.
Аккуратно наживить плашку на конец металлической трубы

Очень важно расположить ее строго перпендикулярно к оси трубы и без малейшего перекоса, в противном случае резьба будет уведена в сторону, а значит, соединить участки не удастся.
Для уменьшения сил резания заготовку рекомендуется смазывать машинным маслом.
Когда плашку станет трудно проворачивать, необходимо провернуть ее на один оборот в противоположном направлении. Таким способом удаляется накопленная стружка, которая и является помехой для дальнейшего вращения лерки.
Если рядом с трубой расположена какая-нибудь преграда, то выполнить полный оборот при нарезании резьбы не будет возможности

В таком случае рекомендуется воспользоваться плашкодержателем с храповым устройством.
Для устранения зазоров между резьбовыми поверхностями и обеспечения надежности соединения в качестве уплотнения используется сантехническая подмотка.
Перед закручиванием резьбовой муфты необходимо убедиться в отсутствии остатков заусенцев и стружки. А сам процесс навинчивания должен осуществляться без особых усилий.

Поливинилхлорид

Трубы ПВХ известны, прежде всего, как наиболее доступное решение для монтажа внутренней и наружной . Однако напорные раструбные трубы применяются и для монтажа водопроводов.

Кольцевые уплотнители

Соединение ПВХ труб с помощью кольцевых уплотнителей практикуется и в безнапорной канализации, и в напорных трубопроводах. Различаются лишь толщина стенок трубы и усилие, необходимое для расстыковки раструба.

Диаметры: 50 — 600 мм.

Толщина стенок: любая.

Достоинства: трубы поставляются полностью готовыми к монтажу соединения, с установленными кольцевыми уплотнителями. При подрезке по размеру для монтажа используются муфты с двумя противонаправленными раструбами.

Недостатки: большое усилие, необходимое для сборки соединения при большом диаметре трубы; возможность самопроизвольной расстыковки соединения.

Технология:

1. Заводские торцы труб готовы к стыковке. На обрезанных по размеру трубах зачищаются заусенцы и снимается наружная фаска;
2. На конец трубы и уплотнительное кольцо наносится небольшое количество жидкого мыла или силиконовой смазки;
3. Труба запрессовывается в раструб.

При значительном усилии, необходимом для запрессовки, могут применяться:

• Системы хомутов и рычагов;
• Погрузочная техника.

Клеевые соединения

Они используются при монтаже напорных трубопроводов. Клей представляет собой раствор поливинилхлорида в органическом растворителе.

Диаметр: до 110 мм.

Толщина стенок: любая.

Достоинство: соединение прочностью почти не уступает цельному участку.

Недостаток: соединение делается неразборным.

Как соединить трубы ПВХ с помощью клея?

1. Клей наносится на внутреннюю сторону раструба и на конец трубы со снятой наружной фаской;
2. В раструб вставляется гладкий участок трубы и поворачивается на 90 градусов ;
3. Соединение фиксируется до схватывания клея (не более 1 минуты).

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

Прокладка должна быть одна, не больше, иначе снизится герметичность.
Каждые один-два года состояние прокладки следует проверять.
Гайки лучше закручивать диаметрально расположенными парами – это также повысит герметичность.
Важно, чтобы прокладка не касалась болтов.
Если собирается водопровод, то прокладки должны быть из картона, пропитанные олифой.
Резьба болта не должна выходить из гайки больше, чем на ½ часть длины.
Для герметизации стыков в отопительных системах используется асбестовый картон.

Есть ряд правил соединения профильных труб фланцем

Ремонтно-монтажная обойма

Универсальное изделие, с помощью которого можно выполнить ремонт трубных металлических изделий без сварки, а также труб из полиэтилена – это ремонтно-монтажная обойма.

Она представляет собой две литые обоймы в форме полу-втулок, имеющие четыре ушка для болтового крепления. В комплект входит резиновое уплотнение в форме разрезанного по длине шланга и четыре болта.

По сути, представляет собой хомут, которым часто пользуются сантехники, только сделанный очень добротно. Выпускается для труб разного диаметра, давая возможность ремонтировать их без сварки и нанесения резьбы.

Изделие применяется для ремонта повреждённых трубопроводов различного назначения. При возникновении в трубе сквозного отверстия, на повреждённый участок надевается разрезной уплотнитель, ориентированный разрезом в сторону, противоположную повреждению.

Поверх уплотнителя устанавливаются обоймы, и производится затяжка болтов. Для такого ремонта не требуется сварка, а иногда его можно выполнить под давлением, не перекрывая трубопровод.

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

• Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
• Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
• Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
• Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

Краб-система. Конструкция состоит из скоб и болтов с гайками, выполняющих роль стягивающего элемента. С помощью краб-системы можно стянуть несколько труб, при этом прочность в данных местах будет очень высокой. Имеются несколько видов краб-систем, отличающихся друг от друга только количеством отверстий под зажим.

Соединительная система краб

Хомуты для крепежа. Универсальные элементы, используемые практически в любой строительной отрасли. С помощью хомутов можно стянуть 2 и более профильные трубы, при этом конструкция, по прочности, будет не слишком отличаться от сварной.

Что такое резьба и ее виды

Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера.

Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.

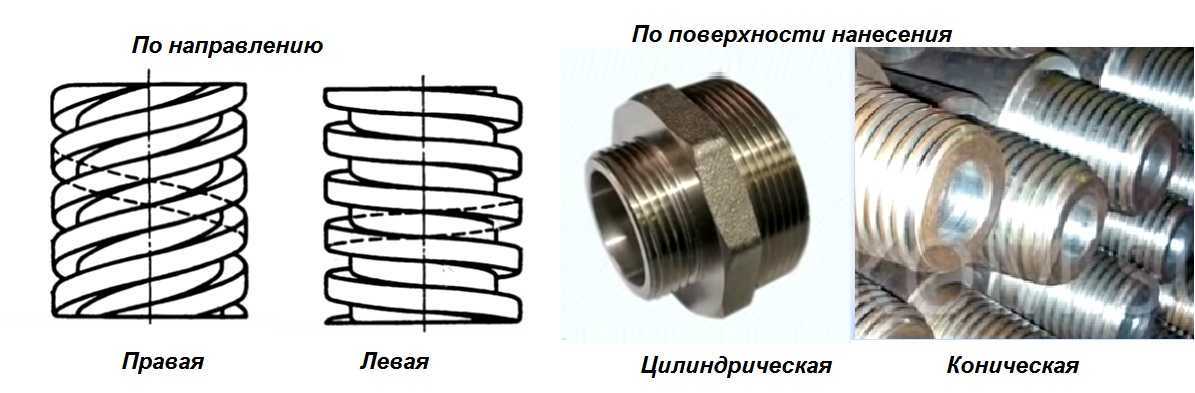

Виды резьбы по направлению витков и поверхности

Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.

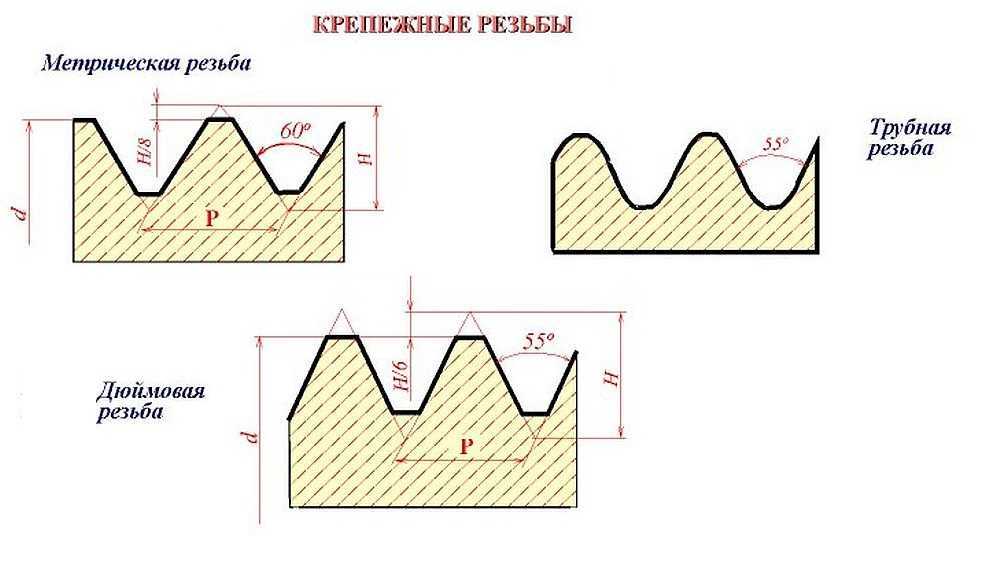

Виды резьб

Трубная резьба имеет свой профиль, который дает герметичность. Служит она для несварного соединения металлических труб в трубопроводах, установки разного рода арматуры, подключения устройств. В последнее время резьбовое соединение применяют и на некоторых видах пластиковых труб, но там подход другой — она отливается, хотя суть та же.

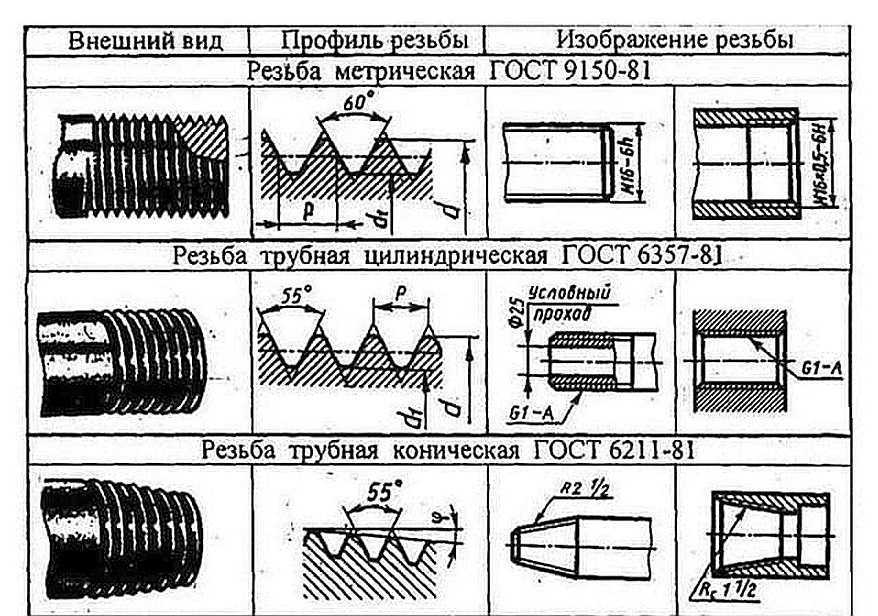

Три вида трубной резьбы и их отличия

Есть три основных вида резьбы:

Метрическая. Отличить можно по острым вершинам витков и канавок. Форма — треугольник с углами 60°. Называется так, потому что ее параметры указываются в миллиметрах, а это единицы измерения метрической системы. Нормируется ГОСТом 9150-81.
Дюймовая. В ее основе тоже треугольник, но с вершиной 55­°. Она присутствует на деталях импортного производства. Как видите, отличие метрической и конической резьбы в углах.
Трубная. От метрической отличается чуть меньшим углом — 55°, а с дюймовой имеет одинаковый угол. Основное отличие в том, что грани скругленные

И это принципиально важно. Может быть нанесена на цилиндр (трубу), и тогда в название добавляется слово «цилиндрическая». Нормируется ГОСТом 6357-81

При нарезке на конусе называется трубной конической резьбой.

Нормируется ГОСТом 6357-81. При нарезке на конусе называется трубной конической резьбой.

Какая бывает резьба. Это соединительные — для соединения деталей

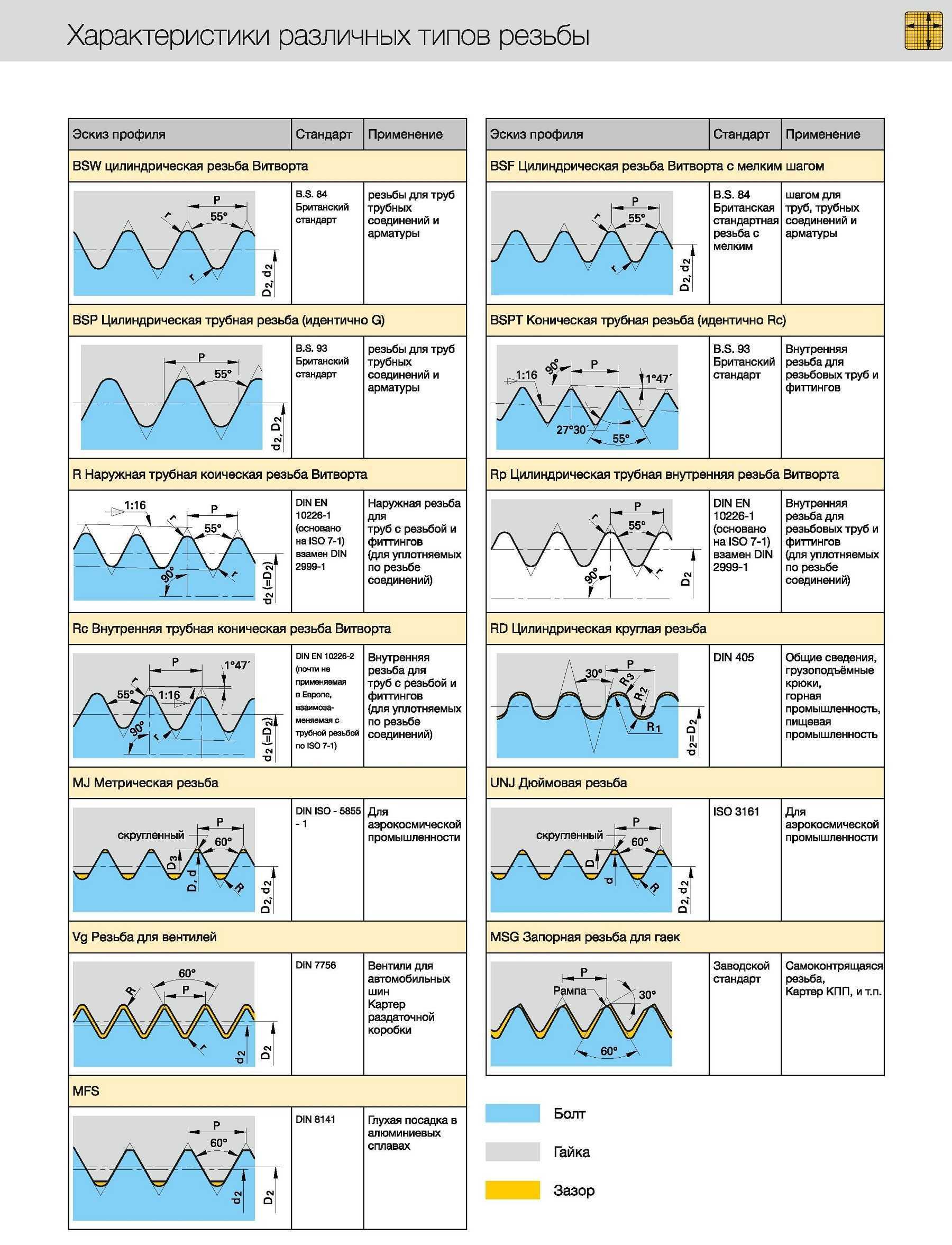

Еще могут пригодиться виды резьб, которые могут быть на импортной арматуре и комплектующих. Это резьба Витворта, которая обозначается BSW, если она имеет крупный шаг и BSF — с мелким шагом. Именно этот стандарт взяли за основу при разработке трубных резьб в СССР. Так что резьбы Витворта и трубные резьбы, изготовленные по стандарту, совместимы.

Виды резьбы и области их применения

Есть и другие профили, но они относятся к ходовым и очень специфичны. В обычных условиях не нужны. Для общего развития скажем, что есть еще прямоугольная и трапециевидная формы.

Где какая используется

Теперь о том, где какой тип резьбы применяется. Метрическая наносится на анкеры, болты, шпильки, гайки и другие крепежные элементы. Нанесенная на цилиндрическую поверхность не обеспечивает герметичность, поэтому для трубопроводов является не лучшим выбором. Однако, ее используют, а для герметичности «садят» на подмотку — паклю или фум ленту. Кроме сантехники применяется при сборке каркасов из круглых труб на резьбовом соединении.

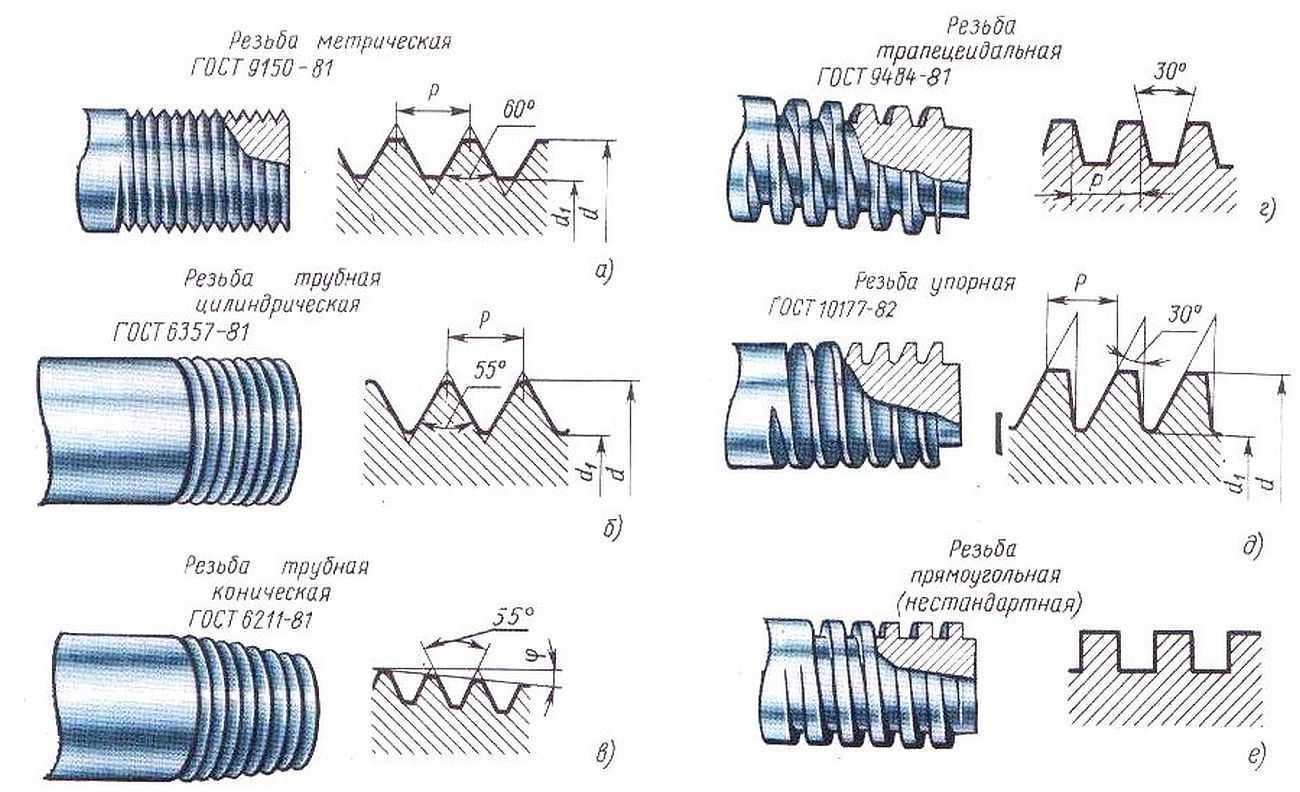

Какая бывает резьба: профили и стандарты

Картина меняется при нанесении метрической резьбы на коническую поверхность. Такое соединение имеет высокую степень герметичности. Именно метрическая коническая резьба наносится на крышки, применяется в промышленных трубопроводах, для транспортировки газа и жидкостей, которые выделяют летучие вещества. В быту применение конической резьбы ограничено, так как требуется особое оборудование для ее нанесения.

Нетрудно догадаться, в трубопроводах применяется трубная резьба. Благодаря плавным линиям профиля, даже без дополнительного уплотнения, соединение герметично. Именно этот тип наносится на сгонах, уголках, тройниках, других устройствах, которые применяются при сборке водопровода, отопления и канализации.

Металлопластик

Металлопластик — это два слоя сшитого (усиленного поперечными связями между молекулами полимера) полиэтилена с тонкой алюминиевой трубкой между ними. При монтаже используются три способа соединения.

Компрессионные фитинги

Диаметры: любые.

Толщина стенок: любая.

Достоинство: применение простейшего ручного инструмента. Я обычно использую для сборки фитинга пару разводных ключей

Недостаток: качество соединения зависит от правильной технологии сборки. Если не калибровать трубу, смещение резиновых уплотнительных колец по штуцеру приведет к появлению течи после нескольких циклов нагрева и охлаждения.

Технология:

1. Обрезаем трубу ножницами-труборезом;
2. Калибруем ее и снимаем внутреннюю фаску ;
3. Надеваем на трубу накидную гайку и разрезное кольцо;
4. Наносим на штуцер фитинга силиконовую смазку;
5. Аккуратно, чтобы не сместить уплотнительные кольца, надеваем трубу на штуцер;
6. До упора смещаем к фитингу разрезное кольцо и гайку;

1. Затягиваем гайку до ощутимого сопротивления.

Пресс-фитинги

Их единственное отличие от предыдущего решения — в том, что вместо накидной гайки и разрезного кольца труба обжимается на штуцере гильзой из нержавеющей стали.

Диаметр: любой.

Толщина стенок: любая.

Достоинство: правильно выполненное соединение не дает течи при любых перепадах температуры.

Здравствуйте уважаемые посетители. Давным-давно, в те еще времена, когда в России, только что было разрешено использование CВ диапазона радиосвязи, срочно потребовалась простенькая антенна. Естественно самая простая и не требующая СУ (согласующих устройств), это GP. В распоряжении были трубки от старого «Волнового канала» и разломанная раскладушка.

Нужно было соединить три трубки в единое целое, т.е. получить штырь длиной 2,7м. Внутренний диаметр трубок от раскладушки был на 2мм больше наружного диаметра трубок от старой антенны. Вот здесь и пришла идея использовать разрезной патрубок, который мог иметь внутренний диаметр, как больше наружного диаметра соединяемых трубок, так и меньше его. В первом случае в патрубке необходимо сделать пропил такой ширины, при которой бы при сжатии патрубка хомутами, он плотно обжимал соединяемую трубку.

Соединенные таки способом трубки имеют хороший электрический контакт. Соединение получается прочным. При необходимости вся система очень быстро разбирается. Надеюсь все понятно из фото 1 и 2. На фото 1 показан как раз один из патрубков антенны GP, видны следы от старых хомутов. Таким способом можно соединять и деревянные детали.

Используя такое соединение (смотрим фото 3), можно изготовить разборные, легкие подпорки под ветви плодовых деревьев. В магазинах продаются черенки для граблей, которые имеют длину 1,2… 1,5 метра, диаметр от 3 до 4см.

Используя пару таких черенков, пару червячных хомутов и разрезной патрубок из алюминиевой трубки подходящего диаметра, можно сделать прекрасную подпорку. Еще одно преимущество такого соединения, это возможность подтянуть хомуты, когда, например, усыхает древесина черенка. Пару оборотов отвертки – и соединение опять становится жестким. Иногда ломаются черенки лопат, особенно, когда они сделаны из березы, а под рукой нового нет, в этом случае тоже можно применить такое соединение в месте излома. Получается своего рода бандаж.

Три года у меня сломалось косовище у косы в том месте, где была врезана рукоять. Пересаживать косу дело очень серьезное и кропотливое. Опять вспомнил про разрезной патрубок. Думал временно, а получилось как у русских. Косовище сломалось так, что пришлось его укоротить, поэтому вместо разрезного патрубка я использовал трубку с разрезанными концами. Вот, как все выглядит.
