Прочистка канализации гидродинамическим способом: что это такое (видео)

Форсунка для очистки канализации

Одним из важнейших элементов в гидродинамических аппаратах является форсунка, то есть насадка для очистки.

Такие насадки бывают разных видов. Чтобы удалить твердый налет, рекомендуется использовать форсунки с вращательными движениями. Именно такие изделия подходят для устранения воздушных пробок. Донные насадки удаляют более простые засоры.

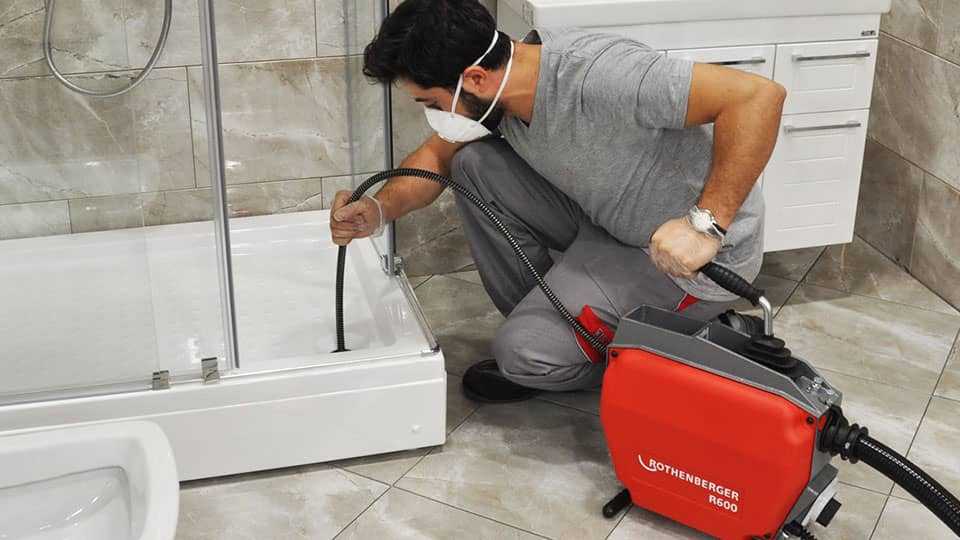

Выполнять очистку канализации следует в защитном костюме

Внешне форсунки напоминают металлические насадки, как наконечники от ракеты, разного размера и свойства:

Остроконечные;
Шарообразные;
С цепями.

У каждой форсунки свое предназначение, и, чтобы работа была выполнена на высшем уровне, их необходимо правильно подбирать — с учетом диаметра труб и количества работы.

Как работают гидродинамические машины?

Рассмотрим особенности работы гидродинамических машин:

Гидродинамические машины различной мощности обеспечивают нагнетание водной струи под давлением в 150 атмосфер.
В зависимости от конкретных условий на сопло агрегата одевается одна из форсунок – роторная, пробивная и др.

Ассортимент насадок для промывочной машины

Под действием реактивной силы осуществляется продвижение сопла внутрь трубы, при этом корпус пробивает засор, а струи воды, направленные противоположно движению сопла, смывают все загрязнения со стенок труб.
Подача воды и маневренность сопла осуществляется при помощи гибкого шланга.

Гидродинамическая чистка

В особо запущенных случаях приборами наподобие вантуза не справиться, будут необходимы более эффективные средства и методы. Одним из таких является гидродинамическая прочистка, которая проводится при помощи гидродинамической машины для прочистки канализационных труб.

Принцип действия такого способа — это механическая обработка внутренней поверхности труб струей воды под сильным давлением при помощи этой машины. Сильное давление ошкуривает поверхность, убирает засоры.

Конструкция и принцип действия гидродинамического оборудования

Гидродинамическая машина действует следующим образом: рабочий орган, имеющий насадку, помещают в начало участка прочистки. Запускают компрессор — энергетическое устройство для повышения давления. От этого устройства по шлангу под сильным давлением поступает мощная струя воды, проталкивающая шланг по всему участку прочистки и разбивая при этом весь накопленный мусор, тем самым осуществляя прочистку канализационных труб. Человек в этом процессе только контролирует направление шланга и регулирует струю воды.

Виды сопел для проведения гидродинамической очистки

Выделяется несколько видов сопел:

Универсальные сопла, применяемые для устранения обыкновенных засоров.
Пробивные сопла, используемые для ликвидации старых и плотных образований.
Для очистки ливневых канализационных стоков, листьев, песка, каких-либо веток используются донные сопла.
Цепочно-карусельные применяются для устранения плотных новообразований, которые не были ликвидированы при помощи другого механического воздействия.

Насадки для машин имеют форсунки прямого и обратного действия. Прямые запускают воду вперед, а из обратных по диагонали вода движется назад.

Плюсы гидродинамического метода очистки канализации

Выделяют следующие преимущества гидродинамической прочистки труб канализации:

полное очищение внутренней полости от постороннего мусора;
осуществление прочистки происходит по всей длине трубопровода;
водная струя под высоким давлением не повреждает стенки трубопровода;
гидродинамическая очистка может быть применена против засоров любой сложности и давности;
очистка проходит быстро: в квартире процесс займет не более часа, в частном доме — около 4-8 часов;
работать можно с любыми конфигурациями трубопровода, ведь с таким методом есть доступность к самым трудным и удаленным его участкам;
владелец частного дома может прочищать не только собственную домашнюю канализацию, но и ливневку;
ледяные пробки не будут препятствовать очистке, ведь их легко разрушить, подав в трубопровод горячую воду.

Минусов такой метод имеет всего один: необходимость покупать оборудование, которое стоит недешево.

Плюсы, минусы и сферы применения

Основное применение метода – очистка канализационных трубопроводов. Кроме этого гидродинамическую обработку можно применять для очистки:

труб водоснабжения;
отопительных трубопроводов и теплообменников;
ливневой канализации;
дренажных систем;
колодцев и скважин от заиливания.

Преимущества гидродинамической промывки канализации перед другими методами:

стенки очищаются полностью, в то время как назначение вантуза или троса – пробить пробку, после чего осадок продолжает скапливаться;
прочистка канализационных труб гидродинамическим способом осуществляется по всей длине трубопровода, в то время как трос удаляет засор локально, на определенном участке, при этом пробка может образоваться дальше по ходу;Прочистка канализационного трубопровода с помощью промышленного оборудования
в отличие от троса водяная струя воздействует на стенки и соединения труб деликатно, без риска их повредить;
метод эффективен при засорах высокой сложности. Химические средства тоже воздействуют изнутри на всю магистраль, но их эффективность ниже. Самые сильнодействующие рекомендованы не для всех труб, в то время как технология прочистки канализации гидродинамическим способом ограничений не имеет;
высокая скорость обработки: чистка трубопровода в частном доме займет не больше полдня, в квартире – час;
доступ к труднодоступным и удаленным участкам (вплоть до 50 метров от места введения насадки). Конфигурация трубопровода значения не имеет;
если вы владелец частного дома, вы можете промывать машинкой не только домашнюю канализацию, но и, к примеру, ливневку. Чистить ливневку химическими методами нерационально, поскольку вы потом не сможете использовать эту воду для технических целей. Тем более вы не станете применять химию для обработки скважины с питьевой водой;
очистке не препятствуют ледяные пробки. Для их разрушения можно подавать в трубы горячую воду. Это делает оборудование незаменимым на дачных участках в зимнее время: ледяную пробку в наружной части трубопровода не осилят ни трос, ни химическое средство.

Минус у технологии только один: необходимость покупки оборудования либо дороговизна обработки (если нанимать профессионалов). Порядок цен на услуги профессиональных фирм:

наружная канализация (в т.ч. магистральная) – 110 р. за метр погонный;
внутренняя – 100;
общая (комплексная) – 100;
ливневая – 90.

Цены пугают, но эффект такой прочистки держится до 10 лет. Сами аппараты стоят от 500 долларов и дороже, вряд ли их имеет смысл приобретать, если только вы не планируете многоцелевое или коммерческое использование.

Мобильное устройство для прочистки труб системы канализации

Оборудование для гидродинамической промывки канализации

Выбор техники для промывки канализационных засоров зависит от характеристик последних. Специалисты учитывают диаметр трубы, и как следствие – размеры пробки и требуемое давление для ее удаления. Затем рассчитывается примерное расстояние от входа в трубопровод до проблемного места. Исходя из этого подбирают шланг соответствующей длины.

После расчета этих параметров выбирают вид техники для промывки системы – спецмашина, установка или мобильный агрегат. От этого зависит стоимость работы, ее продолжительность и эффективность. Рекомендуется ознакомиться с каждым видом техники.

Гидродинамическая машина для прочистки канализации

Представляет собой автономный комплекс, в котором применяется один или более мощных компрессоров для создания давления. Для их работы используют двигатель внутреннего сгорания. Это делает комплекс полностью автономным, он может работать без подключения к электроэнергии в любой точке канализационной системы.

Особенности эксплуатации гидродинамической машины для прочистки канализации:

Максимальное давление до 300 атм.
Можно использовать шланги длиной до 250 м.
Необходимо места для развертывания комплекса.
Не применяются в частных домах из-за высокой стоимости аренды.

Подобную технику заказывают коммунальные предприятия, промышленные и коммерческие структуры. Она применяется в сельском хозяйстве, где засорение трубопроводов случается часто.

Есть менее мощные модели, которые сделаны в виде прицепов. Они обладают лучшей маневренностью, работа не зависит от двигателя машины. Стоимость их аренды меньше, а по техническим характеристикам они немного уступают спецмашинам.

Установка для гидродинамической очистки канализации

Для работы с автономными сетями или центральной канализацией в жилых домах применяют компактные модели. Они состоят из компрессора средней мощности с подключением к электродвигателю. Вся конструкция размещается на раме, для транспортировки есть небольшие колеса.

Несмотря на небольшие размеры подобные модели успешно справляются с промывкой бытовых систем. Преимущества – небольшая стоимость услуг, возможность разместить установку в помещении для удалена засора во внутридомовой магистрали.

Нюансы работы:

Максимальное давление – до 200 атм.
Длина гибкого шланга – до 60 м.
Рассчитаны для труб диаметром до 250 мм.
Во многих моделях нужно подключение к электросети.

Для работы подобных установок нужно подключение к проточной воде. Расход жидкости – 7-30 л/сек в зависимости от диаметра трубы. Чем больше этот параметр, тем выше расход воды. Характеристики электропитания стандартные – 220 В.

Особенность гидродинамической очистки канализации внутри зданий – использование установок с меньшим давлением, расходом воды. Это нужно для предотвращения обратного вытекания жидкости. Изменение давления происходит постепенно, снижается скорость удаления засора. Но это нужно в целях безопасности – сохранение целостности трубы, соединений.

Насадки

Выбор форсунки зависит от особенностей пробки, ее плотности, расположения в канализационной магистрали. В процессе очистки иногда требуется замена насадки для эффективного удаления засора. Поэтому при выборе услуги нужно уточнить наличие набора форсунок.

В зависимости от особенностей загрязнения применяют насадки следующих видов:

Стандартная. По бокам расположено несколько сопел, используется для удаления бытовых засоров.
Пробивочная. Форма как у стандартной, но есть переднее сопло. Часто применяется для разбития ледяных пробок.
Донная. Имеет клиновидную форму, нужна для расчистки на дне колодцев или отстойников.
Режущая. Бывает спиралевидной, треугольной или зубчатой. Особенность – четыре сопла направлены вперед. Нужна для удаления особо твердых пробок.
Роторная. Основная часть вращающаяся, нужна для очистки внутренней поверхности труб, используется для промывки ливневой канализации.
Роторно-вибрационная. Применяется для особо твердых отложений. Особенность – большая площадь обработки.
Угловая. Нужная для прочистки поворотных узлов канализационного трубопровода.

Кроме этих насадок могут использоваться специальные. Причина – прочистка канализации гидродинамическим способом выполняется в системе с уникальным расположением трубопроводов, предъявляются особые требования.

Виды насадок для гидродинамической установки

От верного выбора насадки непосредственно зависит эффективность работы гидродинамической машины в каждом конкретном случае. Есть несколько разновидностей насадок:

Универсальные. Лучше всего подходят для обслуживания бытовых канализационных сетей малой протяженности. Универсальные насадки обеспечивают хорошую маневренность, что позволяет производить прочистку в максимально сжатые сроки.
Роторные. В процессе работы насадка вращается вокруг своей оси, благодаря чему струи воды воздействуют на засоры под постоянно меняющимися углами. Эффективны в борьбе с жировыми отложениями.
Гранатообразные. Область применения – магистральные трубопроводы крупного диаметра. Отличаются мощной чистящей струей и увеличенной тягой.
Трехгранные. Предназначены для сложных засоров, с которыми не всегда удается справиться при помощи универсальных насадок. Благодаря своей форме, к воздействию водяных струй добавляется режущий и пилящий эффект от заостренных граней.
Донные. Предназначены для прочистки дренажных систем и ливневой канализации, где отложения по большей части скапливаются на дне трубопровода. По форме насадка напоминает утолщенную лопатку, оснащенную клиновидным концом с соплами.

Различаются насадки и по количеству струй. Струя бывает одна (центральная), либо несколько, равномерно распределенных на передней части устройства.

Любая насадка оснащается форсунками прямого и обратного типа. Первые выбрасывают струи воды вдоль направления движения, и отвечают за устранение засоров. Во вторых струи жидкости направлены назад, обеспечивая установке реактивную тягу, необходимую для продвижения по трубопроводу.

Принцип очистки

Для осуществления водной прочистки канализационной системы используется специальная машина. Она при помощи электрического привода передает воду в трубопровод под высоким давлением. Сила движения потока так велика, что за считанные минуты она может очистить магистральную трубу от каменных или древесных засорений, фекальных образований на стенках коммуникации и минеральных наростов.

Фото — эффект после чистки

Ранее прочистка канализации гидродинамическим способом использовалась только как вспомогательное средство после использования механических или химических методик. Сейчас же мастера все чаще применяют этот способ как самостоятельный вариант избавления от серьезных засоров

Для достижения нужного эффекта важно не только подобрать нужную мощность устройства, но и насадку и диаметр трубы, которая будет выводить в магистраль воду

Преимущества гидродинамической чистки:

Высокая скорость работы. Специалисты отмечают, что вода под давлением справляется с засорами значительно быстрее, нежели сантехнические тросы или химические реагенты;
Безопасность. Далеко не во всех трубах можно работать стальными шнурами, в большинстве случаев есть вероятность нарушения герметизации системы. В это же время гидравлика разрешена даже для чистки старых трубопроводов из чугуна;
Широкая область воздействия. Данное оборудование, в зависимости от своего назначения, может использоваться для прочистки наружной канализации, дренажных стоков, квартирных магистралей и прочих видов канализации.

Гидродинамическая машина, которой обеспечивается прочистка канализации, имеет довольно простой принцип действия. Её один шланг подключается к источнику воды, из которого перекачивают жидкость. Благодаря наличию специального привода, обеспечивается сильнейшее нагнетание поступающей водной струи – вплоть до 150 атмосфер.

Фото — профессиональная чистка

На трубку, которая будет проводиться в канализационный трубопровод, надевается специальная насадка. В зависимости от расположения в ней отверстий, поступающая в трубу вода будет направлена исключительно на место образования засора или и на стенки. Оборудование полностью контролируется специалистами. Во время работы нужно периодически менять положение трубки, иначе засор может полностью не смыться, и тогда придется повторять процедуру. После окончания чистки многие сантехники рекомендуют промывать канализации специальными химическими очистителями, но это необязательно.

Фото — насадка для гидродинамической чистки

Засоры канализационной магистрали

Причины

В стоковую магистраль попал крупный мусор
Внутри труб скопилось много жира. На отложения налипли частицы отходов (волосы, мелкий мусор)

Гидродинамическое оборудование

Гидродинамическое удаление засоров – это механическое устранение закупорки внутри системы водой подающейся под высоким давлением.

Работает система следующим образом. В трубу погружают устройство, до места засора, оно оснащено форсунками. Часть отверстий для подачи воды расположены на основании механизма, вторая часть с обратной стороны. К устройству подведен шланг, он не только подает воду, но так же регулирует направление агрегата.

Вода двигающаяся в обратном направлении завершает очистку, удаляя остатки грязи со стенок трубы. Таким образом происходит устранение основного засора и дальнейшая очистка всей трубы.

Конструкция устройства

Гидродинамический агрегат состоит из компрессора с электрическим приводом или ДВС, к которому подключен шланг. На конце троса крепится насадка с форсунками.

Различают два вида устройств: промышленные и бытовые

Устройства бытовые чаще всего переносные, однофазные. Промышленные агрегаты обладают большей мощностью, функционируют от бензинового двигателя автомобиля на котором установлены.

Область применения гидродинамического оборудования

Прочистка СХВ и ГВС
Обработка систем отопления
Устранение засоров в ливневках
Очистка дренажных систем
Удаление ила в колодцах и скважинах.

Плюсы

Полная очистка стенок системы. Ни один другой способ этого не сделает и устранение неполадки будет временным.
Чистится вся система, а не только место засора.
Не наносится ущерб трубам
Гидродинамическая очистка разрешена, для труб из любого материала.
Процедура занимает мало времени.
Метраж рабочей зоны 50 метров. Строение магистрали значения не имеет.
Устройство устраняет ледяные пробки, что актуально для частного сектора. При замерзании труб удалить наледь практически невозможно. Для этого в систему очистки подается теплая вода.

Минус

Оборудование дорогостоящее
Вызов специалистов обойдется также не дешево. Цена за услугу от 90 руб до 110 руб за каждый метр трубопровода.

Гидродинамическая очистка очень эффективная. Результат сохраняется на протяжении десятка лет.

Это интересно: Каталог размеров канализационных труб ПВХ

Химический способ промывки

Наиболее эффективен для удаления застарелых отложений, которые уже успели закристаллизоваться и перешли в твердое состояние. Простыми средствами в данном случае бывает затруднительно провести качественную очистку.

Под воздействием специального очищающего химического состава, который в обязательном порядке проходит сертификацию, происходит растворение как органических, так и неорганических соединений.

Химическая промывка канализационных сетей осуществляетсяспециальным оборудованием, которое подает вспененный раствор реактива в систему под высоким давлением, наиболее эффективным является комбинация этого метода и термической промывки. Данный способ является достаточно дорогостоящим из-за высокой цены на химические средства.

Причины засоров канализации

Причина возникновения первых кроется в ненадлежащем обращении с системой.

Технологические засоры формируются в результате неправильной проектировки или износа труб.

На производстве загрязнение канализации часто происходит из-за того, что скорость передвижения воды по трубам меньше по сравнению с самоочищающей скоростью. В анаэробных условиях начинается процесс гниения выпавшего осадка, способствующий выделению сероводорода, который негативно воздействует на качество воды и разрушает железобетонные и стальные трубы.

Работа любого предприятия общественного питания сопровождается жировыми отходами. Многие производители утилизируют их в канализационную систему. Слитый жир оседает на стенках труб, что обязательно приведет к засору.

Еще одна причина — частое применение моющих, чистящих и химически агрессивных средств, способствующих разъеданию поверхности труб и формированию вредоносных отложений. В их число входят концентрированные жидкости для мытья посуды и стиральные порошки, в составе которых имеется большое количество ПАВов (поверхностно-активные вещества).

Если во время сооружения канализации были нарушены правила монтажа, то возрастает вероятность застоя сточных вод при использовании системы. Угловатости труб, гидрозатворы и сужения также являются причиной образования засоров. При прохождении грязной воды по канализационным трубам частички мусора налипают на участках поворота, что постепенно приводит к плотным отложениям. Нестыковка элементов, зазоры между трубами и неверно установленная резиновая прокладка аналогично могут повлечь возникновение затора. Причина самых сложных засоров — переполненный колодец, сточная яма или септик. Застой воды в трубах и налипший осадок приводят к закупорке какого-нибудь участка системы.

Частым засорам подвержены и ливневые канализации. Там скапливаются песок и опавшие листья. Более трудно очистить ливневую канализацию закрытого типа, когда трубы проложены под землей.

Оборудование и насадки – особенности выбора

Насадки (форсунки) для гидродинамической промывки канализации бывают нескольких типов:

вращающиеся насадки предназначены для разрушения сильно отвердевшего осадка;
пробивочные – удаляют старые засоры и воздушные пробки;
донные – ликвидируют песок, ил, шлам. Подходят для очистки колодца, ливневки;
цепные (режущие) – для удаления попавших в трубы посторонних предметов и корневых засоров. За счет возможности измельчения разных веществ этот вариант оптимален для самых запущенных, уплотненных пробок;
роторные – для очистки внутренней полости труб от жировых отложений. Их же можно использовать для прочистки ливневой канализации;
угловые – для обработки изгибающихся частей трубопровода;
универсальные могут выполнять несколько функций.

Устройство насадок в общих чертах одинаково, форма различна. Различно и количество струй – одна центральная или несколько.

Виды насадок для гидродинамической чистки

На что обратить внимание при выборе аппарата:

сечение трубопровода, на которое рассчитана машина. Бытовые приборы чистят трубы от 5 до 35 сантиметров. Свыше 35 сантиметров потребуется промышленная бензиновая установка на колесной базе;
длина трассы. Длина шланга начинается с 15 метров. Профессиональные аппараты имеют шланги 30 метров и больше;
бытовой/полупрофессиональный аппарат может быть переносным или на колесах для удобства транспортировки. Выбор зависит от условий, в которых вам предстоит работать.

Если вы собираетесь купить оборудование для постоянной работы, выбор зависит от будущей клиентуры:

для обслуживания квартир подойдет портативная мобильная модель;
для систем ливневой канализации в дачных поселках или для очистки магистральных трубопроводов потребуется мощная установка на автомобильном шасси.

Преимущество первых (как правило, электрических) – компактность, бесшумность (оснащены звукоизолирующим кожухом), простота транспортировки (можно возить в багажнике легковой машины).

Достоинства вторых – высокая мощность и независимость от электричества. Чаще всего это бензиновые модели, которые работают от двигателя машины. Автономность позволяет использовать оборудование в районах, где электричество отсутствует или подается с перебоями.

Несколько популярных полупрофессиональных аппаратов:

HD 13/100 – электрическая модель на 2,3 киловатта. Работает под давлением 100 атмосфер, расход воды – 13 литров, длина шланга – 30 метров, возможное сечение трубопровода – 4-15 сантиметров;
HD 17/190 – электрическая, 5 киловатт, 190 атмосфер, 17 литров, 40 метров, 4-20 сантиметров;
HD 19/180 – бензиновая, 6,5 л/с, 180 атмосфер, 19 литров, 40 метров, 4-20 сантиметров;
Ridgid KJ-1590 – электрическая, 2,2 киловатта, 92 атмосферы, 15 литров, 20 метров, 5-15 сантиметров;
Ridgid KJ-2200 – бензиновая, 5,5 л/с, 150 атмосфер, 9 литров, 30 метров, 5-15 сантиметров;
Ridgid KJ-3000 – бензиновая, 13 л/с, 208 атмосфер, 15 литров, 60 метров, 5-20 сантиметров;
ECO 2221 – трубы до 25 см, длина шланга – 25 метров;
ПРЕУС Б1515 – трубы до 15 см, шланг – 15 метров;
Посейдон ВНА-Б-210-10 – до 15 см, 15 метров.

Пример машины для прочистки канализации

Для дачных нужд можно приобрести автомобильную мини-мойку «KARCHER» или аналогичную, с функцией очистки труб. Мойку можно использовать, в том числе, для помывки фасада и других бытовых целей, так что приобретение оправдано. Аппарат позволяет выполнить промывку трубопровода 15 метров длиной.

Цены на мини-мойки несопоставимы со стоимостью вышеперечисленных аппаратов:

KARCHERK 5 Basic – от 16 тыс. рублей;
BOSCH Aquatak AQT 37-13 Plus – от 12;
GREENWORKS GPWG2 – от 8 тысяч;
Sterwins 160 бар – от 13.

Сравните:

ECO – от 105 тысяч;
Преус – от 72;
Посейдон – от 62.

Шланг и комплект насадок для мини-мойки, скорее всего, придется докупать отдельно, в базовую комплектацию они не входят. Комплект для труб «KARCHER» с 15-метровым шлангом обойдется в 5-6 тысяч.

Что это такое

Механическая прочистка канализации — это технология устранения засоров с помощью гибкого металлического троса. Его вводят в полость трубопроводов до момента контакта с пробкой. Трос вращают вокруг продольной оси, погружая его конец в тело засора. От этого пробка разрушается и понемногу смывается в трубу или выводится наружу.

Рабочий конец троса снабжается наконечником. Есть много разных видов насадок, предназначенных для работы с пробками определенной плотности и консистенции. Самый популярный наконечник сделан в виде пространственной спирали, расширяющейся к средней части насадки. Есть и другие формы, способные захватывать и удалять тряпки, посторонние предметы, куски твердых пробок. Эффективность, с которой производится механическая прочистка канализационных труб, во многом зависит от удачного выбора наконечника. При использовании специального оборудования, как правило, несколько раз меняют насадки, добиваясь максимальной чистоты обработки труб. Наиболее распространенные виды насадок:

донная. Используется для разрыхления и удаления камней, песка, скоплений твердых частиц;
пробивная. Способна разрушить плотные, старые пробки;
насадка крюк. Способна удалять скопления волос, шерсти, волокнистых отложений, ветоши;
петля. Применяется для прочистки унитазов.

Несмотря на высокую популярность, механическая прочистка канализации не считается универсальным способом. Если засор образован мягкими или аморфными наслоениями, использование механического инструмента не всегда дает нужный эффект. При обслуживании крупных линий эту методику обычно совмещают с другими технологиями, чтобы удалить все виды наслоений или посторонних предметов. На небольших участках систем (квартира, частный дом) бывает достаточно одной процедуры, хотя результат не всегда позволяет надолго решить проблему.
