Опрессовка теплого пола: как опрессовать, заполнение воздухом, водой, теплоносителем, проверка водяного пола перед заливкой, давление в трубах

Предназначение процесса для теплых полов

На сегодняшний день популярным дополнительным видом отопления является панельное. Это связано с тем, что обогревательные системы такого типа рациональны в применении и имеют много достоинств.

Несмотря на то что производители труб продают свою продукцию с гарантией и обещают достойное качество, не всегда такие утверждения правдивы. Поэтому нужно убедиться наверняка, может ли термостойкая труба использоваться при таком варианте отопления. В качестве примера качества ее монтажа можно привести такую ситуацию, когда во время перепада напора может возникать течь в раковине или умывальнике.

Применение опрессовочного процесса для конструкции нужно, чтобы:

Убедиться в качественном соединении всей отопительной системы на фитингах.
Проверить отсутствие дефектов и качество работы используемых труб.

Таким способом удобно проверять целостность системы не только всего здания, но и одной комнаты. Проверка труб может проводиться даже в том случае, если ещё не был установлен котел.

Процесс опрессовки труб обогрева

Опрессовка теплого пола воздухом

Если нет возможности залить воду, опрессовку теплого пола можно провести воздухом. Проверяем, все ли краны герметично закрыты, в т. ч. сливные, краны Маевского и пр. На время опрессовки воздухом автоматический воздухоотводчик откручиваем и ставим на его место заглушку.

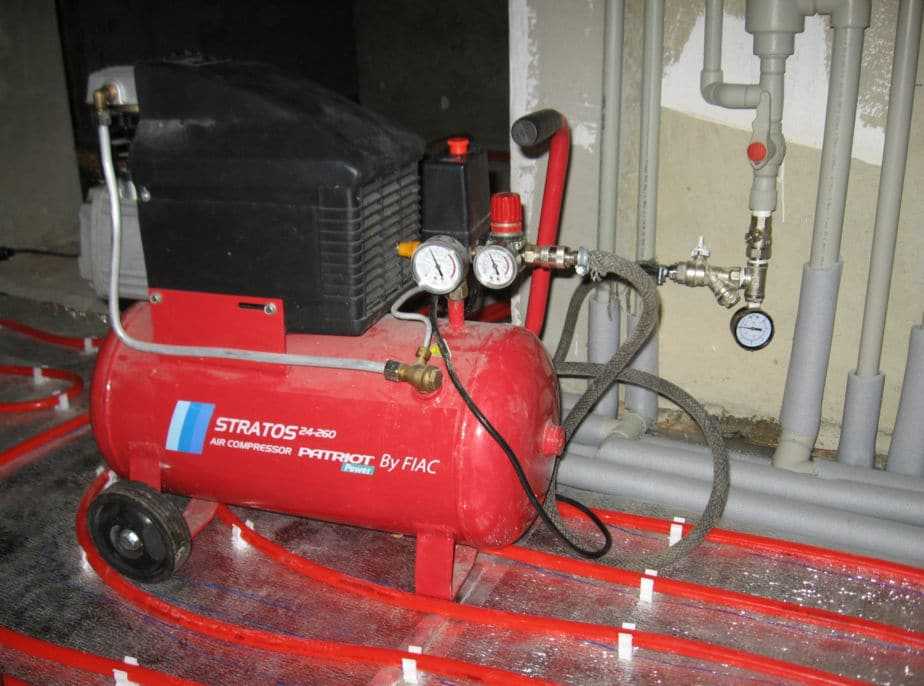

Для создания давления нужен будет компрессор, автомобильный насос с манометром или т. п. Чтобы присоединить шланг от насоса (компрессора), должен быть штуцер, а после него — кран (кран здесь потому, что все компрессоры пропускают воздух, не держат, когда перестаём качать).

Рекомендуемое давление при опрессовке воздухом раза в 2-3 выше рабочего. То есть, если рабочее давление 1.5-2 атмосферы, то при опрессовке порядка 4…5 атм.

Важно! Давление в 4-5 атм. создаётся только в теплом полу, а НЕ на участке от котла до коллектора

Причина: многие котлы рассчитаны на давление до 3 атм., большее давление может повредить котлу. Участок «котёл — коллектор» проверяем потом отдельно на допустимом для котла давлении

Участок «котёл — коллектор» проверяем потом отдельно на допустимом для котла давлении.

Есть специальные опрессовщики:

— однако, это удовольствие не из дешёвых, если делаем систему для себя, то раскошеливаться на один раз смысла нет.

Итак, закачали воздух до давления 4 атм., затем закрываем кран и оставляем систему под давлением на сутки, наблюдаем за падением давления. Падения давление быть не должно, но всё равно чуть-чуть будет, т. к. при закачке компрессор немного нагревает воздух, который потом остынет.

Внимание! Давление в теплом полу оставляем до конца заливки чистовой стяжки. После того, как давление создали, нужно обмылить все соединения, мыльным раствором, можно даже средством для чистки стёкол

Так, по появившимся пузырькам воздуха мы увидим, где соединение не плотное

После того, как давление создали, нужно обмылить все соединения, мыльным раствором, можно даже средством для чистки стёкол. Так, по появившимся пузырькам воздуха мы увидим, где соединение не плотное.

Особенности гидравлического испытания в зависимости от типа труб

Водяное напольное отопление можно укладывать используя различные виды труб:

Металлопластиковые трубы. При сооружении тёплых гидрополов из металлопластиковых труб, рекомендовано производить опрессовку путём нагнетания холодной воды. При этом максимально допустимое давление должно составлять 6 Бар. Тестирование производится в течении одних суток.

Если давление остаётся неизменным, то всё в норме, можно переходить к возведению стяжки, при этом нужно учитывать, что заливка осуществляется при наличии давления в системе. Кроме того, если проверка производится при давлении выше 4 Бар, следует закрутить воздухоотводчики, иначе через них может проходить вода.

Трубопровод из сшитого полиэтилена производится по современной технологии, позволяющей сшивать молекулы поперечно. При тесте с таким трубопроводом, создаётся повышенное давление (минимум 6 Бар). Через 30 минут, если давление упадёт, его нужно восстановить, и протестировать систему ещё в течении тридцати минут. Затем процедуру надо повторить, тёплый пол должен поработать в таком режиме ещё 24 часа. Если, по истечению этого периода давление снизилось максимум на 1,5 Бар, то считается, что тестирование прошло удачно.

Бывает, что после теста холодной водой, рекомендовано провести тестирование с горячим теплоносителем. При этом надо несколько дней осуществлять проверку всех стыков и соединений. Если уровень давления будет в норме, то после того как система остынет, можно заливать стяжку.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

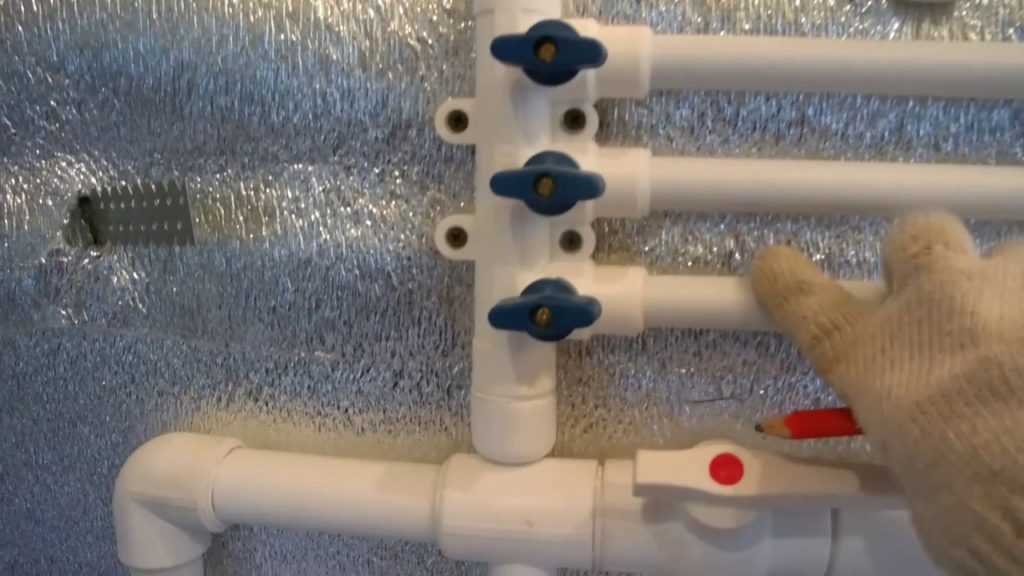

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Воздушная опрессовка

Проверка воздухом проводится в тех случаях, когда использовать для этого воду по какой-то причине невозможно.

Как это происходит:

Проверка на герметичность начинается с закрытия всех кранов, в том числе крана Маевского. В случае использования автоматического воздухоотводчика, его нужно демонтировать, заглушив посадочное место сплошной вставкой.
Подключение нагнетателя воздуха. Его роль может выполнять автомобильный насос с манометром или компрессор. Коммутация соединительного шланга осуществляется при помощи штуцера и крана, установленного дальше. В системе нужно создать такое давление, чтобы оно превысило рабочее значение в 2–3 раза.
Создание избыточного давления в трубах теплого пола на уровне от 4 до 5 атм происходит только в водяном контуре. Промежуток между коллектором и котлом для этого не предназначен из-за реальной угрозы повреждения котла. Как правило, отопительное оборудование в состоянии переносить давление не более 3 атм. Для тестирования данного участка трубопровода проводится автономная опрессовка, с созданием допустимого максимума.
После достижения необходимого давления кран нужно перекрыть, сделав паузу в работе на сутки. На протяжении всего этого времени внимательно следят за показателями манометра

Важно понимать, какое давление должно быть в теплых полах: допускается лишь незначительное его снижение (не более, чем 0,5 атм) из-за остывания воздуха. Дело в том, что процесс нагнетания сопровождается его некоторым нагреванием.
Для обнаружения соединительных участков с плохой герметичностью все стыки покрывают мыльным раствором

В этой роли хорошо себя зарекомендовала жидкость для чистки стекол. При обнаружении пузырьков делается вывод о недостаточной плотности соединений. Если после подтягивания проблема не ушла, производят замену прокладок.

Несколько советов

Технические мероприятия по промывке систем отопления

При опрессовке с использованием повышенного давления существует опасность, что трубы могут быть вырваны из гнезд, если применялись монтажные ленты. Чтобы избежать этого, следует заранее с определенным шагом поставить маяки для стяжки и зафиксировать их локальными участками раствора.

После затвердевания образуется каркас, дополнительно удерживающий трубы. Если в процессе монтажа контур привязывался к сетке, то проводить дополнительных укрепляющих мероприятий не нужно.

Перед заливкой во время опрессовки в систему теплоносителя, трубы следует промыть, используя проточную воду. Это позволит удалить из них возможные загрязнения. Для промывки контур несколько раз заполняется и сливается. Окончанием процедуры считается появление на выходе абсолютно чистой жидкости.

Подготовительные работы

Подготовительные работы важны в любом виде ремонта, так как от них зависит итоговый результат. При стяжке полусухой смесью, весь процесс подготовки можно разбить на такие этапы:

тщательная очистка основания;
укладка слоя паро- / гидроизоляции;

Рис. 5 Прокладка гидроизоляции

подготовка поверхности стен;
установка реек – маяков.

Рис. 6 Прокладка маячков для выравнивания пола

Уделите особенное внимание очистке. Используйте пылесос с большой мощностью для того, чтобы полностью ликвидировать пыль и любые другие загрязнения, которые могут привести к ухудшению итогового результата. Также важным моментом является гидроизоляция

Также важным моментом является гидроизоляция

Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора

Также важным моментом является гидроизоляция. Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора.

Изготовление раствора

На этом этапе стоит хорошо подумать, сможете ли вы самостоятельно замешать раствор нужной консистенции и состава. Если вы в себе не уверены, то приобретите лучше готовую смесь, которую замешивают, следуя инструкции на упаковке. Для того чтобы проверить правильность раствора, можно засунуть в него руку, сжать пальцы в кулак. Если при этом выделится вода, значит, раствор вы сделали слишком жидким. Если такой реакции нет, то вы все сделали правильно.

После того, как все предыдущие этапы завершены, можно смело приступать к самой заливке. Для этого все напольное покрытие делится на несколько зон и наполняется смесью. Следите, чтобы толщина покрытия не превышала 40мм. И постоянно выравнивайте правилом залитую поверхность движениями вправо-влево и на себя – такой способ приведет к наилучшим результатам.

Укладка смеси обязательно влечет за собой процесс затирки. Но приступать к этому виду работы стоит через двадцать минут после заливки

Обратите внимание, что не стоит откладывать этот процесс надолго, так как через шесть часов такая работа не будет иметь смысла

Для того, чтобы качественно отшлифовать поверхность, необходимо использовать специальную затирочную машину, которая продается в каждом достойном строительном магазине. Использование этой машины позволяет утрамбовать и идеально выровнять поверхность. Стоит отметить, что эта работа только кажется сложной. На самом деле с ней вполне под силу справиться одному человеку за пару часов.

Рис. 7 Замешивание раствора

Обращаем внимание на то, что после завершения всех работ запускать отопительную систему водяного пола можно примерно через месяц в зависимости от используемых материалов. Входить в полноценный рабочий режим система должна несколько суток. За это время произойдет выход лишнего воздуха из труб

За это время произойдет выход лишнего воздуха из труб

За это время произойдет выход лишнего воздуха из труб.

Ознакомившись с основными этапами работы по заливке теплого водяного пола, можно сделать вывод, что занятие это не простое – требует и времени, сил, финансовых затрат. Но если выполнять все согласно профессиональным инструкциям, то результат превзойдет все ожидания.

Отсутствие расчета тепловых потерь для отопления

Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.

По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.

В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

горячим теплоносителем;
холодной водой;
воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

На коллекторном узле закрываются краны обратки.

Устанавливается давление в районе 2,5 атмосфер.

Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

🟢Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Смотрите это видео на YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

Опрессовка воздухом системы водяных теплых полов

Смотрите это видео на YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Как опрессовывать систему отопления в многоквартирных домах

В таких зданиях испытания проводят работники специальных служб с помощью необходимого оборудования, после завершения которых составляется акт опрессовки должной формы.

Перед началом гидравлических испытаний выполняют подготовительные работы:

сначала визуально осматривается состояние узла подачи, стояков, магистральных труб и других элементов отопительной системы;
проверяется наличие и целостность теплоизоляции на тепловых магистралях.

Перед опрессовкой обязательно промывают систему отопления, если она эксплуатировалась больше 5 лет. Для этого необходимо слить теплоноситель, который может в ней находиться, и промыть ее специальным раствором. Только после этого приступают к гидравлическим испытаниям, которые проходят следующим образом:

систему отопления следует заполнить водой;
при помощи ручного или электрического насоса создают в ней избыточное давление;
с помощью манометра определяют, держится давление или нет, и длиться это должно около 15–30 минут;
если давление не спадает в течение этого времени, значит, с герметизацией все в порядке, утечек никаких нет и все элементы хорошо выдерживают давление;
если давление вдруг упало, то необходимо проверить все элементы (радиаторы, трубы, дополнительное оборудование, соединение) на предмет утечки воды;
как только место утечки будет определено, осуществляют его герметизацию или заменяют элементы (участок трубы, запорную арматуру, соединительный фитинг, радиаторы и др.) и повторяют гидравлические испытания.

Варианты опрессовки

Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:

вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
провести опрессовку теплого пода воздухом.

С использованием воды

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.

Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.

Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.

Очередной рабочий этап – открытие вентиля, установленного перед обраткой.

Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.

Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

Опрессовка теплого пола водой

Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

Опрессовка воздухом

После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.

Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:

сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.

Опрессовка теплого пола воздухом

Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут

К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться

То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Опрессовка труб

С трубами можно обращаться по-разному. Чаще всего, их сваривают, паяют или заталкивают в раструб. Однако в данной статье мы рассмотрим совершенной иное действо – опрессовку труб. Причем, в наше поле зрения попадет не только сам процесс, в результате которого выполняется опрессовка труб, но и технология выполнения данной работы.

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

опрессовка системы отопления осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Величина «контрольного» давления зависит от материала трубы. Чугунные изделия проверяют давлением в 1,5 атмосферы, безнапорные трубы из пластика – давлением в 1,5-2 атмосферы, а напорные трубы – давлением в 10-15 атмосфер.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

вначале закачиваем воздух, контролируя давление по манометру,
после повышения внутреннего давления до нужного результата отключаем нагнетатель,
фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Пневматическая и гидравлическая опрессовка труб: как она производится

Опрессовка трубопровода – это технологическая операция, производимая на сравнительно небольшом изолированном участке трубопровода. Этот участок специальному испытанию подачей повышенного давления, близкому по значению к предельно допустимому. Проведение опрессовки трубопроводов позволяет убедиться в целостности линии, качестве проведения монтажных работ и установки фитингов.

Опрессовка — необходимая и важная операция, позволяющая выявить слабые места в собранном трубопроводе

Слишком тонкий или толстый слой стяжки пола

Если слой стяжки слишком толстый, то у водяного тёплого пола будет большая тепловая инерция. Ночью пол греет, всё нормально.

Защита твердотопливных котлов от перегрева

Стяжка водяного теплого пола

Днём солнце начинает светить в окна, в доме жара и даже если в этот момент выключить тёплые полы, плита тепло будет ещё несколько часов отдавать.

Вечером, наоборот: солнце зашло, плита за день остыла, тёплые полы включили, а они только к ночи нагреются.

В общем, будут большие температурные качели. На Кубани это очень жёстко проявляется из-за резкой смены температур на улице.

Если слой стяжки слишком тонкий, то на полу будет температурная «зебра». То есть часть пола горячая, часть прохладная. Ещё не видел людей, которых бы это не напрягало.
