Параметры выбора нагревательных матов, особенности укладки данного вида теплого пола

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

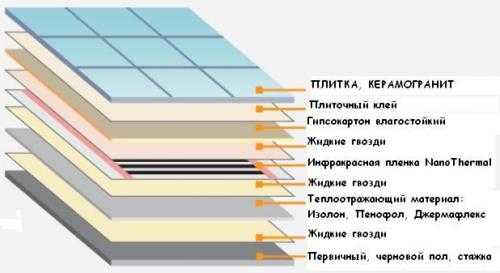

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Технология установки всех видов теплого пола под последующую укладку плитки

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления?

Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Укладка плитки на электрические теплые полы

Укладка напольного покрытия является одним из окончательных этапов ремонтных работ. Конкретно нет четких рамок, в какой последовательности стоит выполнять строительный процесс, и будет укладка напольного покрытия завершающим этапом, или нет. Но, тем не менее, этот момент весьма важен и ответственен, особенно если в роли напольного покрытия выступает керамическая плитка

Стоит обратить особое внимание, если она кладется на электрический теплый пол, для выполнения этой работы требуется квалифицированный специалист.Укладка плитки на кабельные электрические теплые полы включает в себя ряд важных этапов:1) Во-первых, необходимо использовать специальный плиточный клей для теплого пола, который бы выдерживал температуру хотя бы в 50-60 градусов. Так как при первом включении нагревательного элемента, температуру на терморегуляторе выставляют максимальную, и она может составлять 40-50 градусов. Нужно быть уверенным, что клей ее выдержит

Нужно быть уверенным, что клей ее выдержит.

2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.

3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.

4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.

6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.

Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.

«Сделай сам – своими руками » — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, примеры работ — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.

О стоимости теплых полов с использованием термоматов

Сравнивая стоимость теплых полов, изготавливаемых при помощи термоматов, стоит отметить отличия, например, по отношению к применению нагревательного кабеля.

Однако следует учитывать и необходимость выполнения значительных работ, связанных с выполнением теплоизоляции и дополнительной стяжки при устройстве кабельного обогрева. Это тоже влияет на общую стоимость работ, и определить, какой тип полов экономически более выгоден, будет довольно проблематично.

В то же время надо учитывать, что когда используют, монтируя электрический теплый пол, маты, цена его будет зависеть от требуемой для обогрева помещения мощности и от особенностей конкретного исполнения кабеля. Не стоит забывать о дополнительных возможностях, которые представляют термоматы. В частности, поместить, монтируя теплый пол, маты под ламинат – одно из самых распространенных решений.

Создание обогреваемых полов с помощью термоматов – один из возможных путей обеспечения дополнительного комфорта в помещении. Причем этот нагревательный элемент позволяет обойтись без использования дополнительной стяжки и проведения значительных изменений в квартире.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить маты для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Монтаж

Мат теплого пола укладывают, начиная от позиции расположения терморегулятора и заканчивая местом встречи с препятствием. Им может быть стена или участок помещения, где подогрев не нужен — к примеру, там, где будет располагаться шкаф или тумба.

После этого стекловолоконная сетка разрезается, а мат разворачивается на 180 градусов и укладывается в противоположном направлении. Количество поворотов может быть любым.

Маты для теплого пола

После того, как все маты уложены, их надо зафиксировать. Для этого нагревательные элементы по одному откидывают в сторону и наносят на расположенный под ними утеплитель, раствор цементно-песчаной стяжки, а затем укладывать их обратно, придавливают бруском и убирают излишки ЦПС по уровню нагревательного кабеля. Сразу после этого можно укладывать плитку.

Другой вариант — залить еще одну стяжку. Благодаря ее наличию пол приобретет большую монолитность и будет прогреваться более равномерно.

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

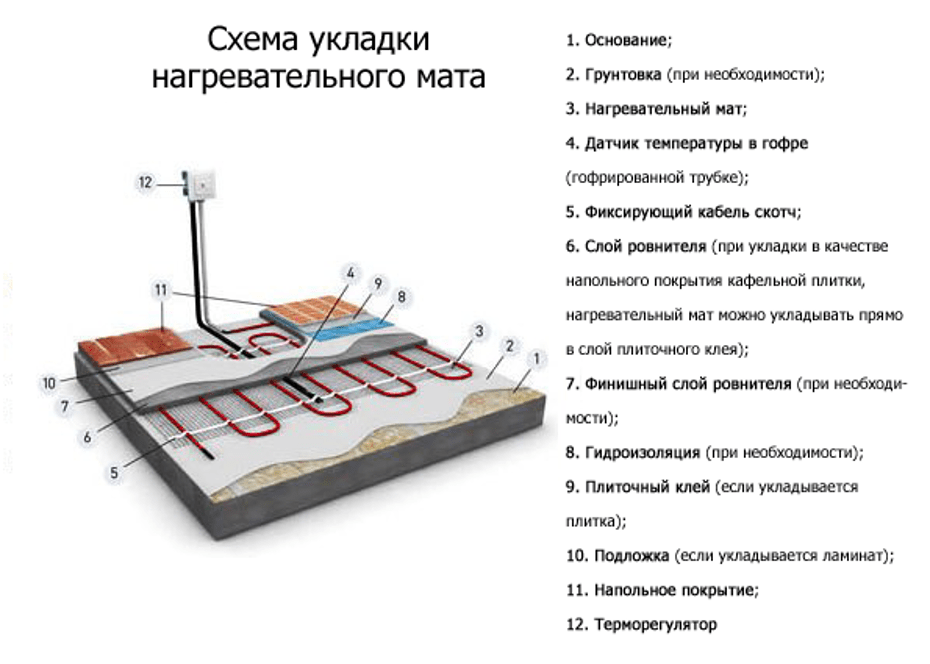

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

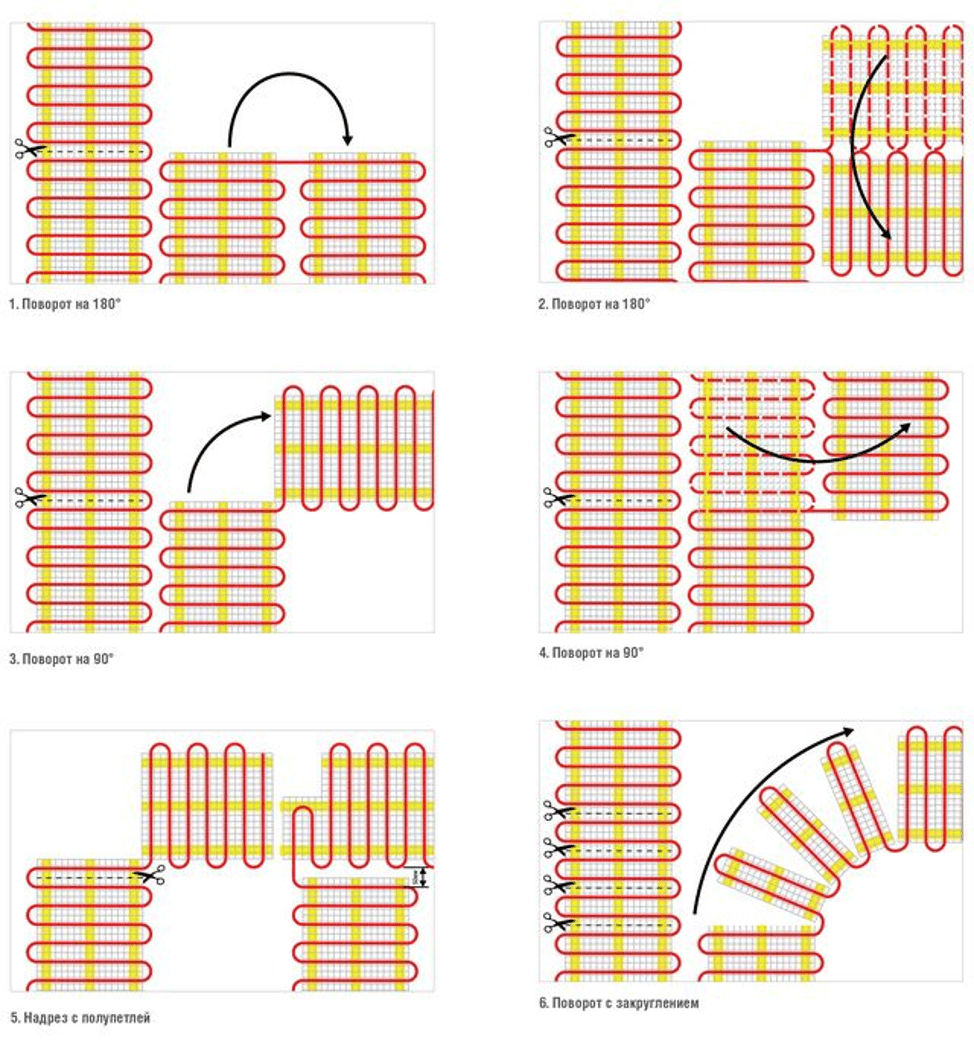

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Как укладывается плитка

Перед укладкой плитки для теплого водяного пола рекомендуется своими руками провести грунтовку поверхности. Благодаря грунтовому составу монтаж кафельной плитки заметно упростится – клей будет лучше контактировать с полом, что улучшит качество укладки.

После этого плитка раскладывается по поверхности стяжки теплого пола – лишние куски отрезаются, они будут размещены у стен. Монтаж плиточных изделий начинается с самого отдаленного от входа угла, крепление производится с помощью специального плиточного клея.

При укладке прямоугольной плитки рекомендуется мелом или маркером расчертить на полу разметку для ровного размещения. Разметка проводится в процессе предварительного размещения плитки. Далее клеящий состав наносится на поверхность пола зубчатым мягким шпателем. Плитка с силой прижимается к поверхности. Для того чтобы обеспечить лучшее сцепление с поверхностью бетонной стяжки по краям плитки нужно слегка постучать прорезиненным молотком.

Слой клея должен иметь одинаковую толщину на всей поверхности пола – нужная толщина обеспечивается зубцами на шпателе. На 1 кв. м. в среднем расходуется приблизительно 6-8 кг клея. Проводя монтаж плитки своими руками необходимо в местах стыковки элементов прикладывать специальные крестики, благодаря которым будут формироваться ровные швы.

При укладке время от времени с помощью уровня проверяется ровность пола, а лишнее количество клея удаляется с поверхности до засыхания. После завершения укладки цельной керамической плитки следует приступить к размещению ранее обрезанных плит. Швы между плиткой можно заделывать герметиком, после затвердения которого вся поверхность протирается влажной губкой. Теперь устройство теплого водяного пола завершено и он полностью готов к запуску и эксплуатации.

Приступать к регулярному подогреву пола после укладки труб можно не ранее, чем через 28 дней после формирования стяжки. По истечении этого срока бетон полностью окрепнет и обретет необходимую прочность.

(Пока оценок нет)

Что такое термоматы

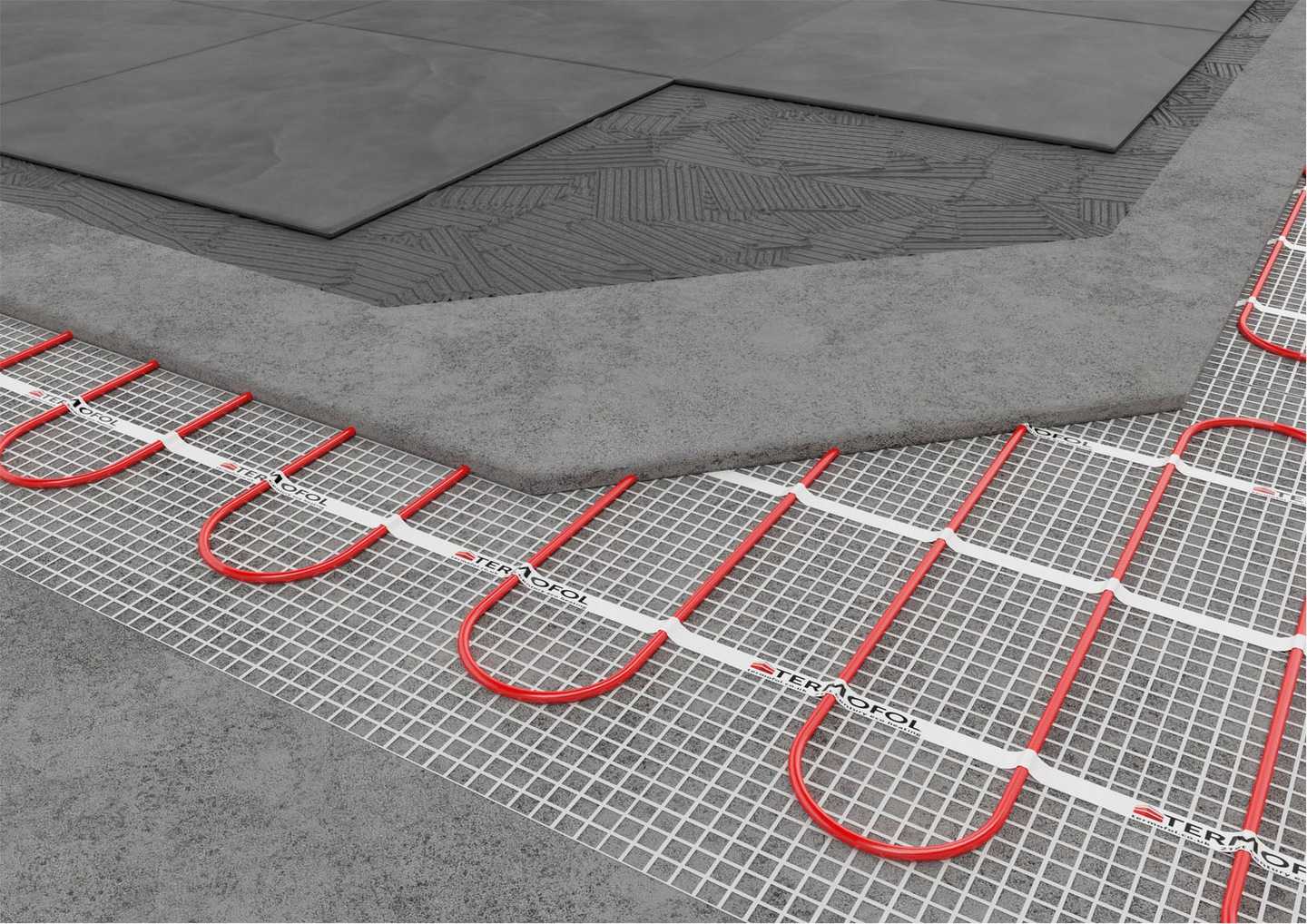

Широко распространенные в последние несколько лет термоматы представляют собой систему гибких нагревательных элементов в виде рулонов. Такие теплые полы имеют специальный тонкий кабель в качестве основы. Тепло от него начинает выделяться при прохождении электротока.

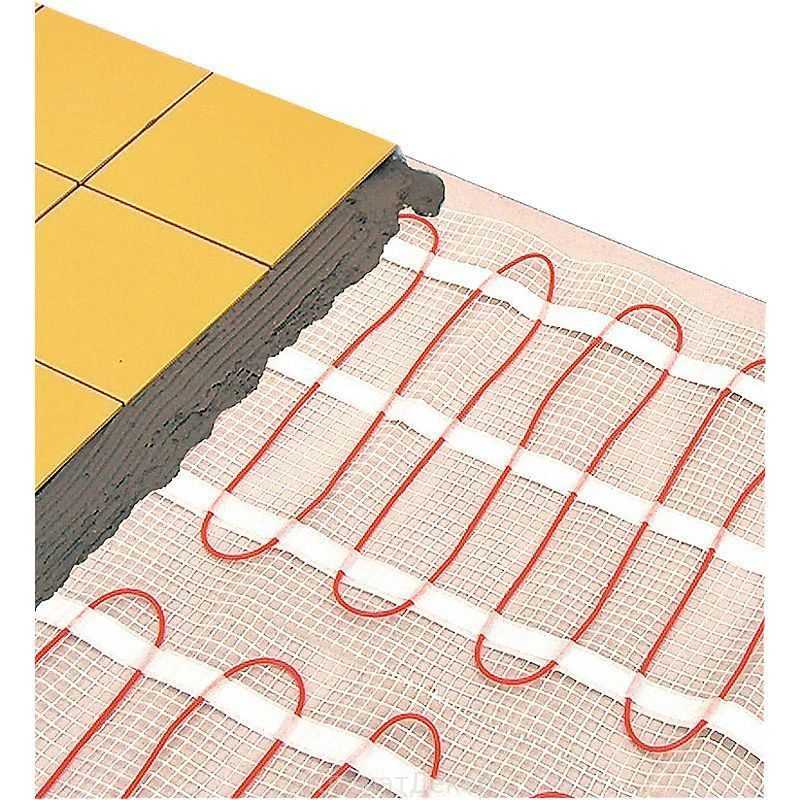

Кабель такой отопительной системы закрепляется на сетке из стеклоткани. Это уже практически готовый фрагмент отопительной системы полностью готовый к применению. Чтобы смонтировать теплый пол под плитку, остается только разместить все маты по поверхности. Дополнительно выполняется установка терморегулятора.

Плюсы и минусы использования

Электрические маты для теплого пола обладают рядом преимуществ, но при этом они не лишены недостатков. Обязательно ознакомьтесь с ними, прежде чем заказать такую систему под плитку. Термоматы имеют следующие достоинства:

1. при укладке отсутствует большое количество слоев, благодаря чему высота пола практически не увеличивается;
2. монтаж является относительно легким, не требующим от исполнителей особых навыков;
3. можно легко рассчитать количество требуемых материалов;
4. основа изготавливается из экологичных материалов;
5. покрытие (включая состоящее из плиток) прогревается быстро;
6. регулировка температуры в помещении осуществляется в автоматическом режиме;
7. кабель на мате уже уложен нужным образом, что сокращает время на монтаж системы теплого пола;
8. основание выполняет роль армирующей сетки;
9. нет нужды выполнять дополнительную стяжку.

Как и любая другая отопительная система, нагревательные маты под плитку имеют несколько недостатков:

• высокая стоимость отопления;
• использовать такую систему теплого пола можно только после того, как основание полностью высохнет, — на это уходит около 1 месяца;
• далеко не каждая электрическая сеть способна выдержать дополнительную нагрузку.

Разновидности нагревательных матов

Термоматы под плитку бывают одно- и двухжильными. При равной мощности первые обходятся дешевле вторых примерно на 10-15%. Также есть разница в силе электромагнитного поля, которая у двухжильных электрических систем намного меньше. Поэтому их рекомендуют для укладки в помещениях, для которых действуют более высокие санитарные нормы, например спальнях, детских комнатах.

Параметры выбора

Перед тем как отправиться за покупкой матов, необходимо уточнить некоторые моменты, связанные с дальнейшим использованием комнаты.

Основные параметры выбора можно выделить в такие группы:

1. Напольное покрытие, которое будет использоваться в комнате;
2. Какую укладку, сырую или сухую, можно использовать;
3.  Допустимо ли использование матов в соответствии с требованиями электробезопасности.

Так же, для правильного выбора и дальнейшей хорошей работы теплого пола, необходимо сделать следующие расчеты и планы:

• Сперва рисуется план комнаты, на котором обязательно нужно указать предметы, установленные стационарно ( ванна, туалет и т.д.)
• Далее, исходя из плана комнаты, определяется площадь, которую будет занимать непосредственно теплый пол. Эта площадь будет рассчитываться так: S всей комнаты-S занятого пространства. В S занятого пространства включают все тяжелые предметы мебели, стационарные предметы (например площадь всей комнаты минус площадь занимаемая шкафом, диваном, кроватью)
• После всех расчетов выбирается модель с размерами, которые соответствуют расчетному значению, или близки к нему.

Принцип эксплуатации

Если монтаж системы полового отопления проводится в месте, где уже функционирует основной обогрев, она будет выступать в качестве дополнительного (комфортного) нагрева. Необходимости в покупке высокомощного комплекта нет. Согласно тому, как сложились на теплый пол электрический отзывы, тут эффективны нагревательные маты или инфракрасные пленки.

Если система собирается для реализации основного обогрева, установка проводится в стяжку, толщиной свыше 5 см. Мощность нагревательного кабеля подбирается высокой и монтажу подлежит именно он (не пленки и нагревательные маты). Это метод чаще всего используется в частных домах, где отсутствует централизованная система отопления, отдельностоящих зданиях, помещениях производственного назначения.

Как подготовить плитку к укладке на теплый пол

Перед тем как начать укладывать плиточный слой необходимо убедиться в исправности системы «теплый пол». Все провода и коммуникации должны быть полностью скрыты.

Устройство цементной стяжки пола

Обычно для скрытия элементов используется цементно-песочная стяжка. Она должна быть гладкой, ровной и полностью высохшей.

Любые загрязнения с поверхности удаляются, неровности затираются. Главное, чтобы стяжка была залита по уровню, тогда укладывать плитку будет намного проще.

Стяжку необходимо покрыть слоем грунтовки глубокого проникновения либо бетоноконтактом. Для высыхания составов понадобиться два часа. Затем процедуру стоит повторить, это обеспечить лучшее прилипание плитки.

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.

Клей для плитки на пол с подогревом

Производители строительных смесей и теплых полов рекомендуют для укладки плитки на пол с подогревом использовать специальные смеси. Они имеют дополнительные присадки и добавки, которые, по словам производителей, позволяют выдерживать температурные перепады. Звучит убедительно, однако, многие из тех, кто монтирует эти полы под плитку, говорят о том, что использовали обычные составы, но хороших фирм, и все годами стоит нормально. Аргументируют это тем, что плитка, уложенная на улице на тот же состав, испытывает намного более серьезные  перепады: зимой замерзает, а летом нагревается и  не до 27-28 оС, как теплый пол, а гораздо больше. Доводы тоже более чем убедительные. Какой из них будет более приемлем для вас — решайте сами.

В принципе, есть еще один аргумент, который приводят производители клея для плитки на теплый пол: они говорят, что эти составы хуже пропускают воду. Вот это уже довольно серьезный аргумент, который, кажется, крыть нечем.

Монтаж системы

Нагревательный мат под плитку для теплого электрического пола включает в себя кабель толщиной 3-4 мм, который устанавливают на стеклянную основу. Последняя выполняется в виде сетки с клеящейся поверхностью. Затем всю систему подключают посредством проводов к терморегулятору для более эффективного применения термоматов. Мощность системы зависит от производителя и модели.

Укладка теплого пола

Тонкокабельные греющие элементы кладут на старый кафель или готовую стяжку. Такой теплый пол оптимален для укладки под плитку тем, что во время монтажа клей, на который сажают кафель, проникает в стекловолоконную сетку-основу и надежным образом схватывается с ней. В результате сетка берет на себя дополнительную нагрузку (армирующую). При этом если одножильные термоматы укладываются на подготовленную стяжку толщиной 3-5 см, то двухжильные можно укладывать почти под любое финишное покрытие.

Терморегулятор и датчик температуры

Укладывают термоматы от стены, на которой будет размещен терморегулятор, дойдя до противоположной стены, а также для обхода препятствий сетку разрезают, а мат поворачивают в нужную сторону вокруг кабеля. Датчик температуры предварительно укладывают в гофрированную трубку, после чего устанавливают в слой плиточного клея. Трубку потребуется уложить в штробу. Данное устройство устанавливается недалеко от термоматов, но ниже его уровня.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.
