Саморегулирующийся греющий кабель

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Как подключается кабель для теплого пола?

Питающий кабель необходимо ввести в электросеть дома. Это следует делать с применением гофрированной трубы, которая физически защитит провод от повреждений. Желательно по возможности вовсе скрыть линию энергоснабжения, замуровав ее в стене. С помощью операции штробления выполняется канава, в которую и укладывается кабель. Более современные варианты подключения предполагают полностью скрытую установку теплых полов. Кабель в стяжку интегрируется вместе со всеми коммуникациями, которые также подключаются к розетке, размещенной на полу. Это специальные электротехнические устройства, имеющие защиту от повреждений. Однако данный узел нельзя делать полностью недоступным. Те же напольные розетки имеют открывающиеся лючки с нишами, в которые можно свободно заводить кабель для подключения.

Что представляет собой нагревательный кабель?

В основу греющего кабеля заложена металлическая жила, по которой проходит ток, тем самым обеспечивая обогрев помещения. Он выступает основным источником теплового излучения, однако эффективность работы системы во многом будет зависеть от слоев верхней кладки. То есть насколько материал пола будет способен аккумулировать и распространять тепло. Кабель также имеет изоляционное покрытие, экранирующую оплетку и в некоторых случаях полимерную защиту. Поскольку кабельный проводник отличается высоким электрическим сопротивлением, основной объем затрачиваемой на его работу энергии будет уходить целенаправленно на обогрев. Стандартный нагревательный кабель для теплого пола может располагать мощностным потенциалом от 17 до 25 Вт в расчете на 100 см. К преимуществам греющих проводников можно отнести возможность организации сложных линий укладки. Например, если стоит задача обустройства теплым полом санузла, то в схеме можно предусмотреть точки обхода умывальника, унитаза, стиральной машины и т.д. Впрочем, существуют и устоявшиеся схемы расположения кабелей, которые будут рассмотрены отдельно.

Принцип действия

Функционирование нагревательных кабелей предполагает способность их материала, в качестве которого выступает специальный сплав, преобразовывать электроэнергию в тепло. Все они обладают максимальной влагозащищенностью, а их мощность находится в пределах 10-30 Вт на 1 метр.

Что касается форм, в которых могут быть представлены подобные кабели, то таковыми являются:

• катушки;
• секционные системы;
• рулоны (маты).

Последний вариант закрепляется змейкой на армирующей сетке, которую можно обрезать, но при условии, что обеспечивающие нагрев и питание провода не будут затронуты. Таким образом, нагревательные маты позволяют с легкостью обходить мебель, технику и другие предметы интерьера. В большинстве случаев подобные системы отопления предполагают использование двужильного резистивного кабеля, а оконцевание их питающего проводника выполняют посредством термоусаживаемой трубки.

Стоит также добавить, что в состав теплого пола входят:

• кабель;
• регулятор температуры – ручной или с программным управлением;
• термодатчики – внутренние или внешние.

Как правило, в режиме максимальной нагрузки кабель нагревается до температуры 60-65°C. Стандартные его значения, актуальные для обычной повседневной эксплуатации, являются гораздо меньшими – порядка 30°C.

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

1. Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
2. В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
3. Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
4. При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
5. Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

https://youtube.com/watch?v=HYkSbbvh8Ks

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

Резистивные греющие кабели

Резистивные нагревательные кабели бывают одножильными и двухжильными. К сети они подсоединяются через специальные муфты. Принцип их работы вне зависимости от количества жил остается одинаковым: при прохождении тока выделяется тепловая энергия. Изменяется только способ подключения. В одножильных кабелях ток распространяется по одному проводнику. Чтобы цепь была замкнутой, оба конца бухты должны подключаться к электропитанию.

Как подключать одножильные и двухжильные нагревательные кабели

На практике укладку делают так: закрепляют переходную муфту в месте подсоединения (возле термостата не подключая), раскатывают и укладывают кабель так, чтобы и второй «холодный» конец (это кабель, который расположен после муфты) оказался в монтажной коробке. После подключения обеих муфт контур получается замкнутым и кабель готов к работе

Обратите внимание, что муфты остаются на полу и потом попадают в стяжку, а на стены заводятся только «холодные» провода

Подключение двухжильного резистивного кабеля проще: подключается только один конец, на втором находится заглушка. Для того чтобы цепь была замкнутой, в нем присутствует вторая токоведущая жила.

Строение нагревательных кабелей обоих типов схожее: одна или две жилы в изоляции, металлическая оплетка, которая защищает от повреждений и придает большую степень жесткости, сверху все закрыто слоем наружной изоляции. В некоторых марках могут присутствовать дренажные жилы, которые служат для снижения интенсивности электромагнитных полей.

Строение двухжильного греющего кабеля для теплого пола

При всем при том, оба варианта имеют существенный недостаток: они выделяют постоянное количество тепла. Если тепло по какой-то причине не отводится, кабель перегревается, что может привести к выходу его из строя. Потому при использовании резистивных проводов их не укладывают под мебель и следят за тем, чтобы в стяжке не образовывались пустоты. Воздух имеет низкую теплопроводность, и на участке, где есть пузырь, тепло отводится с недостаточной скоростью, что приводит к повышению температуры жил и выходу их из строя.

Одно- или двужильный?

Проводник может иметь одну или две жилы. Первый вариант отличается низкой стоимостью, но, как ни странно, укладка такого кабеля доставляет больше трудностей. Связано это с тем, что одножильный провод имеет так называемые холодные контуры, располагающиеся с двух сторон. Поэтому в процессе укладки придется рассчитывать возврат второго окончания к начальной точке укладки. Что касается двужильных токопроводящих контуров, то они подключаются с одной стороны. К этому стоит добавить и высокую степень эффекта экранирования у таких проводников, что на практике дает меньше электромагнитного излучения. Итак, какой кабель для теплого пола предпочесть? На первый взгляд двужильный вариант кажется выигрышным – он производительнее по объему выделяемого тепла, проще монтируется и считается более безопасным. Но такие комплекты обходятся на 30-40% дороже, чем системы на одножильных проводниках. К тому же и затраты на эксплуатацию будут значительно выше в соответствии с ростом энергопотребления. Поэтому выбор придется делать между финансовой целесообразностью и надежностью, дополненной эффективной функцией обогрева.

Как выбрать электрический кабель для теплого пола?

Существует много методов сделать напольное отопление в квартире либо личном доме, но внедрение нагревательного кабеля. Самый обычный и дешевенький вариант, потому он пользуется огромным спросом.

Напольное отопление электронным кабелем

Нагревательный кабель. Это медный провод, который производит электронный ток. Для увеличения производительности его помещают в специальную обмотку волокна и теплостойкий поливинилетилен. Благодаря этой конструкции обеспечивается также безопасность ее использования. Электронный ток, проходя через провод, выделяет термическую энергию, благодаря которой поверхность греется.

Нагревательный кабельный устройство

Электронные кабели для бетонной стяжки имеют разную мощность: от пятнадцать до 40 Вт / м, могут греться до девяносто ° С Покрытыя цинком сталь либо медь играет роль проводника сердечника. Хоть какой провод предназначен для классической электронной сети напряжением двести 20 В.

Советы по ремонту

Нюансы обустройства кабельного обогрева пола

В случае повреждения любого греющего провода система утрачивает свою функциональность. По этой причине теплый пол, устроенный с использованием кабелей, укладывают в стяжку. При этом ее толщина подбирается так, чтобы высокая нагрузка от цементного слоя не повредила проводку, находящуюся под ним.

Кроме этого, слишком толстая стяжка в данном случае сильно снизит эффективность отопительной системы, сделав ее инерционной. Большей толщины слой может доставить немало неприятностей, так как пол не будет нагреваться даже, когда мощность выставлена на максимум.

Особенно это касается резистивных кабелей. Поэтому, когда обустраивается система проводного теплого пола, в первую очередь нужно установить термостат.

Прежде всего, необходимо измерить сопротивление и изоляцию провода. Поскольку к каждой бухте прилагается паспорт, в котором указывают технические характеристики
кабеля для теплого пола, нужно показатели, полученные в ходе измерений, сравнить с данными в документе. Если отклонения не превышают 10%, тогда можно продолжить монтажные работы.

Другие варианты обустройства теплого электропола

Чтобы изготовить теплый электрический пол, потребуется немало времени, в короткие сроки эту работу сделать невозможно. Большая часть времени уходит на то, чтобы раствор для стяжки полностью застыл. Смесь нужно укладывать слоем толщиной не менее 6 –7 сантиметров.

Погонный метр кабеля стоит недорого, но к затратам на обустройство пола с обогревом следует добавить расходы на устройство стяжки, теплоизоляцию, покупку крепежной ленты и других материалов.

С учетом вышеизложенной информации, перед тем, как принять окончательное решение, не помешает ознакомиться с другими вариантами обустройства теплого электрического пола, например, с использованием пленочных и стержневых нагревателей. Они излучают тепло в инфракрасном диапазоне, который хорошо воспринимается человеческим телом, что является их огромным преимуществом.

При обогреве ИК теплыми полами температура кажется комфортной, притом, что она ниже на несколько градусов, чем при тепловом излучении. В итоге уменьшаются затраты на электроэнергию. Среди преимуществ стержневого инфракрасного пола значится наличие у него способности к саморегуляции.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Достоинства и недостатки нагревательного саморегулирующегося кабеля

Покупая саморегулируемый нагревательный кабель для теплого пола, стоит знать, что цена на данный вид проводника куда выше обычного провода, но при правильном проектировании контуров общая стоимость работ не будет дороже больше чем на 40%. К тому же экономичный процесс работы кабеля со временем окупится.

Саморегулирующийся кабельный теплый пол имеет следующие достоинства:

• надежность выше, чем у резистивных видов кабелей. Кабели не могут перегреться, что сильно уменьшает возможность возгорания или выхода из строя контура при самопересечении;
• не имеет определенной длины нагревательных контуров. Это дает возможность выполнять контуры с разной площадью, в том числе контуров менее 1 квадратного метра. Использовать для подобных целей резистивный кабель невозможно;
• легкий монтаж и использование простейших регуляторов;

Монтаж можно произвести во время укладки финишного покрытия

возможность использования в помещениях, в которых применять взрывоопасные электроприборы.

Но есть и определенные недостатки у данного вида нагревательного элемента:

• высокая стоимость кабелей;
• необходимо использовать специальные пускорегулирующие элементы;
• способны обеспечивать комфортную температуру только на поверхности, потому не могут использовать для прогревания помещения.

Также стоит отметить один недостаток: данный вид нагревательного провода не позволяет быстро обогревать комнату

К тому же, учитывая показатели защитных блоков от сети, необходимо принимать во внимание то, что при низких температурах вокруг кабелей стартовый ток будет в 1,5 раза выше, чем при рабочем номинале системы обогрева

Некоторые заблуждения о теплом поле

Самое частое из заблуждений — многие думают, что действие теплого пола будет ощущаться через 10-15
минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно
прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40
градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте:
для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом,
теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью «прогрева», возникает немало мифов об энергопотреблении. На самом деле
энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно
умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь
около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на
24 часа: 0,44*24=10,56 — десять с половиной киловатт/часов потребит данный пол при непрерывной работе
одни сутки.

Стоит добавить, что в продаже имеются «умные» термостаты, которые умеют включать теплый пол за
несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

1. Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.

Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

Две токопроводящих жилы.

Полупроводниковая матрица.

Стальная оплетка.

Оболочка из полиолефина.

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.

Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.

Двужильные нагревательные кабеля

Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.

Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.

Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.

Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.

Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.

Одножильные кабеля для нагрева полов

Существует несколько преимуществ одножильного кабеля. Серди них:

1. Низкая стоимость.

Большая предельная температура нагрева по сравнению с двухжильным кабелем.

Меньший расход электроэнергии.

Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:

1. К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).

Повод прокидывают по помещению.

Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.

Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.

Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.

Держи ноги в тепле: все, что нужно знать перед покупкой теплого пола в виде нагревательных матов

Статья подготовлена при участии специалистов компании Леруа Мерлен

Нагревательные маты для теплого пола постепенно становятся самым востребованным способом отопления и квартиры, и загородного дома. Иногда их комбинируют с радиаторами отопления, иногда теплопотери помещения позволяют ограничиться одними «матами». Нагревательный мат стоит сравнительно недорого, монтируется в два счета, долго служит и, главное, равномерно прогревает пол, поэтому его популярность у потребителей с годами только растет

В каких помещениях устанавливают нагревательные маты, как их правильно монтировать, как экономить электроэнергию и на что обращать внимание при покупке, объясняет Наталия Терехова, руководитель направления «Электротовары»

Главное отличие матов от обычных электрических теплых полов в том, что кабель уже уложен на сетке, и благодаря этому существенно уменьшается время монтажа теплого пола, обеспечивается равномерность укладки и, соответственно, нагрева поверхности.

Из чего сделаны маты

Нагревательный мат состоит из тонкой нагревательной секции, закрепленной на основе из пластиковой, силиконовой или другой сетки. В состав нагревательной секции, в свою очередь, входит нагревательный кабель, провода питания и муфты, обеспечивающие герметичное соединение кабеля и провода питания.

Нагревательные маты и секции бывают одножильные и двухжильные. Одножильные имеют два установочных провода, поэтому в процессе установки второй конец необходимо вернуть к месту начала монтажа. Двухжильные теплые полы имеют один провод, подключающийся к питанию, на другом конце установлена герметичная концевая муфта, поэтому ничего возвращать не нужно, укладка благодаря этому упрощается. Это серьезный выбор: одножильные кабели дешевле, зато двухжильные проще укладывать. Разница, в сущности, в способе подключения.

Срок службы и безопасность теплого пола напрямую зависят от качества кабеля в нагревательной секции и качества муфтовых соединений. Современные кабели делают из специально разработанных материалов, поэтому они действительно прочные – теплые полы некоторых производителей служат по 25 лет.

Для дополнительной защиты от поражения электрическим током кабель имеет экран из алюмолавсановой ленты.

Мощность нагревательного мата определяется шагом укладки кабеля – расстоянием между фрагментами нагревательной секции, закрепленными на сетке. В большинстве нагревательных матов шаг укладки таков, чтобы мощности хватило и для основного, и для комфортного обогрева помещения.

Технические характеристики греющих кабелей

Для выбора греющего кабеля нужно понимать, на какие технические характеристики нужно обращать внимание, а так же понимать, какие есть потребности по обогреву. В этой статье будут рассмотрены основные характеристики греющих кабелей для нужд обогрева водопровода

Мощность греющего кабеля

Первая характеристика, на которую надо обратить внимание, — это мощность греющего кабеля. Она измеряется в ваттах на погонный метр и в зависимости от моделей может быть от 5 до 150 Вт/м. Чем больше мощность, тем больше потребление электричества и больше отдача тепла

Чем больше мощность, тем больше потребление электричества и больше отдача тепла.

Для обогрева водопровода применяются кабели небольшой мощности — от 5 до 25 Вт/м, в зависимости от того, как смонтирован греющий кабель и где проходит водопровод, можно ориентироваться на такие мощности:

• водопровод проложен в земле, кабель внутри трубы — достаточно 5 Вт/м
• водопровод проложен в земле, кабель снаружи трубы — мощность от 10 Вт/м
• водопровод проложен по воздуху — от 20 Вт/м

Труба и греющий кабель во всех случаях должны быть утеплены слоем утеплителя не менее 3-5 мм.

В случае с резистивный греющим кабелем мощность остается постоянной на всем его протяжении и вне зависимости от температуры трубы, а вот саморегулирующийся кабель уменьшает потребляемую мощность и свою температуру, если труба уже прогрета. За счет этого экономится значительная часть электроэнергии, и чем больше рабочая мощность саморегулирующегося кабеля, тем больше ощущается экономия.

Зависимость мощности обогрева от температуры показана на графике.

На графике приведены зависимости мощностей от температуры для пяти различных саморегулирующихся кабелей с разной номинальной мощностью от 15 Вт/м до 45 Вт/м. Наибольшая эффективность от применения таких кабелей получается при использовании в условиях протяженного водопровода, который проходит в очень разных температурных условиях. Чем больше перепад температур, тем больше экономия.

Однако при обогреве небольшого участка водопровода, это не так ощутимо. Если вода подаётся из скважины, то её температура вне зависимости от времени года колеблется от 2 до 6 градусов, а задача греющего кабеля в том, чтобы просто не допустить её замерзания, то есть поддерживать на уровне около +5 градусов Цельсия. Это значит, что греющий кабель будет работать в диапазоне температур от 0 до 5 градусов, разница в мощности при этом составляет всего несколько Ватт (от 2 Вт для маломощного кабеля, до 5 Вт для 45-ваттного кабеля).

Температура греющего кабеля

Вторая важная характеристика — это рабочая температура. По этому показателю все греющие кабели делятся на три категории:

1. Низкотемпературные с рабочей температурой до 65 градусов
2. Среднетемпературные — 120 градусов
3. Высокотемпературные — до 240 градусов

Для обогрева водопровода используются только низкотемпературные кабели, более того они никогда не работают при температурах даже близко подходящих к их максимальным 65 градусам.

Область применения

По области применения кабели делятся на два типа:

1. Пищевой — только его можно применять для монтажа внутри трубы при обогреве водопровода, который используется для бытовых нужд, подачи питьевой воды.
2. Технический — применяется для монтажа снаружи трубы в любых случаях, может монтироваться внутри трубы только тогда, когда вода не употребляется в пищу (например, в системах полива, мойки или отопления).

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта — например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Монтаж саморегулирующегося греющего кабеля можно выполнять разными способами: внутри трубы и снаружи, располагать его вдоль трубы или по спирали.

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Особенности

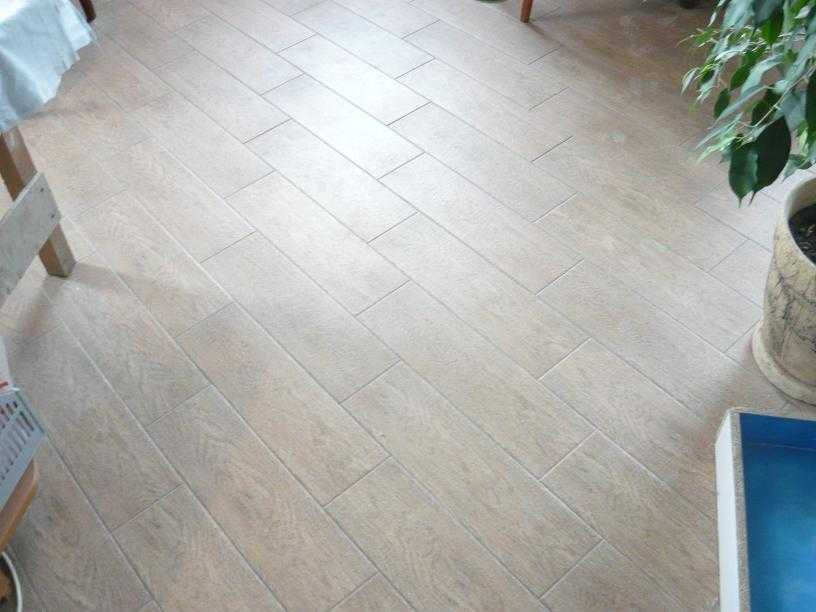

Электрический теплый пол является современной разновидностью отопительной системы жилых помещений. Данная конструкция состоит из уложенных под полом или между слоями бетонной стяжки нагревательных матов и специальных регуляторов.

К достоинствам схемы можно отнести:

• равномерность распределения тепла по высоте здания;
• отсутствие нарушений циркуляции в виде конвекционных потоков – перемещения тепла в воздухе;
• простота и понятность самостоятельного монтажа системы;
• бюджетность профессиональной установки;
• экономия полезной площади отапливаемого пространства;

• отсутствие потребности в дополнительном оборудовании;
• возможность монтажа под любое напольное покрытие;
• повышенный комфорт и удобство;
• экологичность;
• возможность использования людьми, страдающими различными видами аллергии, бронхиальной астмой.

Минусами электрического подогрева являются:

• высокая стоимость 1 КВт электроэнергии;
• создание электромагнитного поля в рамках обогреваемой комнаты;
• обязательное наличие навыков обращения с регуляторами температуры;
• сложность диагностики и ремонта системы;
• существование ограничений отапливаемых зданий по высоте;
• необходимость в повышении электробезопасности посредством заземления.

Однако при рациональном составлении проекта и грамотном монтаже все эти недостатки устраняются сами собой, поэтому данная система пользуется все большей популярностью среди потребителей.

Это интересно: Теплый электрический пол: разбираемся тщательно
