Сортамент труб. Диаметры, вес водопроводных, газовых труб ГОСТ 3262-75
Сортамент водогазопроводных труб ГОСТ 3262-75
Сортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения.
ГОСТ 3262-62 на водопроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резьбой, при этом длина черных труб без резьбы колеблется от 4 до 12 м, а черных и оцинкованных с резьбой – от 4 до 8 м.
Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.
Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб – черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.
Круглая труба – это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.
Соответствие дюймов диаметру условного прохода трубы Ду
Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.
Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП
Таблица диаметров труб – Сколько килограммов (кг) в одном метре (м) трубы
Вес погонного метра стальной трубы в таблице – теоретическая масса. Фактическое значение может отличаться на 4-8%
Для перевода метров в килограммы трубы нужно умножить значение веса погонного метра в таблице сортамента на общую длину трубного проката.
Стандартное обозначение диаметра труб в сортаменте (см. таблицу):
- Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
- Наружный диаметр труб (в таблице – dn). Стальной трубный прокат классифицируются именно по наружному диаметру: малые размеры труб – 5-102 мм; средние размеры – 102 – 406 мм; большие размеры 426 мм и более.
- Условный диаметр трубы (в таблице – Dy, Ду) – это номинальный размер внутреннего диаметра в миллиметрах либо его округленное значение в дюймах.
- Диаметр номинальный (в таблице Dn, Дн)
- Толщина стенки, мм (в таблице S).
Предельные отклонения по массе труб в таблице диаметров и весовых данных не должны превышать +8%
Цветовая градация при разметке трубопроводов
Цветовая маркировка трубопроводов соответствует ГОСТ 14202-69. Согласно данному правилу:
- зеленый цвет соответствует 1 группе, транспортирует воду;
- красный цвет соответствует 2 группе, транспортирует пар;
- синий цвет соответствует 3 группе, транспортирует воздух;
- желтый цвет соответствует 4-5 группам, транспортирует горючие и негорючие газы;
- оранжевый цвет соответствует 6 группе, транспортирует кислоты;
- фиолетовый цвет соответствует 7 группе, транспортирует щелочи;
- коричневый цвет соответствует 8-9 группам, транспортирует горючие и негорючие жидкости;
- серый цвет соответствует 0 группе, транспортирует прочие вещества.
Важно! Противопожарные системы независимо от внутреннего компонента всегда окрашены в сигнальный красный цвет. При необходимости они дополнительно используют иные средства обозначений
Полезные мелочи
Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.
- Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
- Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
- Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.
Подмотка резьбы льном с краской.
Разнообразие видов диаметра
Классифицируются следующим образом:
- условный (Ду) – номинальная величина внутреннего размера в миллиметрах либо округленное цифровое значение в дюймах;
- номинальный (Дн);
- наружный;
- внутренний.
Так как часто используется комбинированная система, то для более легкого и правильного выбора разработана специальная таблица соответствия диаметров, например, стальных изделий полимерной арматуре.
Материал труб имеет большое значение при расчете их нужного диаметра.
Допустим, если вам необходимо проложить систему, используя только стальные конструкции, то трудностей не будет. Диаметр стальных изделий обозначается в дюймах. Если же вам необходимо соединить стальную и пластиковую конструкции, то, чтобы не ошибиться в размерах, нужно воспользоваться специальной таблицей. Этот нормативный документ предназначен для определения точного соответствия дюймовой длины стальных деталей пластиковым. Так как диаметр большинства пластиковых конструкций обозначается в миллиметрах.
Дюйм – единица для измерения расстояния, практикующаяся в нескольких неметрических системах меры. По обыкновению величина в дюймах, равная единице, будет соответствовать 1/12, либо 1/10 фута, в зависимости от страны. В наше время под дюймовой величиной понимают значение в английских дюймах, равное 2.54 сантиметрам.
Указание номинального диаметра в зависимости от типа трубы
С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.
Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).
И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.
Обозначение водогазопроводной трубы (Труба ВГП)
К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:
- В системах отопления зданий;
- Различных видах водопроводов;
- В конструкциях газопроводных систем и газопроводов;
Пример обозначений
Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.
То же самое только с муфтой.
Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.
Обозначение электросварных прямошовных труб
Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.
Пример обозначения
Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.
Указание диаметра бесшовных стальных труб
Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.
Пример обозначения
Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».
Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».
Указание диаметров пластиковых труб

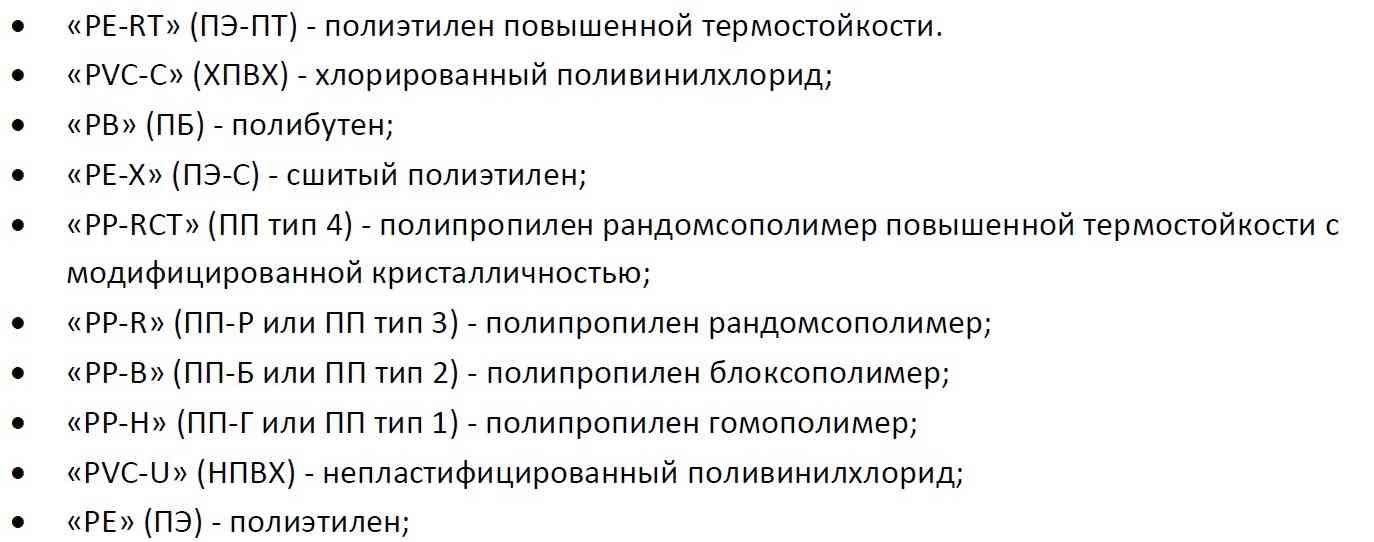

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:
Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.
Пример обозначения пластиковых труб и фитингов
Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.
Условное обозначение пластиковых фитингов:
Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.
Как маркируются трубы
Чтобы было понятно, что такое ДУ трубы, нужно рассказать об общепринятой маркировке труб согласно ГОСТ. То есть, «ДУ» – это номинальный диаметр, а его величина указывается в цифровом выражении. Например, если номинальный диаметр трубопровода составляет 150 мм, то маркируются такие изделия ДУ 150.
Тем не менее, отметим, что реальные показатели внутреннего сечения труб с подобной маркировкой могут быть совсем иными. В частности, с такой маркировкой могут выпускаться трубопрокаты с внешним и внутренним сечением в 156/144 или 156/149 мм.
Связано такое расхождение с тем, что в ГОСТ предусмотрены только два стандартных размера сечения – 125 и 150 мм. Следовательно, данные значения проходов округляют в большую сторону до «условного» показателя.
Сортамент водогазопроводных труб
Основная размерная характеристика труб ВГП – условный проход (Ду), которому соответствует определенный наружный диаметр. Условный проход примерно равен внутреннему диаметру изделия, округленному до ближайшей нормативной величины. По толщине стенок различают трубные изделия легкой, обыкновенной, усиленной серий.
Для удобного монтажа на конец труб ВГП может быть нарезана или накатана резьба (на изделиях обыкновенной и усиленной серий). Особенно это актуально для оцинкованной продукции, поскольку она стыкуется с помощью резьбовых соединений. Сварка оцинкованных труб нежелательна, поскольку при этом цинк выгорает с образованием ядовитых соединений, а участки, которые остались без защитного цинкового покрытия, быстро ржавеют.
Трубную продукцию выпускают мерной и немерной длины. Наиболее популярны отрезки длиной 6 м, поскольку они удобны в перевозке и монтаже.
Таблица размеров и весов 1 м водогазопроводных (ВГП) труб, выпускаемых в соответствии с ГОСТом 3262-75
| Условный проход | Наружный диаметр, мм | Толщина стенки, мм, серии | Масса 1 м, кг, серии | ||||
| Легкая | Обыкновенная | Усиленная | Легкая | Обыкновенная | Усиленная | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,4 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,8 | 0,98 |
| 15 | 21,3 | 2,35 | — | — | 1,1 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | — | — | 1,42 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,5 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 90 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,6 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
По классам точности трубы ВГП разделяют на две категории – обычной и повышенной точности.
ГОСТ 3262-75
Возвратимся, но, к водогазопроводным трубам. Дабы определить, каковы размеры трубы ДУ20 либо каким наружным диаметром владеет труба ДУ50, достаточно пристально изучить ГОСТ 3262-75, по которому они производятся.
Размеры
| Условный проход | Наружный диаметр | Толщина стены труб | ||
| Легких | Обычных | Усиленных | ||
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Вот полный список обрисованных стандартом типоразмеров. Дабы определить, к примеру, все размеры трубы ДУ40, достаточно отыскать ее в таблице.
Обратите внимание! Внутренний диаметр равен разности наружного диаметра и удвоенной толщины стены. Для легкой ДУ40 он составит 48 — (3 х 2) = 42 мм
Другие требования
Стандарт содержит не только сортамент создаваемой по нему продукции.
В нем имеется ряд условий к производству.
Все ВГП трубы — электросварные, другими словами производятся вальцеванием плоской заготовки и последующей проваркой продольного шва.
В рамках стандарта они смогут производиться как без антикоррозийного покрытия, так и оцинкованными.
Полезно: цена последних выше приблизительно на 50%.
- Рабочее гидравлическое давление должно составлять не меньше 25 кгс/см2 для легких и обычных изделий, и 32 кгс/см2 для усиленных.
- Протяженность прямых отрезков образовывает от 4 до 12 метров. В соответствии с ГОСТ, они смогут поставляться немерной, мерной и кратной мерной длины, в последнем случае делается припуск в 5 мм на любой рез.
Основные параметры систем
При характеристике тех либо иных коммуникаций употребляется не только условный проход, этого показателя не хватает, поскольку значительно чаще он не точно соответствует фактическим размерам. Возможно выделить пара значений, каковые в обязательном порядке учитываются при расчетных и монтажных работах:
| Номинальный диаметр | По сути, это то же самое, что и условный проход, значение неизменно приближено и значительно чаще с фактическими показателями не сходится. Общепринятым обозначением есть сокращение «Ду», как раз по ней возможно ориентироваться по изюминкам той либо другой системы. Так как в проектной документации обычно имеется лишь данный параметр, а выбор конкретного варианта труб и фитингов зависит от изюминок объекта |
| Наружный диаметр | Это правильный показатель, который отражает подлинный размер трубы снаружи и может существенно различаться от Ду, особенно при применении толстостенных труб из ПВХ материалов либо алюминия. Учитывать данный фактор направляться чтобы разместить коммуникации в тех либо иных пространствах и при выборе утеплителя при маленькой глубине заложения |
| Внутренний диаметр | По сути, эта цифра оптимальнее отражает пропускную свойство того либо иного трубопровода. Высчитать размер внутренней полости весьма просто: от наружного диаметра отнимается толщина стенок, в крайнем случае, возможно применять штангенциркуль – так вы выясните параметр весьма быстро и точно |
Параметры определения габаритов водопроводных труб:
- внутренний диаметр трубы. На основании данной условной характеристики определяется размер внутреннего диаметра, как для узлов-соединителей, так и для водопроводных труб;
- Dy, диаметр условного прохода трубы. Номинальное значение внутреннего диаметра, указанное в миллиметрах. Это значение округляют;
- Dn, значение номинального диаметра;
- наружный диаметр труб;
- размер толщины стенки.
К примеру, для внутреннего диаметра изделий с различной резьбой это будет выглядеть так:
- внутренний диаметр трубы 0,5 дюйма составляет 12,7 мм;
- внутренний диаметр трубы 3/4 соответствует 19,0мм;
- а для размера внутреннего диаметра 2- дюймовой трубы это составляет 50,8 мм.
Для диаметров трубной резьбы это будет выглядеть так:
- труба 0,5 дюйма – 20,4-20,7 мм;
- труба 3/4 дюйма – 25,9-26,2 мм;
- и труба 2-дюймовая труба – 57,9-58,3 мм.
Зная размеры труб для водопровода, вы сможете быстрее сделать правильный выбор. Если необходимо произвести стыковку труб из пластика и металла, то нужно учитывать диаметры пластиковых и диаметры металлических труб.
Таблица размеров изделий для водопровода из разных материалов учитывает не только диаметр труб, но и их пропускную способность.
Полиэтиленовые трубы
Можно пойти другим путем и воспользоваться специальной расчетной формулой, в которой принимается во внимание снижение напора воды, зависящее от числа поворотов, стыков и длины всего трубопровода, однако для внутриквартирной разводки использовать такую формулу нецелесообразно. Чаще всего для водопровода выбирают трубный металлопрокат, диаметр которого составляет 10 и 15 мм, что соответствует 3/8 дюйма и 1/2 дюйма
При монтаже стояка внутренний диаметр труб выбирают, как правило, равный 20 и 25 мм, что соответствует 3/4 дюйма и 1 дюйму
Чаще всего для водопровода выбирают трубный металлопрокат, диаметр которого составляет 10 и 15 мм, что соответствует 3/8 дюйма и 1/2 дюйма. При монтаже стояка внутренний диаметр труб выбирают, как правило, равный 20 и 25 мм, что соответствует 3/4 дюйма и 1 дюйму.
Водопроводные трубы
Стальные водопроводные трубы стыкуются с пластиковыми посредством специальных стандартных переходных элементов, учитывающих размеры трубного металлопроката и материал, из которого они изготовлены.
Немного сложнее обстоит дело с медными и алюминиевыми трубами, т.к. их выпуск регламентирован соответствующим метрическим стандартом. В этом случае учитывается реальный метрический наружный и внутренний диаметр стальных труб. Стоит заметить, что все параметры строго регламентированы, в том числе и диаметры труб, по госту. Таблица соответствия размеров габаритов изделий выглядит следующим образом:
Как разобраться с импортными обозначениями
На рынке есть не только изделия отечественных производителей. Есть трубы, маркированные по американской системе. Начнем с того, что они различают два типа труб: pipes и tubes. Оба слова переводятся как труба, но они предназначены для различных систем и требования к ним разные.
Трубы типа Pipes
Тип Pipes — электросварные и бесшовные. Они предназначены для транспортировки жидкостей и газов. Так что это как раз тот тип, который можно применять в наших системах отопления и водоснабжения. Основная характеристика труб типа pipes — внутренний диаметр. В этой группе есть два стандарта прочности, которая определяет толщину стенок и рабочее давление.
- Schedule 40 или standard. В обозначении может стоять st (как на рисунке ниже). Это изделия со стандартной толщиной стенки.
- Schedule 80 или extra heavy. В обозначении стоит EX. Это материал для применения в трубопроводах повышенного давления.
Разница во внутренних диаметрах Pipes разных категорий прочности: стандартных и тяжелых
Как понимаете, при равном наружном размере просвет будет разный. Рассмотрим для примера двухдюймовую трубу. Обозначается она как NPS=2″ внутренний диаметр в различном исполнении отличается:
- standard (стандартные) schedule 40 — 2.067 дюйма (что примерно равно 5,25 см);
- extra heavy (тяжелые) schedule 80 — 1.939 дюйма (приблизительно 4,925 см).
Эти категории нормируют толщину стенки и максимальное рабочее давление. Наружный диаметр остается постоянным, а вместе с толщиной стенки изменяется фактический внутренний диаметр. То есть, NPS=2″ описывает внутренний диаметр, который будет около двух дюймов, но будет меняться в зависимости от толщины стенки. Тут ситуация аналогична нашим стандартам: есть определенный перечень величин, до которых при маркировке округляются фактические параметры. Еще раз: если речь идет о двухдюймовой трубе типа Pipe (в маркировке стоит NPS), надо понимать, что речь идет о внутреннем диаметре, но ровно два дюйма там не будет. Будет либо чуть больше, либо чуть меньше. Аналогично и с другими размерами в дюймах.
Тип Tubes
Словом Tubes обозначают трубы, которые маркируются по наружному диаметру. Внутренний будет зависеть от толщины стенки. Поэтому в этом стандарте еще присутствует понятие gauge, которое можно перевести как калибр. Оно указывает как раз толщину стенки.
Одинаковые диаметры стальных труб не означают одинаковую массу
В маркировке проставляют ASTM. Следующие за аббревиатурой цифры описывают наружный диаметр. В этой группе для нас могут быть интересны медные трубы.
