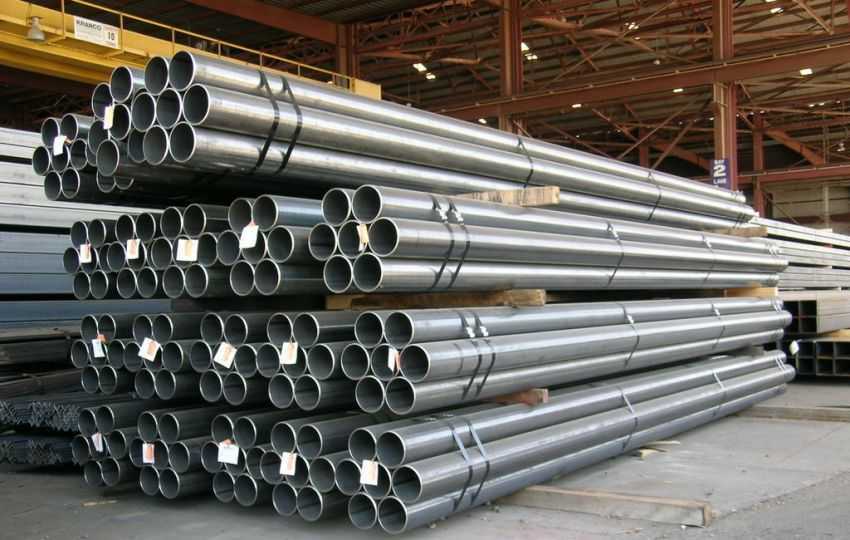

Стальные трубы водоснабжения

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Диаметры труб в дюймах и миллиметрах

Описание диаметров труб содержит данные обо всех параметрах – внутреннем, внешнем, условном, номинальном. Знание характеристики требуется при монтаже сети и подборе фитингов. В противном случае неправильно собранная коммуникация грозит потерей герметичности, коротким сроком эксплуатации ввиду поломок. Далее рассмотрим диаметры труб в дюймах и миллиметрах.

Габаритные характеристики труб

Они отражены в соответствующих ГОСТах и ТУ и содержат следующие определения:

• Наружный диаметр – основная характеристика трубы.
• Внутренний диаметр.
• Номинальный.
• Условный проход.

Подробнее об отличиях:

• Наружный диаметр классифицируется на малые, средние и большие значения – отчего и применение трубы в соответствующих условиях. Малый диаметр используется – в квартирных и частных водопроводах, средний – в городских коммуникациях, большой – в промышленных. Наружный диаметр – наиболее важная характеристика трубы, так как по нему определяют требуемую резьбу фитинга. Обозначение – Dн.
• Внутренний диаметр или истинный. Зависит от толщины стенки и может разительно отличаться от внешнего, даже при неизменных размерах последнего. Обозначается как Dвн. Рассчитывается математически (Dн – 2S), где S – толщина стенки трубы. Пример – наружный диаметр трубы – 60 мм. За вычетом стенок по 4 мм, ее внутренний диаметр составит 52 мм. При увеличении толщины стенок, уменьшается внутренний параметр.
• Условный проход или диаметр просвета трубы маркируется как Dу. Это усредненное значение внутреннего диаметра, округленное в большую сторону до стандартного параметра. Например – наружный диаметр трубы составит 159 мм. Истинный внутренний диаметр после вычета толщины стенок по 5 мм – 149. Тогда условный проход после округления равен 150 мм. Этот параметр рассматривают для выбора подходящей арматуры и фитингов.
• Номинальный диаметр. Понятие введено с целью стандартизировать маркировку труб из разных материалов. Значение равно условному проходу и маркировано в дюймах. Это позволяет правильно подобрать трубы из различного сырья для комбинирования в сети – стальные и пластиковые маркируются в дюймах, медные и алюминиевые – в миллиметрах.

Таким образом, правильная подборка комплектующих для домашних коммуникаций в соответствии с описанными понятиями – несложна. Таблицы переводов размеров из дюймов в миллиметры и обратно помогут в самостоятельном ремонте и замене дефектных участков сетей.

Таблица размеров диаметров в диаметрах и миллиметрах

Условный проход(Dy) трубы, в мм	Диаметр ее резьбы (G),в дюймах	Наружный диаметр(Dh), трубы, в мм
Стальная шовная труба, водо- и газопроводная	Бесшовная стальная труба	Полимерная труба
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Полная таблица диаметров труб

Диаметры,дюйм	Диаметры, мм
1/2	d15
3/4	d20
1′	d25
1’/1/4	d32
1’/1/2	d40
2′	d50
2’/1/2	d65
3′	d89
4′	d100

Дюйм	Миллиметр	Дюйм	Миллиметр
1/64	0,397	33/64	13,097
1/32	0,794	17/32	13,494
3/64	1,191	35/64	13,891
1/16	1,587	9/16	14,287
5/64	1,984	37/64	14,684
3/32	2,381	19/32	15,081
7/64	2,778	39/64	15,478
1/8	3,175	5/8	15,875
9/64	3,572	41/64	16,272
5/32	3,969	21/32	16,669
11/64	4,366	43/64	17,066
3/16	4,762	11/16	17,462
13/64	5,159	45/64	17,859
7/32	5,556	23/32	18,256
15/64	5,953	47/64	18,653
17/64	6,747	49/64	19,447
9/32	7,144	25/32	19,844
19/64	7,541	51/64	20,241
5/16	7,937	13/16	20,637
21/64	8,334	53/64	21,034
11/32	8,731	27/32	21,431
23/64	9,128	55/64	21,828
3/8	9,525	7/8	22,225
25/64	9,922	57/64	22,622
13/32	10,319	29/32	23,019
27/64	10,716	59/64	23,416
7/16	11,112	15/16	23,812
29/64	11,509	61/64	24,209
15/32	11,906	31/32	24,606
31/64	12,303	63/64	25,003

teplonasos-ptz.ru

Условные диаметры для труб из стали

Стальной металлопрокат имеет условные просветы, которые формируются в зависимости от способа производства элементов. Поэтому имеется таблица условных значений, которые сведены к следующим значениям:

• Для туб, изготовленных при использовании технологии горячего проката — 20-500 мм (в соответствии с ГОСТ 8732-78);
• Если изделия были произведены при использовании технологии холодного проката — значения сужаются до 5-250 мм (по ГОСТ 8734-75);
• Сварные тубы с наличием продольного шва — 10-1400 мм (в соответствии с ГОСТ 10704-91);
• Для сварных трубных элементов со швом в виде спирали — 160-2400 мм (ГОСТ 8696-74).

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21.3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75.5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″	180	180
200	219	225
225	245	250
250	273	280
300	325	315
400	426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30	5
10	1/4	13,70	6,35	8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр наружн., мм	Толщина стенок, мм	Масса 1 м трубы (кг)
стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Можно ли покрывать оцинковку краской?

Не только можно, но и нужно! Окрашивание придаёт изделиям презентабельный вид и продлевает срок их службы в среднем на 10-30 лет. Однако в вопросе покраски оцинковки есть несколько нюансов:

1. Цинковое покрытие должно «состариться». Т.е. перед окрашиванием оцинковка выдерживается порядка 1-2 лет в естественных условиях. За это время выветриваются продукты окисления, образуется прочная цинковая патина («белая ржавчина»)и некоторая шероховатость, за счёт которой сцепление с краской будет более прочным.
2. Для окрашивания оцинковки подходят только специальные красящие составы, отличающиеся высоким уровнем адгезии, твёрдостью и эластичностью. К их числу относятся:

• Полимерные порошковые краски на основе смол и отвердителей. При нагреве состав полимеризуется, обеспечивая тем самым прочное сцепление с цинковым покрытием.
• Алкидные, пластизолевые, полиэстеровые и алюминиевые эмали, отличающиеся устойчивостью к ультрафиолету, влаге, температурным перепадам и сезонным изменениям.

Качественное окрашивание сложно сделать самостоятельно, не имея соответствующих навыков. Поэтому чаще всего покраску оцинковки производят на заводах или в специализированных мастерских.

Виды стальных труб по способу их производства

Электросварные (прямошовные)Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.
Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов

Металл в большинстве случаев углеродистый или низколегированный.
Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).
В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

СпиральношовныеМатериалом для производства служит сталь в рулонах

Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.
Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

БесшовныеПроизводство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).
Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).
Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Вес труб: как выполнить расчет массы при закупке

Чаще всего производители, которые занимаются изготовлением металлических труб разных типов, реализуют свою продукцию оптовыми партиями. Продажа отдельных деталей также производится, однако ее процент гораздо ниже по сравнению с большими заказами, которые оформляют застройщики и частные лица.

На заметку! Измерение протяженности изделий, из которых состоит одна партия, не является удобным решением. Для того чтобы упростить реализацию, стоимость рассчитывается с учетом массы партии, которая определяется исходя из массы детали. Для ее вычисления требуется знать вес 1 метра трубы. Это наиболее быстрый способ расчета, однако для заказчика он не является самым лучшим. Это связано с тем, что после использования стальных труб, как правило, остается какой-то процент излишков.

Для определения массы партии на производстве употребляется два способа. Первый из них учитывает применение онлайн-калькулятора. Такая программа позволяет быстро рассчитать вес стальных деталей. Зачастую онлайн-калькулятор размещается на сайте компании, которая занимается производством стальной продукции. Таким образом, каждый покупатель может сам за считанные минуты определить необходимую массу партии и сразу же оформить заказ.

Для определения массы партии труб на производстве можно использовать несколько разных способов.

Второй метод, позволяющий рассчитать вес стальной трубы для закупок, – взвешивание. Оно производится с использованием специальной грузовой техники. Данная операция выполняется в 2 этапа. Первым делом машина (или прицеп) располагается на весах, что позволяет определить ее массу. Далее в нее загружается партия металлических деталей. От полученной цифры вычитается первоначальный вес транспортного средства – получается общая масса партии.

Каждый покупатель может приехать на производство, если требуется определить другие характеристики партии. Например, может понадобиться проведение расчета количества штук труб в одном заказе. А также очень часто необходимо знать длину изделий. В результате проведение подобных расчетов позволит осуществить заказ не по весу, а по количеству упаковок.

Продолжение статьи читайте на следующей странице.Для перехода к следующей части статьи используйте цифры постраничной навигации.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½» — 12,7 мм;
• ¾» — 19,0 мм;
• 1» — 25,4 мм;
• 1½» — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как определить размер трубы в дюймах: 15 любопытных фактов

В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.

Соотношение основных параметров трубного проката.

История дюйма

1. Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
2. Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),

Существует мнение, что длину в один ярд имел меч Генриха.

Все традиционные меры длины имеют антропометрическое происхождение.

1. В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
2. В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
3. В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.

Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.

Условный проход

1. Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,

Условный проход близок к внутреннему сечению, но не всегда равен ему.

1. Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
2. Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
3. Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.

Образцы трубного проката, произведенные по ГОСТ 3262 — 75.

При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:

1. Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
2. Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.

Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.

Вы в недоумении? Я тоже.

Проще, еще проще

Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?

Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.

1. Вот соответствие ДУ и заветных британских дюймов:

Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото

кратной длины

Кратностью не менее 250 мм и не превышающей нижнего предела, установленного для мерных труб. Припуск для каждого реза устанавливает по 5 мм (если другой припуск не оговорен) и входит в каждую кратность.

примечания

При изготовлении труб по ГОСТ 10706 теоретическая масса увеличивается на 1% за счет усиления шва.

По согласованию изготовителя с потребителем изготовляют трубы размерами: 41,5х1,5-3,0; 43×1,0; 1,5-3,0; 43,5×1,5-3,0; 52×2,5; 69,6×1,8; 111,8×2,3; 146,1×5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4×1,9; 2,65; 168×2,65; 177,3×1,9; 198×2,8; 203×2,65; 299×4,0; 530×7,5; 720×7,5; 820×8,5; 1020×9,5; 15,5; 1220×13,5; 14,6; 15,2мм, а также с промежуточной толщиной стенки и диаметром в пределах значений, приведенных в таблицах на нижеуказанных страницах.
