Расчет отопления в частном доме: что учесть, особенности, калькулятор +видео

Влияние диаметра трубы на функциональность отопления

При качественных расчетах система с принудительной циркуляцией будет функционировать максимально эффективно. Поэтому стоит хорошо рассчитать вероятные тепловые потери и попробовать их минимизировать.

В противном случае даже при больших затратах энергии эффективность работы трубопровода будет не полная, то есть отопительная система не будет полностью справляться с поставленной задачей.

То, что размер сечения оказывает влияние на гидродинамику – это правда. И если некоторые считают, что чем больше ∅, тем эффективнее работа, то они сильно заблуждаются.

Если использование образцов большого диаметра не оправдано, то давление сильно падает, что приводит к тому, что отопление совсем пропадает.

Если решили проводить отопление в частном доме, то тут надо определиться с тем, как будет подаваться вода. Если от центральной магистрали, то расчет проводится таким же образом, как и для квартиры.

Если имеется своя автономная система отопления, то диаметр труб надо подбирать исходя из того какой материал использовался для ее изготовления и вида самой системы.

Некоторые нюансы, определяющие выбор

Диаметры бывают:

1. внутренними (основополагающий показатель размера трубы);
2. внешними (основополагающий показатель определяющий класс изделия);
3. условными (это значение округляется и переводится в дюймы).

Внешний диаметр бывает – малым, средним и большим.

Как рассчитать оптимальный размер без калькулятора?

Когда необходимо рассчитать подходящий размер сечения трубы отопления, то следует придерживаться определенных рекомендаций.

Смотреть видео

Профессиональные сантехники уверяют, что в отоплении с принудительной циркуляцией лучше выбирать минимальный диаметр труб насколько это возможно. Такое решения вполне обосновано.

Минимальное сечение позволяет минимизировать поток движения теплоносителя. Также отопительная система, состоящая из труб небольшого сечения, легче поддается монтажу и является более выгодной, если говорить о финансовых тратах.

Но такие решения не должны заставлять покупателей вопреки проведенному расчету приобретать составляющие элементы меньшего диаметра, чем получается в результате проведенного расчета.

При установке образцов меньшего сечения, чем надо система будет работать с большим шумом и станет неэффективной.

В идеале для подбора подходящего диаметра трубы для отопления, надо ориентироваться на движение воды по трубопроводу. Самыми подходящими будут значения, что находятся на интервале от 0,3 до 0,7м/с. Рекомендуется отталкиваться именно от них.

Расчет мощности отопления без калькулятора

Эти расчеты проводятся по специально выведенной формуле. Чтобы получить требуемую мощность отопления с обычной или принудительной циркуляцией теплоносителя метраж частного дома или квартиры умножается на коэф-нт теплопотери, затем умножаем полученное значение на число, которое выходит при подсчете разницы максимальной температуры зимой на улице и внутри частного дома, затем данное значение делим на 860.

Смотреть видео

Расчет отопления частного дома

Коэф-нт теплопотери берем исходя из того, какой материал использовался во время строения, учитывая при этом, каким пользовались утеплителем.

Если все параметры близки к стандартным, то расчет проводиться, беря за основу усредненные значения. Если отопление рассчитывается для помещения без теплоизоляции, то берем коэффициент 4.

Кирпичное помещение с кладкой в один кирпич с множеством оконных проемов считается местом с низкой изоляцией и для него используется коэффициент – 2,5.

Стандартная кирпичная постройка с толстыми стенами без дополнительного утепления относится к средней степени теплоизоляции и для расчета используется коэффициент – 1,5.

К высокой степени изоляции относится строение из кирпичной клади с двухсторонним утеплением и с встроенными стеклопакетами с энергосохраняющими свойствами. В этом случае используется коэффициент – 1.

Если остановится подробнее на скорости воды в трубах отопления, то она не должна продвигаться со скоростью менее 0,2м/с иначе вода начнет выделять воздух, который образует воздушные пробки и нарушит всю работу.

А если теплоноситель будет двигаться со скоростью более 1,5 м/с, то процесс движения будет очень шумным и находиться в таком месте станет не комфортным для жильцов.

Рекомендуется не доводить до крайних границ, а придерживаться среднего значения. Если нужно увеличить скорость передвижения теплоносителя, томожно воспользоваться специальным насосом при установке системы с принудительной циркуляцией.

Расчет для неправильных комнат

Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).

Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.

После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:

S / H x 1,1 + D x 2 = L

Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

• диаметр и пропускную способность труб;
• местные потери давления на участках;
• требования гидравлической увязки;
• общесистемные потери давления;
• оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов:

1. капитальных – монтаж труб оптимального диаметра и качества;
2. эксплуатационных:
   • зависимость энергозатрат от гидравлического сопротивления системы;
3. стабильность и надёжность;
4. бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычисленийДля автономного режима применимы 4 метода гидравлического расчёта системы отопления:

1. по удельным потерям (стандартный расчёт диаметра труб);
2. по длинам, приведённым к одному эквиваленту;
3. по характеристикам проводимости и сопротивления;
4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Подбор системы

Выбор вида трубопровода

Необходимо определится с материалом труб отопления:

Стальные трубы сегодня практически не применяются, поскольку из-за подверженности коррозии их срок службы невелик, монтаж трудоемкий, ремонт сложный.
Металлопластиковые трубы специалисты использовать не рекомендуют из-за их свойства под воздействием температуры иногда на изгибах лопаться.
Медные трубы наиболее долговечные и удобные при ремонте, но и самые дорогостоящие.
Различные виды полимерных труб (к примеру, из сшитого полиэтилена или армированного полипропилена) – зачастую оптимальный выбор

Если будет выполняться отопление частного дома пластиковыми трубами, при выборе их марки необходимо, в первую очередь, обращать внимание на показатель, характеризующий допустимое давление воды в изделии.. Чтобы предотвратить деформации и загибы пластиковых труб, нужно избегать очень протяженных прямых участков. Необходимо также наблюдать во время первого запуска отопительной системы за резким изменением температуры

Необходимо также наблюдать во время первого запуска отопительной системы за резким изменением температуры

Чтобы предотвратить деформации и загибы пластиковых труб, нужно избегать очень протяженных прямых участков. Необходимо также наблюдать во время первого запуска отопительной системы за резким изменением температуры.

Основные параметры труб

Полипропиленовые трубы отопления разного диаметра

Для отопительной системы трубы подбирают не только по химическим и физическим свойствам их материала. В устройстве эффективной и экономичной системы важную роль играют их диаметр и длина, поскольку сечение труб влияет в целом на гидродинамику. Достаточно распространенная ошибка – выбор изделий слишком большого диаметра, что ведет к понижению в системе давления ниже нормы, и отопительные приборы перестают греть. При чересчур маленьком диаметре  труб система отопления начинает шуметь.

Основные характеристики труб:

• Внутренний диаметр – основной параметр любой трубы. Он определяет ее пропускную способность.
• Наружный диаметр тоже необходимо учитывать, проектируя систему.
• Условный диаметр – округленное значение, которое выражается в дюймах.

Подбирая трубы для отопления загородного дома, нужно учитывать, что для выполненных из различных материалов изделий, используются разные системы измерений. Практически все чугунные и стальные трубы маркируют по внутреннему сечению. Изделия из меди и пластика – по наружному диаметру

В особенности это важно, если предполагается монтаж системы из комбинации материалов

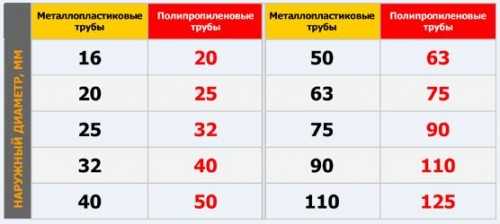

Пример соответствия диаметров труб из разных материалов

При комбинации в системе различных материалов, чтобы подобрать диаметр труб безошибочно, нужно использовать таблицу соответствия диаметров. Ее можно найти в интернете. Зачастую диаметр измеряется в долях или дюймах. Один дюйм соответствует 25,4 мм.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Расчет диаметра трубы по расходу воды

Определяем правильно расход воды

Чтобы определить диаметр трубы по расходу проходящей жидкости, понадобятся значения истинного потребления воды с учетом всех сантехнических приборов: ванны, кухонного смесителя, стиральной машины, унитаза. Рассчитывается каждый отдельный участок водопровода по формуле:

где qc – значение потребляемой воды каждым прибором;

q0 – нормируемая величина, которая определяется по СНиП. Принимаем для ванны – 0,25, для кухонного смесителя 0,12, для унитаза -0,1;

а – коэффициент, учитывающий возможность одновременной работы сантехнических приборов в помещении. Зависит от значения вероятности и количества потребителей.

На участках магистрали, где совмещаются потоки воды для кухни и ванны, для унитаза и ванны и т.д., в формулу добавляется значение вероятности. То есть возможности одновременной работы кухонного смесителя, крана в ванной, унитаза и других приборов.

Вероятность определяется по формуле:

Р = qhr µ × u/q0 × 3600 × N,

где N – число потребителей воды (приборов);

qhr µ — максимальный часовой расход воды, который можно принять по СНиП. Выбираем для холодной воды qhr µ =5,6 л/с, общий расход 15,6 л/с;

u – количество человек, использующих сантехнику.

Пример расчета расхода воды:

В двухэтажном доме имеется 1 ванная, 1 кухня с установленными стиральной и посудомоечной машиной, душевая кабина, 1 унитаз. В доме живет семья из 5 человек. Алгоритм расчета:

1. Рассчитываем вероятность Р = 5,6 × 5/0,25 × 3600 × 6=0,00518.
2. Тогда расход воды для ванной составит qc = 5× 0,25 ×0,00518=0,006475 л/с.
3. Для кухни qc = 5× 0,12 ×0,00518=0,0031 л/с.
4. Для туалета qc = 5× 0,1 ×0,00518=0,00259 л/с.

Рассчитываем диаметр трубы

Существует прямая зависимость диаметра от объема перетекающей жидкости, которая выражается формулой:

где Q – расход воды, м3/с;

d – диаметр трубопровода, м;

w – скорость потока, м/с.

Юлия Петриченко, эксперт

Скорость потока воды можно принять по таблице 2. Существует более сложный метод расчета скорости потока – с учетом потерь и коэффициента гидравлического трения. Это довольно объемный расчет, но в итоге позволяющий получить точное значение, в отличие от табличного метода.

Эффект от установки шайб

Дроссельная шайба в системе отопления требуется не только лишь для регулировки внешних теплосетей, но и для внутридомовой системы отопления. Если предварительное обследование теплового объекта выполнено качественно, все параметры учтены при расчете дроссельных шайб, то процесс шайбирования принесет огромное преимущество всей системы теплоснабжения в целом, поскольку:

1. Внутридомовые отопительные стояки, которые находятся на значительном расстоянии от котельной или центрального теплового пункта, и ранее не могли нормально функционировать, станут получать расчетный расход теплоносителя и обеспечат санитарный режим в отапливаемом помещении.
2. Дома и другие объекты отопления, размещенные вблизи теплопунктов, которые перегревались из-за излишнего объема теплоносителя, теперь будут работать в нормальном режиме со стабильной санитарной температурой в нагревемом помещении.
3. Создание системы, которая способно равномерно распределить тепловые и гидравлические нагрузки по разветвленным участкам тепловой сети.
4. Равномерное распределение тепловой и гидравлической нагрузки по стоякам отопления в границах общего теплового объекта: дома или общественного помещения.
5. Справедливое распределение тепла между тепловыми приборами абонентов согласно проектным нагрузкам.
6. Соответствие реальной температуры подающей и обратной магистральной сетевой воды источнику теплоснабжения, по утвержденному температурному графику.
7. Соответствие реального располагаемого напора, вычисленного в контрольных точках тепловой сети и на центральных тепловых пунктах.
8. Гарантия поддержания абсолютного давления в динамическом тепловом режиме в системах, работающих на перегретом водяном теплоносителе при температурах выше 100 С.
9. Гарантия предельного давления в сети не превышающего, верхнего показателя по условиям прочности теплового оборудования ЦТП и котельной, во избежание аварийных разрывов трубопроводов и котельного оборудования.
10. Гарантия наименьшего давления 0.5 кгс/см2 в различных точках сети при динамическом/статическом режиме, во избежание вскипания теплоносителя и создания разрежения на всасывающих патрубках сетевых насосов.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Уточнение скорости движения жидкости

Выразим из уравнения
(20) скорость движения жидкости:

w = 4*
V_c/(π*
d_э2)
= 4*1,61*10-3/(3,14*(0,033)2)
= 1,883 м/с.

3.7. Определение
режима движения жидкости

Режим движения жидкости
определим по уравнению Рейнольдса
(формула (3)):

Re
= W*
d_э
* ρ_см
/μ_см
= 1,883*0,033*864,9/5,48*10-4
= 98073.

Режим движения развитый
турбулентный.

3.8. Определение
коэффициента гидравлического сопротивления

Примем среднее значение
шероховатости l
= 0,2 мм, тогда относительная шероховатость
составит ε = l/
d_э
= 0,2/33 = 6,06*10-3.

Проверим условие Re
≥ 220*ε -1,125.

220*(6,06*10-3)-1,125
= 68729, т.е. меньше Re
= 98073. Область движения автомодельная и
коэффициент гидравлического сопротивления
находится по формуле (14):

1/
λ0,5
= 2*lg(3,7/ε)
= 2*lg(3,7/6,06*10-3)
= -6,429. Откуда λ = 0,0242.

3.9. Нахождение
коэффициентов местных сопротивлений

Согласно пункта 3.2. и
с учетом того, что коэффициенты
местных сопротивлений следующие:

— вход в трубу ξ_тр
= 0,5;

—
вентиль нормальный ξ_вен
= 4,7;

—
колено 90
ξ_кол
= 1,1;

— выход из трубы ξ_втр
= 1;

—
измерительная диафрагма (при m
= (d_э/D)2
= 0,3, то ξ_д
= 18,2)

∑ ξ_мс
= ξ_тр
+ 3* ξ_вен
+ 3* ξ_кол
+ ξ_д
+ ξ_втр
= 0,5 + 3*4,7 + 3*1,1 + 18,2 + 1 = 37,1.

Геометрическая
высота подъема смеси 14 м.

3.10. Определение
полной потери напора в трубопроводе

Сумма всех длин участков
трубопровода 31 м, Р₁
= Р₂.
Тогда полное
гидравлическое сопротивление сети по
формуле (18):

ΔР_сети
= (1 + λ * I/
d_э
+ ∑ ξ_мс)*
ρ*W2
/2 + ρ*g*h_геом
+ (Р₂
– Р₁)
= (1 + 0,0242*31/0,033 + 37,1)*864,9*1,8832/2
+ 864,9*9,81*14 = 168327,4 Па.

Из соотношения ΔР_сети
= ρ*g*h
определим h_сети
= ΔР_сети/
(ρ*g)
= 168327,4/(864,9*9,81) = 19,84 м.

3.11.
Построение характеристики трубопроводной
сети

Будем считать, что
характеристика сети представляет собой
правильную параболу, выходящую из точки
с координатами V_c
= 0; h
на которой известна точка с координатами
V_c
= 5,78 м3/ч
и h_сети
= 19,84 м. Найдем коэффициент параболы.

Общее уравнение параболы
у = а*х2
+ b.
Подставив значения имеем 19,84 = а*5,782
+ 14. Тогда а = 0,1748.

Возьмем несколько
значений объемной производительности
и определим напор h_сети.

Данные сведем в таблицу.

Таблица – Зависимость
напора сети от производительности
насоса

Производительность, м3/ч	Напор сети, м
1	14,17
2	14,70
3	15,57
4	16,80
5	18,37
5,78	19,84
6	20,29
7	22,57
8	25,19
9	28,16
10	31,48

По
полученным точкам строим характеристику
сети (линия 1 на рисунке 2).

Рисунок 2 – Совмещение
характеристик сети и насоса:

1 – характеристика
сети; 2 – характеристика насоса; 3 —
расчетная точка; 4 – рабочая точка.
