Ремонт бензогенераторов: неисправности и их устранение своими руками, обслуживание карбюратора и ручного стартера, как проверить авр

Правила эксплуатации

Как утверждают эксперты, большая вероятность испортить пружину появляется при неправильной эксплуатации. Уметь грамотно работать с ручным стартером многого стоит.

1	Для начала необходимо взять шнур, аккуратно пропустить его сквозь небольшое отверстие на катушке и завязать узел. Но следите, чтобы узел был достаточно прочным и не развязался при запуске генератора, потому что придется начинать все заново.
2	Далее, пружину ручного стартера необходимо установить в корпусе, предварительно зацепив крючком в пазе. Чтобы было легче ее ставить, проворачивайте деталь против часовой стрелки.
3	Следующим действием станет установка этой пружины в пазе катушки, только после этого следует поставить храповик привода на нее.
4	За храповик привода необходимо зацепить крючок пружины возврата и зафиксировать ее на катушке ручного стартера.
5	После этого ставите пружину, сам корпус храповиков и не забудьте все скрепить стопорным винтом.
6	Когда весь механизм сложен, осталось только протянуть свободный конец шнура сквозь отверстия в задней крышке, а потом и в ручке стартера. Когда пропустите веревку, обязательно завяжите крепкий узел. Потом слегка потяните на себя ручку, чтобы удостоверится, работает механизм и сам храповик или нет.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Основные виды неисправностей

Большинство встречаемых проблем заключается в неправильной эксплуатации: чрезмерная нагрузка и использование некачественного топлива. Иногда неисправности возникают при банальном истечении лимита работы того или иного узла. Условно проблемы делятся на две категории:

Проблемы в электрической части.
Проблемы с двигателем внутреннего сгорания.

Следует отметить, что электрическая часть бензогенераторов довольно надежная. В период заложенного ресурса производителем очень редко возникают трудности в её работе. Обычно неисправности проявляются в виде падения напряжения тока. Либо вообще отсутствует напряжение на выходе. Причины в этом разные: износ графитовых щеток, короткое замыкание в электроцепи и т. д. Если нет опыта в ремонте генераторов, лучше всего доверить это специалистам из сервисного центра.

Ремонт бензинового генератора, в частности его двигателя, схож с ремонтом любого другого бензинового двигателя. Наиболее часто встречаемые неисправности:

Неисправность свечи, высоковольтной проводки, системы зажигания.
Засорение топливного фильтра, карбюратора и т. п.
Нарушение регулировок карбюратора.
Износ цилиндра, коленвала, поршней и других подвижных деталей.

Ремонт бензогенераторов своими руками: неисправности и их устранение

Бензиновые генераторы, даже если они китайского производства, при должном уходе весьма надежны. Тем не менее в процессе их эксплуатации могут возникать небольшие проблемы, которые обычно можно быстро устранить своими руками. Серьезные поломки при знании владельцем устройства и принципа работы генератора также не смогут надолго вывести его из строя.

Если расположить возможные неисправности бензогенератора в своеобразном рейтинге, получится следующий список:

Отказ либо загрязнение свечи зажигания: затрудненный или невозможный запуск, неустойчивая работа.
Засорение карбюратора: затрудненный запуск, перерасход топлива, нестабильная работа при постоянной нагрузке.
Отказ катушки зажигания: отсутствие искры, невозможность запуска.
Поломки стартера: обрыв, закусывание троса, разрушение храповика.
Нарушение зазоров клапанов: затрудненный запуск, повышенный шум при работе.
Износ щеток (на синхронных генераторах) – отсутствие выходного напряжения.
Неисправность регулятора оборотов: плавание оборотов двигателя, провалы при изменении нагрузки.
Износ подшипников коленвала и ротора генератора – увеличение шумности работы, подтекания масла.
Износ цилиндра, поршневых колец – затрудненный запуск холодного двигателя, перерасход масла.

Здесь не учитываются поломки, которые становятся следствием грубого нарушения правил эксплуатации генератора: например, задиры на шейке коленвала из-за недостаточного уровня масла, выгорание обмоток генератора или преобразователя напряжения (на инверторных бензогенераторах) при частых перегрузках.

Фактически неисправности бензинового генератора можно разделить на три группы: механические, электрические и неисправности топливной системы/системы зажигания.

Электрические неисправности

Электросистема бензогенераторов достаточно надежна. Чаще всего можно столкнуться с двумя проблемами: отсутствием зарядки аккумулятора на генераторах с электрозапуском либо отсутствием напряжения на выходе генератора.

Отсутствие зарядки аккумулятора – следствие отказа выпрямителя либо низковольтной обмотки. Проверить своими руками эту систему просто: подключите 12-вольтовую лампочку параллельно низковольтной обмотке генератора и запустите его. Горящая лампочка означает, что сам генератор работает исправно, и необходимо заменить выпрямитель.
Отсутствие напряжения на выходе генератора наиболее часто является следствием износа щеток. Извлеките их и оцените степень износа, при необходимости – замените. Если же Ваш генератор – инверторного типа, проверьте, приходит ли напряжение на вход преобразователя, подключив параллельно нему маломощную лампу 220 В.

про поэтапный ремонт бензогенератора

Механические неисправности и регулировки

Одной из регламентных работ, предусматриваемых инструкцией по эксплуатации бензогенераторов, является контроль и настройка при необходимости зазоров клапанного механизма.

Увеличение зазоров сверх нормы приведет к снижению мощности двигателя, увеличению шума при работе. Наиболее опасно уменьшение зазора, так как его не слышно при работе, но пережатые клапана, особенно выпускной, начинают ускоренно обгорать.

В результате двигатель начинает работать нестабильно и при прогаре тарелки перестает заводиться.

Процедура регулировки клапанов довольно проста:

Демонтируйте все узлы, мешающие снять клапанную крышку двигателя.
Выверните свечу зажигания.
Снимите клапанную крышку.
Выставьте коленчатый вал в верхнюю мертвую точку такта сжатия по метке на маховике (если она есть) либо контролируя движение поршня через свечное отверстие. Не перепутайте ВМТ сжатия (оба клапана закрыты) с ВМТ выпуска (выпускной клапан закрывается, впускной – открывается).
Ослабьте контргайки регулировочных винтов и по плоскому щупу, вставляемому между коромыслом и торцом клапана, установите вращением винта зазоры. Обычно для выпускного клапана принят зазор 0,2 мм, для впускного – 0,15 (уточните в инструкции по эксплуатации).
Затяните контргайки и дважды проверните коленвал, выставляя его в ВМТ. Если все сделано правильно, на следующей мертвой точке оба зазора уйдут, еще через оборот – примут установленное значение. Увеличившиеся после первого оборота зазоры – признак того, что они настраивались в ВМТ такта выпуска.
Соберите генератор.

Проблемы с двигателем внутреннего сгорания.

Причинами этого может быть следующее:

Отсутствие необходимых для работы двигателя элементов – топлива, масла, незагрязнённого воздушного фильтра. Наличие этих компонентов является залогом хорошей работы бензогенератора, при их отсутствии срабатывает защитный механизм и аппарат глохнет.
Отсутствует искра зажигания. Устранить неполадку можно следующим образом: с помощью специального ключа выкрутить свечу, затем, используя наждачную бумагу и железную щётку, счистить образовавшийся нагар, который появляется при использовании некачественного топлива, вследствие его неполного сгорания. Затем необходимо протереть свечу бензином или спиртом, дать ей высохнуть. После этого следует вновь проверить наличие искры зажигания и попытаться запустить генератор.
Недостаточно отрегулированный карбюратор, возникновение копоти при работе генератора не в полную силу. Проблему поможет решить дополнительная регулировка карбюратора.
Прочие серьёзные поломки генератора.

Проблемы в работе электрогенератора обычно возникают из-за отсутствия напряжения, возникающего в силу целого ряда причин. Это может быть отсутствие контакта, неисправность щёток, выгорание конденсаторов, блоков ШИМ и т.п. Если наблюдаются скачки напряжения при постоянных показателях оборотов мотора, то, скорее всего, дело в неисправности регуляторов возбуждения. Необходимо разобрать аппарат, чтобы выяснить точную причину отказа его от работы.

Затруднённый запуск двигателя обычно свидетельствует о его неисправностях. Своевременно обнаружить причину – значит предотвратить её дальнейшее развитие и пресечь негативное влияние на работу агрегата.

Нередко причиной неисправности выступают сразу несколько взаимосвязанных факторов. В этом случае устранять их приходится комплексно.

Чаще всего обстоятельствами, препятствующими нормальному запуску двигателя, выступают:

Плохо работающая система зажигания. Здесь возможны следующие варианты:

Проблемы со свечой зажигания: слишком большое или слишком маленькое расстояние между электродами (необходимо расположить электроды на оптимальном расстоянии), нарушение изоляции (поможет замена свечи на новую), образование сильного нагара (необходима тщательная очистка свечи);

Проблемы с катушкой зажигания: нарушение изоляции или разрыв обмотки (необходима замена), неправильное соединение элементов схемы или перебои в её работе (при невозможности устранить неисправность микросхемы необходима её замена).

Плохо работающая топливная система

Причины и способы устранения:

Отсутствие топлива в баке (необходимо заправить бак);
Засорение или пережатие топливного шланга (необходима тщательная прочистка или полная замена шланга);
Попавший в топливный шланг воздух (проверить прочность соединений, при необходимости – подтянуть);
Бензин низкого качества или разбавленный водой (залить более качественное топливо);
Проблемы с карбюратором: поломка, попадание в него топлива или мусора. Проблему решит разбор и прочистка карбюратора. Также причина может быть в неправильно установленной дроссельной заслонке, что решается тщательной регулировкой данной детали.

Проблемы в основных узлах двигателя

Причины и способы устранения:

Плохо затянутые болты крепления головки цилиндра (плотнее затянуть)
Износился поршень, поршневые кольца или цилиндр (нужен ремонт или полная замена)
Плохой контакт между рабочими фасками и сёдлами (необходим ремонт)
Заедающий клапан (необходим ремонт)
Зазор между клапанами, величина которого отличается величины зазора, предусмотренной для данной модели (необходима тщательная регулировка величины зазора);
Прокладка впускного коллектора не препятствует прохождению воздуха (подкрутить болты; если воздух продолжает проходить – необходима замена прокладки)
Плохо затянутая свеча зажигания (затянуть свечу сильнее)

Как разобрать бензогенератор своими руками? – Справочник домашнего мастера

Отказ либо загрязнение свечи зажигания: затрудненный или невозможный запуск, неустойчивая работа.
Засорение карбюратора: затрудненный запуск, перерасход топлива, нестабильная работа при постоянной нагрузке.
Отказ катушки зажигания: отсутствие искры, невозможность запуска.
Поломки стартера: обрыв, закусывание троса, разрушение храповика.
Нарушение зазоров клапанов: затрудненный запуск, повышенный шум при работе.
Износ щеток (на синхронных генераторах) – отсутствие выходного напряжения.
Неисправность регулятора оборотов: плавание оборотов двигателя, провалы при изменении нагрузки.
Износ подшипников коленвала и ротора генератора – увеличение шумности работы, подтекания масла.
Износ цилиндра, поршневых колец – затрудненный запуск холодного двигателя, перерасход масла.

Нарушения в работе систем питания и зажигания и их обслуживание

Затрудненный запуск генератора, проявившийся внезапно и не сопровождающийся увеличением шумности работы двигателя – явный признак либо отклонений в работе карбюратора (слишком бедная или богатая смесь), либо неисправной системы зажигания (слабое или с перебоями образование искры). Так как диагностика состояния этих систем взаимосвязана, она объединена в один раздел.

Выверните свечу зажигания и осмотрите нагар на ее электродах.

Плотный и сухой черный нагар – признак богатой смеси (неисправен карбюратор, забит воздушный фильтр);
Маслянистый черный нагар – признак сильного износа поршневых колец, масло попадает в камеру сгорания;
Белый нагар – признак работы на бедной смеси, необходимо проверить карбюратор.
Кирпично-коричневый нагар – нормальный для карбюраторных двигателей.
Красный, зелено-красный нагар – следствие работы на некачественном топливе.

Работоспособность самой системы зажигания проверить просто из-за ее крайней простоты: включите зажигание, вставьте в свечной колпачок заведомо исправную свечу и, положив ее юбкой на ближайшую металлическую деталь двигателя, резко проверните ручной стартер. При отсутствии искры отключите от катушки зажигания по очереди замок зажигания и датчик уровня масла: если при отключении обоих элементов по-прежнему отсутствует искра, замените катушку зажигания.

Если же искра присутствует и имеет достаточную силу (белый или бело-голубой цвет), выверните свечу после нескольких попыток запуска. Залитая бензином свеча – признак переобогащения смеси, сухая – недостатка топлива.

Иногда после долгого хранения игла и поплавок карбюратора залипают и не дают бензину поступать внутрь. Несколько раз резко, но не очень сильно ударьте по крышке поплавковой камеры и повторите запуск.

Наиболее частая неисправность карбюратора – это его загрязнение. Попадание грязи в воздушные каналы приводит к переобогащению смеси, в топливные жиклеры – к обеднению. Грязь на запорной игле поплавка приводит к потере герметичности и переполнению поплавковой камеры, что будет сразу заметно по подтеканию топлива из карбюратора.

Как убрать масло

Основные способы, используемые для устранения проблемы: Чаще масло попадает в фильтр вместе с газами, которые через него проходят. Чтобы решить данную проблему, потребуется снять с фильтра шланг, промыть от примесей и мусора, которые забили элемент, и затем установить шланг обратно. Если это не помогло, проверять придется дроссельную заслонку. Нагар и отложения мусора нередко мешают правильной работе запчасти, что вызывает в двигателе высокое давление. Чаще проблема решается путем ремонта заслонки или замены.

Шлак может накапливаться в маслоотражателе автомобиля; чтобы исправить проблему, потребуется почистить этот элемент и установить дополнительный отражатель масла.

Если воздушный фильтр поврежден или забит, то он сам может являться причиной появления масла. В этом случае фильтр возможно заменить или почистить.

Если проблема так и не была решена, то причину придется искать в двигателе. Это значит, что автомобилю потребуется более серьезный ремонт: замена маслосъемных колец либо иные виды манипуляций.

Масло в патрубках воздушного фильтра часто появляется из-за нарушенной в цилиндрах автомобиля компрессии. Проверить, как работают цилиндры, можно, прогрев двигатель до рабочей температуры. Если значения не одинаковы, то двигатель требует ремонта. Особенно часто такая проблема возникает у старых автомобилей.

Владельцу потребуется проверить и зазоры клапанов. Если они слишком большие, то в воздушном фильтре начнет появляться масло. То же самое касается и замены сальников. В условиях гаража трудно определить причину неисправности автомобиля. Большинство владельцев обращается в автосервис, где диагностику проводят мастера, используя специальное оборудование.

Если двигатель машины изношен, вы сможете отсрочить капитальный ремонт следующим образом:

Шланг, проводящий газы через картер, требуется снять.
На штуцер устанавливается заглушка.
Картер вентилируется через шланг увеличенной длины, его пропускают через дно двигателя.
Провести замену смазки двигателя.

Но эти манипуляции отсрочат вмешательство ремонтников максимум на 500 км. После этого мотор потребуется чинить или устанавливать новый агрегат.

Чем грозит проблема

Само нахождение масла на воздушном фильтре вреда не принесет, однако это может служить тревожным симптомом того, что приближается необходимость капитального ремонта двигателя, а эта процедура трудоемкая и дорогая. Появление признака требует оперативного обращения в автосервис для углубленной диагностики машины.

Ключевые особенности

При проверке компрессии двигателя необходимо помнить о том, что расхождение в одну-две единицы являете допустимым. Если компрессия в цилиндрах сильно отличается друг от друга, то это говорит о том, что клапана прогорели или кольца прижимаются неплотно, и пора их менять.

Стоит обратить внимание на то, какого цвета у автомобиля выхлопные газы. Если поршневая группа сильно изношена, то дым приобретет голубоватый оттенок. Если, проверив компрессию в цилиндрах, серьезных отклонений от нормы обнаружить не удалось, то повода для беспокойства нет, и масло, вероятнее всего, приходит через картер из-за забитого мусором шланга

Шланги легко прочистить или заменить

Если, проверив компрессию в цилиндрах, серьезных отклонений от нормы обнаружить не удалось, то повода для беспокойства нет, и масло, вероятнее всего, приходит через картер из-за забитого мусором шланга. Шланги легко прочистить или заменить.

Перегрузка

Иногда бывает, что электростанция может быть перегружена потребителями и устройствами, сумма мощностей которых превосходит номинальную мощность генератора. Попробуйте запустить генератор полностью без нагрузки или просто отключить от него несколько приборов.

Засор карбюратора

Проверьте карбюратор бензогенератора на предмет засора.

Засор иглы для впрыска бензина.

При засоре иглы необходимо её прочистить. Продуйте её, используя автомобильный компрессор. Примените насадку.

Видео инструкция по прочистке иглы карбюратора

Засор или залипание поплавкового механизма подачи топлива в бензоагрегат.

Приобретите средство для прочистки карбюратора и обработайте всю конструкцию. Выждите несколько минут, а потом своими руками подвигайте поплавковый механизм и продуйте клапан.

Ремонт клапанов

Управление клапанами бензинового двигателя происходит с помощью ГРМ. Чтобы проверить его работу, снимите крышку блока, открутив несколько болтов. Вы увидите несколько клапанов и толкатель. Вам необходимо протолкнуть вал в нужную сторону. Если вы увидите, что всё приходит в движение, но клапаны не приходят в движение, то они залипли. Для их ремонта возьмите средство для прочистки карбюратора и молоток

Проверните коромысло и молотком осторожно забейте клапана. Далее поворачивая вал, вытолкните клапана назад, обильно поливая их жидкостью

Повторяйте это действие до момента отлипания клапанов.

Генератор работает, но не даёт энергию.

Если бензогенератор запускается, но не производит энергию, то, скорее всего, поврежден двигатель, либо сбиты внутренние настройки генератора. Возьмите вольтметр и амперметр и сравните показания на электростанции с показаниями, указанными в инструкции. Если показания расходятся, то это, безусловно, внутренняя поломка и вашему агрегату нужна профессиональная экспертиза и ремонт. Так что звоните экспертам.

Экстренный запуск электростанции с помощью дрели и аккумулятора

Если ваш портативный генераторзапускается, но не выдает напряжение, вы можете:

Использовать аккумулятор, предварительно правильно подключив к нему провода (плюс к плюсу, минус к минусу).

Снимите свечу зажигания и заведите бензоагрегат, потянув за шнур стартера.

Запуск с помощью дрели.

Используйте дрель для восстановления магнитного поля альтернатора. Это видео наглядно покажет, как это делать своими руками.

Совет: лучшим способом предотвратить поломку дорогостоящей техники – это правильно и своевременно её обслуживать, даже если ваш автономный источник питания работает только время от времени. Также своевременно меняйте фильтры и прочие элементы, требующие периодической замены. Помните, что лучше перестраховаться и заменить фильтр, чем рассчитывать на авось.

И наконец, не забывайте использовать масло и топливо хорошего качества. Вы сэкономите много денег и времени, если будете знакомы с основными способами выявления неисправностей и сможете ремонтировать бензиновый генератор своими руками. Большинство из этих методик описаны в инструкции по применению к вашей модели. Сначала изучите её, прежде чем звонить экспертам.

Где осуществляют качественный ремонт оборудования?

Вследствие работы, бензогенератору периодически требуется профилактика, а при надобности и ремонт. Наша компания осуществляет диагностику и ремонт бензогенераторов, а также их плановое техническое обслуживание. Персонал регулярно проходит все необходимые сертификации в официальных представительствах заводов-производителей. Ремонт и диагностика осуществляется на современном оборудовании в сжатые сроки. Обращаясь к нам, Вы доверяете свое оборудование лучшим специалистам.

Аренда и ремонт бензиновых, газовых, дизельных и сварочных генераторов. Ремонт и перемотка альтернаторов (статор, ротор, регулятор напряжения AVR). Сервисный центр 050 330 90 40; 044 388 90 40

Подпишитесь на наш Youtube-канал и будьте в курсе

что и почему ломается в генераторах!

Мы выполняем ремонт альтернаторов на все виды и типы дизельных, бензиновых и газовых генераторов!Перемотка статора, ремонт ротора, замена AVR ‎044 388 90 40: ‎050 330 90 40

Опираясь на статистику подобных поломок, будем описывать все по порядку, а в конце размещаем ссылку на Youtube.

Итак, ситуация, мотор генератора работает, а напряжения нет. С чего начать поиск причины?

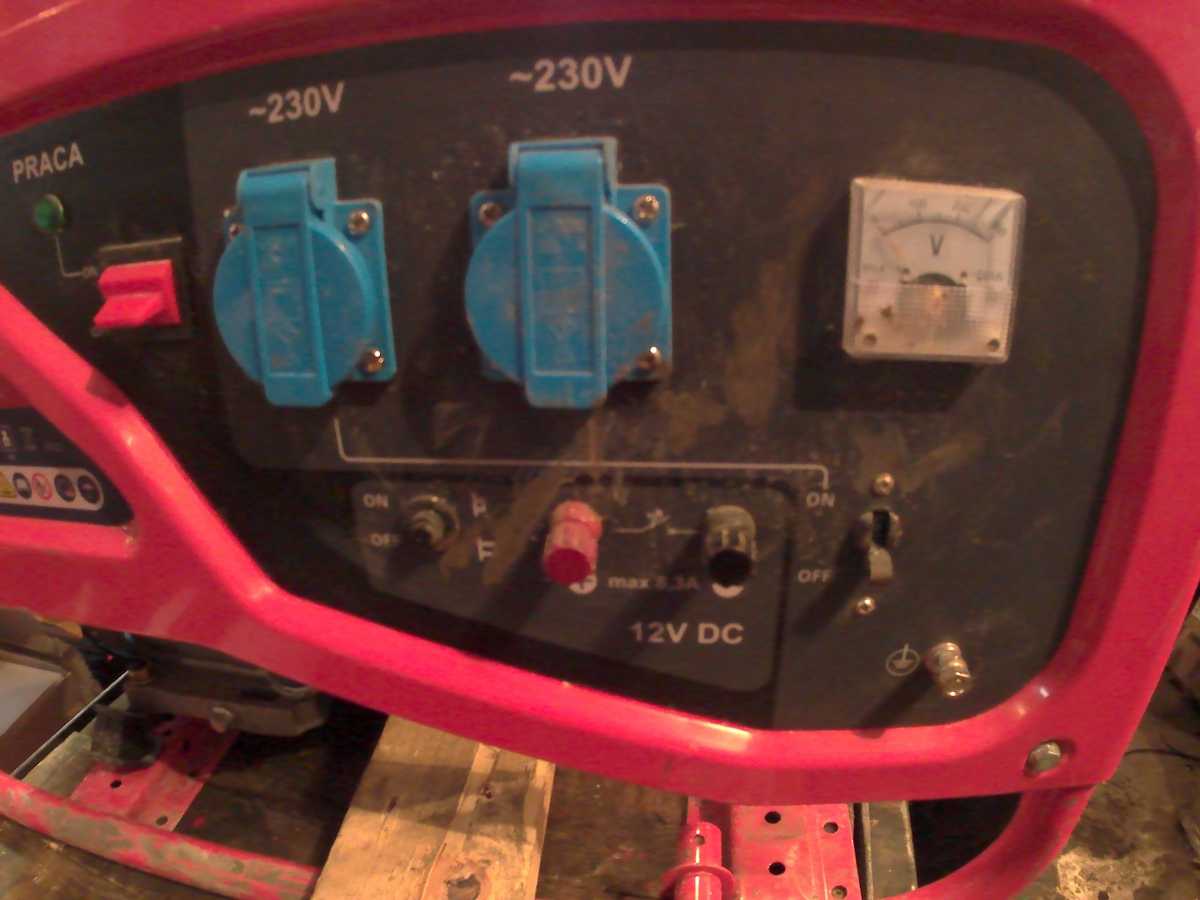

Сначала обратите внимание на показания вольтметра, если 220/380в, в зависимости от типа генератора, тогда причину нужно искать в электрике, под панелью управления генератора, в частности соединения силовых разъемов(розеток генератора)

Если на вольтметре ноль, проверьте защитный автомат на генераторе, он должен быть включен в верхнем положении, если он внизу, значит, произошла сработка по К.З. или токовый перегруз. Исключите вероятность К.З. и перегрузки, взведите автомат в верхнее положение, если напряжение появилось, считайте, что на этом ремонт закончен.

Исключив вышеописанные версии, идем дальше. С торцевой части генератора, в противоположной стороне от ручного стартера, расположен альтернатор (обмотки), он закрыт металлической крышкой, которая крепиться двумя болтами.

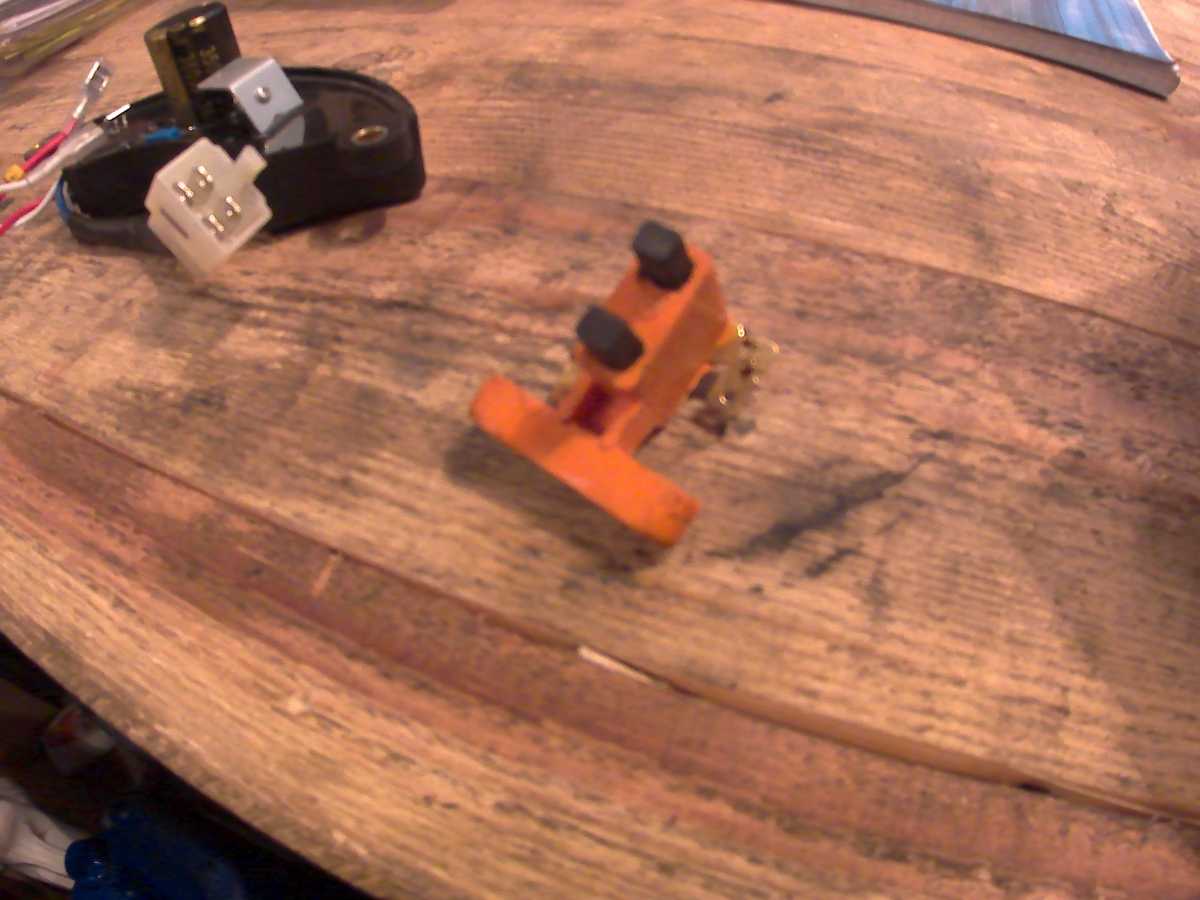

Вскрываем ее, видим провода, крепления и пластмассовую коробочку, это AVR, она может быть выполнена в виде полумесяца или прямоугольника. Это зависит от модели и мощности генератора. Что такое AVR?,- автоматический вольт регулятор, другими словами регулятор напряжения, он отвечает за возбуждение и выполняет функцию стабилизации генераторного напряжения. Его работоспособность диагностируется или методом исключения, в этом случаи вместо него ставиться новый AVR или диагностикой в условиях стационарного сервиса.

Важно! При проверке работоспособности новой AVR на генераторе, есть риск выхода ее из строя, в случае определенных неисправностей обмоток альтернатора. Многими поставщиками не поддерживаются гарантийные обязательства на AVR!

Примерно в 80% случаях, когда бензогенератор не выдает напряжение, причиной является поломка AVR

Примерно в 80% случаях, когда бензогенератор не выдает напряжение, причиной является поломка AVR.

Следующей причиной отсутствия напряжения, может быть механическое повреждение контактных колец, это диагностируется прибором и бывает видно при визуальном осмотре.

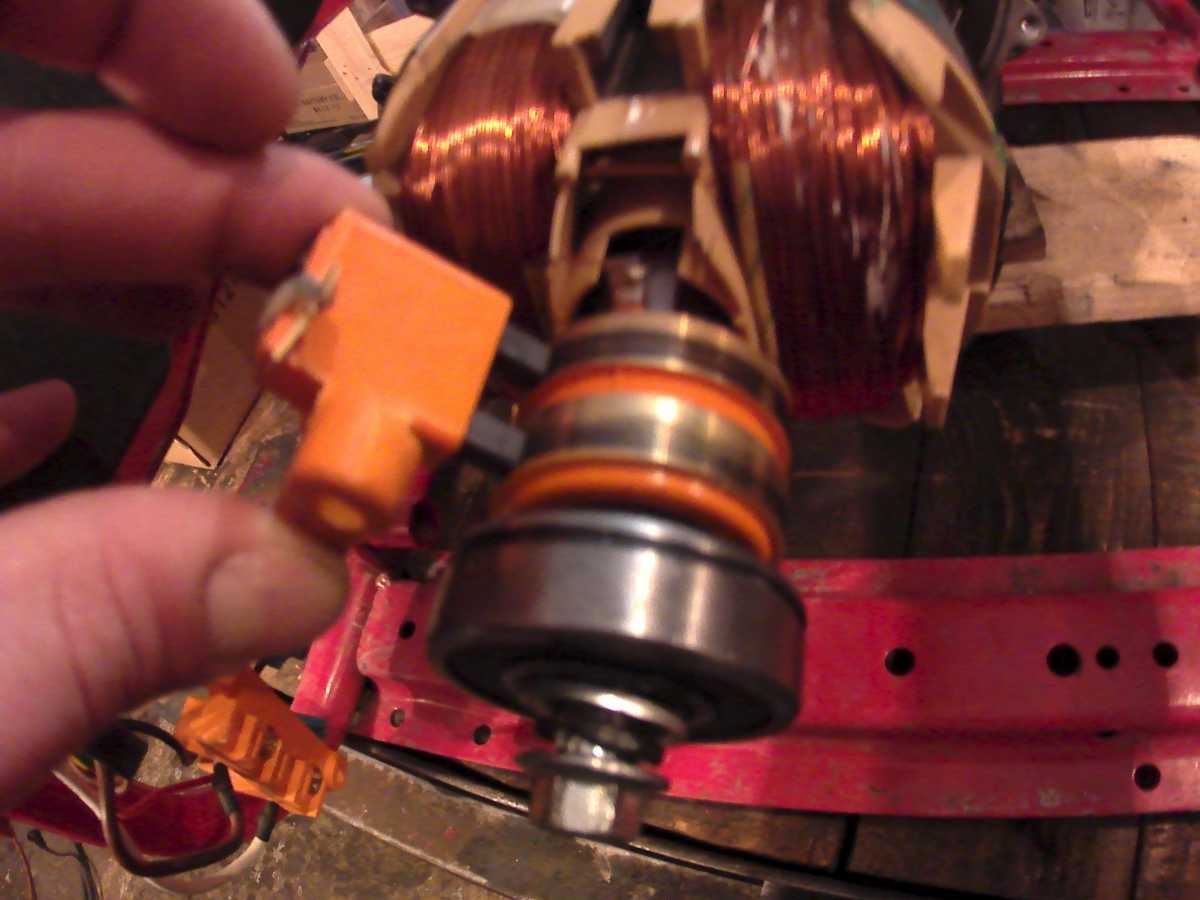

Дальше идем к щеткам, сразу обратите внимание, что практически все бензиновые генераторы производства КНР являются щеточные именно они пользуются популярностью за счет низкой цены и постоянно ломаются. Поэтому как пример берем именно такой генератор. Щетки могут ломаться, изнашиваться, определить это можно визуально

Щетки могут ломаться, изнашиваться, определить это можно визуально.

И наконец, переходим к обмоткам, это ротор и статор, тут свои нюансы. Бывает, что визуально перед Вами обмотки из меди, а по факту это крашенный или обмедненный алюминий! Для «китайских генераторов» это не редкость. Это существенно снижает как цену, так и надежность с ресурсом. На практике такие генераторы ломаются после нескольких часов эксплуатации.

Неисправность обмоток не всегда определяется визуально, достоверный ответ можно получить только после диагностики. Почему выходят из строя обмотки генератора?

Приведем основные причины:

– низкое качество – токовая перегрузка – работа со сварочным аппаратом (даже инверторного типа) – попадание влаги, пыли и т.п, что приводит к механическим нарушениям или замыканию – перекос фаз (в случае работы трехфазного генератора с однофазной нагрузкой) – встречный ток

Все приведенные поломки являются пригодными для ремонта. В случае необходимости сделать из трехфазного генератора однофазный, нужно разбираться в каждом конкретном случае, но вообще это возможно. Где расположены и как выглядят детали о которых мы говорили смотрите видео
