Выбор колес для мотоблока и замена своими руками

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

Пневматические. Такие изделия имеют резиновую покрышку и камеру.
Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях

Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Литое колесо

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

Колеса-грунтозацепы

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

https://youtube.com/watch?v=OE-CglYKTkc

РАССКАЖИ ДРУЗЬЯМ

Источник

Как выбрать резиновые колеса

Но о них позже. Сперва, если вы надумали выбрать себе дополнительную резину в магазине, учтите то, каким целям они будут служить. Для пропашки почвы всегда покупайте широкие колеса. Такие же нужны при выкапывании посаженного картофеля. Выбирайте колеса диаметром 400 мм и не меньше. В ширине они должны быть 200 мм. Колеса важны при высадке в землю той же картошки или овощей.

Здесь важно соблюдать дистанцию между рядами. Она должна быть от 50 до 70 см, чтобы не мешать проезду мотоблока с учетом стандартного расположения колес

Для обработки посеянной культуры нужны более узкие колеса, которые не стопчат посадку при проезде.

Давайте покажем вам некоторые варианты.

Например, универсальные колеса, которые могут быть надеты на мотоблоки всех марок и моделей, также могут агрегатироваться на мотокультиваторы и прицепы. Лучше покупать такие, ведь вы не хотите заплатить дважды, если у вас появится другой агрегат, а туда эти шины уже не подойдут.

Если у вас мотоблок ZIRKA, посмотрите специальные для этой марки колеса с диаметром 4,0-8 дюймов. Изготовители покрасили их в фирменный армейский цвет хаки. Так же, как и предыдущий вариант, они камерные, к ним в комплект прилагаются покрышки, диски и болты крепления к мотоблоку.

Ступицы вам нужно потом купить самому — они разные к каждой модели ZIRKA. Эти колеса вы уже не закрепите на любой другой мотоблок, но они будут достаточно эффективны на тяжелых моделях ZIRKA Lx4061G и Lx4062G. На технике попроще они будут пахать еще лучше. Так же, как и предыдущий вариант, легко проходимы и на асфальте, и на твердой земле, и на рыхлом, вспаханном грунте. Стоят резиновые колеса для ZIRKA примерно 60 долларов.

Еще один вариант — камерные колеса размером 5,0-12 дюймов. Их вы можете заиметь автоматически в комплекте, если купите мотоблок Аврора, Кентавр, Зубр. Если у вас одна из этих марок, сможете сохранить и переставить колеса на другую. Кстати, они также отлично крепятся на уже упомянутую ZIRKA.

Кроме описанных, вы сможете отыскать колеса с размерами 6,0-12 дюймов. Но их используют только с тяжелой техникой. Такие колеса идут в комплект при покупке с мотоблоками Зубр, Кентавр, Зирка, Добрыня, Аврора, Форте.

Все эти мотоблоки весят не меньше 8 кг имеют водную систему охлаждения. Если купите резину такого типа, в комплекте получите болты для крепления к агрегату, диски, скаты и камеры. Кроме мотоблоков, вы можете использовать колеса на небольших прицепах к ним.

На рынке колеса к тяжелым моторным блокам стоят около 130-140 долларов.

Как сделать колеса своими руками

Разобравшись с видами шин, следует узнать, как сделать такие же, но самодельные. Первое, что стоит уHonor – у вас в любом случае не получится сделать колеса для мотоблока с самого нуля. Вам необходима будет основа – старые пневмоколеса от машины, например, от «Оки» или от «Нивы». В этом вопросе все зависит от вашего выбора или наличия подходящего материала. И, кстати, фермеры не рекомендуют покупать новый комплект шин для переделки, так как стоят они недешево и в результате у вас не получится сэкономить приличную сумму, сделав оставшуюся работу самому.

Вторая вещь, без которой ничего не выйдет – до начала процесса необходимо подготовить чертежи. К этому вопросу нужно подойти ответственно, и чертежи должны удовлетворять требованиям на основе имеющихся материалов.

Часто изготавливают спаренные колеса, куда внутри можно положить дополнительный утяжелитель. С этого варианта и начнем. Спаренный вариант – это быстрая и эффективная переделка колес, которая доступна многим. Вам понадобятся 4 колеса с хорошей основой из нержавейки (кстати, у мастеров входу шины от «Москвича»). Также необходимо иметь при себе железные пластины. Сам процесс проводится в несколько шагов.

С основы снимается резиновая шина.
К ободу, на который одевается шина, необходимо приварить несколько пластинок железа, шириной до 5 см. Обычно из пластин формируют квадрат, который приваривают к одной из сторон обода.
Далее обод со второго колеса приваривается к этому квадрату. Таким образом, вы соединяете два обода между собой с помощью пластин и варки.
На последнем этапе резина надевается заново на обода.

Вот и все, вы получили нужный вам комплект. Как видите, основное их преимущество – большая ширина. Благодаря этому, они меньше смахивают на колеса от автомобиля, и больше на вариант для мотоблока.

Второй вариант, как усилить пневмоколеса – увеличить их износостойкость за счет дополнительных материалов. Таким способом вы сможете переделать колеса такого транспортировочного средства, как мото- или квадроцикл. В общем, вам нужны будут шины покрупней, чем от обычной легковушки. А для увеличения жесткости могут подойти крупные цепи.

Переходим к самому процессу: к пневмоколесам нужно приварить цепи. Можно попробовать соединить их с резиной или с железным ободом. Далее на них нужно сделать зазубрины, чтобы они имитировали грунтозацепы. Результат должен походить на покупные металлические колеса.

С этим способом придется повозиться, чтобы цепи плотно держались и не слетали в ходе работы. Тут поможет блокировка цепей с ободом, которую можно сделать с помощью стальных креплений и крючков.

Дополнительный элемент, которого часто не хватает для удобства работы с мотоблоком, – разблокиратор, иногда его называют дифференциал. Так как инструмент сам по себе тяжелый, часто им сложно управлять, а именно – поворачивать в разные стороны. В этом случае на помощь приходит разблокиратор – специальное устройство, которое крепится к колесам и увеличивает их маневренность на трудных участках.

Инструмент для разблокировки устанавливается к выходным валам вашего мотоблока с помощью болтов. В ходе работы он уменьшает радиус поворота всей машины и увеличивает ширину колеи. Если вы пользуетесь мини-трактором на регулярной основе, то эта вещь просто незаменима. Можно сделать разблокиратор самостоятельно на основе подшипников, но по факту – игра не стоит свечь. На рынке их можно найти самых разных вариаций, да и стоят разблокираторы недорого

Самое важное – найти специалиста, который посоветует хороший продукт

Итак, если у вас есть необходимость в новой «обуви» для мотоблока и есть возможность использовать шины от обычного автомобиля или мотоцикла, то почему бы не попробовать. В этой статье указаны самые простые и популярные варианты, но все зависит от вашего опыта и умений. На самом деле решение очень простое, понадобится только сварка и немного умений. Но для хорошего результата проконсультируйтесь с опытными мастерами перед началом работы.

О том, как сделать колеса на мотоблок своими руками, смотрите в следующем видео.

Как сделать культиватор для мотоблока своими руками?

Вам потребуются следующие инструменты и приборы:

ручная дисковая пила и диски по металлу к ней,
аппарат для сварки,
разной абразивности наждаки (2 шт.),
дрель.

Исходный материал, из которого изготовляется культиватор своими руками:

квадратные пластины 15х15 см из нержавеющей стали,
прямоугольные пластины 12х4 см из того же материала (для изготовления фрез культиватора),
стальная труба,
гайки и болты.

Руководствуясь чертежом, необходимо просверлить каждый квадрат и фрезу, после чего болтами соединить квадрат с обеих сторон фрезами.
Следует прикрепить получившуюся деталь к основанию. Сделать это лучше болтами, так как сварка не дает нужной для культивирования почвы прочности соединений.
Таким же образом нужно поступить со всеми квадратами.
На следующем этапе сборки, когда рабочая часть будет скомплектована, надо сделать отверстие, соответствующее по диаметру стальной трубе.
Труба режется пополам, а к каждой из образовавшихся частей приваривается по ходовой части с фрезами.

Для большей ясности и точности указанной инструкции рекомендуется посмотреть видео.

Таким же способом можно сделать культиватор для минитрактора своими руками, изменив при необходимости размеры деталей. Отличием является зацеп, который можно изготовить из нержавеющей стали.

Как сделать грунтозацепы своими руками для культиватора?

Чтобы колеса культиватора не вязли в сырой и вспаханной земле, а также не утрамбовывали ее, необходимо сделать грунтозацепы, которые помогут дополнительно вспушивать землю. Увеличивая проходимость минитрактора или мотоблока, они дополнительно повышают эффективность работы.

Для выполнения грунтозацепов необходим сварочный аппарат, который также понадобится, если будет необходим ремонт культиватора своими руками, а также нужны металлические уголки и колесные диски. Последовательность работы может выполняться в двух вариантах:

Металлический уголок нарезается и приваривается к ободу диска отрезками, на расстоянии 10 см друг от друга. Образовавшиеся выступы будут играть роль зубьев грунтозацепа.
Второй вариант изготовления самодельных грунтозацепов базируется на ободах от нарезанного газового баллона, шириной 7-9 см. Это – основа для колес грунтозацепов. При помощи сварочного аппарата нарезаются угловые зацепы и привариваются к ободам ребром, на 15-ти сантиметровом расстоянии один от другого. В центр обода вваривается квадратной формы пластина, по диаметру соответствующая ему. К центру пластины приваривается ось.

Такой грунтозацеп применим не только на культиваторе, но и на минитракторе и мотоблоке.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

Различные размеры.
Разные конструктивные методики.
Размер рабочей полосы.
Необходимость прополки.
Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

Веерная (другое название — стрельчатая).
Грохотная (вибрационная).
Транспортерная (ленточная или конвеерная).
Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

Агрегат захватывает довольно обширную полосу — примерно 40 см.
Лемех заглубляется в почву на 25 см.
Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.

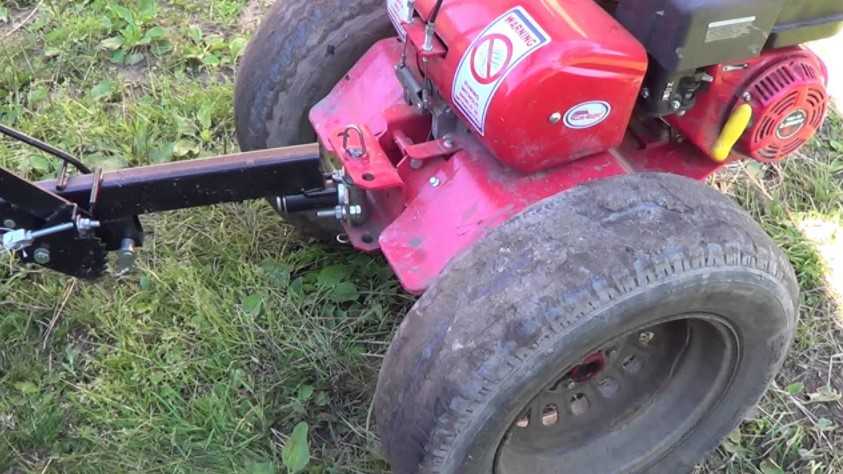

Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
На наружной стороне устанавливается специальный защитный колпак.
Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

Приделать полуось.
Снять покрышки, поскольку для зацепов резина не понадобится.
Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
Прикрепить конструкцию к ободу при помощи болтов.
Поменять диски, для чего надо открутить крепления.

https://youtube.com/watch?v=7D99z2z3AZE

Для создания грунтозацепов на мотоблок нужны такие детали, как:

старые колеса от машины, можно и без резины;
уголок из стали, из которого надо изготовить зубья-зацепы;
болты;
стальные толстые квадраты;
для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа — 110 мм.

Колеса для мотоблока: обзор видов, как сделать своими руками

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Подобный подход сложно назвать грамотным, ведь от указанных деталей зависит качество и продолжительность работы самой техники

Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

пневматические;
колеса тяговые;
цельнолитые варианты из резины;
металлические колеса с грунтозацепами.

Чтобы доходчиво разобраться со спецификой каждого типа, следует рассмотреть их особенности более детально.

Как изготовить колеса на мотоблок

Есть люди, которые не хотят тратить деньги на покупку новых колес. Вместо этого они делают их самостоятельно. Однако прежде чем заняться этим, необходимо разобраться с тем, как можно самостоятельно изготовить мотоблочные колеса.

Инструкция

При создании самодельных мотоблочных колес чаще всего используют автомобильные диски

Чаще всего самодельные конструкции изготавливают из дисков легковых автомобилей. Если сделать все правильно, такие колеса смогут прослужить более десяти лет.

Перед тем как создавать диски на мотоблок, нужно подготовить нужные инструменты и материалы. Для работы понадобится следующее:

стальной лист толщиной около 8 мм;
диски от автомобиля;
шины;
болты;
шайбы;
болгарка;
дрель.

Подготовив все необходимое, можно приступать к работе. Пошаговая инструкция выглядит следующим образом:

Создание шаблонов из картона или фанерных листов.
Изготовление фланца по сделанному ранее шаблону.
Создание разболтовки.
Высверливание отверстий, которые в будущем будут использоваться для установки утяжелителей.
Сваривание заготовки с диском автомобиля.
Установка утяжелителей.

После выполнения вышеперечисленных действий можно приступать к установке покрышек.

Колеса являются основой любого мотоблока. Поэтому каждый человек, который собирается обзавестись такой техникой, должен заранее ознакомиться с разновидностями мотоблочных колес и с их ключевыми особенностями.

Конструкция

Основные узлы, используемые для изготовления вездеходного транспорта, кроме самого мотоблока, представлены следующими элементами:

рама, которая необходима для создания основы;
задний мост, который используется, чтобы установить вторую пару колес;
водительское кресло, которое рекомендуется делать защищенным от попадания грязи с дороги;
приборы для освещения, позволяющие безопасно передвигаться в темное время суток.

Такие вездеходы представляют собой транспортные средства, рассчитанные на одного человека. Средняя грузоподъемность агрегатов составляет порядка 200 кг. Ширина рамы определяется необходимой устойчивостью перед опрокидыванием, но рекомендуется делать её не менее 1,1 метра. Из мотоблоков с двигателем рекомендуется применять изделия фирм Нева, Угра либо другие, обладающие мощностью 10 л. с. и больше. Таких показателей мощности достаточно, чтобы осуществлять движение быстрее 10 км/ч. Она в процессе движения по бездорожью на скользкой либо вязкой почве снижается до 2-3 км/ч.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
Далее производится монтаж и соединение всех деталей.
Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Для более комфортной работы стоит уделить внимание выхлопной трубе, чтобы отработанные газы выводились в сторону. Ее можно согнуть из трубы диаметром от 70 мм

Для чего мотоблоку этот элемент

Колесо мотоблока, которое проходит по внешней дуге при повороте, должно пройти больший путь. И тут возникает необходимость в дифференциале либо ином механизме для распределения мощности, что позволит избежать пробуксовки. Если в колесном устройстве не будет данного элемента, это вызовет спрямление движения. При этом чем больше расстояние между колесами, тем сложнее будет поворачивать.

Основная часть работ, которые проводятся на земле, к примеру, культивирование либо внесение удобрений, проводится по прямой. Но этот вовсе не говорит о том, что устройство никогда не будет поворачивать. Безусловно, стандартный вариант мотоблока с жестким приводом на 2 колеса позволяет достаточно удобно использовать его в большинстве сельскохозяйственных работ. Но при необходимости частых разворотов проблему с пробуксовкой и управлением придется дополнительно решать. Если не использовать специальные механизмы, то транспортное средство будет тормозить грунтозацепами. Подобная работа будет сложной даже для человека с большой физической силой.

Это простые и универсальные установки, которые позволяют правильно распределять нагрузку между колесами при необходимости поворота мотоблока. Универсальность этого способа заключается в том, что обгонные муфты можно использовать не только на жесткой оси, но и на подключаемой. При этом при повороте колесо будет стремиться быстрее переднего вала совершить вращения. Это дает возможность удобно управлять машиной и работать даже на небольших участках, так как устройство становится более маневренным.
