Как сделать теплый пол в квартире своими руками: 2 способа подключения

Характеристика теплого пола

Теплый пол от отопления можно назвать наиболее экономичным вариантом при наличии центрального отопления

Для того чтобы осуществить его монтаж, необходимо взять во внимание ряд аспектов. Суть такого горизонтального обогрева заключается в бесконечной циркуляции горячей воды из батареи центрального отопления по специальному напольному контуру. Пол может быть одно или двухконтурным

Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию

Пол может быть одно или двухконтурным. Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию.

Для того чтобы правильно и продуктивно происходила циркуляция, необходим специальный насос. Если батареи отопления его не имеют, то будет необходимо его приобрести. Некоторые домовладельцы решаются обойтись без него, создав своими руками уклон в контуре, но этот процесс слишком трудоемкий и, по сути своей, нецелесообразный, ведь можно просто приобрести насос.

Система с уклоном в контуре подразумевает циркуляцию под действием физики, а именно, гравитации. В этом случае перемещение воды не будет иметь необходимую скорость, да и прогрев из-за наклона будет неравномерным.

Важный аспект – расчет длины контуров. Он зависит напрямую от квадратуры помещения. Если комната небольшая, то будет достаточно одной трубы. Длина ее не должна превышать 30 метров.

Если квадратура превышает 17 кв.м., то потребуется две трубы. В этом случае длина контура не должна превышать 50 метров. Можно разделять контуры, если длина труб получается больше 30 и 50 метров соответственно, но укладываться они должны параллельно.

Пленочный ИК-пол

Инфракрасные пленочные маты достаточно просто монтировать самостоятельно. Понадобится следующий набор материалов: непосредственно термопленка, зажимы для контактов (клеммы), терморегулятор, сенсорный датчик, проводка (сечение 1,5 или 2,5 мм), термоизоляция, ПВХ скотч.

ИК-маты – идеальный вариант для дополнительного отопления в квартире с невысокими потолками (менее 2,5 метров).  Также установка теплого пола из инфракрасной пленки целесообразна для домов с деревянными полами, т.к. в этом жилье установка водяного пола весьма проблематична.

Читать также: Теплый потолок: инфракрасная пленка для потолочного отопления

Инструкция как сделать теплый пол

1. Расчет площади.

Схема расположения ИК-пленки должна быть составлена заранее, перед началом работ и закупкой материалов. Не следует укладывать теплые маты под мебелью, полезная нагревающая площадь должна располагаться на свободном пространстве.

1. Установка терморегулятора.

Располагают его обычно на высоте примерно 40 см от пола. Некоторые опытные мастера рекомендуют ставить устройство на расстоянии 90-100 см, это актуально для семей с маленькими детьми или животными.

После выбора заданной высоты, нужно при помощи дрели или перфоратора (можно использовать насадку-коронку) сделать отверстие в стене для терморегулятора и штробы для подвода электропроводов и установить прибор.

1. Подготовка поверхности.

Технология требует тщательно зачистить стяжку пола до гладкого состояния. Если поверхность имеет серьезные дефекты (выбоины, бугры), то нужно выровнять ее специальными смесями. Когда чистовая стяжка полностью высохнет – можно приступать к дальнейшей работе.

1. Укладка теплоизоляции.

Рекомендуется использовать фольгированный вспененный пенополистирол или полиэтилен. Стелить его нужно фольгой вверх, оставляя между полосами швы в несколько миллиметров. Проклеить стыки скотчем.

1. Технология монтажа инфракрасных полов.

Заранее просчитанная схема расположения нагревательных матов позволит уложить их максимально эффективно. Разрезается пленка четко по обозначенным на ней линиям. Шаг (расстояние) между матами должен быть не менее 1-2 см. Отступы от стены – около 10-ти см.

Полосы не должны укладываться внахлест, нужно четко следить за расстоянием между ними.

ИК-маты фиксируются между собой при помощи полосок скотча. Нет нужды полностью проклеивать стыки, достаточно нескольких отрезков по длине (шаг около 50-ти см).

1. Схема подключения контактов.

Поместите клемму между слоями пленки таким образом, чтобы одна часть находилась снаружи со стороны медной шины. Зажмите плоскогубцами. Подсоедините провода: к одной стороне полосы фазу, к другой – ноль. Опять зажмите. Соединения между ИК-матами должны быть параллельными.

Далее нужно изолировать контакты битумным скотчем. Таким же образом изолируются обратные концы медных шин по всей ширине.

Чтобы финишное покрытие легко идеально ровно, нужно «утопить» места соединения в теплоизоляционном материале. Для этого в нем вырезаются отверстия нужного размера, а для проводов делаются канавки.

1. Монтаж термодатчика.

Датчик сначала подключается к терморегулятору. Затем устройство приклеивается скотчем на обратную сторону термопленки и «прячется» в термоизоляции.

1. Подключение и проверка системы.

Фаза и ноль подключается к терморегулятору согласно инструкции прибора. Затем необходимо подключить к регулятору питание и проверить работу систем. Принцип работы ИК-полов простой: инфракрасные лучи нагревают поверхности и предметы в помещении, не пересушивая воздух.

1. Укладка финишного покрытия.

Перед монтажом декоративного материала нужно уложить на ИК-полы полиэтиленовую пленку. Сверху можно монтировать ламинат, линолеум, ковролин, пробку. Не рекомендуется использовать керамическую плитку, так как слой клея и толщина материала приведут к теплопотерям.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 300С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Устройство водяного пола в квартире

Водяные полы с теплоносителем внутри представляют собой трубопровод, который уложен на основание и залит цементной стяжкой. Трубы применяются из металлопластика или полимера, диаметр 16 — 20 мм. Теплоноситель — вода или специальная жидкость (антифриз), нагрев его осуществляется в системе до 50 градусов.

Основными компонентами конструкции являются трубы с теплоносителем. В «пирог» также входит гидро и теплоизоляция, элементы для крепежа, арматурные устройства и управляющаяся система, она предназначена для регулировки объёма теплоносителя.

Петли пола подключаются к коллектору, движение жидкости осуществляется под воздействием насоса.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Как делается подключение теплого пола к автономной системе отопления

На практике, вопрос, как сделать теплый пол от отопления, часто оказывается просто нереализованным проектом. Дело в том, что реализация всего задуманного требует понимания последовательности и общего объема работ по монтажу. Для самого небольшого участка прокладки труб придется как минимум поднять высоту пола на 13-15 см. Хорошо, если здание находится в процессе строительства или реконструкции, а если уже установлены дверные блоки? Тогда придется снимать пол и начинать работы с заливки основания.

С другой стороны, теплый пол позволит существенно повысить энергоэффективность дома, и утеплить пол. Как и любые другие работы все начинается с составления сметы и плана работ. Первое, что в таком случае делается – это проводится промер помещений и просчет точек подключения. Оптимально если распределительный коллектор будет установлен недалеко от отопительного котла. Таким образом, чтобы была возможность регулировать все приборы, наблюдая за изменениями показателей датчиков.

При планировании учитываются и технические условия устройства теплого пола. Первое – это длина трубопроводов. Для этого оптимально выбирать наименьшую длину, чем меньше длина петли, тем эффективней будет прогреваться пол. Поэтому рекомендуется просчитывать длину одного полного участка так, чтобы его длина была не больше 50 метров. Это немного, всего одна большая комната 4х5 метров. Второе, это подбор материала и способ врезки. Это от ближайшей батареи в комнате или от распределительного коллектора. Третий момент – способ соединения рукава и магистрального трубопровода существующей системы. Четвертый момент – это материал труб и фитингов.

Как уложить кабельные секции?

Для напольного обогрева используют одножильные или двухжильные секции. Одножильный проводник имеет одну нагревательную жилу. При укладке оба конца кабеля выводят к сети. В двухжильном проводнике предусмотрено 2 нагревательные жилы.

К сети подключают только один конец. Второй оставляют на поверхности пола; жилы замыкают, изолируют. Укладку кабеля проводят своими руками, но для подключения системы требуются навыки электрика.

Рекомендуем: Как уложить тёплый пол под ламинат на деревянный пол?

Для подключения секций предусматривают терморегулятор. Для него необходимо определить место на стене. Устройство располагают около розетки, на расстоянии 70 см от пола. Делают нишу. В неё выводят сетевые провода. От приготовленного места выводят штробу для гофротрубки. В ней будет находиться термодатчик.

Ещё в одной гофре располагают конец кабеля «тёплого пола». После установки всех систем штробу закрывают бетонной смесью.

• «Тёплый пол» в квартире укладывают «змейкой» или «улиткой». Покрывают 60-70% всей площади пола. Под мебелью и бытовыми приборами оставляют холодные зоны. От предметов интерьера отступают 15 см. В противном случае на проводник будет оказана высокая нагрузка. Он перегреется, система отключится. При монтаже необходимо следить за тем, чтобы в местах изгиба секции не было острых углов. Минимальный радиус петли 10 см.
• К армированной сетке кабель укрепляют пластиковыми лентами с обратными зубцами. Если используется монтажная лента, то проводник заводят под лепесток крепления. При использовании шин и замков секции располагают внутри крепления. Зубцы надёжно фиксируют проводник.
• На середину пола укладывают термодатчик. Его располагают между витками кабеля. Для термодатчика предусматривают отверстие в теплоизоляционном материале, чтобы устройство не возвышалось над полом.
• Концы подводят к терморегулятору. Проверяют сопротивление. Если оно соответствует норме, то выполняют пробное подключение. Выставляют терморегулятор на максимально допустимую температуру.
• При положительном результате секцию закрывают бетонной стяжкой глубиной 5 см или клеевым покрытием; толщина слоя 3-4 см.

Рекомендуем: Как проверить тёплый пол?

Вместо секций можно использовать маты, кабельные или карбоновые. Рулоны раскатывают на отмеченной поверхности пола.

Если есть необходимость повернуть маты, то сетку разрезают. Кабель должен оставаться неповреждённым. У карбоновых матов разрезают соединительный кабель, систему поворачивают.

Теплый пол как единственная система отопления загородного дома

Третий плюс теплого пола — высокая теплоаккумулирующая способность. Т.е. такая система становится «печкой», долго отдающей тепло даже при отключении циркуляции теплоносителя. Это связано с тем, что трубы теплого пола уложены в бетонную стяжку, хорошо теплоизолированную от нижележащих слоев конструкции покрытия

При прогреве большой бетонной массы она аккумулирует тепло, что особенно важно для каркасных домов с их низкой тепловой инерционностью

После вывода теплого пола на рабочий режим днём можно отключить теплый пол и, за счет инерционности, система продолжит отдавать тепло. Повысить эффективность такого режима эксплуатации можно, добавив в систему тепловой аккумулятор.

Интересен опыт пользователя портала Александра Федорцова (ник Скептик).

Даже отопление электричеством может быть дешевым, если построить правильный каркасник на фундаменте УШП и отапливать дом водяным теплым полом в связке с теплоаккумулятором, в котором вода нагревается ТЭНом по ночному тарифу.

Очень часто пользователи задают вопрос, а можно ли отопить дом только тёплым полом, и будет ли это экономично?

Ответ один — это расчётный показатель. Т.к. эффективность теплого пола, как единственной системы отопления, зависит от теплопотерь дома, региона проживания, площади комнат и т.д.

Для понимания основ, руководствуемся следующим правилом: эффективная система отопления должна компенсировать теплопотери, т.е. дать то количество тепла в дом, которое ушло.

Для этого обязательно выполняется расчет на теплопотери, после которого может выясниться, что одного только теплого пола недостаточно, и требуется комбинированная система отопления: теплый пол + радиаторы.

Теплоотдача теплого пола с 1 кв. м рассчитывается по следующей формуле:

q = 8.92 х (t_п – t_в ) 1,1 ,

q – тепловой поток поверхности пола, Вт/м 2 ;

t_п – средняя температура поверхности пола — 29 °C;

t_в– средняя температура воздуха — 20 °C.

Подставляем значения в формулу.

q = 8.92 *(29 – 20) 1,1 = 100 Вт/м 2 .

Т.е. 1 кв. м тёплого пола компенсирует теплопотери в 100 Вт. Не забываем, что на работу системы влияет площадь открытой поверхности пола помещения, где смонтировано поверхностное лучистое отопление.

Например, если, условно говоря, требуется отопить зал площадью в 50 кв. м, поверхность пола которого по минимуму заставлена мебелью, то мы сможем снять с теплого пола более высокую теплоотдачу.

Если нужно обогреть комнату площадью 25 кв. м, большая часть которой заставлена шкафами, стоит кровать и т.д., то это уменьшает эффективную площадь теплого пола и, соответственно, его теплоотдачу.

Кроме этого, дополнительная установка радиаторов компенсирует такой недостаток теплого пола, как долгий (относительно радиаторов) выход на рабочий режим эксплуатации. Соответственно: если в комнате нужно быстро поднять температуру, делается это при помощи радиаторов, чтобы не ждать, пока прогреется теплый пол.

Я строю двухэтажный дом из газобетона D500. Ширина блока 40 см. Делаю полы по грунту. Отопление планирую комбинированное — теплый пол и радиаторы. Для этого я самостоятельно выполнил расчёт теплопотерь в специализированной программе.

В итоге выяснилось, что теплопотери по всему дому составляют 14 кВт. Из них на первый этаж пришлось чуть больше 7 кВт. Расчёт теплоотдачи теплого пола показал, что пять контуров в сумме дадут 4.75 кВт тепла (примерно 70% от необходимой величины). Недостачу в 2.35 кВт (30%) покроют три радиатора.

Для наглядности прилагаем схемы:

1) Раскладка петель теплого пола

2) Радиаторное отопление

После расчётов, составления сметы и закупки всех необходимых компонентов пользователь приступил к самостоятельному монтажу теплого пола.

Теплый пол в частном доме или квартире

В качестве отделки пола чаще всего используется ламинат, равномерное прогревание которого обеспечивает медленную теплоотдачу.

Для формирования системы подогрева полов необходимо заранее приобрести такое оборудование и расходные материалы, комплектующие и элементы:

• котел для подогрева теплоносителя с нагнетающим насосом;
• шаровые клапаны и требы для инженерных коммуникаций;
• коллектор для настройки температуры теплых полов и фитинги.

Выбирая способ монтажа можно остановиться на заливке готовой и подключенной системы бетоном, что затруднит проведение возможных ремонтных работ.

Для эффективного функционирования системы достаточно обеспечить ее укрытие теплоизоляционными материалами, что позволит снизить теплопотери от работающего комплекса.

Керамическая плитка

Второе правило

Все участки с керамической плиткой должны в обязательном порядке прогреваться.

src=»https://domikelectrica.ru/wp-content/uploads/2018/07/55.jpg» class=»aligncenter» width=»720″ height=»540″Это связано с высокой теплопроводностью самой плитки. Если вы в квартире положите руку на любую доску, вам будет казаться что она немного теплая.

А если ладонь прислонить к металлической дверце холодильника или не разогретой духовке, то вы почувствуете некую прохладу.

Однако температура у них при этом будет абсолютно одинаковой – комнатной. Железные вещи всегда кажутся гораздо прохладнее, потому что у них выше теплопроводность. То есть, они быстрее отдают свою температуру вашей руке. src=»https://domikelectrica.ru/wp-content/uploads/2018/07/12.jpg» class=»aligncenter» width=»720″ height=»480″ Таким образом, мы обмениваемся температурой с любым предметом, с которым соприкасаемся. Однако мелкие предметы и вещи – часы, одежду, цепочку вы прогреть своим телом сможете, а вот слой бетона с плиткой не получится никогда.

С одной стороны прохлада от керамической плитки кажется слегка приятной, но все заканчивается в итоге болезнями. src=»https://domikelectrica.ru/wp-content/uploads/2018/07/29.jpg» class=»aligncenter» width=»720″ height=»479″

А еще немаловажный момент заключается в следующем. Главным образом плитку укладывают не потому что она будет долго служить, а по причине ее влагостойкости. src=»https://domikelectrica.ru/wp-content/uploads/2018/07/2-1.jpg» class=»aligncenter» width=»720″ height=»405″

Например, ее кладут в прихожей. Приходите с улицы в мокрой обуви и тут же ставите ее на плитку.

Трудно представить ванную без плитки на полу. При этом в ней спокойно можно проливать воду, без боязни последующего вздутия этого пола. src=»https://domikelectrica.ru/wp-content/uploads/2018/07/22-1.jpg» class=»aligncenter» width=»720″ height=»720″

Однако после того, как вы эту воду разлили, ее все равно придется убрать. И для того, чтобы просушить ванную, недостаточно просто включить вытяжной вентилятор. alt=»как правильно подключить вентилятор в ванной комнате к выключателю света» src=»https://domikelectrica.ru/wp-content/uploads/2018/07/111_vent.jpg» class=»aligncenter» width=»688″ height=»211″

Ее надо еще и прогреть, дабы со временем по стенам не завелся грибок плесени.

Поэтому, если хотите сохранить здоровье, а также долго пользоваться своим чистовым полом без его ремонта, обязательно задумайтесь о принудительном подогреве.

Элементы системы

Ленинградка состоит из следующих элементов:

• нагревательного котла, который обычно устанавливается в подсобном помещении (котельной);
• труб для стояка и подводки;
• расширительного бачка (мембранного либо не герметичного);
• радиаторов отопления.

Для увеличения эффективности система может быть дополнена следующими компонентами:

• кранами Маевского для стравливания воздуха из системы;
• гидравлическим насосом. Улучшает циркуляцию, но делает систему энергозависимой. Устанавливается на обратном трубопроводе;
• байпасами с игольчатыми вентилями, позволяющими плавно регулировать поток теплоносителя;

Байпас в системе отопления – это маленький отрезок трубопровода, который устанавливается параллельно арматуре, запорной и регулирующей

Регуляторы температуры для батарей

Шаровые клапаны на батареях отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

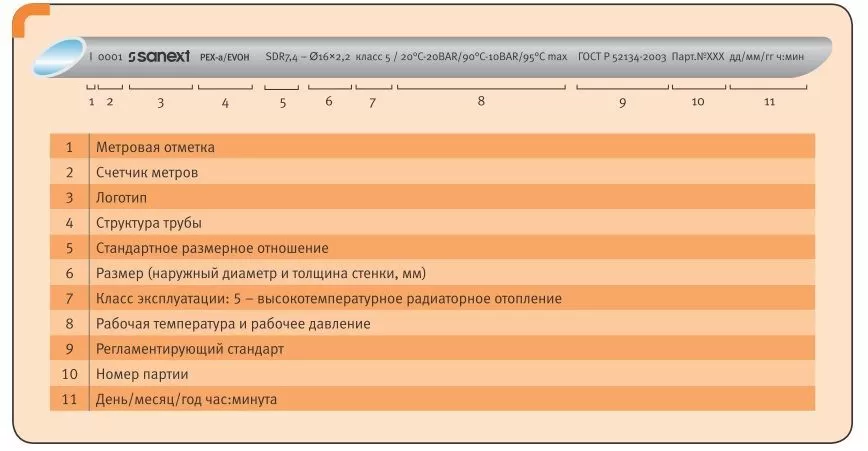

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Недостатки водяных полов

Идея обогрева полов теплой водой далеко не нова, но из-за отсутствия долговечных труб она долго не была реализована в широких масштабах. Есть у водяного пола большой  минус — сложность, почти невозможность, ремонта. Потому, до недавних пор, такие системы были не очень распространены: закладывать в стяжку металлические трубы неразумно. Они быстро разрушаются, а разбивать стяжку для ремонта — сложно и дорого. С появлением на рынке металлопластиковых труб теплые водяные полы стали использоваться чаще. Где-то вместе с радиаторами, а где-то и вместо них. А все потому, что МП трубы хорошего качества служить могут десятилетиями, хорошо гнутся, продаются в бухтах протяженностью до 200 метров.

Как делать теплые полы от отопления

Но невозможность ремонта — это не все недостатки. Есть еще один значительный минус — весь пирог теплого пола от горячей воды занимает примерно 10см. Если потолки в помещении и так невысокие, это очень много. В этом случае лучше сделать электрический теплый пол. Он по высоте всего 1-2см.

Еще один минус — большая инертность такого способа обогрева. Конечно, массив стяжки, в который упрятаны трубы с теплоносителем, мягко рассеивает тепло, даря комфорт. Но на его нагрев идет много тепла. А если учесть, что для комфортных ощущений  температура воды в теплых полах не должна превышать 40оС, то понятно, что пока стяжка нагреется, пройдет много времени. То есть такое отопление оптимально для постоянного проживания и не подходит для мест, где вы появляетесь периодически: быстро нагреть помещение водяной пол не может.
