Как выполняется соединение чугунных труб между собой и с пластиковой или стальной

Клеевое соединение ПВХ труб своими руками

Вопрос, как соединяются канализационные пластиковые трубы, изготовленные из поливинилхлорида, особо актуален. Дело в том, что наружные участки самотёчных систем отвода стоков, в том числе загородных коттеджей, выполняются сегодня преимущественно, на их основе. Причём это отнюдь не дань моде. На первый план выходят чисто прагматические соображения. Помимо низкой себестоимости монтажа, владельцы частных домов учитывают, что ПВХ трубы можно использовать как при надземной, так и подземной прокладке трубопровода. А в некоторых случаях этот фактор имеет решающее значение.

Как было сказано выше, клеевое соединение для изделий данного типа наиболее предпочтительно. Оно пригодно для труб диаметром 6…400 миллиметров. Если сравнивать этот способ со сварным и механическим (с помощью фитингов), то можно найти некоторые различия и сходства:

• в отличие от механического, клеевое соединение гораздо менее материалоёмкое, в то время как по уровню энергозатрат эти методы сопоставимы;
• по качеству, быстроте и материалоёмкости выполняемых работ склеивание не уступает сварке пластиковых изделий. Однако этот способ не требует использования специального оборудования. Но даже если оно есть под рукой, следует помнить, что агрегат для сварки ПВХ труб потребляет электроэнергию в достаточно большом количестве. А это приводит к повышению себестоимости монтажа системы.

Преимущества склейки очевидны, но здесь главное — не экономить при покупке клеющего состава, ведь именно он отвечает за герметичность системы.

Клеевое соединение не требует применения электроинструмента

Алгоритм склейки поливинилхлоридных канализационных труб выглядит следующим образом:

• их поверхности в местах склеивания зашкуриваются, а затем обезжириваются с использованием состава на основе метиленхлорида. Нередко это вещество входит в комплект клея для труб ПВХ. Оно выполняет две функции: обезжиривает и частично растворяет поливинилхлорид, способствуя, таким образом, более прочному соединению;
• кистью или тампоном на подготовленные торцы труб наносится вышеупомянутый специальный клей. Затем трубы вставляются друг в друга. Свидетельством того, что эта операция выполнена правильно, будет появление на стыке валика из клея.

На завершающем этапе, чтобы добиться абсолютной герметичности соединения, стык труб промазывается клеем дополнительно.

Освоив основные методы обустройства соединений пластиковых труб, вы легко справитесь с любым ремонтом канализации.

https://youtube.com/watch?v=anc8UzZBGzU

Необходимые материалы

Для соединения чугунных канализационных труб необходимы такие материалы:

• химические растворы для очистки и предварительной подготовки места соединения;
• уплотнители;
• специальный герметик, цементный раствор или битумная мастика, которыми обеспечивается герметизация;
• соединяющий элемент, который выбирается в зависимости от типа трубопровода и его материала (или материалов), выбранного метода соединения и герметизации.

Резиновая прокладка

Данный элемент обеспечивает герметичность системы и производится из технической резины ТМКЩ. Весь процесс стыковки труб с использованием резиновой прокладки выглядит таким образом:

1. Раструб тщательно очищается от грязи и ржавчины, обезжиривается и промазывается герметиком со внутренней стороны.
2. Внешняя поверхность проводника (резиновой прокладки в данном случае) тоже промазывается герметиком и вставляется внутрь трубы.
3. После в свободный конец манжеты до упора вставляется пластиковая труба.
4. Все стыки обязательно еще раз промазываются герметиком.

Перед использованием резиновой прокладки тоже необходимо провести подготовительные процедуры — убедиться в отсутствии дефектов на изделии, очистить и обезжирить его при необходимости.

Распространённые ошибки: как избежать проблем

Достаточно часто резиновые уплотнители вставляются в раструбную часть трубы без должной подготовки её внутренней части, с применением силы.

В этом случае нарушение целостности уплотнителя вполне может стать причиной потери герметичности выполненного соединения, что спровоцирует протечку на участках стыкования элементов.

Также причиной недостаточной герметичности и частых аварийных ситуаций в результате застоя воды или засора является несоблюдение достаточного уклона водоотвода от сантехнических приборов в сторону канализационного стояка.

Кроме прочего, при выполнении монтажных работ настоятельно рекомендуется использовать при стыковании смазку или изоляцию, а также строго контролировать силу затягивания всех резьбовых соединений.

Соединения чугуна и пластика

В процессе замены канализации в настоящее время используются более современные материалы, чем чугун. В таком случае потребуется соединить свою часть системы с общим чугунным трубопроводом. Нередко самостоятельная реализация этого проводится методом вставки одного изделия в другое, с последующей герметизацией цементным раствором.

Такой подход нельзя назвать надежным, так как существует угроза деформация пластика и появления течи. Стыковать пластиковые и чугунные трубы нужно с большой тщательностью, ведь реакция на нагревания двух материалов довольна разная (подробнее: «Как соединить чугунную трубу с пластиковой – обновление системы канализации по проверенному методу»). Все это может свести на нет проведенную герметизацию. Еще одним вредным воздействием на такой стык являются периодически возникающие вибрации и удары в канализационной системе.

В случае отсутствия раструба сборка проводится двумя переходниками. Вначале трубу чистят от грязи и ржавчины, после чего чугунная труба вначале оснащается резиновым переходником, а после него – пластиковым. Что касается пластиковой трубы, то ее вставляют внутрь пластикового переходника.

Подсоединение унитаза к чугунной трубе

Если в вашем туалете канализация выполнена из старых чугунных труб, то при покупке нового унитаза узнайте о способах его подключения. Тут все будет зависеть от направленности выпуска унитаза (та часть конструкции, откуда стоки попадают в систему канализации).

Если у вас канализация не менялась со дня постройки дома, то труба может торчать из пола, на приличном расстоянии от стены (если только это не общий стояк, идущий на верхние этажи). Для этого случая необходимо купить унитаз с вертикальным выпуском (на дне конструкции). Унитаз с вертикальным выпуском подсоединяется очень просто, достаточно вставить его в раструб трубы.

Также подсоединяется унитаз с горизонтальным выпуском. Такие конструкции можно часто встретить на изделиях импортного производства. Для подсоединения такого унитаза нужно вставить выпуск в раструб. Место стыковки лучше заделать герметиком или паклей. Так, вы не допустите течь и предотвратите появление неприятного запаха.

Более распространен вариант с косым выпуском. Чтобы подсоединить такой унитаз к чугунной трубе, можно воспользоваться отводом с нужным углом. Его вставляют в трубу, а выпуск унитаза подсоединяют к отводу. Место соединения также желательно герметизировать.

Подготовка труб для соединения Но при всех этих вариантах соединения необходимо подключать унитаз непосредственно к трубе. Это не позволяет устанавливать сантехническое устройство в удобное для вас место. Место монтажа будет зависеть от расположения канализационной трубы. Именно поэтому для соединения унитаза с системой канализации используют специальное устройство – гофру.

Пластиковая гофра легко одевается на выпуск унитаза (если он косой или горизонтальный), а другой конец вставляется в раструб трубы. Такой способ позволяет установить сантехнику в любое удобное для вас место. Гофру легко растянуть на нужное расстояние и поворачивать в любых плоскостях и на любой угол. При этом место соединения можно не герметизировать. Гофра оснащена резиновой насадкой, которая плотно входит в раструб трубы и не дает просачиваться влаге и запахам.

Монтаж трубопровода из пластиковых труб

Вопрос, как соединяются пластиковые трубы между собой, если они являются единственным материалом всей системы, не стоит. Пластик монтируется спайкой или соединительной и/или распределительной арматурой из того же материала.

Наращивание

Понять, как соединить пластиковые трубы для канализации или водопровода для их удлинения, несложно. Фитинг для этого типа материала представляет собой отрезок аналогичной трубки чуть большего диаметра.

Эта капсула надевается поверх зачищенных и обезжиренных кромок и сдавливается специальным паяльником, выставленным на среднюю температуру.

Разобраться в технике работы не сложно: паяльники рассчитаны на определенный стандартный диаметр, поэтому уровень нажима и температуры контролировать не приходится. Соединение получается неразборным и даже малозаметным.

Соединение с металлической трубой

Соединение разнородных труб более проблематично

Выясняя, как соединить чугунную канализационную трубу с пластиковой или устаревшую металлическую теплосеть с современной из армированного пластика, стоит заострить внимание на нескольких важных аспектах:

• перед выбором фитингов необходимо тщательно замерить диаметр металлического колена;
• для среза и зачистки металлической трубы потребуется болгарка; переходником между металлом и полимером станет пластиковый раструб.

Решив, в каком месте и как соединить пластиковую трубу с чугунной, можно приступать к монтажу. Порядок работы следующий. Металлический отрезок зачищается и обезжиривается. Уплотнитель помещается в пазы раструба и плотно прижимается к внутренним стенкам. После помещения труб система перехватывается хомутами.

Вместо скрепляющих хомутов используется клей или герметик. Соединение с металлопластиковой трубой Для соединения пластиковой трубы с металлопластиковой применяются цанговые фитинги. Их основа – нанесенная на наружную часть капсулы резьба. На нее накручивается труба соответствующего диаметра.

Промышленно выпускаются цанговые фитинги только для коммуникаций с совмещением материалов, но и узлы, рассчитанные на стыковку труб разного диаметра между собой. Использование пресс-фитингов с пластичными материалами неактуально.

Монтаж систем водоснабжения и отопления можно провести самостоятельно, сэкономив на вызове мастера. Делать это можно только при полной уверенности, что ваших навыков достаточно для проведения таких работ.

В противном случае сэкономленные средства могут быть втройне потрачены на ликвидацию последствий прорыва.

Что учитывать при выборе способа: какой лучше?

Выбор технологии подсоединения трубопроводов из разных материалов напрямую зависит от целостности и общего состояния чугунного раструба.

Для врезки в чугунный канализационный трубопровод и перехода с пластика на чугун или наоборот можно успешно применять несколько способов, но оптимальным считается применение фитинга в виде компенсирующего патрубка.

Такое сантехническое приспособление достаточно легко компенсирует деформацию и выход канализационной сети из строя в результате линейного температурного расширения или сужения, а также помогает придать водоотводным участкам нужный уровень наклона.

Патрубки целесообразно использовать наряду с гофрированными трубами при необходимости отрегулировать высоту крестовины для создания оптимального угла установки унитаза.

Подготовительный этап формирования системы

Укладка канализационных труб — масштабная работа. Чтобы справиться с ней необходимо предварительно выполнить:

Формирование чертежей сети

Нужно уделить внимание всем частям системы.
Определите места подключения труб со стояками. Здесь придется использовать фитинги.
Выберете детали с подходящим диаметром

Для умывальника, ванной или душа удобнее использовать трубы размером пятьдесят миллиметров.

Закупая материалами не нужно брать их со значительным запасом. Пластиковые изделия довольно сложно испортить, даже если выполнять работу самостоятельно, без привлечения сторонних специалистов.

Для соединения сифона и трубы применяйте фитинг. Не пренебрегайте использование этой детали. Это приводит к отсутствию герметичности и появлению течи. В результате под местом стыка будет постоянно появляться лужа.

Формирование канализации нужно начинать от элементов в направлении основного стояка. На этом пути течения жидкости нужно избегать стыков.

Советы специалистов

Для врезки в канализационную трубу и перехода с чугуна на пластик может успешно применяться такой фитинг, как компенсирующий патрубок. Он способен компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения. К тому же может придавать нужный наклон канализационным участкам.

Нюансы

Разводку трубопровода ведут всегда от стояка.

Помните, что чугун и полимер имеют разные коэффициенты теплового расширения

Поэтому важно использовать для уплотнения пластичные материалы типа силикона

При использовании резьбового соединения, обязательно наматывайте на витки резьбы паклю и смазывайте её сантехнической пастой.

Всегда необходимо начинать сборку от стояка

Нужен ли демонтаж старой трубы

Если речь идет о канализационном чугунном стояке в многоквартирном доме, то, во-первых, это должны делать специалисты, приглашенные управляющей компанией, во-вторых, данная операция в отдельно взятой квартире очень нежелательна. Как показывает практика, лучше менять стояки целиком во всем подъезде во время капитального ремонта.

Что касается других отводных труб – важно не повредить раструб. Из этого и надо исходить при принятии решения о демонтаже старой трубы

Методы соединения пластикового и чугунного трубопровода

Способы состыковки чугунной и пластиковой магистрали:

• фланцевый;
• фитинговый;
• при помощи прокладок из резины;
• зачеканка пакли либо сантехнического льна;
• герметизация силиконом.

Последний способ применяется, если состояние чугунного отрезка хорошее, и при вставке в нее изделия из пластика остается щель меньше 2 мм. Производят тщательную очистку и просушку строительным феном конца чугунной магистрали. Стыковочную часть полимерной трубы обматывают сантехнической нитью и устанавливают в раструб на глубину 8–10 мм. Щели заполняются силиконовым герметиком.

До полного высыхания силикона не допускается какое-либо воздействие на место соединения. Застывание происходит примерно 5 часов, но запуск системы лучше осуществлять через 24 часа после герметизации.

Фланцевый способ

Если трубное сечение велико, лучше применить фланцевый способ. Используются два диска с отверстиями. Стык формируется путем плотного прижатия их друг к другу. При соединении чугунного ответвления с гладкой трубой из пластика используются переходники. Выбирая соединительный элемент, внимательно проверьте, чтобы он был без заусенцев либо острых граней, так как они могут испортить полимерный слой.

Нюансы установки фланцевого соединения:

• крепкой стыковки можно добиться при использовании прямого бурта с конусным переходом;
• для магистралей сечением больше 200 мм берут свободный фланец с опорой на конусный бурт;
• для легких труб сечением до 150 мм из любых материалов и тяжелых изделий из полимера аналогичного диаметра применяются свободные фланцы с опорой на свободный бурт.

Применение фитингов

Фитинги для водопроводных труб Соединение чугунных и пластиковых канализационных труб с помощью обжимных либо литых фитингов используется, если сечение изделий не больше 110 мм. Литой поливинилхлоридный фитинг с резьбой на одном крае и раструбом для подсоединения трубы из пластика на другом предпочтителен, если на чугуне конец пришлось срезать.

Чтобы создать переход, очистите чугунное изделие от грязи и краски и нарежьте на нем резьбу на 30–50 мм. Проведите повторную очистку от пыли и металлических опилок и стружки, накрутите несколько витков ФУМ-ленты либо льна. Наверните фитинг и вставьте в его манжету конец трубного отрезка.

Если применяется литое безрезьбовое изделие, сначала в раструб устанавливают уплотнительное кольцо, зафиксировав его специальным клеем, а затем в него вводят узкий патрубок фитинга.

Можно также использовать и обжимные фитинги, где есть специальное кольцо для обжима с разрезом. Он позволяет избежать быстрого выхода из строя соединительного элемента и появления протечек в канализационных трубах.

Применение прокладок из резины

Переход с чугунной канализационной на пластиковую трубу подобным методом осуществляют, если после ликвидации дефектной части старой канализации имеется неповрежденный участок с ровным раструбом. Вначале устанавливается манжета из резины, а затем отрезок из пластика вставляется в чугунную трубу на глубину 5–8 см.

Иногда бывает так, что на оставшемся участке чугунной трубы нет нужного раструба. В этом случае применяется переходник. Действовать надо следующим образом:

1. Чугун тщательно очищают от загрязнений и ржавчины, потом просушивают, а на внутреннею часть наносят слой герметизирующего состава.
2. Наружную поверхность переходника также промазывают герметиком и вставляют в чугун.
3. В свободный конец переходника до упора вставляют торец трубы из пластика.

В завершении работы все стыки нужно дополнительно обработать герметизирующим составом.

Методика запрессовки

Способ выбирают, если соединить отрезки магистрали другим способом невозможно. Правила зачеканки паклей или льном:

1. В месте, где предполагается выполнить соединение, на торец трубы из пластика наматывается несколько слоев герметизирующего материала.
2. Труба до упора вводится в чугунный раструб.
3. Широкой минусовой отверткой или узким шпателем обмотка плотно утрамбовывается в щель между стыкуемыми трубами.
4. На место соединения чугуна с пластиком несколько раз наносится смесь из цемента, клея ПВА и воды.

При правильном выборе методики состыковки и качественных материалов, гибрид старой и новой канализации прослужит много лет.

Пошаговая инструкция по соединению

Когда соединяют ПВХ-трубу и чугунное изделие, учитывают диаметр металлического участка системы, т. к. этот элемент не демонтируется. Значит, вариант при выборе сечения в данном случае только один. По этой причине следует подбирать ПВХ-трубу в соответствии с размером металлического изделия.

Такое соединение достаточно прочное, поэтому при выполнении работ коммуникации следует прокручивать. Если система канализации эксплуатируется давно, вероятность разъединить элементы низкая. В таких случаях нужно срезать металлический раструб. Но тогда придется рассматривать методы безраструбной стыковки коммуникаций.

Набор инструментов и материалов

Для работы понадобятся:

• сварочный аппарат;
• болгарка;
• труборез;
• фаскосниматель;
• инструмент для нарезки резьбы;
• маркер;
• линейка;
• отвертка;
• киянка.

Из материалов применяют ФУМ-ленту, силикон, паклю, фитинги или фланцы, резиновые уплотнители.

Ход работ

Последовательность действий может меняться в зависимости от используемого материала.

Общие этапы монтажа:

Перед началом монтажа необходимо устранить загрязнения со старых коммуникаций.

1. Подготавливают коммуникации. Металлическое изделие зачищают, т. к. попадание ржавчины между уплотнителем и поверхностью пластиковых конструкций вызывает снижение надежности соединения. Старые коммуникации из металла часто покрываются толстым слоем загрязнений (с внутренней стороны), что приводит к сужению просвета, уменьшению скорости тока жидкости.
2. Если выполняется раструбное соединение, все поверхности обрабатывают силиконом (металлическое и пластиковое изделия по наружным и внутренним стенкам).
3. Стыкуют элементы системы. Дополнительно стыки защищают герметизирующим составом. Данный этап можно пропустить, если выполняется фланцевое соединение или устанавливаются фитинги.

Когда требуется подобное соединение

Отдельные участки системы канализации из железа убирают в ряде случаев:

1. Образование течи вследствие продолжительной эксплуатации или разрыв коммуникаций из-за воздействия ударных нагрузок.
2. Капитальный ремонт объекта. Меняют всю сантехнику, но на некоторых участках оставляют металлические конструкции ввиду сложности обеспечения доступа к ним или по причине их хорошего состояния.
3. Организация автономной системы отвода стоков на участке. Выполняют разводку труб из пластика от металлических коммуникаций внутри дома до септика, расположенного на некотором удалении.
4. Обновление системы канализации. Цели — облегчение обслуживания, повышение скорости оттока загрязненной воды, необходимость замены металлических элементов с шероховатыми внутренними стенками на пластиковые аналоги с гладкой поверхностью.

Требования к стыкам канализационных труб и углу соединения

При создании канализационной системы самостоятельно следует помнить о правилах укладывания трубопровода. Его укладывают под небольшим уклоном. Это необходимо, чтобы не застаивалась вода в системе. Уклон должен быть не менее 2 см на каждый уложенный метр. Правильность прокладки труб проверяют по уровню.

Смонтированная канализация в полу под уклоном

Слабым местом при укладке канализационной системы являются места стыков. Поэтому их герметизация имеет особое значение. После окончания сбора конструкции систему проверяют на наличие протечек. Для этого сток полностью заполняют водой. При испытаниях в ревизии ставят временные заглушки. Утечки быть не должно.

Прокладывание чугунных трубопроводов

Сборка трубопроводов из чугуна производится по направлению снизу вверх. Если дом многоэтажный, длина труб позволяет установить на каждом этаже по одной секции, что снижает вероятность протечек. Существует два вида прокладки трубопровода:

1. Вертикальная установка труб. При монтаже чугунных труб по вертикали необходимо обеспечить их надежное закрепление к стенам. С этой целью применяются специальные хомуты, которые устанавливаются под раструбом, с одинаковым расстоянием друг от друга.
2. Горизонтальная установка труб. Если трубопровод прокладывается в горизонтальном направлении, для фиксирования труб к стенам помещения используются скобы из металла, подвесные крюки или консоли. Промежутки между крепежами, так же как и при вертикальной прокладке, должны быть равными. Приспособления для крепления выбираются с учетом диаметра труб и толщины их стенок, в соответствии с требованиями СНиП.

Горизонтальная прокладка чугунных труб

Формирование наружной системы

При обустройстве внутренней канализации применяют фитинги. Наружную часть сети можно создать без них. Она формируется на территории рядом с основной постройкой. Ключевой момент — создание колодцев. Эти компоненты нужны для своевременной и быстрой очистки системы от загрязнений. Создание наружной части канализации требует использования труб, имеющих больший диаметр, чем элементы внутренней части.

Во время подключения внутридомовой сети к наружной, увеличивайте диаметр компонентов последней. Рекомендуется выбрать вариант с «запасом». Если вы поставите в доме новые сантехнические приборы, вам не придется менять наружную часть канализации.

Закончив с подготовкой, приступайте к основной работе. Соединение бывает двух видов: неразъемным и разъемным. О том, чем они отличаются, вы узнаете ниже.

3 Соединение чугунных труб – как добиться полной герметичности канализации?

Монтаж канализационных труб из чугуна, которые остаются популярными благодаря своей высокой механической прочности и коррозионной устойчивости, производится с применением раструбов:

• в раструб уже смонтированной трубы вводят часть без раструба;
• используя льняную паклю, забивают оставшийся зазор;
• на место соединения наносят раствор (9 к 1) воды с цементом М400 и сверху укрывают его тряпкой, смоченной в воде (при высыхании это позволит избежать появления трещин).

При нежелании использовать цементный раствор, соединение труб из чугуна допускается выполнять битумной высокопрочной мастикой, асбестоцементными веществами, герметиком на основе силикона.

2 Как соединять канализационные трубы по неразъемной методике?

К неразъемным видам соединения трубопроводов относят склейку и сварку отдельных элементов конструкции. Склейка труб выполняется с применением особого клеящего состава, который предназначен именно для таких целей:

• 88Н – система «резина плюс резина» либо «резина плюс металл»;
• БФ–2 – клей для металлических и пластмассовых изделий;
• эпоксидный состав – используется при работе с полимерными и стальными деталями.

Чаще всего к склейке прибегают в тех случаях, когда требуется соединить между собой ПВХ-трубы. Сам процесс в данной ситуации выполняют так:

• участки, которые хотят совместить, ошкуривают, а затем обезжиривают средством, содержащим метиленхлорид (данный состав не только удаляет ненужный жир с поверхности труб, но еще и слегка растворяет их, что способствует получению долговечного и высококачественного соединения коммуникации);
• на обработанные указанным образом края трубных изделий наносят клей, используя кисть либо тампон;
• трубы совмещают между собой (вставляют одну в другую), если все работы выполнены верно, на стыке появится немного клеящего состава.

Профессионалы советуют для большей герметичности дополнительно обработать стык клеящим веществом.

Достоинством такого варианта соединения является то, что канализационную систему допускается эксплуатировать буквально сразу после проведения всех мероприятий по склеиванию труб. При этом во время выполнения работ нужно помнить, что на воздухе специальный клеящий состав очень быстро утрачивает свои адгезионные характеристики. Они остаются неизменными не более полутора минут. В связи с этим крепление труб следует осуществлять без задержек после того, как клей будет нанесен на их поверхность.

Высокую надежность эксплуатации канализационной системы обеспечивает и сварка труб, из которых она состоит. Выполняются в наши дни сварочные процедуры или в раструб, или встык. В первом случае сварщик оплавляет одновременно и внутреннюю часть раструба одного трубного изделия, и гладкий наружный конец другого, и быстро производит соединение элементов системы.

Сварка встык выполняется посредством нагревания сварочным аппаратом концов труб и их оплавлением. Непосредственно процедура соединения деталей трубопровода осуществляется под определенным давлением.

Понятно, что для сварки требуется специальное оборудование, коим располагает далеко не каждый домашний умелец. Да и не все виды современных сварочных технологий можно применять для монтажа канализации в жилых помещениях. Обычно для домашних работ используют электрическую газовую либо дуговую сварку.

Сам процесс сваривания составляющих канализационной системы предваряется прочисткой замасленных участков труб по следующей схеме:

• внутренняя поверхность трубных изделий обрабатывается раствором каустической соды (обычный едкий натр);
• затем необходимо смыть раствор обильным количеством слегка подогретой воды.

Также требуется срезать при помощи напильника кромки труб и промыть их растворителем.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно

Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью

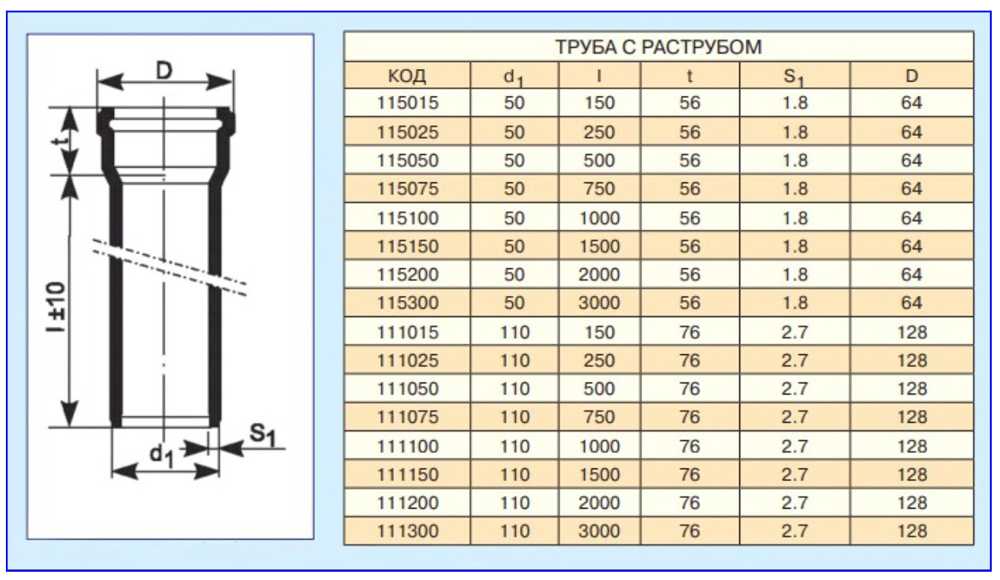

Размеры чугунных и пластиковых труб

Внутренняя канализация подавляющего числа индивидуальных домов и коммунальных квартир монтируется из двух трубных типоразмеров — 110 мм и 50 мм. Из трубы большого диаметра установлен стояк и смонтирован канализационный трубопровод, соединяющий его с унитазом. 50 мм трубой прокладывают магистрали от кухонных моек, раковин и ванн, душевых кабин к центральному стояку.

Чтобы понять, каким способом лучше произвести соединение чугунной канализационной трубы с пластиковой, полезно рассмотреть их размерные параметры, типовые значения которых для:

Чугуна

Стоит отметить, что размеры любых труб из металлов задаются условным проходом Ду, которой примерно равен диаметру их внутреннего проходного канала.

Для трубного чугуна это внутреннее сечение в 50 и 100 мм. Чтобы определить наружные размеры в окружности, к данным цифровым значением необходимо добавить толщину трубной стенки S. Для 50 мм трубы ее стандартное значение 4 мм, для 100 мм трубы — 4,5 мм. В результате элементарных вычислений получаем наружные диаметры труб 58 и 109 мм.

Что касается размеров их раструбовых отводов, то внутри они имеют конусную форму, которая оптимально подходит для состыковки зачеканкой. У 50 мм трубы размеры раструба изнутри 65 — 72 — 76 мм, у 100 мм — 118 — 123 — 127 мм. Следует отметить, что в указании размеров переходных фасонных элементов проставляют средние значения – 72 и 123 мм.

Пластика

Для внутридомовой канализации повсеместно используют пластиковую трубу из поливинилхлорида (ПВХ) серого цвета. Ее размерные параметры задаются наружным диаметром, типовые значения которого 50 и 110 мм. При рассмотрении любых способов их подключения внутренние размеры в окружности и толщина стенок (может существенно меняться у изделий с разными классами кольцевой жесткости SN) не играют никакой роли — все соединения ПВХ производятся снаружи на трубу.

Особенности монтажа

Чтобы обеспечить надежное соединение чугунного водопровода с пластиковым при частичной замене, используют один из приведенных ниже способов:

1. Резиновая прокладка используется, если раструб удалось сохранить в хорошем состоянии и подготовить для соединения.
2. Пластиковый переходник с резиновым уплотнителем. Если раструб пришлось отрезать по ряду причин (сильная деформация или повреждения), используется данный способ.
3. Пресс-фитинг представляет собой специальный соединитель, оснащенный раструбом для пластиковой трубы и резьбой для чугунной части водопровода.
4. Зачеканка льняной подмоткой. До появления силиконовых герметиков такой способ использовался чаще всего, его до сих пор применяют с чугунным водопроводом.
5. Силиконовый герметик. Если разъем стыка между пластиковой и чугунной трубами не превышает 2 мм, возможно применять герметизацию сантехническим силиконом.
6. Фланцевое соединение. Используется с применением дополнительных комплектующих и сварочного оборудования.

Важно уделить внимание процессу закрепления труб. Существует два способа — подвижный и неподвижный. Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска

Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска.

Установка чугунной муфты

Так как соединяться чугунные трубы могут и при помощи специальных муфт, необходимо внимательно отнестись к процессу монтажа. Он включает в себя такие этапы:

1. Для нанесения уплотнителя по всей окружности муфты и трубы необходимо обеспечить свободный доступ, поэтому подготовительные работы могут занять какое-то время (удаление части стены и т.д.).
2. Установка трубы в муфту производится до упора, чтобы уплотнитель не попал в систему.
3. Зачеканивание кабалки обязательно происходит в несколько слоев, а каждый оборот вокруг трубы нужно уплотнять.
4. После установки уплотнителя стык заливается раствором цемента.

Стыкование металла и пластика

Поскольку нередко происходит частичная замена трубопровода с металлического на пластиковый, и так как соединить чугунную трубу с другим материалом достаточно непросто, необходима стыковка. Ее производят следующими способами:

• при сохранении специального раструба вставляется резиновый элемент, который предварительно смазывается герметиком, а уже после в него вставляется пластиковый отрезок;
• если конец гладкий, то резиновый манжет надевается на него, а уже сверху крепится пластиковый переходник;
• одним из самых надежных способов считается пресс-фитинг или использование специального переходника с раструбом под пластик с одной и резьбой под металл с другой стороны.
