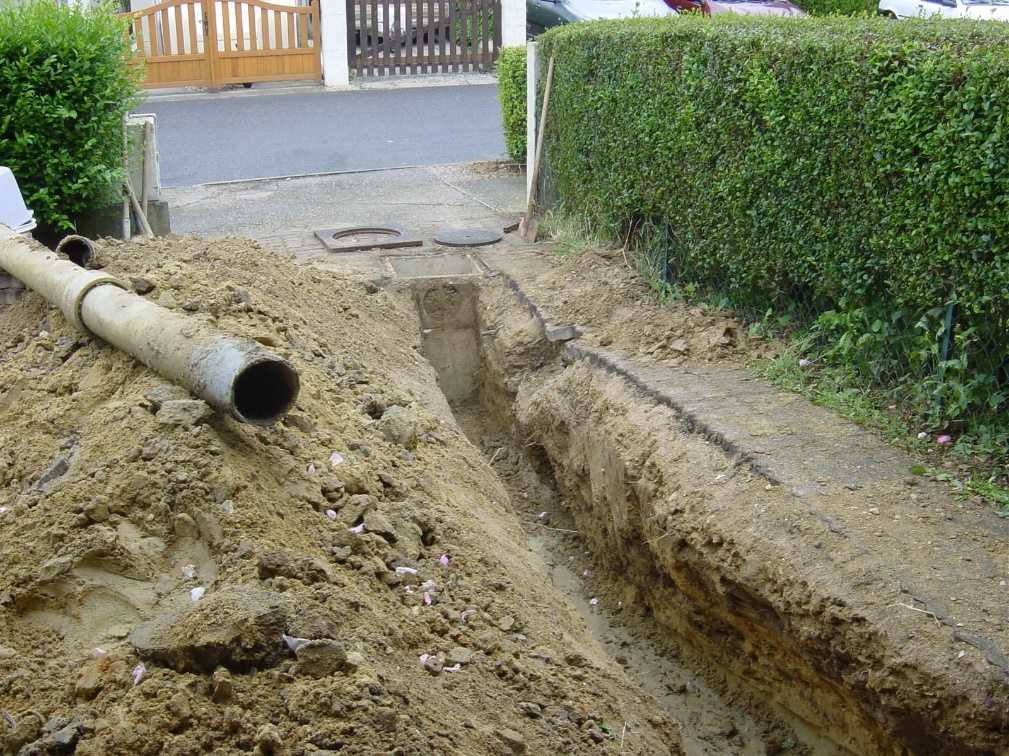

На какую глубину необходимо закапывать канализационную трубу

Расходные материалы, расчет и цены

Так, семья из 4-х человек потребляет 800 л. За три дня накапливается 2400 л. Значит, нужно подбирать септик именно такого объема. При желании можно сделать небольшой запас на случай максимальной загруженности резервуара. Септики с такими параметрами стоят от 20 тыс. руб.

Основная арматура:

• Крестовины для соединения 4-х участков под углом (80-100 руб.).
• Тройники с отводом бокового участка на 45 или 90 градусов.
• Колено для соединения труб с разницей высот (450 руб./шт.).
• Прямолинейная двухсторонняя муфта с резиновыми манжетами в раструбах (от 30 руб.).
• Ревизия (60 руб.)
• редукции разных параметров (от 40 руб/шт.)
• Зонт вытяжки (от 50 руб.)

Варианты решения

Как это положено делать?

Давайте прочитаем, какая глубина закладки канализационных труб рекомендована СНиП:

4.8. Наименьшую глубину заложения канализационных трубопроводов следует принимать основываясь на опыт  эксплуатации сетей в данном конкретном районе.

При отсутствии эксплуатационных  данных минимальную глубину заложения лотка трубопровода разрешается принимать: для труб с диаметром до 500 мм — на 0,3 м; для труб большего диаметра — на 0,5 м менее большей глубины проникания в грунт нулевой температуры, не менее 0,7 м до верха трубы, отсчитывая от отметок поверхности земли или планировки.

Здесь СНиП явно не читали.

Несколько путано, но в целом ясно.

Однако на пути к реализации своего светлого будущего, обещанного нормативным документом, лежит несколько препятствий:

• Часто уже готовый фундамент дома диктует глубину, на которой труба выходит на улицу. Делать ее уклон слишком большим или слишком маленьким — значит искать себе сомнительных приключений. Соответственно, мы имеем дело с весьма ограниченным диапазоном глубины закладки.
• В Сибири и, тем более, в Якутии до точки промерзания просто не добраться. Вечная мерзлота, знаете ли. Да и в более мягких климатических зонах, где почва промерзает на 2-3 метра, закапываться глубоко проблемно.
  Вспомните, ведь от нижней точки канализационной трубы еще рыть вниз два-три метра под септик или  выгребную яму!

В этом регионе не проблема заглубить канализацию ниже точки промерзания. Всего-то двести метров глубины…

Дома располагаются не только на равнине. Склоны часто тоже служат местом строительства, причем порой достаточно крутые.
Сток канализации логично организовать вниз по склону; однако если на всем протяжении трубы выдерживать и рекомендованную глубину, и рекомендованный уклон в 1-2 см на погонный метр — закапывать канализацию у самого дома придется очень глубоко. А если под домом скальный грунт? Взрывать?

Красивый дом. Но строить для такого локальную канализацию — врагу не пожелаешь.

Как это делается?

Вот в силу вышеизложенных причин, решая, на какую глубину закапывать канализационную трубу, мы воспользуемся лазейкой в том же СНиП:

Трубопроводы, которые укладываются на глубину 0,7 м и менее, отсчитывая от верха трубы, должны быть защищены от промерзания, а также повреждения наземным транспортом.

С повреждением транспортом мы вроде как разобрались: прячем трубу в короб — и она в безопасности. А что с промерзанием?

Если выполнить все рекомендации невозможно, то предстоит сделать следующее:

Утеплить трубу. Способов много, включите фантазию: это может быть и траншея, в которой труба засыпана керамзитом; и теплоизоляция минеральной ватой; и пенопластовая скорлупа, которая производится и продается специально для утепления труб.

Утепление для канализационной трубы сейчас легко найти в продаже.

Обеспечить обогрев трубы при охлаждении до критической температуры. Способ сделать это несложен, но потребует некоторых затрат.
Приобретается саморегулирующийся нагревательный кабель, который прокладывается под трубой внутри теплоизоляции.
Именно под трубой, снизу, поскольку при отсутствии стока остатки воды соберутся на дне трубы; там же начнет формироваться будущая ледяная пробка.
Тот факт, что кабель саморегулирующийся, избавит вас от лишних расходов на электричество: он включится лишь тогда, когда труба остынет до точки замерзания воды.

Несложное и недорогое устройство способно решить много проблем.

https://youtube.com/watch?v=x7LSxcXYiMw

Обратите внимание и на септик или выгребную яму: если они расположены выше точки промерзания — чтобы не замерзнуть, им нужно поступление свежих стоков.
Процессы разложения выделяют тепло, так что пока стоки несут органику — канализация в безопасности

Минимальные и оптимальные значения глубины закладки коммуникаций

Минимальная глубина заложения труб большого диаметра (от 0.5 метра), должна быть не менее 0.3 метра.

При этом нужно также учитывать, что стоки считаются тёплыми (зимой на выходе из дома порядка 18 градусов Цельсия, а стоки из ванны или на кухне и того теплее). Поэтому пока вода дотечёт до коллектора, она не успеет замерзнуть или даже немного обледенить стенки трубы. Если до коллектора совсем недалеко, то тогда трубы могут идти и на меньшей глубине. При этом для канализационных труб желательно плотное утепление.

Чрезмерная глубина укладки канализационных труб также нежелательна по целому ряду причин. Например, возрастающее давление грунта на свод трубы, что чревато усталостными трещинами поверхности. Кроме того, экономически более выгодно закладывать трубу на меньшей глубине для простоты обслуживания.

Существует несколько способов, благодаря которым глубина укладки канализационных труб может быть снижена:

• Определенные участки канализационной сети можно утеплить подсыпкой грунта. Например, альпийские горки, насыпные холмики, клумбы и т.д.
• Необходимо применять трубы только с лучшими характеристиками прочности. Чем прочнее труба, тем толще её стенка.
• Установка стальных насосов, которые на половину делают систему напорной, что поможет быстро опустошать трубы, не давая им замерзать.

Для большей безопасности системы канализации, которая пролегает на глубине менее 0.8 метра, необходимо обязательное утепление или дополнительный подогрев труб.

Глубина закладки лотка канализационного трубопровода при этом может быть небольшой. Утепленные пенопластом трубы обогреваются специальным ТЭН-кабелем, который проходит по всей длине трубы в одной или в нескольких точках, в зависимости от того, какую температуру должна выдержать труба. При нехолодных зимах возможно прокладывание канализации снаружи, без заглубления в грунт, если труба теплоизолированная и оснащенная греющим кабелем.

Ещё один достаточно затратный способ обогрева канализационных сетей, это постоянная подача небольшого потока крутого кипятка в течение всего зимнего периода. Этот метод отлично подходит для коротких канализационных сетей, в которых вода до попадания в сточный колодец или в крупный коллектор не успевает остыть.

Иногда такая аппаратура периодически выдаёт объём кипятка, например 20 литров раз в несколько часов. Существует также и народный аналог этого метода – каждое утро, раз в сутки, открывать кран с горячей водой на полчаса. На производствах так часто делают, если вода, применяемая для охлаждения, остаётся достаточно горячей.  Так часто используют стоки, которые остаются от охлаждения больших слябов на крупных металлургических комбинатах.

Несколько слов о минимальной глубине заложения

Минимальная глубина заложения канализации зависит от особенностей климата региона. Существует также ещё целый ряд особенностей, например, состав грунта. Глины имеют свойство сильно расширяться при замерзании. Поэтому на глинистых, суглинистых грунтах, а также на тяжелых глиноземах минимальная глубина заложения должна быть несколько выше.

Глубина промерзания почвы на территории России

Ещё один фактор — это тип канализации. Так, глубина заложения напорной канализации сама по себе не должна быть большой, потому что быстрейший ток сточных вод не даст трубам замерзнуть. Принудительный ток сточных вод может также несколько прогревать саму трубу.

Закладка ливневой канализации

Глубина заложения ливневой канализации не должна быть большой, потому что зимой она всё равно забивается снегом. Главное, чтобы она была спроектирована так, чтобы после каждого дождя в ней не скапливалась вода.

Также в заложении ливневой канализации постоянно присутствуют специальные пороги, которые замедляют ток воды, препятствуя разрушению конструкции во время сильных ливней. Для того чтобы ливнёвка не замерзала, для неё можно установить дополнительное отопление на зиму, а одного прогревания будет достаточно для того, чтобы просушить канал.

Для трубопровода из пластика промерзание не столь страшно, ведь он не лопается ото льда. Зато может появиться другая проблема, поэтому трубопровод необходимо закладывать так, чтобы он лежал ниже точки промерзания земли. Пластиковый трубопровод может существенно растянуться, а если так будет продолжаться хотя бы два сезона, то возможно непредсказуемое изменение угла наклона всей системы, а также расхождение в местах стыков.

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

• для песчано-гравийных грунтов показатель берется равным 1;
• для супесчаных – 1,25;
• в суглинистых и глинистых грунтах показатель – 1,5;
• в торфяных – около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

Самое минимальное расстояние

Минимальная глубина расположения трубопровода, согласно СНиП, зависит от интенсивности и типа оказываемых на систему нагрузок.

Перед началом эксплуатации канализации ее следует проверить на герметичность

Правда, есть ситуации, когда глубину нужно сделать меньше минимальной:

• В случае, когда используется специальное насосное оборудование для быстрой очистки водопровода от сливных вод;
• При теплоизоляции определенных участков труб с помощью земли – обычно имеются в виду небольшие клумбы или декоративные насыпи, гармонично вписывающиеся в ландшафт;
• Если конструкция имеет хороший уровень прочности – например, используются трубы из чугуна или стали, имеющие толстые стенки.

Также нужно помнить, что бытовые сливные воды, как правило, даже в морозы на выходе имеют достаточно высокую температуру (примерно в +18 градусов). Поэтому они не замерзают на своем пути к конечному пункту назначения. Соответственно, можно еще немного сократить глубину закапывания водопроводных труб тогда, когда расстояние между выходом системы и коллектором совсем не велико.

Если глубина прокладывания канализации уменьшается, по сравнению с рекомендуемой, следует позаботиться о качественной теплоизоляции трубопровода и его защите от замерзания.

Глубина и уклон укладки канализации на выходе из дома

Глубина и уклон канализационных труб определяется нормативными документами. В СНиП установлено, что закладывать канализацию можно на глубине от 70 см. При этом расстояние от уровня промерзания должно быть не меньше 30 см.

В основном канализационный трубопровод предназначается для самотечного отвода бытовых отходов из загородного дома. Это становится возможным в случае сохранения небольшого уклона. В соответствующем нормативном документе предписано, что для труб, диаметр которых не превышает 50 мм, необходим уклон в 3 см на каждый метр длины. Если же диаметр сечение больше, то показатель изменяется на 2 см.

При меньшем уклоне трубопровода движение бытовых стоков будет затруднительным. В противном случае — слишком быстрым. Первый вариант приведет к засорению труб с необходимостью их регулярной чистки. А второй связан с быстрым выходом трубопровода из строя.

Если планируется налаживание системы канализации с откачиванием, то необходимость в уклоне труб отпадает. Она требуется только в случае естественного хода бытовых отходов.

Расчет глубины прокладки канализации

Для московской области:

минимальная глубина заложения канализации не меньше 110 см.

По карте — 140 см

140 см — 30 см = 110 см

Уклон составит 40 см

2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)

110 см + 40 см = 150 см.

По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.

90 см * 3 = 270 см

Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.

270 см — 150 см = 120 см

В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.

Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.

Рассмотрим, почему это происходит:

• Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
• Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
• В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.

Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.

Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).

При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.

Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.

Для решения этого вопроса необходимо:

• применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
• осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.

Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.

Как составить схему внешней канализации

Наружная канализация имеет один важный фактор – необходимость проведения земляных работ. При строительстве и монтаже внешнего варианта канализационной системы необходимо точно знать последовательность процесса и некоторые его технологические стороны. Достаточно большое количество владельцев земельных участков составляют схему и занимаются прокладкой канализации самостоятельно.

На следующие факторы нужно обязательно обратить внимание при строительстве:

Выбор правильного угла наклона, при котором сточные воды будут беспрепятственно и быстро достигать септика, выгребной ямы или локальной очистительной станции. Угол наклона составляет 2-3 см как внешней, так и для внутренней канализационной системы. При нарушении данного фактора, в трубах будет задерживаться большое количество сточных отходов, что приведёт к частым засорениям и нестабильной работе всей системы.
Трубы необходимо укладывать ниже промерзания грунта. Данные о глубине промерзания почвы указываются в большинстве источников в интернете. В некоторых областях, почва промерзает слишком глубоко и провести канализацию глубже этого уровня будет слишком дорого. При этом можно сделать схему немного выше, но тогда следует утеплить систему более дорогостоящими и современными материалами. Если не будут учитываться данные факторы, то в холодные периоды сточные воды замёрзнут, и придётся ждать потепления.
Внешняя канализационная система должна монтироваться без углов или их слишком большого количества. Корректное изменение направления трубопровода подразумевает угол под 45 градусов. Это не будет создавать препятствий сточным водам, так как при угле в 90 градусов возможно частое образование заторов, которые приходится расчищать вручную.
Посередине системы канализации необходима установка бетонного кольца. Данный элемент называется смотровым колодцем и служит для свободного доступа к трубам. Такие же кольца необходимо устанавливать в местах, где система меняет направление.
В современном строительстве, септик устанавливают готовый. Он имеет вид резервуара, выполненного из металла или другого долговечного материала

Поэтому при установке такого септика необходимо смотреть, чтобы его входное отверстие было направлено в сторону дома.
При выборе канализационных труб своё внимание следует остановить на продукции из пластика. Они соответствуют всем современным технологическим требованиям, долговечны и не требуют специализированного оборудования при монтаже.
Следует знать технические характеристики труб. Если септик находится на порядочном расстоянии от дома, то диаметр трубопровода следует увеличить, что скажется на стоимости строительных материалов.

Если септик находится на порядочном расстоянии от дома, то диаметр трубопровода следует увеличить, что скажется на стоимости строительных материалов.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
