Кран маевского для чугунных и других радиаторов: эффективное устройство для стравливания воздуха из отопления

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

отверстия для установки кранабыло направлено немножко вниз.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее:

  • для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке, нарезать резьбу, затем вкрутить воздухоотводчик;
  • устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать. Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
  • в центральных системах отопления порой наблюдаются гидравлические удары, силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью, в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.

Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.

Критерии выбора

Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:

  • вид воздухоотводчика;
  • размеры оборудования.

Разновидности кранов Маевского

Чтобы стравить воздух из системы отопления, используются:

воздухоотводчик с ручным способом управления.

Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.

Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком

При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;

Краны с ручным способом управления

автоматический кран Маевского.

В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.

Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.

Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;

Принцип работы оборудования с автоматическим управлением

  Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.

кран с предохранительным клапаном.

Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.

Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов

Кран Маевского с предохранительным клапаном

Какие параметры необходимо учитывать при выборе

Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:

  • диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
  • шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
  • класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.

Все технические параметры устройства указываются в прилагаемой документации.

Технические параметры крана Маевского

Зачем нужен клапан Маевского

Воздушная пробка мешает теплоносителю передвигаться по контуру и поступать в отдаленные части батарей, что приводит к снижению эффективности обогрева, повышению давления в трубах и сбоям в работе системы отопления.

Постепенное выделение воздуха из горячей воды, циркулирующей по батареям, это естественный и неизбежный процесс. Скорость образования воздушных пробок увеличивается по следующим причинам:

  • воздух попал в систему на этапе монтажа, ремонта или замены отдельных участков;
  • во время продувания и последующего заполнения системы в ходе сезонной профилактики теплоноситель подавался с недостаточным давлением;
  • нарушена герметичность стыков труб и происходит подсос воздуха;
  • происходят коррозийные процессы – окисление материала труб и радиаторов, при котором выделяется кислород.

Обнаружив пробку, можно вызвать сантехника, который спустит скопившийся воздух. Если система склонна к завоздушиванию, то вызовы специалистов придется оплачивать регулярно. Можно решить эту проблему просто и эффективно, а главное дешево, установив в местах образования воздушных пробок кран Маевского.

Разновидности и механизм действия

При такой сфере использования, было бы удивительно существование одной модели крана на все случаи. Принцип действия остается одним и тем же, но некоторые нюансы меняются. В зависимости от различных факторов, имеет смысл установка той или иной модели крана

Ручной кран

Ручной кран управляется четырехгранным винтом. Проверяющий открывает на 1-1,5 оборота кран и воздух выдавливается потоком воды. Пока из крана не начнет бежать вода, устройство держится открытым. Ручной кран самый простой и дешевый вариант крана Маевского. Его имеет смысл ставить на бытовых радиаторах, расположенных в легкодоступных местах.

Ключ для крана Маевского

Автоматический

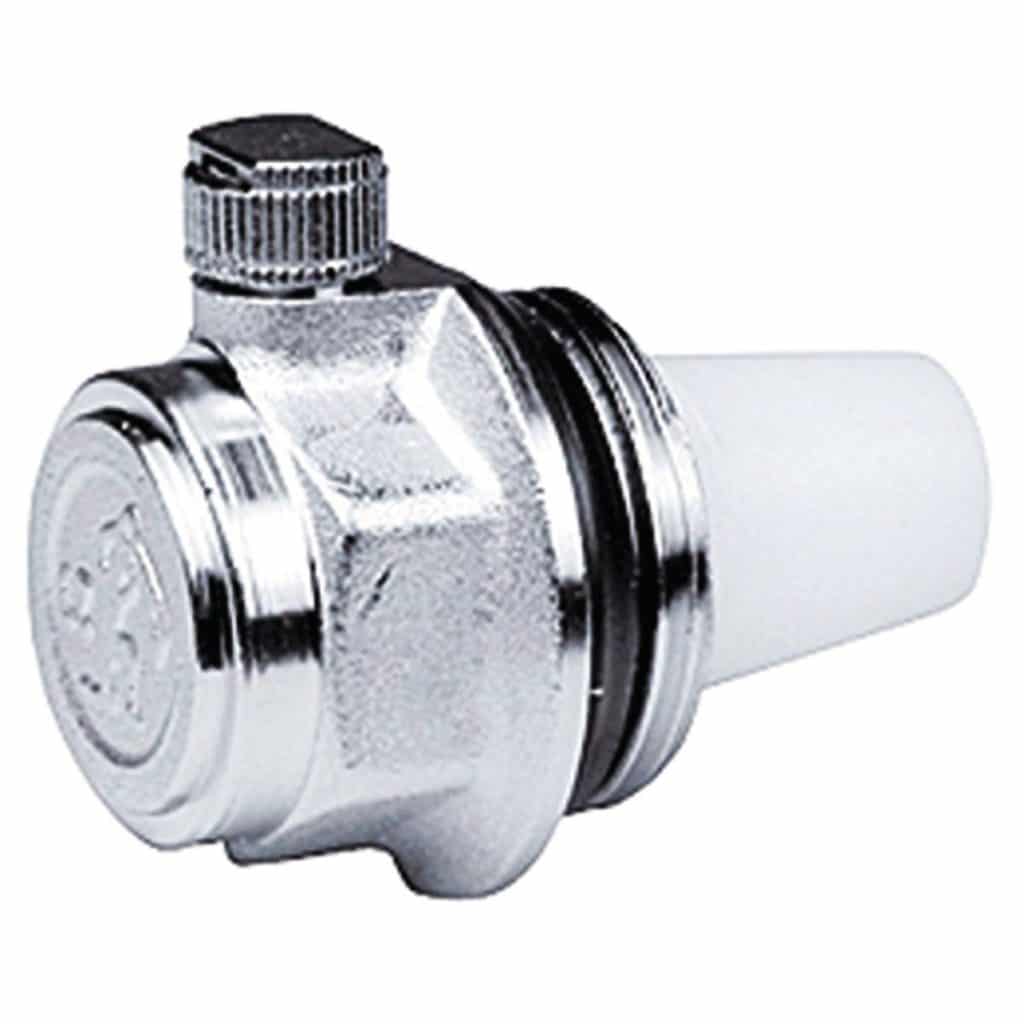

Автоматический кран снабжен пластиковым поплавком. Когда кран заполнен водой, поплавок закрывает выходное отверстие крана. Как только в верхней части клапана собирается воздух, поплавок вместе с уровнем воды опускается, воздух стравливается в атмосферу. Такие устройства дороже ручных кранов, но вполне доступны.

Так почему же не установить такие клапаны везде, пренебрегая ручными аналогами? Дело в том, что основная сера использования кранов Маевского: многоквартирные дома. А львиная доля многоквартирных домов отапливается с помощью централизованных систем отопления. Трубы теплоцентралей достаточно быстро приходят в негодность, зарастая ржавчиной и заполняясь мусором. В результате блуждающих токов регулярно возникают протечки, при устранении протечек нарушается герметичность системы, все это добавляет в системы достаточно много различного рода мусора.

Большая часть загрязняющих частиц отсеивается на вводе в здание, где предусмотрен сетчатый фильтр, но мельчайшие частицы, включая ржавчину, все равно попадают во внутреннюю систему отопления. В итоге отверстие крана Маевского регулярно засоряется. Неизвестно, что проще при постоянном завоздушнивании систем отопления: стравливать воздух в ручную или регулярно прочищать клапан.

К тому же автоматический клапан подвержен поломке из-за скачков давления в системе. А для централизованных систем небольшие гидравлические удары уже давно стали привычной реальностью

В общем и целом, устанавливать автоматические краны выгодно и удобно прежде всего в дома с независимой системой подключения. При таком варианте, система отопления и теплоцентраль соединяются с помощью теплообменника и гидравлически не связаны. То есть существует возможность подавать в батареи подготовленную воду с действительно минимальным количеством загрязняющих частиц. К тому же, гидравлическое давление в такой системе постоянна, так как не зависит от множества соседних домов.

Автоматический кран можно установить и в частном доме, но здесь вновь возникает проблема подготовки воды. Отчищать воду на достаточном уровне слишком дорого. Даже в рамках многоквартирных домов установка независимых систем подключения существенно удорожает конечную стоимость строительства, а значит и каждой отдельной квартиры. Что касается частного домовладения, то установка подобных систем только ради автоматизации спуска воздуха кажется и вовсе неоправданной.

Кран Маевского автоматический

С предохранительным устройством

Клапаны с предохранительным устройством предусмотрены как раз для многоквартирных домов с централизованным отоплением. Это все те же ручные краны Маевского, которые, однако, обладают защитной системой от повышения давления в сети. Как уже было сказано, для централизованного теплоснабжения скачки давления в сети считаются нормой. Но превышения давления может потянуть за собой поломку радиатора. Простой алюминиевый радиатор в результате гидравлического удара может просто порваться. Поэтому при монтаже предусматривают кран Маевского с предохранительным устройством.

Если давление в системе превышает 15 атмосфер, кран автоматически открывается, стравливая воду. Конечно, это может быть связано с некоторым неудобством: мало кому понравится увидеть небольшую лужу под радиатором. Но воды будет немного, а польза от устройства достаточно значима.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

  • Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
  • Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
  • Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

  • В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
  • Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
  • Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
  • Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы. Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

  • при монтаже отопительных систем;
  • при ремонтных работах с удалением из системы жидкости;
  • при установлении нового радиатора;
  • в случае подсоса воздуха в систему в процессе эксплуатации;
  • как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.

Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Рекомендуем ознакомиться: Как вручную или с помощью приспособлений согнуть металлопластиковую трубу

Устройство и принцип работы

Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.

Основные части конструкции крана Маевского:

  • корпус с входным калибровочным и выходным сливным отверстиями,
  • конусный игольчатый клапан,
  • уплотняющее кольцо,
  • вентиль или запирающий винт с головкой под ключ или отвертку.

Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.

В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.

Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.

Устройство и принцип работы механизма

Но конструкция, использующаяся в настоящее время – это усовершенствованная модель спускающего воздух клапана. Инженер Ч.Б. Маевский усовершенствовал изобретение рабочего Роева.

В приборе была улучшена герметизация за счет конструкции игольчатого клапана «конус в конусе». По ГОСТу название механизма – игольчатый радиаторный воздушный клапан.

Управляется устройство запорным винтом, который регулируется снаружи, или отверткой. В закрытом положении клапан удерживает теплоноситель внутри батареи.

Основные части крана:

  • корпус с входным калибровочным и выходным сливным отверстиями,
  • конусный игольчатый клапан,
  • уплотняющее кольцо,
  • вентиль или запирающий винт с головкой под ключ или отвертку.

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского

Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа

Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Клапан с удобной ручкой

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Изображение    Производитель        Тип модификации Цена, руб.
ОАО «БАЗ» Ручной, ½ дюйма 35
Сантех-мир Автоматический, 1 дюйм 449
Дом-термо Ручной, ½ дюйма 310
RBM Ручной, ¾ дюйма 352
Carlo Poletti Ручной, ¾ дюйма 318
«Дельта» Автомат с предохранителем 335
