Как правильно сделать монтаж металлопластиковых труб своими руками

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Технология установки металлопластиковых труб для водопровода

Монтаж труб из металлопластика выполняется при помощи компрессионных, прессующихся пуш-фитингов. Давайте узнаем последовательность работ и в чем отличия.

Установка металлопластиковых труб при помощи компрессионного фитинга:

1.При закручивании гайки таким способом, соединения получают за счет давления. Специальные инструменты не нужны. Чтобы выполнить соединение двух элементов, понадобятся 2 гаечных ключа: одним нужно затянуть гайку, а второй ключ в это время должен оказывать сопротивление.

2.При разводке монтаж производят к прибору потребления от коллектора, чтобы минимизировать лишние соединения.

3.Для герметичности и поддержания соединений, иногда возникает необходимость в протяжке. Чтобы этого избежать, необходимо пойти другим путем.

Установка металлопластиковых труб при помощи пушфитинга не требует дополнительных затрат на приобретение инструмента. В отдельный элемент пуш-фитинг нужно вставить до упора трубу, посмотреть в смотровое отверстие, чтобы она была вставлена до упора. После того, как вся магистраль будет выстроена, необходимо продвинуть клин фитинга и зажать, чтобы не допустить протечки. Такой способ считается самым легким и быстрым, потому что нет разъемов, не нужны специальные приспособления. Есть и недостатки: это высокая стоимость фитингов, после монтажа системы нужно выдержать паузу минимум 3 часа.

Установка металлопластиковых труб при помощи пресс фитинга:Такие фитинги более прочный и долговечный материал. Согласно информации, предоставленной поставщиками материалов для монтажа систем водопровода, срок эксплуатации составляет порядка 50 лет. Требования: давление до 10 бар. Разводку таким способом выполнить гораздо легче и проще.

1.Но чтобы справиться с работами, понадобится специальное пресс-устройство. Машинка бывает ручной или гидравлической.

2.Как правильно выполнить работы по монтажу: отрезать ножницами отрезок трубы (угол – прямой), снять фаску специнструментом или разверткой, чтобы выполнить подгонку трубы для последующих работ.

3.Затем на торец отрезка надеть нержавеющую гильзу, вставить фасонную часть до упора в трубу, выполнить захват при помощи пресс-зажима (любым удобным способом: ручным или гидравликой).

4.Рукоятки пресса нужно свести до упора.

Теперь вы знаете способы монтажа труб и сможете применить полученные знания на практике. А мы рекомендуем посмотреть видеосоветы о том, каким способом выполнить монтаж металлопластиковых труб своими руками:

Рекомендации по монтажу магистрали из металлопластика

Мастера советуют:

• Устанавливать коллектор при укладке магистрали из металлопластика. Созданная система позволяет равномерно распределять поток воды с одинаковым напором ко всем потребителям в доме.
• К минимуму сводятся места соединений. Такой подход увеличит степень надежности системы.
• Для изгиба используется инструмент – трубогиб или пружина, чтобы избежать появления трещин на поверхности линии. Ведь сразу их можно не заметить. Позже придется переделывать трубопровод.
• Для прокладывания трубопровода в полу или в стене используются неразъемные фитинги. Компрессионный вид будет кстати при подсоединении к пластиковым отрезкам кранов или сантехники. Когда требуется быстрый доступ к этим местам на случай ремонта.
• Крепежный элемент на стене – клипса не должна деформировать трубу, поэтому подбирается под ее размер.

Читайте далее:

Как уложить теплый пол из металлопластиковых труб: выбор труб, инструкция по монтажу

Различные способы гибки металлопластиковых труб

Разводка труб в ванной и туалете: схемы разводки труб, основные способы монтажа

Пошаговый алгоритм прокладки канализации в ванной комнате: разводка, способы прокладки труб, укладка и подсоединение труб канализации

Подробная инструкция – как сделать полотенцесушитель своими руками: водяной, электрический или комбинированного типа

Правила прокладки металлопластикового водопровода

Трубы из металлопластика несложно монтировать, но при прокладке водопровода самостоятельно следует учитывать определенные свойства этого материала:

• чувствительность к механическим повреждениям и перепадам температуры;
• боязнь прямых солнечных лучей.

Открытым способом трубы можно укладывать только в том случае, если все эти факторы отсутствуют, т. е. трубы не будут подвергаться сильному морозу и механическим нагрузкам, на них не попадет ультрафиолет.

Если труба проходит через препятствие (например, сквозь стену), то для защиты от повреждений нужны специальные гильзы с внутренним диаметром чуть больше (на 10–15 мм), чем диаметр водопровода. В зазор между трубой и гильзой укладывают мягкий огнеупорный материал, который не будет мешать продольному перемещению трубы.

При разработке схемы прокладки нужно не забыть предусмотреть люки или отверстия для доступа к арматуре и стыкам. Во избежание травм края люка и крышки (если она есть) не должны быть острыми или иметь выступы.

Для монтажа металлопластикового водопровода следует выбирать качественные прокладки или опоры промышленного производства. Если эти крепления выполнены из металла, то нужны прокладки из мягкого материала.

Начало работы

Начинаем с построения точной схемы. Она понадобится для того, чтобы определить нужное количество труб, пересчитать все углы и повороты. Это поможет узнать, сколько гаек, патрубков, муфт нужно приобрести.

Диаметр металлопластиковой трубы зависит от протяженности и сложности водопровода. Чем длиннее разводка, чем больше в ней поворотов и стыков, тем больший диаметр необходим, чтобы обеспечить нормальное рабочее давление на всем протяжении трубы. Для металлопластика рекомендуют размеры от 16 до 20 мм. Если планируется установка душа, стиральной машины и кухонной раковины, то хватит нижнего значения с пропускной способностью 18 литров в минуту, а для двух и более санузлов в доме понадобится труба максимального диаметра (пропускная способность 25 л/мин).

Что потребуется для работы:

• рулетка;
• карандаш;
• резак для резки труб;
• разводной гаечный ключ;
• строительный нож;
• набор гаечных ключей;
• газовые ключи.

Фильтры нужны для безопасной работы сантехнического оборудования, да и сами трубы дольше прослужат без разрушительного воздействия мелких твердых частиц (песок, окалина). Иногда в схему закладывают установку коллектора. Это устройство равномерно распределяет водяной поток на всю сантехнику, т. е. не будет, например, уменьшения давления воды в кухонном кране, если кто-то одновременно пользуется ванной или унитазом. Коллекторы, как правило, выпускают с 2–4 входами.

Первый шаг в монтаже металлопластиковых труб

Для начала нужно перекрыть воду на стояке. Для этого понадобятся шаровые краны, причем самые качественные и надежные (иначе потоп неминуем). Также нужны будут краны, предназначенные для работы под давлением до 60 атмосфер и предельной температуры до 150 градусов, даже если таких значений в квартире никогда не было и не будет.

Если планируется ставить фильтры для воды, то дальнейшие действия выглядят следующим образом:

• устанавливается фильтр глубокой очистки;
• далее счетчик на воду;
• фильтр для тонкой очистки;
• редуктор давления (защита от повышенного давления в коммунальных сетях и гидравлических ударов);
• коллектор (если он запланирован).

Некоторые специалисты считают, что регулятор давления стоит устанавливать до счетчика, чтобы защитить его от перепадов давления и гидроударов. Это убережет циферблат счетчика от запотевания, а сам прибор от повреждений.

Так выглядит коллекторная станция для водопровода:

Как согнуть металлопластиковую трубу?

Водопровод не может быть смонтирован только по прямой линии. Повороты неизбежны при возведении системы водоснабжения.

Приобретать инструмент под названием трубогиб, если вам требуется всего несколько раз произвести изменение направления водопровода, необязательно.
При использовании трубы диаметром 16 мм это делается вручную. Требуется только соблюдать некоторые правила, которые справедливы для всех диаметров.

Радиус изгиба не должен быть меньше 5 диаметров трубы
, например, для трубы 20 мм минимальный радиус поворота равен 100 гр.

Если диаметр больше 16 мм, то для того, чтобы правильно выполнить сгиб, нужно воспользоваться специальной стальной пружиной, которую можно приобрести практически в любом магазине стройматериалов.

Изгиб производится таким образом.
Пружина вводится в полость трубы и продвигается к месту изгиба. Если сгибать приходится на значительном расстоянии от края, то к пружине следует привязать верёвку. Это требуется для того, чтобы после завершения процедуры изгибания можно было вытащить пружину из трубы.

Продвинуть на значительное расстояние пружину также можно с помощью мощного неодимого магнита, который соприкоснувшись с трубой нужно вести вдоль, до места изгиба. Когда середина пружины совместится с серединой предполагаемого изгиба, трубу следует изогнуть вручную. Затем пружина вытаскивается с помощью верёвки.

Если требуется изогнуть металлопластиковую трубу большого диаметра, то к способу, указанному выше, необходимо добавить ещё 1 пружину, которая одевается с внешней стороны, и также ведётся к середине изгиба.

Металлопластиковую трубу можно изогнуть с помощью песка или соли.
Для этого, в полость трубопровода засыпается сухой прокалённый песок или соль, затем оба конца трубы надёжно закрываются заглушками, и делается изгиб в нужном месте. После завершения работы, песок удаляется.

1. Работы по проведению монтажных работ
   можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке материала.
2. Все работы необходимо проводить
   только при отключённой подаче воды от стояка.
3. Не бойтесь использовать при проведении ремонтных работ
   современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.

Если вы планируете провести монтаж металлопластиковых труб своими руками, нужно точно знать, что делаете, поскольку материал это дорогостоящий. Рассмотрим особенности пластиковых трубопроводов, технологию укладки, возможные способы гибки, резки и укладки, типы креплений.

Металлопластиковые конструкции пластичны, но работать с ними нужно осторожно

Как выполнить соединение пластиковых труб. Металлопластик, ПВХ, ППР, полиэтилен

Для начала давайте разберемся в путанице самых разных материалов. Ведь соединение пластиковых труб с металлическими требует элементарных знаний о том, из каких еще материалов делаются трубы.

Сейчас самые популярные трубы — это трубы из:

• полиэтилена (ПЭ)
• поливинилхлорида (ПВХ)
• полипропилена (ПП)
• из сшитого полиэтилена
• металлопластика (композитные).

Рассмотрим способы их соединения подробнее.

Как соединяются полипропиленовые трубы

Способов соединения всего существует 2:

Что такое фитинги? Это различные муфты, отводы (колена, повороты, уголки с резьбой), заглушки, переходы, тройники… В общем, это деталь для соединения труб.

Фитинги для полиэтиленовых труб

Основное их преимущество — для соединения труб не потребуются какие-либо сложные инструменты (единственное, что понадобится — обжимной ключ, да и он поставляется в комплекте с фитингами). Ручная сборка упрощает процесс монтажа, но уменьшает его скорость (если сравнивать со сваркой).

Способов сварки тоже два: встык и в раструб. При сварке встык концы труб равномерно прогреваются, оплавляются и соединяются торцами. Затем — охлаждение. При сварке раструбом концы труб соединяют при помощи полимерного фитинга.

Соединение металлопластиковых труб

Как это ни печально, соединение труб из металлопластика невозможно произвести с помощью сварки.

Единственный выход в данной ситуации — фитинги, причем не простые, а:

Обжимные восхваляют простоту монтажа.

Пуш-фитинги представляют целый ряд всяческих преимуществ на выбор:

• использование минимума инструментов (калибратор и резак)
• простота монтажа
• быстрота монтажа ( отрезал, откалибровал, вставил трубу, и готово)
• полное исключение ошибки при монтаже
• высокий показатель антикоррозийности
• их возможно разобрать и заменить отдельные части
• надежность уплотнений
• и (ну как же без этого!) экологичность.

Соединение металлопластиковых труб

Оно тоже производится с помощью фитингов, но, есть и одна «фишка» — сварка или так называемая пайка ПВД И ПНД труб. Ее суть — в склеивании элементов под воздействием высоких температур. При полном соответствии технологии получается соединение, которое почти в восемь раз превосходит по прочности поверхность самих труб.

Но для ее проведения необходимо обеспечить несколько условий: достаточное свободное пространство в зоне монтажа пластиковых труб своими руками, одинаковую толщину стенок и марку обеих труб, и, кроме того, у нее есть ограничения в применении: подвижность одной из плетей.

При невозможности проведения такой сварки, можно использовать и электромуфтовую. Особенно она помогает при маленькой площади помещения, в которой нужно провести сварку пластиковых труб. Кроме того, муфты дают возможность соединять как тонкостенные трубы, так и те, у которых толщина стен разная.

Поливинилхлоридные трубы

Они оборудованы специальным раструбом, очень помогающим в монтаже.

Соединение труб ПВХ обычно производится с помощью склеивания.

Вкратце монтаж труб ПВХ выглядит так:

Монтаж системы трубопровода из поливинилхлорида с помощью клея

1. Наружный конец одной трубы и внутреннюю поверхность раструба другой обтачивают шлифовальной шкуркой — для придания им шероховатости, и, как следствие, лучшего сцепления.
2. Обработанные края обезжиривают метиленхлоридом.
3. Наносят клей на всю длину откалиброванного конца трубы и 2/3 длины раструба. Чаще всего применяется клей ГИПК-127, его наносят, очень быстро размазывая равномерным слоем по поверхности мягкими кистями шириной три-четыре сантиметра.
4. На оба соединяемых элемента быстро вводят трубу в муфту (раструб) до упора, затем поворачивают на четверть оборота. На обезжиривание, намазывание клея и соединение трубы должно уйти не более трех минут.
5. Соединяемые элементы прижимают и держат в этом состоянии не меньше минуты. Если все сделано правильно, при склеивании появляется тонкий выдавленный валик клея.

Для полного и равномерного склеивания потребуется несколько часов.

При ошибке, допущенной в процессе монтажа разбирать соединение следует только в первые 5-10 секунд. После этого все поверхности сразу надо очистить обезжиривателем.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга. Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца. Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Как соединить металлопластиковые трубы фото

Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо. В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.

Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима. В обычном состоянии натянуть трубу на штуцер довольно сложно. Вставляем калибр во внутреннее отверстие трубы и, проворачивая его в разные стороны, погружаем вглубь на пару сантиметров. Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.

Работа с металлопластиковыми трубами – калибровка

Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке. Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.

Соединение металлопластиковой трубы и фитинга фото

Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк. Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.

Как обжать фитинг металлопластиковой трубы

Вот, в принципе, и весь монтаж металлопластиковых труб своими руками. Сложно? Как по мне, то проще ничего нет. Ну а вы судите сами – кто-то поддержит мое мнение, а кому-то эта работа покажется невыполнимой.

Автор статьи Юрий Пановский

Разновидность фитингов

Фитинги металлопластиковых труб бывают таких типов:

• разъемные (цанговые или резьбовые);
• компрессионные (условно-разъемные);
• пресс фитинги (неразъемные).

Разъемные фитинги

Фитинги разъемные являются самыми дорогими, с их помощью металлопластиковые трубы можно многократно расстыковывать с другими приборами или фитингами для канализационных  и водопроводных труб, так как они содержат резьбовые соединения.

Разъемный фитинг для металлопластиковых труб включает такие элементы:

• основная латунная часть фитинга покрытая;
• открытое обжимное кольцо для металлопластиковой трубы;
• резиновая прокладка.

Разъемный фитинг

Фитинги бывают таких разновидностей:

• переходники: цанга-гайка, цанга-штуцер, цанга-цанга;

• уголки: цанга-штуцер, цанга-гайка, цанга-цанга;
• тройники: две цанги-гайка, две цанги-штуцер, три цанги;
• крестовина;
• водорозетка цанга-гайка;
• водорозетка 2 цанги-гайка.

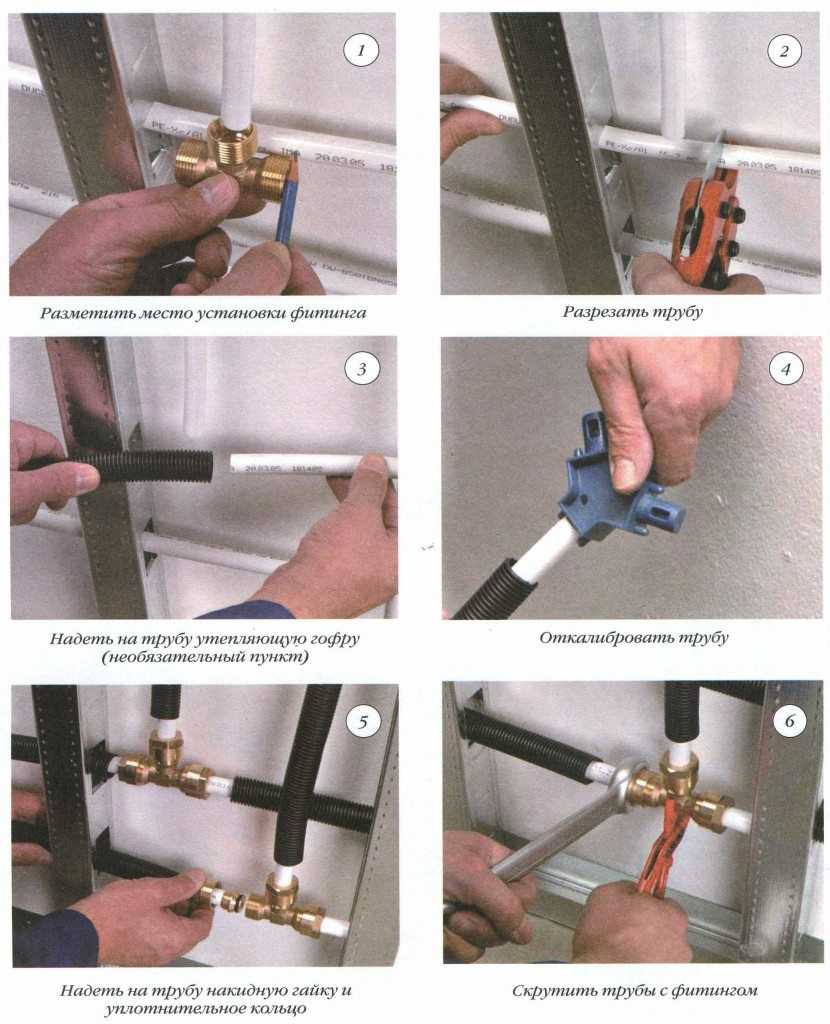

Установка разъемного фитинга на металлопластиковую трубу:

• нанести разметку на место, где будет установлен фитинг;
• разрезать трубу и надеть на нее гайку и обжимное кольцо;

Монтаж разъемного фитинга

• надеть фитинг на трубу;
• затянуть гайку руками до тех пор, пока не станет трудно продолжать закручивать;
• с помощью ключа окончательно затянуть гайку на пол-оборота;

Компрессионные фитинги

Преимуществом фитингов компрессионных является отсутствие необходимости использовать специальный инструмент.

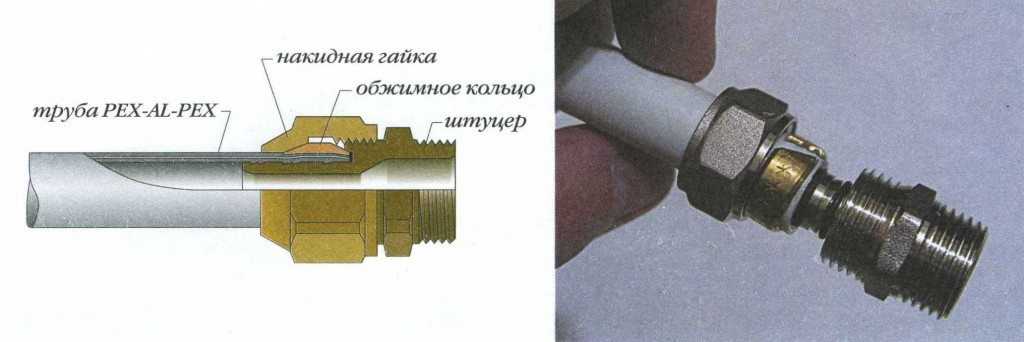

Фитинги компрессионные для металлопластиковых труб состоят из таких частей:

• штуцер;
• обжимное кольцо;
• накидная гайка.

Компрессионный фитинг

Инструкция по установке компрессионного фитинга на металлопластиковую трубу:

• выровнять трубу, обеспечив участок не меньше 10 см до и после места резки;
• наметить место разрезания трубы;
• отрезать трубу под прямым углом согласно разметке;
• обработать конец трубы разверткой, обеспечивая округлую правильную форму трубы;
• на трубу надеть гайку и разрезанное кольцо;
• увлажнить штуцер;
• посадить штуцер на трубу таким образом, чтобы торец трубы упирался в кромку фитинга всей плоскостью;
• закрутить гайку до упора на штуцер от руки;
• удерживая корпус фитинга одним ключом, вторым ключом дотянуть гайку на 1-2 оборота так, чтобы видно было одна-две нити резьбы.

Установка компрессионного фитинга

Пресс фитинги

Пресс фитинги металлопластиковая труба устанавливается, образуя монолитную, неразборную систему.

Такие фитинги фиксируются на трубе с помощью специального инструмента – пресс-машин, которые могут быть как ручными, так и гидравлическими микропроцессорными.  Преимуществом пресс фитингов является практически невидимые соединительные места.

Пресс фитинг

Существуют такие виды пресс фитингов:

муфта соединитель под пресс;

Соединительная муфта

угольник под пресс;

Угольник

фитинг тройник.

Тройник под пресс

Монтаж пресс фитинга заключается в следующем:

• под углом 90 градусов отрезать металлопластиковую трубу специальными ножницами;

• с применением развертки и калибровочного специального инструмента снять фаску и
• подогнать диаметр трубы для монтажа;
• надеть на конец трубы гильзу из нержавеющей стали;
• в трубу до упора вставить фасонную часть фитинга;
• захватить гильзу зажимом пресса;
• свести рукоятки пресса до упора.

Процесс установки

Как мы уже говорили выше, большинство отрицательных отзывов о трубопроводах из металлопластика связано с ошибками, допущенными во время монтажа системы. Поэтому прежде чем начинать непосредственно монтаж нужно изучить рекомендации производителей и прочитать инструкцию по установке отопительного контура из рассматриваемых изделий.

Перед началом монтажа формируют схему будущей магистрали. На плане дома размещают месторасположение ниток и других необходимых узлов. После этого выполняют расчет объемов материалов, которые потребуются для решения задачи.

Пошагово установка выглядит следующим образом:

1. Ножницами отрезают часть трубы.
2. Калибратором выполняют выравнивание входного патрубка для соединения с фитингом.
3. Монтируется пресс-фитинг и осуществляется его зажим посредством обжимных клещей.

Если вы приобрели качественные металлопластиковые трубы допустимо применять пружинный трубкогиб. При этом нужно тщательно соблюдать минимальный радиус изгиба. Он напрямую зависит от показателя сечения изделия.

Подсоединение линии из металлопластика к радиаторам

Для подсоединения линии из пластика к радиатору используются фитинги и переходники. Выполняется подсоединение по нескольким схемам:

• Если магистраль проложена в полу, то используется схема «снизу-вниз». Поскольку узел подсоединения имеет вентили и терморегуляторы, то необходимо запастись специальными переходниками, которые фиксируют все места соединения.
• С боковым подсоединением к радиатору используются переходники и тройники из латуни, хрома с метрической резьбой.
• Процесс подсоединения к выходу из пола осуществляется телескопическим соединителем. Сложность работы в «разбежке» фронтальных труб.
• Без поворотных колен не осуществить угловое соединение схемы «по диагонали».

Соединитель компрессионного типа

Обыкновенным гаечным ключом проводится монтаж металлопластиковых труб для водопровода своими руками. В этой ситуации применяется соединитель – обжимной фитинг компрессионного типа.

Составляющие элементы детали:

• штуцер;
• разрезное кольцо;
• гайка накидного вида.

Надежность соединения обеспечивается установкой компрессионных фитингов на металлопластиковые трубы. Закручивается гайка-накидка. Только потом обжимное кольцо на пластике сжимается. Так устанавливается нужная плотность внутренней стены пластика и штуцером элемента соединения.

Плюсы компрессионного соединителя

Водопровод из металлопластиковых труб своими руками и система канализации смонтирован с компрессионной деталью, выполнен без инструмента и оборудования из мастерской.

Разборка и сборка узла соединения заново разрешается только теоретически. На практике становится очевидным, что повторно собранный узел менее прочный и не проходит проверку временем.

Алгоритм сборки магистрали с использованием соединителей компрессионного типа

Линия из металлопластика собирается с минимальным количеством хомутов, зажимных деталей. Это объясняется свойством такого материала сохранять свою форму. Создается трубопровод коллекторной или тройниковой схемы сборки. Когда применяется схема тройников, фитинги устанавливаются в строгой последовательности или могут врезаться, когда прокладка магистрали завершена.

Как соединить металлопластиковые трубы между собой с компрессионным элементом соединения расписывается пошагово в инструкции:

• Ровный кусок отрезается в длину так, чтобы от линии отреза и после нее было не меньше 10 см.
• Линия отреза должна быть ровной, под углом 90 градусов.
• Разверткой чистятся торцы отрезка.
• Заходные фаски около 1 мм снимаются калибром.
• Накидная гайка вместе с разрезным кольцом надевается на отрезок.
• Увлажняется штуцер.
• Насаживается кусок из металлопластика на штуцер, при этом торец его примыкает вплотную к кромке соединителя.
• Накидная гайка без ключа накручивается на штуцер.
• При помощи 2 ключей продолжается на штуцере накручивание до упора и дальше пока не будет видно 2 линии резьбы. Для того чтобы не была сорвана резьба, не допускается перекручивание гайки. Одним ключом фиксируется положение корпуса фитинга, вторым инструментом работают с гайкой.

Элемент компрессионного типа

Подбираются компрессионного типа соединители по 2 параметрам:

1. с учетом внешнего диаметра отрезков соединения;
2. по резьбе фитинга, ее типу.

Например, маркированный фитинг 16х1/2 используется как элемент соединения для магистрали. К нему подсоединяется кусок с диаметром 16 мм системы канализации или водопровода (одна сторона)  и арматура с ½ дюймов в резьбе (вторая сторона).

Соединитель компрессионного типа подкручивается раз в три года.
