Фановая труба для автономной канализации в частном доме: особенности устройства и монтажа

Виды и принцип работы обратного клапана

Установка обратного клапана на канализацию предусмотрена нормами СНИП для всех многоэтажных зданий. Это обеспечивает эффективную функциональность канализационного трубопровода, избегая зловоний и других «сюрпризов».

Обратный клапан может быть металлическим или пластиковым. Второй вариант, кстати, более популярен.

К тому же, в продаже есть два вида таких изделий:

1. Обратный клапан — служит для создания препятствий противоположному потоку сливного схода .
2. Вакуумный клапан — предназначен для выравнивания давления в канализации. Обычно его устанавливают там, где нарушен уклон укладки трубопровода, и решить проблему без глобальной перестройки системы не получается.

Запорное устройство действует по принципу ниппеля, а именно, даёт сточной жиже пройти в определённом направлении, не давая возможности вернуться назад.

Для предотвращения фекального потопа существует два варианта того, как поставить обратный клапан на канализацию, а именно:

• каждый санузел оборудовать отдельным запорным механизмом;
• на общую трубу поставить один узел с большой пропускной способностью.

Обратите внимание, что первый способ востребован для многоэтажных зданий, ибо, центральный стояк может забиваться в самом низу, что приводит к потопу на первых этажах. Второй способ удобен для частных домостроений. К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше

К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше.

Перед тем, как установить обратный клапан на вашу систему канализации, вы должны представлять устройство и принцип функционирования данного узла.

Из широкого ассортимента обратных клапанов, представленных на современном рынке, мы можем выделить одну общую особенность, на основании которой завязан принцип работы данного устройства. Этой особенностью является конструкция, которая представляет собой:

1. Корпус, похожий на кусок трубы, со съёмной крышкой.
2. Запорная тарелка, прикреплённая к стальной пружине внутри корпуса.
3. Рычаг для ручного открытия и закрытия клапана, находящийся на корпусе.

Сточные воды приподнимают запорную тарелку, двигаясь свободно из квартиры к центральной трубе системы канализации. После того, как слив прекратился, пружина воздействует на тарелку, заставляя её вернуться на своё место, благодаря чему обратный поток становится невозможным. Данный элемент конструкции клапана не только имеет больший диаметр, чем упор, но и укомплектована уплотнителем из резины, что создаёт ещё более надёжную защиту от обратного хода сливов.

Следует упомянуть ещё один вариант исполнения обратного клапана, для которого характерен меньший диаметр. Конструкция такого запорного элемента отличается тем, что приёмный и выпускающий патрубки находятся на разных уровнях. Воздух, находящийся между этими компонентами, давит на мембрану, благодаря чему, эта деталь, загораживая выходной патрубок, препятствует обратному течению стоков. Кроме этого, наличие дополнительного специального вентиля в конструкции позволяет перекрыть трубопровод в затруднительных моментах.

Как сделать фановый стояк канализации: краткая инструкция

В принципе, монтаж фановой вентиляции не представляет собой никаких сложностей, если, конечно, система монтируется с нуля. Если речь идет о доделывании канализации, то здесь придется немного потрудиться – в частности разрезать самый толстый лежак канализации, вставить в него косой тройник и от него вывести трубу такого же диаметра как лежак сначала на чердак, а оттуда и на крышу. Не забудьте надеть на нее зонтик, чтобы преградить путь дождевой воде.

Вот, в принципе, и все, что необходимо знать по поводу вентиляции канализации. Как ни крути, а фановый стояк нужен, и избавляться от него не стоит. Кроме неприятностей, этот шаг ни к чему другому не приведет.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с  притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе.  А для  диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток  примерно в 16 раз меньше потока через  трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из  кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом  чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка  необходима:

• При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
• Дом имеет два и более этажа оборудованных санузлами;
• В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

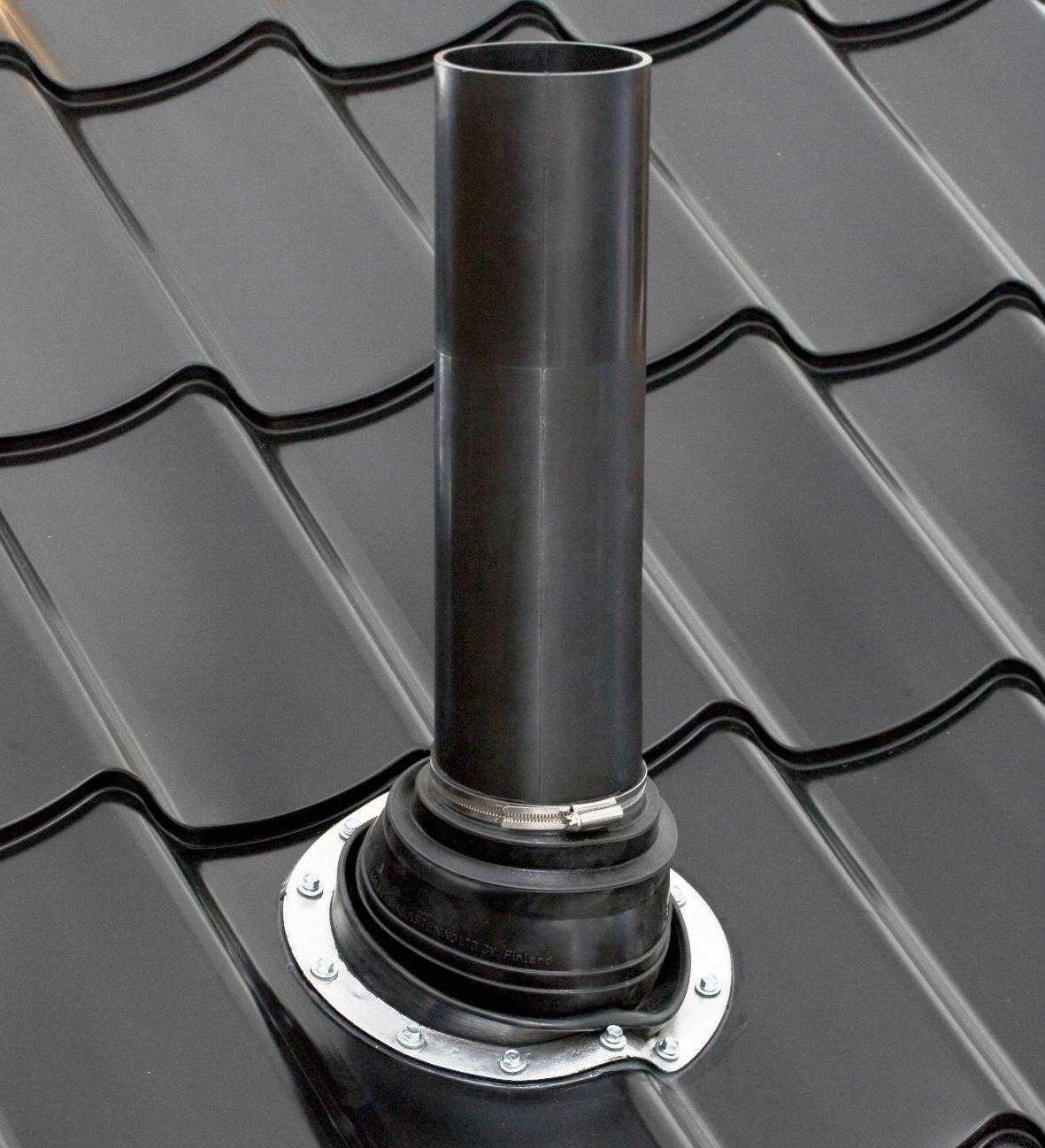

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный  Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить –  и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу.  Фановый вывод на крышу –  основные правила

 Фановый вывод на крышу –  основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

• Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
• Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
• Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

• показатель диаметра прибора выбирайте не меньше размера сечения стояка;
• деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
• запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
• деталь располагают вдали от окон;
• часть канала, проходящего через чердак, обязательно утепляют;
• категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

• A — сечение 100 мм (унитаз и биде);
• B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
• C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.
Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

• для каналов с сечением 50 мм — три сантиметра на метр;
• для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Когда фановая труба канализации необходима в частном доме

Движение канализационных стоков сопряжено с процессами газообразования. Разрежение газовых образований происходит при стекании жидкой среды по вертикальному стояку. Возникающую тягу частично принимают сифоны, пропускающие через себя воду. Однако при одновременном сливе большого объема жидкости из нескольких точек (душевой кабины, унитаза, мойки и т.п.) в сифонах и трубопроводной системе возможно образование вакуума.

При этом нижние точки канализации становятся источником распространения неприятных запахов через сантехнические приборы внутрь жилых помещений. Устанавливать фановую трубу даже в одноэтажном частном доме стоит хотя бы для того, чтобы избежать подобных залповых (единовременных) выбросов канализационных газов с устойчивыми неприятными запахами.

Фановая труба для индивидуального домовладения с автономной канализационной системой

Установить фановую трубу для индивидуального домовладения с автономной канализационной системой необходимо в следующих случаях:

• в одноэтажном строении установлено несколько санузлов;
• в двухэтажном или трехэтажном жилом здании санузлы оборудованы, как минимум, на каждом этаже;
• жилище оборудовано несколькими стояками малого диаметра (обычно – 50 мм);
• наличествует сооружение, которым одновременно сбрасывается в канализационную систему очень большой объем сточной воды, например, бассейн или джакузи;
• при расположении канализационной емкости, септика или сливной ямы на расстоянии от жилой части, не превышающем десяти метров.

Канализация в частном домовладении может быть обустроена без фановой трубы по проведении консультации с опытными специалистами по строительству. В любом случае, принимая решение, нужно ли ставить фановую трубу в частном доме, стоит самостоятельно произвести несложные расчеты.

Установка фановой трубы в частном доме

Сечение канализационной трубы, как правило, равняется 110 мм. Диаметр слива бачка унитаза равен 70 мм, слив из ванной идет по трубе диаметром 50 мм. Поэтому при одновременном использовании в доме нескольких сантехнических устройств, одним из которых окажется унитаз, залповый выброс газовых образований из канализационной системы внутрь помещения становится вполне возможным.

Что собой представляет обратный клапан

Обратный клапан – это герметичное вакуумное устройство, что не пропускает запахи и способствует их выводу в нужном направлении – через фановую трубу. В основном, схема вентиляционных устройств выглядит таким образом: на одном из стояков оборудована фановая труба, а все остальные снабжены обратными клапанами, что отводят запахи по общему стояку.

Обратный клапан – герметичное резинное устройство со слабой пружиной.

СНиП регламентирует обязательное наличие хотя бы одной фановой трубы в многоэтажном здании. Ее отсутствие или замена канализационным обратным клапаном возможна лишь при наличии септика с вытяжной трубой.

В каких случаях установка обязательна

Иногда, встречаются ситуации, при которых нужно, в обязательном порядке, монтировать фановый клапан:

• если при проектировании дома (формулу расчета объема воды в трубе посмотрите здесь) не предусмотрели установку фановой трубы, которая предназначается для обеспечения достаточной вентиляции системы канализации жилого строения;
• при существовании определенных причин, которые препятствуют выведению вентиляционной трубы через кровлю.

 Стоит знать!
Чаще всего, фановый клапан устанавливают в одно- или двухэтажных загородных коттеджах (про строительство канализации в частном доме своими руками написано в этой статье).

В многоэтажных домах установка может понадобиться тем, кто проживает на первом этаже (схему стояка канализации в многоквартирном доме посмотрите здесь).

В этом случае, механизм будет выступать в качестве дополнительного устройства для защиты помещений от затопления сточными водами.

Выбирая вакуумный клапан, стоит принимать во внимание следующие факторы:

Если вы хотите, чтобы изделие служило, как можно дольше, не нужно экономить. Дешевый товар может явиться причиной появления плохих запахов в жилых помещениях (про Доктор Робик для унитаза прочитайте здесь).

Все клапана, которые имеются на нашем рынке, отличаются между собой по форме и цвету.

Как правильно выбрать устройство?

Не забывайте, оно должно идеально подходить к другим приспособлениям в помещении.

Роль вакуумного клапана

А теперь давайте проведем небольшой мысленный эксперимент — заглушим фановый отвод стояка. Что произойдет при сливе воды через унитаз?

• В верхней части стояка возникнет разрежение;
• Для его компенсации воздух начнет засасываться через сантехнические приборы с минимальной высотой гидрозатворов — умывальники и мойки;
• При этом гидрозатворы будут сорваны — часть воды из сифонов стечет в стояк;
• Никуда не девшаяся тяга, возникающая в вертикальной трубе, начнет транспортировать воздух вместе с сопутствующими ему влажными испарениями и запахами в санузлы и кухни квартир верхних этажей.

А теперь установим вместо фановой трубы вакуумный канализационный клапан — несложное устройство, пропускающее воздух в одну сторону и блокирующее его движение в обратном направлении.

При сливе воздух будет подсасываться в стояк из атмосферы чердака или верхней по стояку квартиры через воздухозаборную решетку клапана;
Водяные затворы останутся на месте и продолжат выполнять свои функции.

Требования к монтажу

Монтаж и замена фановой трубы – достаточно сложная сантехническая операция, для выполнения которой обязательно нужен проект и опыт. В большинстве случаев она прокладывается строго вертикально, а выводится через вентиляционный канал в крыше. В редких случаях возможен вывод фановой трубы горизонтально через стены верхних этажей. К установке этого элемента предъявляются следующие требования:

Диаметр фановой трубы должен быть равен или больше диаметра канализационного стояка, чтобы в системе не было участков с уменьшением сечения.

Она должна выводится в атмосферу вертикально через крышу так, чтобы она была на 30-50 см выше конька, чтобы испарения и запах легко удалялись через трубу.
Начало трубы должно проходить по отапливаемой части дома или термоизолироваться, а верхняя ее часть должна выводится на холод. За счет этой разницы температуры создается дополнительное давление внутри системы.

Помните, что по сути фановые трубы – продолжение стояка канализации, поэтому они изготавливаются из специальных канализационных труб. Если нижняя часть трубы проходит по неотапливаемому помещению, ее нужно утеплить.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем, клапан состоит из таких частей:

• входной и выходной патрубки;
• рычаг для принудительного вывода стоков;
• мембрана/рабочий орган для перекрытия всего сечения трубопровода;
• крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

• квартира находится на 1-м или 2-м этаже многоэтажки;
• в частном одноэтажном доме/даче;
• в 2-х или 3-х этажном коттедже;
• в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы

Правила размещения септика при устройстве канализации

По действующим нормам расход воды на 1 человека должен составлять 200 литров воды  сутки. Тогда устанавливаемый накопитель должен иметь объем обеспечивающий хранение 3-х суточной нормы (600 л на 1 чел.)  и определяется с учетом количества проживающих жильцов в доме.

Особые требования предъявляются к местоположению накопителя на участке, которое должно соответствовать:

• Накопитель должен монтироваться в самой низкой точке участка.
• Расстояние от накопителя должно составлять не менее:
  1. до источника водоснабжения – 50 м;
  2. проезжей части дороги – 5 м;
  3. водоема (открытого) – 30 м;
  4. до жилого строения – 5 м;
  5. до соседнего участка 2-4 м;
  6. расстояние до плодовых деревьев от 3 до 4 м.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Всегда ли необходимо устанавливать фановый стояк?

Если вы проектируете дом, высота которого будет не более 2-х этажей, то система канализации может быть спроектирована без фанового стояка, при этом, в доме должно быть не более одного туалета и одной ванной комнаты. При обустройстве дома несколькими санузлами, по нормам СНиП, установка стояка будет обязательна.

Следует помнить, при каких обстоятельствах необходимо обязательно ставить фановый стояк:

• При наличии в доме бассейна или другого оборудования, которое способно перекрыть канализационную систему в результате своего разового сброса сточных вод.
• При наличии в доме оборудованных санузлами двух и более этажей.
• Если в системе коммуникаций применяются канализационные стояки с диаметром труб в 50 мм.
• При наличии на участке локальной системы канализации вентиляция септика будет положительно сказываться на работе конструкции, а также предотвратит возникновение неприятного запаха.

Исходя из вышеописанного фановый стояк, как правило, будет необходим в доме всегда, причем диаметр фановой трубы должен быть не менее 110 мм. При отсутствии же фанового стояка в доме будет возникать неприятный запах в случае срыва или пересыхании гидрозатвора. В случае отсутствия нормальной вентиляции с установленным стояком, выхлопом на крыше и притоком на фильтрующем сооружении, запах так или иначе будет распространяться по вашей округе. Если говорить о необходимом диаметре трубы, то ее нужно брать большего диаметра, такого как 110 мм.

Оптимальным диаметром фановой трубы в частном доме считается размер не меньше 110 мм, если взять 50 мм то она будет обеспечивать притока, примерно в 16 раз меньше. В результате вы получите у себя не систему вентиляции септика, а набор соединенных между собой трубок – пустая трата времени, денег и усилий с посредственным результатом.

Нужна ли звукоизоляция и утепление фановой трубы

Необходимость в шумоизоляции фановой трубы возникает при ее расположении вблизи жилых помещений, когда бульканье, вибрация и звук подающей воды вызывают неприятные ассоциации и дискомфорт. Избежать этого можно изолировав стояк следующим образом:

• запенить поверхность монтажной пеной. Недостаток – неприглядный внешний вид и невозможность произвести ремонт;
• зашить трубу в скорлупу из специальных материалов, легко устанавливается и демонтируется, выглядит аккуратно
• замотать мягким изолирующим полотном, для поддержки которого требуется дополнительная фиксация, внешний вид неприглядный.

Лучшим решение по звукоизоляции является использование толстостенных полипропиленовых труб. Существующий стояк можно зашить в аккуратный короб.

Утепление фановых стояков необходимо при прохождении через холодное помещение – подвал, чердак. Разница температур вызывает образование конденсата, его замерзание, что снижает эффективность вентиляции. Утепление выполняют такими же материалами, как и звукоизоляцию.

Вентиляционный стояк для канализации

Речь идет о верхнем отрезке фановой конструкции, которая выводится на кровлю. Чтобы вентиляционный стояк функционировал, при строительстве должны соблюдаться строительные нормы, в которых запрещается его вывод на чердак.

Так, верхний конец конструкции должен находиться на расстоянии:

1. 30 см от поверхности плоской крыши;
2. 50 см от пика крыши (конька);
3. 3 м от крыши, если там организована летняя терраса или она эксплуатируется любым другим способом.

Что же касается открывающихся окон и балкона, то расстояние до стояка должно превышать 4 м (по горизонтали).

Фановые трубы для канализации запрещается совмещать с дымоходом или вентиляционными коммуникациями здания.

https://youtube.com/watch?v=KHgibo7ACEY

ПОСМОТРЕТЬ ВИДЕО

Планируя привязать несколько трубопроводов к одному вытяжному устройству, следует выбирать трубу сечением 110 мм. При этом обеспечивается уклон (0,02%) в направлении движения газов.

Также запрещен монтаж вывода фанового трубопровода под скатом крыши, поскольку она может оборваться под весом сползающей снежной массы. Лучше отказаться и от установки на нем колпаков или флюгера. Такие аксессуары для вытяжек – причина образования конденсата, который может перекрыть выходное отверстие (замерзает при отрицательных температурах).

Установка и ремонт фановых труб

Фановая труба для канализации может быть выполнена как из пластика, так и из чугуна:

Металлические трубы. Это традиционное решение, так как еще 50 лет назад бытовые системы канализации собирались исключительно из чугуна. Материал отличается долговечностью, но он очень неудобен в работе, поскольку имеет существенный вес.

Пластик. Это самый популярный материал для сборки канализации. Многие хозяева меняют отслужившую свое чугунную канализацию на пластиковую, а при постройке новых домов, именно этот материал является самым востребованным. Пластиковые трубы легче, экономически выгоднее и привлекательнее с точки зрения эстетики. Поэтому сегодня чугунные трубы применяют намного реже.

Кроме того, есть условия, которые требуется соблюдать вне зависимости от того, из какого материала изготовлены трубы:

• Диаметр фановой трубы должен быть равен (или быть больше) диаметру стояка канализации. Использовать трубу меньшего сечения строительные нормы запрещают.
• Фановая труба, как правило, выводится на крышу. Ее нельзя устанавливать вблизи окон и балконов. Минимальное расстояние от поверхности конька кровли – 30 см.

Правила установки фановых труб

При монтаже трубы фановой нужно точно придерживаться рекомендаций, закрепленных в СНиП.

При приобретении материала нужно проследить, чтобы диаметр фановой трубы не был меньше, чем диаметр стояка.

Вентиляционная труба канализации фактически является продолжением стояка, поэтому ее изготавливают из того же материала, что и сам стояк.

Вывод вентиляции на крышу

Правила установки фановой трубы:

Вывод вентиляционной трубы на крышу должен быть организован на высоте не менее 30 см, а лучше 50 см от конька. Однако если крыша является эксплуатируемым объектом (например, на ней устроена летняя терраса), то высота вывода может достигать трех метров.

• Если в доме установлено несколько стояков, то их можно оборудовать одной фановой трубой.
• Расстояние по горизонтали от окон и балконов здания до выхода фановой трубы должно быть более 4 метров.

При сооружении вентиляции канализации категорически запрещается:

• Выводить фановую трубу на чердак, а не на крышу.
• Организовывать вывод фановой трубы совместно с выводом дымохода и вентиляционным каналом.
• Выводить фановую трубу под свес крыши, поскольку зимой при сходе с кровли снега и льда труба может быть повреждена.

Некоторые домовладельцы, стремясь улучшить работу вентиляции канализации, пытаются установить на трубе дополнительные вытяжные устройства. Такие, как дефлекторы, флюгарки и пр.

На самом деле, такие устройства не только не дают нужного эффекта, но и могут способствовать тому, что в системе будет накапливаться конденсат. А в холодное время года влага может замерзнуть и перекрыть пути движения воздуха и газов.
