Классификация канализационных насосов для кухни, их устройство и принцип действия

Устройство и принцип работы

Это герметизированные емкости для воды, выполненные из твердого пластика. Они снабжены мембранным клапаном, который ускоряет или замедляет работу приспособления. Насос имеет электрический мотор, запускающийся автоматически.

Кухонный насос.

Принцип работы канализационного насоса таков:

1. Сточные воды из раковины попадают в емкость.
2. При достижении нужного объема запускается электрический мотор, начинает работать мембранный клапан.
3. Идет процесс измельчения отходов, принудительной транспортировки жидкости в канализационную систему.
4. Когда объем отработанной воды уменьшается, то работа системы прекращается.

Выбор санитарного насоса

Так как санитарный насос принадлежит к дорогостоящим, но очень функциональным, а порой и попросту необходимым покупкам, нужно тщательно выбрать максимально подходящую бытовую модель, не стараясь сэкономить. Для того чтобы выбрать максимально подходящую модель, нужно выяснить следующие моменты:

• диаметр трубы;
• точное расстояние от места откачки и до объекта, куда отходы должны быть доставлены;
• количество отходов и жидкости, которое изделие может устранить на протяжении часа.

Схема санитарного насоса.

Зная все подобные параметры и выбирая модель по ним, а, не ориентируясь исключительно на ценовую категорию, ошибка во время приобретения насоса полностью исключается. Корпуса канализационных насосов создаются преимущественно из чугуна или нержавейки — оба материала устойчивы к коррозии, надежно защищают агрегаты от преждевременной поломки. Находящиеся в комплекте электродвигатели поражают мощностью, надежным управлением и количеством прокачиваемых отходов — около 400 кубометров на протяжении часа. Погружные модели в обязательном порядке снабжаются специальными кабелями, которые гарантируют погружение механизмов на существенную глубину. Процесс работы полностью механизирован благодаря специальному поплавку в комплекте, который отвечает за отключение и последующее включение агрегата.

Данный вид насосов может быть широко использован:

• для откачивания загрязненной влаги из сооружений;
• для отвода поземных вод, большого количества осадков;
• для вывод стоков от стиральных и посудомоечных машин;
• для полива участков, в больших теплицах.

https://vsyakuhnya.ru/www.youtube.com/watch?v=Nk51-HVkbXM

Даже устраняя сильно загрязненные стоки с помощью изделия, его засорение полностью исключается благодаря широким каналам. В противовес погружному и его модифицированному варианту — полупогружному насосу, их наружный аналог не может обеспечить таких полных характеристик. Этот вариант изделия устанавливают непосредственно под колодцем и для постоянной откачки отходов из жилья используют только шланг, длина которого преимущественно не превышает пяти метров. Модели делятся согласно классификации по типу управления на автоматическое и ручное.

Зачем нужен насос в канализации?

Нам часто приходится отвечать на вопрос: «Для чего применяются канализационные установки?»

Если говорить кратко, то необходимость в таком оборудовании возникает тогда, когда стоки не уходят самотёком. Для примера давайте рассмотрим три случая.

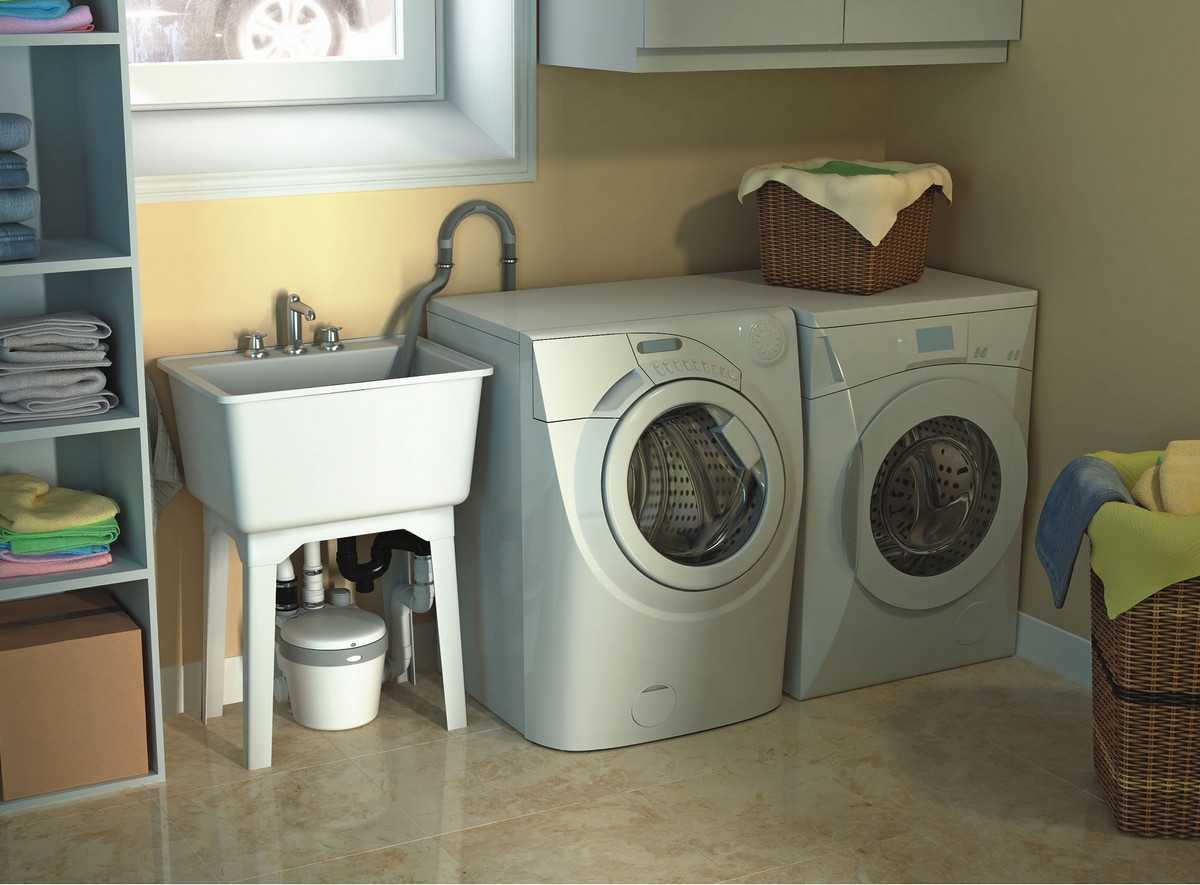

Перенос кухни или прачечной в другое место

Такую перепланировку осуществляют для того, чтобы переоборудовать кухню в дополнительную жилую или рабочую площадь.Скажем сразу, что такая перепланировка в квартире требует получения специального разрешения в БТИ, без которого работы начинать нельзя.

В новое место переносится не только мебель и техника, но и инженерные системы – водопровод, электричество и канализация

Для монтажа последней важно соблюдение уклонов в сторону стояка. А в случае перепланировки соблюсти это условие бывает крайне трудно

Тут вам на помощь и приходят специальные канализационные насосы, которые принудительно удаляют стоки от мойки, стиральной и/или посудомоечной машины.

Оборудование дополнительного санузла в подвале дома

Хозяева частных домов могут оборудовать в своих подвалах сауны, спортивные залы, ремонтные мастерские и другие помещения, в которых необходим санузел. Обычно в этом случае санузел находится ниже уровня канализации. Тут не обойтись без принудительного удаления сточных вод.

Откачка конденсата

В процессе работы конденсационных газовых котлов, систем вентиляции и кондиционеров образуется большое количество конденсата.

Для примера, конденсационный котел мощностью 24 кВт вырабатывает в сутки около 30 литров жидкости, которую нужно куда-то утилизировать. В России, чаще всего, ее просто сливают прямо в канализацию, а в Европе конденсат сначала попадает в нейтрализатор. Чаще всего, котёл находится далеко от санузла или ванной комнаты и для того, чтобы конденсат попал в канализацию, необходим насос.

Поверхностные устройства

Приборы поверхностного типа, предназначенные для откачки нечистот, размещают поблизости от коллектора, собирающего и перемещающего сточную жидкость, или в любом самом удобном для монтажа смотровом колодце. Последний вариант установки называется сухим.

Поверхностные модели также принято считать насосными станциями для принудительной канализации по причине наличия отдельных частей, собираемых в одну конструкцию. Загрязненная жидкость в данном случае всасывается через шланг, подсоединенный к насосу и опускаемый на дно накопительного резервуара.

Выбирая поверхностный агрегат, особое внимание надо обращать на такой показатель, как глубина всасывания — ее производитель указывает в прилагаемой к оборудованию инструкции. Чаще всего это 8 — 10 метров, а вот с большего расстояния он стоки из накопителя не поднимет

Нужно учитывать как высоту резервуара, так и расстояние от него до насоса.

Поверхностный маломощный прибор для принудительной канализационной системы — это компактное устройство, которое располагают рядом с накопительной емкостью. Чтобы смонтировать более мощное оборудование для откачки стоков, для него необходимо подготовить специальное место с надежной фиксацией к полу.

Устанавливая наружный агрегат, следует позаботиться о его надежной защите от влаги. В отличие от погружного канализационного насоса, он не предназначается для использования во влажной окружающей среде. Его корпус отличается минимальной защитой от воды. Если жидкость попадает внутрь поверхностного устройства, велика вероятность замыкания.

Такой насос стоит недорого, он прост в эксплуатации, но сильно шумит. Его лучше размещать в подвале или ином отапливаемом помещении. Но, если насосом будут пользоваться время от времени, чтобы откачать септик, тогда предпочтительнее погружные установки.

Виды насосов

Помпы подразделяются на несколько видов, данная типовая характеристика связана с тем, где и каким образом применяется насос. Так, например, подобные товары можно разделить на внутридомовые и уличные аппараты. Домашние установки применяются для принудительного движения сточных вод из дома в септик по канализации. Подключают их чаще всего к унитазу или раковине. Существуют варианты одновременного подключение насоса сразу к нескольким сантехническим сооружениям.

Уличные помпы используют ля частных домов и дачных участков, также их эксплуатируют ассенизаторы.

Также подобные приспособления делятся на фекальные (созданы исключительно для очистки выгребных ям), для воды (перекачка чистых вод), дренажные (для откачки жидкостей, содержащих незначительные соринки).

Какие аппараты существуют еще?

Поверхностные

Так называемая насосная станция, работающая только в условиях сухости. Размещают их возле выгребных ям, для откачки нечистот применяют шланг, подключенный к помпе.

При покупке подобной установки пользователь должен учитывать глубину выгреба, она должна соответствовать длине шланга. Также в этот показатель следует добавить дальность насоса от слива. Если оборудование слишком громоздко, для него потребуется соорудить платформу.

Достоинства:

• невысокая стоимость;
• простота эксплуатации и обслуживания;
• широкий ассортимент моделей.

Недостатки:

• контакт с водой строго запрещен: при установке поверхностных насосов на улице пользователь должен соорудить водонепроницаемый тент;
• высокий уровень шума.

Полупогружные

Продукт состоит из двух основных деталей: наружный электромотор и погружной элемент. Между собой эти части соединены вращающимся валом. Установить такой агрегат можно несколькими способами: на стене выгребной ямы, на плавающей установке внутри септика, рядом с очистным сооружением.

Достоинства:

• широкие возможности для установки;
• не боится контакта с водой.

Недостатки:

Погружные

Оборудование погружается непосредственно в нечистоты выгребной ямы, агрегат изготавливается из высокопрочных, устойчивых к токсическим веществам, материалов. На подобных устройствах рекомендуется не экономить, т. к. дешевое оборудование может быть изготовлено из некачественных материалов, неприспособленных к длительному пребыванию в органических агрессивных соединениях.

Погружные аппараты можно применять для разовых нужд, а можно устанавливать для постоянной работы. В случае беспрерывной эксплуатации механизм оборудования следует оснащать чувствительным поплавком, который будет реагировать на переполненность выгреба нечистотами. Также подобные помпы дополняются измельчителями, для перемалывания твердых отходов, которые могут стать причиной внутренней поломки насоса.

Достоинства:

• не шумит;
• потребляет небольшое количество электроэнергии;
• максимальная эффективность.

Недостатки:

• стоит дороже вышеописанных аналогов;
• сложно управлять.

Внутридомовые

Такие установки встраиваются непосредственно в канализационную систему частного дома. Стоимость их более чем высока, однако они дарят ощущение комфорта благодаря тому, что позволяют установить сантехническое оборудование в любое удобное место. Кроме того, оборудование не требует особых действий по уходу помимо стандартной профилактической прочистки.

Достоинства:

• простота эксплуатации;
• долгий срок службы;
• угольный фильтр, не позволяющий неприятным запахам распространяться по дому;
• наличие клапана, предупреждающего возврат нечистот и грязной воды в систему водоснабжения.

Недостатки:

Монтаж

Перекачивающие поверхностные и погружные насосы для канализации устанавливаются по разным правилам

В первую очередь, подбирается нужный вид приспособления, очень важно выбрать модель с оптимальными характеристиками работы. При недостаточной мощности приспособление не будет справляться с поставленной задачей, при повышенной – будет нецелесообразен из-за высоких затрат электрической энергии. Фото – самовсасывающий центробежный

Фото – самовсасывающий центробежный

Инструкция по установке:

1. Самовсасывающие модели устанавливаются непосредственно в накопительную емкость. Их фильтрационное отверстие является всасывающим патрубком, выводящий отвод соединяется с выходной трубой водопровода. Устройство подсоединяется с электрической сетью, для насоса обязательно выводится отдельный дифавтомат;

2. Вакуумный насос для перекачки канализации наружного типа монтируется немного иначе. Установка осуществляется при помощи двух труб: одна подключается к подводящему каналу, вторая к патрубку слива. Такие модели для системы водоснабжения включаются в сеть питания напрямую.

Сложнее всего производится установка канализационной насосной станции. Для её монтажа подготавливается шахта, которая обязательно утепляется. В эту шахту опускается насосная установка, которая подключается к системе водоотведения и электрического питания.

Дренажный и фекальный — в чем разница

Для откачки загрязненных вод есть два вида насосов: дренажные и фекальные. Чем же они отличаются? Дренажные предназначены для отведения загрязненных вод, содержащих твердые включения небольших размеров — ил, песок и другие вещества примерно такого размера. Чтобы предотвратить попадание внутрь более крупных частиц, устанавливают сетки. Как понимаете по описанию, дренажные насосы подойдут для откачки осветленных вод из накопительного колодца, стоящего после септика, для откачки воды из накопительного колодца дренажной и ливневой канализации.

Фекальный насос для канализации отличается от дренажного тем, что может перекачивать вязкие среды с довольно крупными твердыми частицами

Если вам надо откачивать ил из автоматической индивидуальной очищающей установки (типа Топас или др), или осадок со дна септика, дренажник с этим не справится. Слишком густая среда. Для септика выход, в принципе есть, взбаламутить осадок, взвесь выкачать, снова залить воды, снова взболтать и снова выкачать. Сделать то так можно, но септик затем очень долго будет выходить на рабочий режим, так что применять такой способ можно только в крайних случаях. Лучше приобрести специальное оборудование, которое справится со спрессованным осадком.

Для очищения выгребных ям и септиков используются фекальные насосы для канализации. Они могут перекачивать сильно загрязненные жидкости, вязкие среды, в которых могут содержатся твердые частицы. Размер частиц зависит от модели, но максимальная величина — 50 мм. Далеко не всегда в выгребной яме все отходы перегнивают до такого состояния. Чтобы можно было справиться с ситуацией в нижней части насоса устанавливают измельчитель. Ставится он обычно на центробежные модели — на вал устанавливаются дополнительные режущие лопасти. В рабочий орган насоса стоки попадают уже измельченные.

READ Guitar hero dlc как установить

Так что если планируется использовать фекальный насос для откачки выгребной ямы, желательно чтобы в модели присутствовал измельчитель. Он перемалывает более крупные частицы до допустимых размеров.

Установка канализационной насосной станции

Вот наиболее распространенные правила установки канализационной насосной станции:

• Если необходимо сделать вертикальный участок сбросного коллектора, то он делается в непосредственной близости от насосной станции. Последующие горизонтальные участки должны иметь наклон не менее 1° по отношению к вертикальной трубе. Отношение высоты вертикального участка к длине горизонтального участка напорной канализации указано в инструкции и варьируется в зависимости от диаметра труб.
• Напорный трубопровод предпочтительно должен быть изготовлен из ПВХ или ПП труб, что даст возможность для склеивания или пайки.
• Канализационная насосная станция должна быть установлена в отапливаемом подсобном помещении. Кроме того, помещение не должно быть подвержено подтоплению.
• Выбор диаметра труб должен осуществляться в соответствии с инструкцией по эксплуатации. Чем больше количество источников сточных вод, тем больше должен быть диаметр труб.
• Устройство должно быть жестко закреплено на полу с помощью кронштейна. Это необходимо для поглощения вибраций от двигателя приводного устройства.

Обслуживание канализационных насосов

Обслуживание насосов, предназначенных для канализационных сетей, производится 1 раз в 3 – 5 месяцев в зависимости от периодичности использования. В ходе проверки необходимо:

• проверить устройство на наличие деформаций и коррозии. Слой коррозийного налета можно смыть водой или иными доступными средствами. Детали, подвергшиеся деформации, требуют замены;
• очистить насос от скопившихся отходов;
• проверить работоспособность измельчающего механизма.

Перед проведением обслуживания надо отключить насос от электрического питания, аккуратно извлечь его из резервуара с водой и прочистить струей воды.

Канализационные насосы являются неотъемлемой частью канализационной сети загородного дома при невозможности обустройства самотечной системы. Подбор оборудования, его монтаж и последующее обслуживание не требуют определенных навыков и помощи специалистов.

Выбор канализационного насоса по напорной характеристике

Перед приобретением насосной установки необходимо точно убедиться, что она справится с поставленными вами задачами. Для этого нужно открыть паспорт и рассмотреть напорную характеристику изделия, которая выглядит вот так:

Для примера предположим, что вам необходимо поднять сточные воды на высоту 4 метра. Производительность насоса при этом составит 65 л/мин (3,9 м³/ч). Если для ваших нужд этого будет достаточно, то данная модель вам подходит. Также, производители часто делают схематичные картинки, на которых показано отношение длин вертикального и горизонтального напорных участков:

Насос для унитаза

Домашний канализационный насос для туалета представляет собой коробку, размеры которой соответствуют размерам смывного бачка с измельчителем для попадающего в унитаз мусора.

Цвет корпуса подбирается под цвет унитаза. Когда производится слив, устройство, наполненное водой, начинает измельчать туалетную бумагу и прочие отходы с помощью лопастей. Но, с крупным мусором, например, средствами личной гигиены, оно справиться не может.

Такое устройство способно перекачивать сточные воды, температура которых находится в пределах от +35 до +50 градусов Цельсия. Многие модели имеют дополнительные отверстия для подключения душа или биде.

По указанной причине, температура воды играет важную роль при выборе устройства. Превышение данных значений может привести к выходу устройства из строя. Некоторые модели оснащены реле, которое отключает прибор через полчаса после перекачки горячей воды.

Помимо таких фекальных насосов, существуют также установки скрытого монтажа с измельчителями, которые используются в настенных унитазах. Они отличаются небольшими размерами, что позволяет спрятать их за гипсокартонной перегородкой.

Существуют модели, сочетающие в себе и унитаз, и насос. В подобных конструкция отсутствует сливной бачок. Его подключение осуществляется непосредственно к водопроводу и занимает мало места.

Установка канализационного насоса на унитаз

Существуют общие правила установки для большинства таких насосов.

Всегда следует ознакомиться и с инструкцией, прилагаемой к изделию. Итак, давайте начнем:

Насосный агрегат должен быть жестко закреплен на поверхности пола.
Канализационный насос необходимо подключить непосредственно к унитазу. Если необходимо установить унитаз с помощью патрубка, то его максимальная длина обычно указывается в инструкции. Для насосов Grundfos, например, это расстояние не должно превышать 150 мм.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона может отличаться у разных производителей и следует свериться с инструкцией по эксплуатации.
Для поворотных участков напорных труб лучше использовать отводы под углом 45º. Это снизит риск засорения напорной секции.
Правильный диаметр напорной канализации следует выбирать исходя из количества подключенных «источников», т.е. если к насосу помимо унитаза подключены душевая кабина и умывальник, то для напорной канализации следует использовать трубу большего диаметра. Таблицы размеров труб включены в руководство по эксплуатации насоса

Также следует обратить внимание на максимальную мощность насосной установки, так как она должна успеть откачать все стоки. В противном случае возрастает риск поломки.
Если у вас вертикальная линия отвода, она ДОЛЖНА находиться выше по течению

Высота стояка зависит от расстояния до стояка общей канализации и диаметра напорной канализации.
Производители не допускают установку канализационных насосов в яме рядом с туалетом. Причина этого не была мне четко объяснена. Однако, чтобы сохранить гарантию, я рекомендую следовать этому пункту.

Особенности отводящего трубопровода

Компактные санитарные насосы для туалетов способны перекачивать сточные воды не только горизонтально, но и вертикально. Для вертикальных участков трубы стоит предусмотреть дренаж — если потребуется прочистить засор в ней, лучше, если сточные воды будут отводиться в определенное место, а не хаотично выливаться во время работы.

Высота вертикального участка отводящей трубы определяется с учетом минимального уклона горизонтальной части. У каждого производителя (иногда у каждой модели) свой минимальный уклон, но в большинстве случаев он составляет 1-4% (1-4 см на 1 метр).

Необходимо соблюдать осторожность. В описании канализационных насосов указывается максимальная высота подъема сточных вод и максимальное расстояние их горизонтального перемещения

Например: 8 м вверх и 80 м по горизонтали. Однако это не означает, что, подняв трубу на 4 метра вверх, можно транспортировать жидкости еще на 80 метров по горизонтали. В этом случае — после четырехметрового подъема — длина горизонтального участка составит не более 40 метров. Причина: подъем на 1 метр вверх «отнимает» около 10 метров горизонтальной транспортировки

Это важно и стоит запомнить

Правила установки и подключения

Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.

Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины

Подключение

Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.

Если канализационный вход находится выше чем надо

Итак, вот общие правила:

• Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением. (Про устройство контура заземления в частном доме читаем тут).
• Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.
• При монтаже блок фиксируется к полу. Для уменьшения уровня шумов желательна установка на виброгасящее основание (резиновая прокладка). К стене прижимать корпус нежелательно — чтобы не передавалась вибрация от насоса. Эти меры нужны для снижения уровня шумов. Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины
• Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
• Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).

Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.

Советы по правильной эксплуатации

• Не вливайте для чистки жидкость с сильнодействующими химическими веществами, ведь это может негативно сказаться на элементах конструкции.
• В стоковое отверстие не должны попадать твердые предметы, за этим необходимо постоянно следить.
• Контролируйте температуру сливной воды с учетом технических характеристик выбранной модели насоса.
• Часто чересчур загрязненные стоки являются причиной выхода из строя насоса.

Насосное оборудование на кухне решает массу проблем. Представленное разнообразие на рынке от отечественных и зарубежных производителей позволяет сделать правильный выбор. Следуя рекомендациям по установке, самостоятельно провести монтаж будет не сложно.

Устройство и принцип работы

Канализационные насосы для кухни в большинстве случаев достаточно похожи, основные различия заключаются в функциональности прибора. К примеру, многие виды оборудования отличаются наличием либо отсутствием возможности измельчения твердых отходов.

Кухонные модели в высокой ценовой категории, чаще всего, обладают подобной функцией. Она позволяет существенно снизить вероятность засорения трубопровода.

Конструкция насоса для канализации на кухню в большинстве случаев имеет такие элементы:

• герметичный корпус (как правило, материалом является твердый пластик) с водным резервуаром;
• мембранный клапан, активизирующий и приостанавливающий работу системы;
• электромотор с автоматизированной функцией запуска;
• отверстия для входа и выхода различных коммуникаций, они могут быть расположены в горизонтальном или вертикальном виде;
• вентиляционный фильтрационный клапан, который предотвращает возникновение неприятного аромата в комнате и распространение его по дому.

Оборудование высокого качества, как правило, не требует серьезного обслуживания. Достаточно иногда промывать резервуар и сменять либо чистить фильтр. Канализационный насос для кухни с измельчителем также подразумевает наличие измельчающих ножей в конструкции.
