Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Пластиковая труба для вытяжки

Сечение пластиковых воздуховодов может быть круглым или прямоугольным. Трубы пластиковые для вытяжки, имеющие круглое сечение, обладают наименьшим сопротивлением воздуха, поэтому их эффективность выше, чем у прямоугольных аналогов. Однако прямоугольные трубы более гармонично вписываются в интерьер кухни, более естественно сливаются с мебелью и стенами. Их можно расположить и под потолком, и поверх кухонной мебели.

Для плавного перетекания воздуха по элементам воздуховода необходимо обеспечить качественное соединение труб. Лучше всего соединительные элементы приобрести совместно с пластиковыми трубами. В этом случае вы сможете быть уверены, что при состыковке соединений между собой не возникнет проблем.

Пластиковые трубы для кухонной вытяжки также имеют ряд неоспоримых преимуществ:

при работе вытяжки не слышен шум, который обычно наблюдается при использовании металлических труб;
внутренняя пластиковая поверхность обладает незначительным сопротивлением, поэтому воздух не встречает на своем пути никакого сопротивления;
в отличие от гофрированного изделия, пластиковая труба вентиляционная для вытяжки не забивается жиром и грязью. Эти отходы уходят в вентиляционную шахту.

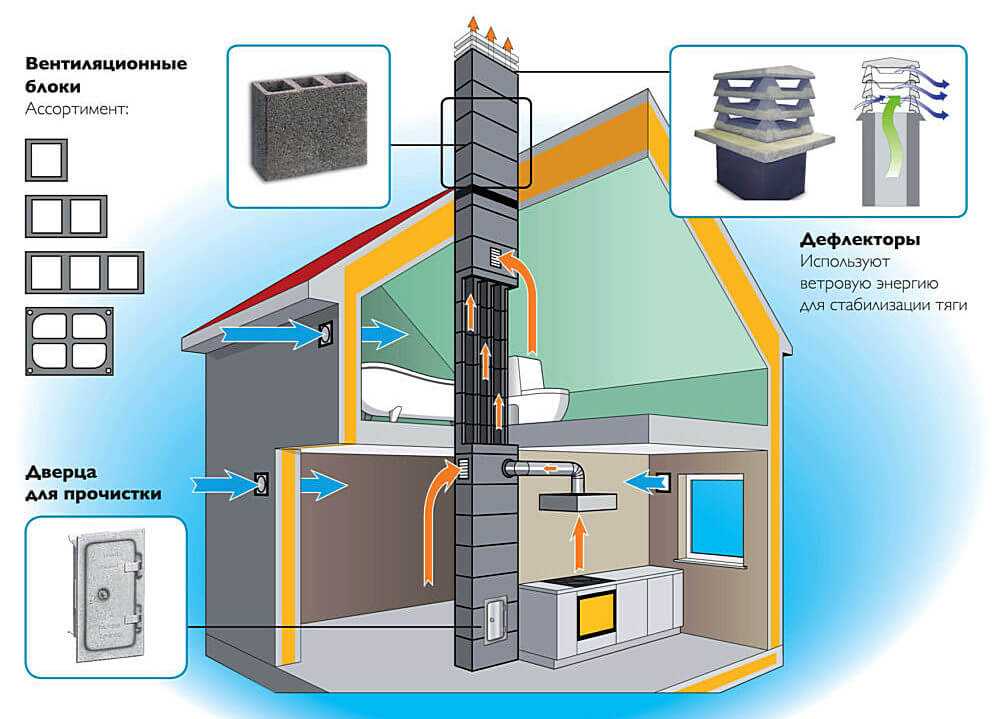

Устройство шахты: как она выглядит и что для неё нужно

По форме сечения вентиляционные каналы подразделяются на квадратные или прямоугольные, цилиндрические. Из материалов исполнения чаще всего используются сталь или полимеры устойчивые к воздействию температуры. Классическими считаются вентиляционные шахты, возведенные из кирпича.

Главное требование, которое предъявляется шахтам – огнестойкость. Пожар в вентиляционной шахте опасен быстрым переносом из-за циркуляции воздушных масс. Все составные элементы должны быть удобно и качественно закреплены, обеспечивать герметичность канала и не являться источниками шума при завихрении воздушного потока.

Конструктивно воздушная магистраль вентиляции состоит из следующих элементов:

Центральная шахта. Через ее сечение отработанный воздух выводится вверх к чердаку и наружу из дома.
Спутниковые вентиляционные каналы. Через них воздух циркулирует в центральную шахту, минуя смежные помещения.
Вытяжные отверстия. Они располагаются в помещениях, как правило в верхней части стен под потолком. Через них воздух попадает в спутниковые каналы и далее в центральную шахту.

Длина центральной шахты рассчитывается с учетом следующих факторов: количество этажей частного дома, считая цоколь; высота потолков на чердаке и высота трубы на крыше. Увеличить эффективность можно увеличением размера проходного сечения или длины шахты.

Важно! Для того чтобы в канал не попала влага и различные посторонние элементы, ее необходимо закрыть дефлектором – грибком из нержавеющей стали, который является подвижным конвекционным вентилятором для усиления тяги.

Особенности вентиляционных шахт для частного дома

Эффективная вентиляция должна содержать в конструкции два устройства – одно служит для притока воздуха, а второе – для отвода отработанной воздушной массы. Частные коттеджи зачастую обустраивается естественной вентиляцией, когда свежий воздух проникает в помещение через окна, форточки или фрамуги, а отработанный вытесняется в вентиляционные каналы.

Приточно-вытяжные системы являются более совершенными и эффективными. Также их дополняют монтажом рекуператора – специальной установки для подогрева свежего воздуха за счет тепла отработанных масс. Это очень выгодно в зимний сезон, так как кратно снижает теплопотери жилья.

При проектировании и обустройстве воздушных каналов для естественной вентиляции следует учесть следующие нюансы:

Тяга напрямую зависит от длины канала: чем длиннее – тем сильнее.
Вытяжные каналы лучше обустраивать внутри стены в центре дома. Таким образом зимой будет обеспечен дополнительный прогрев воздуха, а это обстоятельство за счет увеличения давления усилит тягу.
Вентканалы не должны иметь больших перепадов в сечениях. Перепады создают дополнительное сопротивление, которое снижает тягу. То же самое касается количества поворотов и сгибов – их должно быть по минимуму.
Для увеличения силы тяги рекомендуется монтаж вытяжной трубы на высоту в 50 см. над крышей.

Основное достоинство естественной вентиляции заключается в недорогой стоимости, простоте обустройства и обслуживания.

Недостатки: слабая эффективность без возможности прогрева, охлаждения и очистки воздуха. Если в доме установлены герметичные пластиковые стеклопакеты, а межкомнатные двери установлены без зазора с полами, то приточный воздух будет циркулировать крайне слабо.

Форма и размеры сечения трубы

Гофрированные трубы имеют круглое сечение, пластиковые – круглое или прямоугольное. Меньшим сопротивлением обладают трубопроводы из круглых труб, за что пользуются популярностью. Прямоугольные трубы смотрятся эстетичнее, их проще собирать и можно располагать у самой стены.

Наиболее часто применяют следующие трубы:

Круглые, диаметр (мм): 100, 120 – обычно указываемый в инструкции диаметр вентиляционной трубы для вытяжки; 125 и 150 – также часто применяются пользователями.
Вентиляционные прямоугольные трубы для вытяжки имеют следующие размеры, высота х ширина (мм): 55х110, 60х122, 60х204.

Калькулятор необходимой производительности вентиляции для вытяжки на кухне

Если вам необходимо рассчитать вентиляцию для жилых помещений воспользуйтесь онлайн калькулятором производительности воздухообмена.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

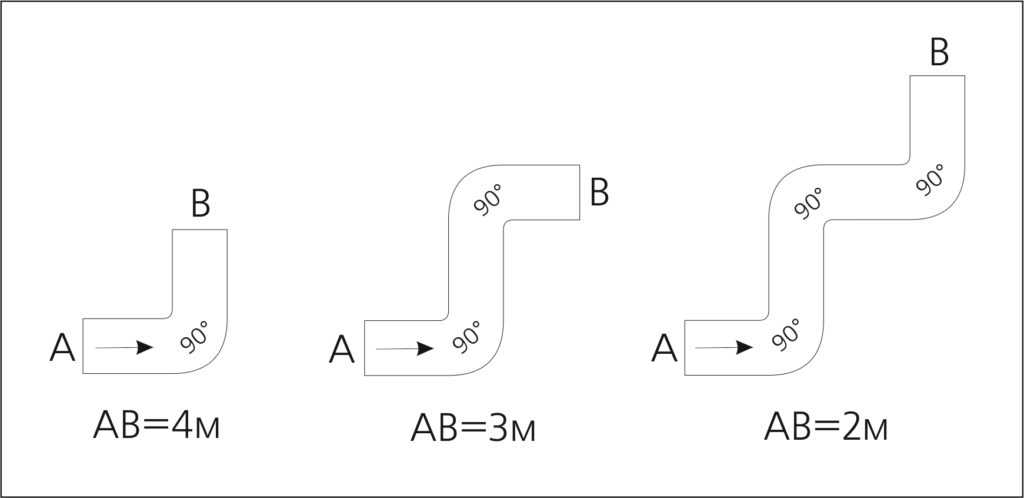

Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Разновидности вытяжных труб

Трубы, которые соединяют вытяжное устройство с шахтой вентиляции, на рынке представлены в различных вариантах, которые классифицируются по нескольким параметрам:

по материалу: бывают пластиковые или металлические;
по размеру — трубы для вытяжки представлены в трех стандартных размерах, выбор зависит от мощности вытяжного устройства (110×55 — для более слабых; 120×60 — для средних; 206×60 — для мощных);
по форме — трубы прямоугольного или круглого сечения;
по пластичности — гладкие или гофрированные.

Пластиковые

Трубы из пластика изготавливаются из ПНД, ПВХ, фторопласта или полипропилена:

Материал	Достоинства	Недостатки
Полипропиленовые трубы	ПП — хороший диэлектрик, устойчив к воздействию агрессивной химической среды.	Max t нагрева — до 850°С
ПНД	Не трескается, успешно противостоит низким температурам воздуха.	Теплостойкость не выше 800°С
Фторопласт	Наиболее прочные трубы из все пластиковых, по устойчивости могут конкурировать даже с благородными металлами, работают от +40 до + 1400°С, инертны к щелочам и кислотам.	Высокая стоимость и высокая газопроницаемость.
ПВХ	Наиболее востребованный вид изделий для обустройства бытовой вентиляции, прочны и герметичны, устойчивы к термическим нагрузкам до 1600°С (по нормам не более 1200°С, т.к. при максимальной температуре нагрева выделяют хлор).	Неустойчив к воздействию слишком низких температур. На морозе трескаются и деформируются.

Пластиковые трубы стоит выбирать, если важны:

незначительная степень шума от работы вентиляции;
долгий срок службы (более 10 лет), отложения не накапливается на ровной и гладкой поверхности трубы;
воздуховод не требует дополнительного обслуживания, его легко монтировать;
из-за незначительного веса трубы из пластика не оказывают физическую нагрузку на вытяжное устройство.

Трубы из металла

Трубы, которые применяют для воздуховодов, изготавливаются также из оцинкованных видов стали или нержавейки. Стальные трубы имеют гладкую поверхность, поэтому на стенках не скапливаются отложения и грязь, и воздушные потоки не задерживаются при перемещении по трубам. Труба из металла выдерживает высокотемпературные нагрузки. Небольшая стоимость — еще одно преимущество изделий.

Однако она достаточно тяжелая, поэтому требуются специальные крепления, которые будут удерживать ее вес. При установке воздуховодов сложной конфигурации требуется монтировать трубу из нескольких отрезков, а это существенно уменьшает эффективность работы системы. Помимо того, трубы из стали обладают слабой шумоизоляцией.

Как выбрать размер и конструкцию воздуховода

В строительных магазинах представлен широкий ассортимент конструкций, используемых для притока и отвода кислорода. Чаще встречаются изделия следующего типа:

алюминиевые гофры,
круглые трубы из термостойкого пластика,
гофрированный пластик,
конструкции прямоугольной формы (зачастую это плоские воздуховоды для вытяжки),
изделия из оцинкованной или нержавеющей стали.

Для бытовой вентиляции чаще применяют пластиковые прямоугольные трубы, алюминиевые гофры круглого сечения. Выбор обусловлен легкостью и простотой монтажа, с этой задачей справится даже неопытный мастер.

Определяемся с конструкцией и диаметром

Задача первостепенной важности – определиться с конструкцией труб, их диаметром. Очень важно придерживаться нескольких простых правил:

Диаметр воздуховода должен соответствовать или быть несколько больше выходного отверстия кухонной вытяжки. А еще он должен совпадать с выходным отверстием вентиляционного канала. Если размеры окажутся меньшими, то работоспособность системы вентиляции ухудшиться. Внутри конструкции возникнет дополнительное сопротивление потоку воздуха. Это непременно спровоцирует повышение шума. Как следствие, вытяжка с воздуховодом очень быстро выйдет из строя

Все части и элементы конструкции необходимо измерить до приобретения вытяжного устройства.
Максимальная длина воздуховода – 3 метра, при этом при каждом лишнем метре эффективность вентиляции сокращается на 10%.
Важное условие грамотной установки и эксплуатации вытяжного устройства – минимальное количество изгибов. Максимальный угол не должен превышать 90 градусов, поскольку каждый угол приводит к падению производительности на 10%

Если установить конструкцию под углом больше 90 градусов, может возникнуть эффект обратной тяги, и без обратного клапана не обойтись.

Увеличить сечение не имеет особого смысла. Выгоды от этого никакой, поскольку это не повлечет за собой увеличение производительности вытяжки. Устанавливаемый канал станет тяжелее, вес конструкции увеличиться, что непременно ударит по семейному бюджету.

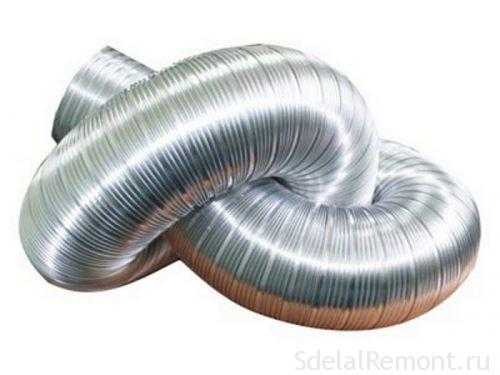

Гофрированные

Применяются для создания гибкого воздуховода. Основными преимуществами таких изделий считаются:

повышенная гибкость. Вентиляционную систему можно установить в любом месте, так как эластичность такого изделия позволяет прокладывать ее в самых недоступных местах;
высокая прочность;
легкий монтаж и простота обслуживания;
установка выполняется без применения специальных приспособлений.

Гофрированную трубу можно легко изогнуть независимо от ее сечения. Поэтому она используется в помещениях сложной конфигурации, где невозможна прокладка других видов труб.

Она выпускается в нескольких видах:

оцинкованная;
ПВХ;
алюминиевая.

Отличительные свойства придает каждому виду трубы материал изготовления. Гибкий воздуховод нашел широкое применение в промышленности и индивидуальном строительстве. Его очень легко установить своими руками.

Монтаж воздуховодов

Основные правила монтажа

Воздуховод обязан быть растянут максимально, когда происходит его монтаж. Чтобы разрезать пластик, сначала нужно замерить его длину и нанести маркером соответствующую отметку. После следует разрезать его ножом.

Прежде чем соединить воздуховод с вытяжкой, нужно произвести процесс герметизации. После чего хомутом требуется закрепить сам воздуховод.

После этих операций начинается запуск и тестирование вентиляционной системы. Если это делать не своими руками, а с помощью мастера, то за монтаж и подключение вы заплатите более 1000 рублей.

Существуют ли ошибки при монтаже пластиковых воздуховодов? Да, и основной является следующая: не учитывается поток воздуха по спирали. Эта ошибка может обернуться быстрым износом вентиляционного оборудования.

Чтобы избежать данной ошибки, достаточно посоветоваться с продавцом и взять пластиковый воздуховод чуть большего диаметра.

Установка трубы для вытяжки

Для того чтобы установить воздуховод своими руками понадобится:

хомут по диаметру соответствующий выходному отверстию вытяжки;
заглушка для вентиляции, которая с помощью патрубка соединяет трубу с потолочным или стеновым креплением;
труба для вытяжки.

Процесс установки несложен:

Монтаж потолочной или стеновой накладки.
Установка специального переходника, который соединяет вытяжку с трубой (если это необходимо). Хомут фиксирует соединение без применения специальных герметиков.
Установка вытяжной трубы. Один конец вставляют в переходник, другой — в вентканал. Конструкцию закрепляют с помощью все того же хомута.

Металлические трубы, которые портят внешний вид помещения, можно замаскировать, используя специальные короба из гипсокартона, ПВХ или ГКЛ, которые выполняют декоративную функцию.

Можно скрыть трубу за фасадами кухонных шкафов. Этот вариант возможен при индивидуальном проектировании и изготовлении мебели.

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

L – искомый объем приточного и вытяжного воздуха, м³/ч;
S – квадратура помещения, где рассчитывается вентиляция, м²;
h – высота потолков, м;
n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

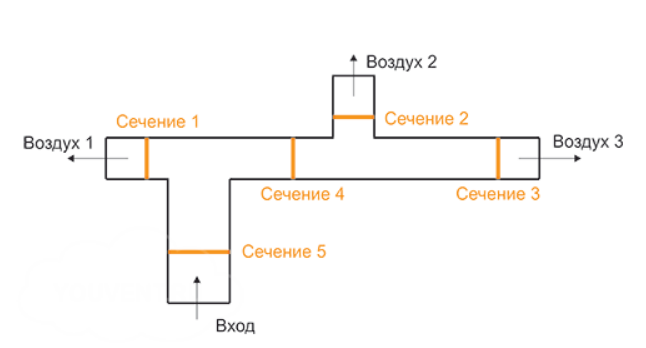

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

F – площадь поперечного сечения вентканала, м²;
L – расход вытяжки через шахту, м³/ч;
ʋ — скорость движения потока, м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

Выбор трубы для вытяжной системы

Для продуктивности и надежности работы всей конструкции отвода загрязненного воздуха большое значение имеет выбор трубы под вентиляцию. Рассмотрим основные критерии.

Материал применяемых труб

Гофрированные трубы из алюминия – самый дешевый и простой в монтаже вариант для организации отвода загрязненного воздуха от вытяжки. Основой трубы являются металлические кольца. Их обтягивает в несколько слоев ламинированная фольга. Первоначально кольца находятся в прижатом друг к другу положении, верхняя оболочка сложена в «гармошку». При монтаже гофра способна удлиняться в несколько раз, изгибаться под требуемым углом. Поэтому она легко прокладывается в стесненных условиях и труднодоступных местах.

Не полностью растянутая гофрированная труба становится источником характерного шума вытяжной системы из-за увеличенного сопротивления неровностей внутренней поверхности воздушному потоку. Уровень шума также повышают дополнительные изломы трубы.

Гофрированные трубы для вентиляции выдерживают значительный нагрев (до +250°С), обладают значительной прочностью, стойкие к воздействию агрессивных сред, при необходимости наращиваются (для соединения используется металлический скотч), могут прослужить до 50 лет.

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
Высокая устойчивость к воздействию многих химических соединений и влаги.
Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
Устойчивость к воздействию ультрафиолета.
Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
Способность работы системы при температурах широкого диапазона.
Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
Долговечность.
Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
Эстетичный строгий вид собранной системы.
Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Пластиковые трубы дороже гофрированных. Их монтаж более сложный, требует наличия дополнительных переходных и соединительных элементов. После сборки трубопровода остаются неиспользованные обрезки. Это основные недостатки пластиковых труб.

3 Сечение воздуховодов

Выбирая сечение трубы для вытяжки на кухне, учитывают в первую очередь расположение воздуховода. Если речь идёт о небольшой зоне под потолком, можно воспользоваться компактными каналами прямоугольной формы. Они без проблем монтируются в самых труднодоступных местах. Под подвесным потолком легко разместить плоскоовальный воздуховод.

Таблица расчета скорости воздушного потока

В продаже представлен широкий ассортимент изделий, имеющих прямоугольное и квадратное сечение. Такая форма более привычная, вот только они менее практичны.

Размеры пластиковых труб с прямоугольным сечением

1. При движении загрязненного воздуха по каналу возникают посторонние шумы.
2. Прямые углы отрицательно влияют на возможность беспрепятственного доступа воздушных масс, что чревато основательным падением вентиляционного оборота.

Для круглых труб минимально рекомендуемое сечение – 150 мм. В данном значении уже предусмотрена устойчивость к сопротивлению ветра. Компоненты вентиляционной системы должны справляться с ветровыми порывами, которые местами могут достигать до 30 м/с.

Габаритные типоразмеры длин и диаметров круглых ПВХ воздуховодов

Размеры воздуховодов зависят от рекомендаций и требований для жилых объектов. Приток свежего кислорода должен обеспечиваться на уровне следующих значений:

на 1 жильца должен приходится объем в 60 м3/час;
на квадрат жилого помещения – 3 м3 чистого кислорода.

Для грамотного подбора диаметра вентиляционной трубы имеет смысл учесть табличные данные, приведённые ниже.

Специалисты рекомендуют пользоваться следующей формулой:

П = Р/(3600*С)

П – величина поп. сечения, в м2;
С – скорость движения кислорода в канале, м/с;
Р – объём расхода воздушных масс, м3/ч.

Канализационные

Если рассматривать технические характеристики канализационных и пластмассовых труб, можно найти очень много сходства. Потребители часто спрашивают: возможно ли самостоятельно проложить вентиляцию, воспользовавшись канализационными трубами? Будет ли достигнут положительный результат?

Ответить однозначно на такой вопрос сложно. Такое решение могут принимать только хозяева помещения.

Самое сложное при прокладке такой вентиляции будет несовпадение габаритных размеров всех комплектующих частей. Обычно диаметры труб разного типа не совпадают своими габаритами.

При установке естественной вентиляции с нуля, использование канализационных труб вполне возможно.

Но если понадобится в существующую вентиляцию добавить канализационные трубы, это наверняка не получится. Размеры изделий и соединительных элементов будут сильно отличаться, собрать такую систему не удастся.

Очень многие думают, что пластиковые канализационные трубы выделяет токсичные вещества. Поэтому для собственного успокоения такие изделия лучше устанавливать на вытяжную вентиляцию.

Вредные испарения, если таковые имеются, будут удаляться из помещения. О внешнем виде канализационных изделий говорить не приходится.

ПВХ трубы для вентиляции выглядят более красивыми, они гармонично подойдут к любому интерьеру.

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

на плоской крыше высота трубы должна быть 300 мм и более;
на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

дешевизну;
практичность;
легкость;
удобство в работе;
антистатичность (вопреки многим мифам);
антибактериальность;
возможность гнуть трубы в любых направлениях;
большой выбор фитингов, размеров и форм;
возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

проигрывают по прочности;
выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

Проектируем вентиляцию.
Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
Устанавливаем крепежи на пути следования будущих коммуникаций.
Собираем из крупных труб вентиляционный стояк.
Собираем и монтируем воздуховоды.
Подключаем все ветки друг к другу.
По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
Устанавливаем вентиляционные заслонки.
Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Выбор трубы для вытяжной системы

Материал применяемых труб

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
Высокая устойчивость к воздействию многих химических соединений и влаги.
Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
Устойчивость к воздействию ультрафиолета.
Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
Способность работы системы при температурах широкого диапазона.
Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
Долговечность.
Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
Эстетичный строгий вид собранной системы.
Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Способы вывода вентиляционной трубы

Перед монтажом трубы на вытяжку на кухне, нужно выбрать конструкцию системы, способ вывода. Существует три варианта монтажа.

Два выхода

Если в помещении присутствует два отверстия для отвода воздуха, труба от вытяжки на кухне должна быть подключена к любому из них. При этом второе подключать ни к чему не нужно. Оно будет обеспечивать естественную вентиляцию в комнате.

Чтобы не возникала обратная тяга, которая приведет к попаданию неприятных запахов обратно в помещение, можно воспользоваться двумя вариантами:

Приоткрыть окно.
Установить на трубу без подключения вытяжного устройства специальный клапан.

Второй вариант удобнее, поскольку при работе вытяжки труба без подключения будет перекрыта. Это поможет избежать попадания неприятных запахов внутрь комнаты.

Один выход

Чаще всего в квартирах монтируется одно отверстие под вентиляцию. В таком случае нельзя полностью перекрывать его выводящий трубой от вытяжки. Это приведет к нарушению естественной циркуляции воздуха. Чтобы не перекрывать отверстие, необходимо установить специальный адаптер для воздуховода, дополнительный клапан обратной тяги.

Вывод трубы на улицу

Один из эффективных вариантов монтажа воздуховода на кухне — вывод отводящей трубы на улицу. Благодаря этому можно не перекрывать отверстие для естественной вентиляции. Для этого нужно:

сделать отверстие в стене, выходящее наружу дома;
провести до него трубы;
вывести отрезок наружу;
установить колпак от попадания дождя;
замазать отверстие по контуру мастикой или цементным раствором.

Монтаж трубы на улице
