Как правильно определять размеры труб

Материалы для изготовления труб

Перед тем, как проводить расчеты, следует выяснить, из какого материала сделана труба.

Это очень важно, так как методы расчета и монтажа
различаются в зависимости от типа и размера трубы. Материалами труб могут быть пластик (про ПВХ фитинги для водопровода прочитайте ), сталь, металлопластик

Материалами труб могут быть пластик (про ПВХ фитинги для водопровода прочитайте ), сталь, металлопластик.

Если водопровод создается с помощью стальных труб (как согнуть трубу из нержавейки написано в статье), их размеры выясняются по диаметру с внутренней стороны в дюймах.

Отсюда можно услышать частое мнение о делении труб на дюймовые и полудюймовые, под которыми, соответственно, понимаются размеры внутреннего сечения в полдюйма или один дюйм, что составляет 12,7 и 25,4 мм.

Внутреннее поперечное сечение считается
в миллиметрах и дюймах.

А что же касается внешнего (наружного) диаметра?

Данные размеры, необходимы сантехникам и водопроводчикам, потому, что трубопровод оснащен резьбовыми соединениями, которые наносятся, именно, по внешнему диаметру.

Дабы упростить процесс соединения труб, применяется особая схема нанесения резьбы на разные диаметры труб водопровода.

Такая нарезка называется нестандартной — метрической
, а по своему виду соединения – трубной.

С помощью простой рулетки

Расчет габаритов труб поперечного сечения ведется в дюймах и миллиметрах.

Поэтому тут требуются специфические знания, наличие которых, необходимо для проведения правильного расчета.

Как правило, самое большое скопление труб находится в ванной комнате, санузле и на кухне.

Заменить тот или иной отрезок трубы на кухне или в ванной (как согнуть металлопластиковую трубу в домашних условиях прочитайте ) потребуют четкого расчета.

В Европе, еще с 50-х годов прошлого века, внутридомовые трубопроводы стали делать из меди, а не из дешевой стали (как выполнить монтаж медных труб для водопровода написано ).

Отечественные многоэтажные дома, в свою очередь, оснащаются в большинстве случае только трубопроводами из стали.

Тем не менее, совсем недавно потенциальные заказчики стали требовать высокое качество трубопроводов.

Несмотря на то, что медь дороже стали, трубы из данного материала все же становятся более популярными.

Таблицы значений

Чтобы избежать проблем следует производить расчеты, в соответствии, со специальными таблицами.

В них приводятся значения, которые соответствуют трубам с дюймовой системой, а также значения внешнего диаметра в миллиметрах и эквивалентный показатель диаметра.

Эквивалентный диаметр
– это условное сечение в миллиметрах, при котором обеспечивается такая же пропускная способность трубы, равная, по соотношению, с диаметром в дюймовой системе.

Таким образом стальные трубы, созданные по дюймовой системе, могут заменяться трубами из меди с размером поперечного сечения в 28 мм.

Медные трубы в полдюйма
, что соответствует 15 мм, либо трубы из стали в 22 мм, применяются для подачи воды в краны, отопительные батареи и стиральные машины.

Бывают ситуации, когда трубопровод состоит из труб различных материалов, например, из меди и стали, но в таком случае трубы из стали для предотвращения появления коррозийного процесса устанавливают вдоль направления потока перед трубами из меди.

Как выбрать диаметр

От того, какой диаметр труб для водоснабжения, зависит их пропускная способность — количество воды протекающей по ним за единицу времени. Пропускная способность зависит от того, с какой скоростью течет вода. В свою очередь, эта скорость тем больше, чем больше перепад давлений в системе.

Разумеется, для расчета пропускной способности существуют свои расчетные формулы, имеются таблицы, которые позволяют несколько упростить расчет. Тем не менее, процесс расчета с использованием этих формул и таблиц, достаточно сложен, а поэтому, при внутриквартирной разводке, их практически не используют. Поступают проще — обычно берутся трубы определенного сечения:

• для внутриквартирной разводки 3/8 или 1/2 дюйма;
• для стояка — 3/4 или 1 дюйм.

Надеемся, что данные, приведенные в статье, не только помогут подобрать для ремонта или замены трубы водоснабжения нужного диаметра, но и позволят, в случае необходимости, правильно состыковать изделия, изготовленные по разной технологии.

Часто, во время смены труб, требуется вычислить такой важнейший показатель, как диаметр.

Его вычисление необходимо проводить на отопительной, канализационной и на трубе водоснабжения.

У каждой трубы определенный диаметр, определить который, можно, как простыми подручными средствами, так и специальным инструментом.

Методы измерения

Измерять диаметры труб в миллиметрах и дюймах можно множеством способов.

Для вычисления размеров, может использоваться:

• линейка,
• штангенциркуль,
• рулетка,
• сантиметровая лента.

Рулетка необходима только, чтобы измерить торцы труб.

Дабы выяснить размеры торцов, рулетку прикладывают к самой широкой области трубы, отсчитывают деления на шкале, охватывающие расстояние от одной точки до противоположной, на внешней стороне трубы.

Штангенциркулем можно выяснить внешний и внутренний диаметры
без применения других вычислений, однако, данный способ используется только, если размер поперечного сечения трубы не более 15 см.

Штангенциркуль также поможет, когда нет доступа к концу трубы, но в таком случае ножки инструмента по длине должны быть больше радиуса трубы, т.е. половины диаметра.

В любом случае, подбор разнообразных приборов () под трубы требует правильного определения их размеров, которые можно выяснить, как с помощью рулетки, так и линейки.

Если же труба располагается так, что к ней невозможно подступиться, то используется копировальный способ.

Берется инструмент для измерения, либо предмет, размеры которого известны заранее, затем необходимая область трубы фотографируется, а настоящие размеры выясняются с помощью увеличения масштабов данных фотографий.

Как разобраться в дюймах и миллиметрах сантехнических труб. Ответ — в этом видео.

Главным параметром, характеризующим стальную трубу, является диаметр дюймовой трубы. Данная характеристика указывает на сферу применения данной трубы, длину трубопровода, состав и физические параметры транспортируемого по не вещества. Все значения диаметра должны соответствовать нормативным регламентам стандартизации, которые относятся к типоразмерам, все требования к данным изделиям тщательно регламентируются ГОСТом. Каждый тип трубы имеет свой стандарт.

Размеры указаны на маркировке: у стальных – в дюймах, для прочих – в миллиметрах. Каким образом узнать диаметр стальной трубы в мм? Здесь на помощь придут таблицы диаметров стальных изделий.

Виды диаметров труб для водоснабжения

Соответствие метрических и дюймовых размеров

На современном рынке предложение намного богаче. Выбор особенно затруднен, если приходится состыковывать изделия из разных материалов. Как, например, соотнести диаметры полипропиленовых труб для водоснабжения и стальных или латунных (см. рис.2).

Дело в том, что в остальном мире прижилась метрическая система обозначения размеров. Хотя и в ней довольно много условностей.

Основополагающими в ней являются два понятия:

1. Условный диаметр — D у.
2. Номинальный диаметр — D n .

Подход к их определению несколько отличается, но, в конечном итоге, обе эти величины определяют внешний диаметр. По сути — это безразмерные величины, хотя иногда их указывают с размерностью мм.

Сравнение стальных труб РФ и евростандарта

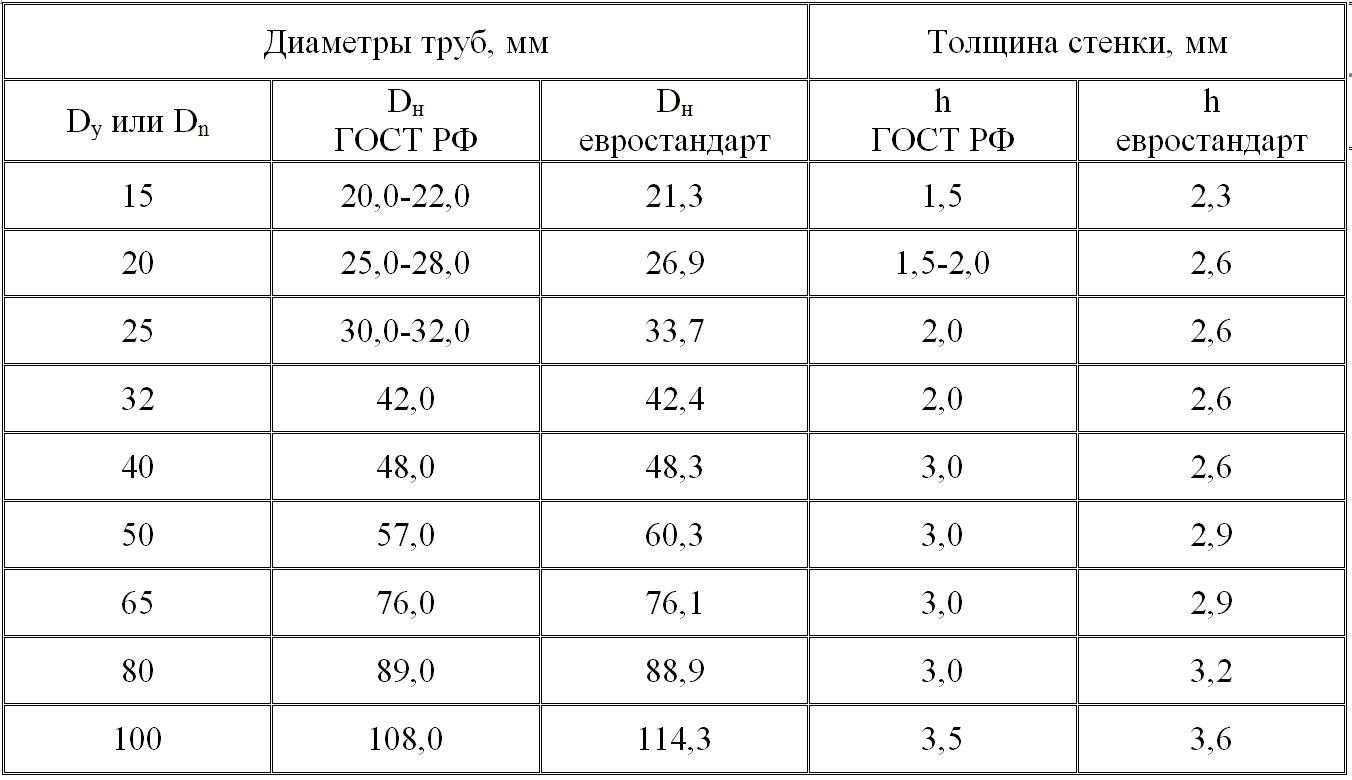

У любой продукции имеется ГОСТ — трубы для водоснабжения не исключение. Сравнить сортамент производства РФ в соответствии с ГОСТ и аналогичных изделий, выпущенных в соответствии с евростандартом, можно благодаря следующей таблице:

Диаметры медных труб

Диаметры медных труб (в дюймах и миллиметрах) бывают следующих видов:

• номинальный;
• внутренний;
• наружный.

Кроме того, в промышленных расчётах используют такие вспомогательные понятия, как толщина стенок и условный проход.

Каждому из этих терминов следует дать определение:

1. Условный проход
   – понятие, необходимое для аккуратного соединения элементов трубопровода с помощью фитингов. Этим названием обозначают внутренний просвет трубы. Размеры этой величины за границей указывают, как принято, в дюймах, в России – в миллиметрах.
2. Толщина стенок
   . Условно изделия называют тонкостенными или толстостенными. Толщина стенок напрямую связана с основными технологическими характеристиками трубопровода – внутренним давлением среды и количеством вещества, проходящим через неё за единицу времени. Этот параметр обычно измеряют в миллиметрах.
3. Номинальный диаметр
   – в целом соответствует величине условного прохода, но маркировка трубы осуществляется с указанием точного значения этого размера.
4. Внутренний диаметр
   – характеристика производительности трубопровода, используется для гидродинамических расчётов.
5. Наружный диаметр
   – применяется для классификации продукции на большую, среднюю и малую.
