Самодельный отвал

Снегоотвалы, которые можно установить практически на любые виды техники (трактора, квадроциклы, машины или мотоблоки) значительно облегчают жизнь и непосредственно сам процесс уборки снежных наносов. Любой снегоочистительный отвал состоит непосредственно из рабочего органа, механизма регулировки угла поворота и крепежного узла, фиксирующего лопату на шасси силового агрегата.

Снегоуборочный отвал для мотоблока своими руками

Несмотря на то что имеются различные модификации заводских устройств для уборки выпавших снеговых масс, однако, по представленным чертежам, можно легко и самостоятельно изготовить снегоочистительную лопату. Благодаря такому навесному оборудованию для мотоблока «Нева» можно зимой расчищать свой участок от снеговых заносов, а в остальное время использовать его для уборки мусора, выравнивания земляных площадок и многого другого. Несмотря на различные модификации, все отвалы характеризуются одной общей конструкцией и принципом работы. Снегоуборочная лопата имеет три основных положения:

вперед;
вправо с уклоном 30˚;
влево с уклоном 30˚.

Перед снегоочистительными работами самодельный отвал, сделанный из газового баллона или стальной бочки, необходимо повернуть на 30˚ влево или вправо. Установив необходимый угол, лопата мотоблока фиксируется в требуемом положении посредством металлических шплинтов.

Ширина рабочего захвата обычно делается 1000 мм при условии использования, для изготовления лопаты, металла 2-3 мм. Правда некоторые модели могут быть больше или меньше этого значения. Промышленность изготавливает снегоуборочные лопаты из высококачественной стали.

Правила изготовления отвала

Главным правилом, которое нужно учитывать, составляя чертежи самоделки, является соответствие объема работ и мощности агрегата. Перегрузка может привести к усиленному износу узлов и механизмов, их поломке и выхода машины из строя.

Планируя изготовления отвала к мотоблоку своими руками, необходимо придерживаться таких критериев:

Прочность. Нож должен иметь достаточный ресурс, чтобы отслужить не меньше 5 лет. Все его части и механизмы необходимо делать из расчета на предельно допустимую нагрузку и сильные удары.
Размеры. Самодельная лопата не должна быть чрезмерно широкой и высокой. Оптимальными габаритами считаются ширина — 80-130 см и высота — 30-50 см.
Наличие подъемного механизма. Отвал для мотоблока может подниматься гидравликой или рычагами. Такая опция позволяет вывозить снег со двора или использовать агрегат в качестве погрузчика в летнее время.
Возможность монтажа поворотного шарнира. С помощью таких устройств можно управлять ножами, наклоняя их вверх или вниз, вправо или влево. Выбор угла атаки позволяет более качественно сгребать снег и мусор в сторону от дорожки.
Обязательная установка амортизационной полосы из плотной резины на нижней части ковша. Это приспособление необходимо для того, чтобы предохранить мотоблок от ударов, ковш от деформации или поломки, а дорожное полотно от механических повреждений.
Быстрота установки и снятия. Поскольку мотоблок является многофункциональным устройством, то все манипуляции по его оснастке должны проводиться оперативно и без использования сложного оборудования.

Схема размещения отвала предполагает его установку на передний кронштейн, под корпусом или сзади агрегата. Наиболее оптимальным является фронтальное расположение отвала. Такая позиция обеспечивает наиболее качественную очистку.

Сделанный ковш может иметь горизонтальную или вертикальную ориентацию. Второй вариант выбирается в тех случаях, когда приходится работать в стесненных условиях.

Самодельная снегоочистительная лопата

Бочка для изготовления отвала

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

старая стальная бочка на 200 л;
полоса железа с размерами примерно 850х100х3 мм;
1 м квадратной трубы с сечением 40х40 мм;
болты М10,М12 и М8, а также шайбы и гайки;
набор сверл по металлу;
плоскогубцы;
набор гаечных ключей;
лист толстой прочной резины;
небольшой, но толстый, стальной лист;
болгарка с дисками по металлу;
сварочный аппарат;
ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Необходимые материалы и инструменты

Для того чтобы изготовить лопату на мотоблок своими руками, понадобятся некоторые материалы и инструменты. В зависимости от выбранной модели эти показатели могут отличаться, поэтому следует уточнять все данные преждевременно. Как правило, они указаны на сайтах, где и располагаются чертежи на определённые модели.

Но для универсальной конструкции понадобится следующий набор инструментов:

бочка из стали объёмом 200 литров;
железная полоса примерных размеров 90х105х4 миллиметра;
профильная квадратная труба, 1 метр 40х40 миллиметров;
набор болтов и гаек нужных параметров;
свёрла по металлу подходящих размеров;
плоскогубцы;
набор ключей к соответствующим гайкам;
резиновый лист;
толстый лист из стали;
болгарка;
набор дисков к болгарке;
сварка;
электродрель.

После того как все необходимые материалы и инструменты готовы, следует начинать сбор лопаты на мотоблок своими руками. Простейший снегоуборочный механизм можно сделать из 200-литровой старой бочки, так как она с самого начала будет иметь идеально круглую форму, которая в самый раз подходит для такого «гаджета». Это позволяет избежать лишних трудозатрат при нагревании листа металла и предоставлении ему нужной формы.

Для того чтобы аппарат вышел надёжным и качественным, необходимо внизу ковша приварить нож. Для этого понадобится полоса из железа 800х95х3 миллиметра. В ней необходимо высверлить три отверстия в 5−7 миллиметров. Расстояние между полосами не должно превышать 110 миллиметров.

Такие действия обязательны, так как это укрепит резиновую прокладку и предотвратит повреждения асфальта на участке. Нож к конструкции будет крепиться с помощью болтовых соединений.

Live ставки на спорт в легальной БК BetBoom

BetBoom работает по лицензии ФНС от 15 июля 2010 года. Компания состоит в «Ассоциации букмекерских контор» с 2014 года и сотрудничает с Центром учета переводов интерактивных ставок (ЦУПИС). Таким образом, работа BetBoom контролируется уполномоченными органами, а конторе присваивается официальное звание — легальный букмекер.

Особенности

Для настоящих поклонников футбола и большого тенниса BetBoom запустила новый формат ставок в режиме онлайн — Super Live. Здесь нужно угадать, какое событие произойдёт следующим во время футбольного или теннисного матча.

Для пари на футбол доступны разные события, среди которых: гол, аут, офсайд, угловой, удар от ворот, штрафной. В большом теннисе доступны розыгрыши с первой или со второй подачи, двойная ошибка, эйс. В каждом из двух видов есть возможность заключить пари на то, какое событие не будет следующим.

Чтобы делать ставки на лайв в любом удобном месте и в любое время, достаточно скачать наше быстрое и многофункциональное мобильное приложение BetBoom или зарегистрироваться на сайте betboom.ru.

Букмекерская контора BetBoom придерживается политики «Ответственной игры». Ответственный подход начинается с верного восприятия и понимания, каких принципов необходимо придерживаться, чтобы развлечение приносило лишь веселье.

Как из мотоблока сделать снегоуборщик

В основном пользователей интересуют такие вопросы:

Можно ли из готового мотоблока соорудить снегоуборочную машину.
Как сделать мотоблочную снеговую лопату своими руками.
Можно ли сделать шнекороторное приспособление для уборки снега самостоятельно.

В интернете можно найти множество вариантов решения этих вопросов, к примеру предлагаем ознакомиться с чертежами мотоблочного скребка для снега своими руками:

Для работы приготовьте:

сталь листовую;
сварочный агрегат.

А теперь изучите чертеж роторной снегоочистительной насадки, в интернете имеются видео, показывающие и рассказывающие все этапы создания такого навеса:

Вам понадобятся:

труба (вал);
листовая сталь;
токарный станок;
сварочный аппарат.

Заключительный этап

Для исключения врезания устройства в землю, край отвала обшивается металлом. При размерах основного устройства – отвала 45*22 см, оно будет внешне выглядеть как ковш.

Для продления срока эксплуатации вашего самодельного устройства необходимо во время первого использования проверять состояние крепления элементов каждые 25-30 минут работы.

При каждом использовании агрегата выделяйте время на проверку состояния натяжения клинового ремня.

Регулярно проверяйте и при необходимости подтягивайте все резьбовые соединения.

Своевременное и постоянное выполнение такого обслуживания устройства, позволит вашему самодельному снегоуборщику надежно и эффективно работать в течении многих зимних сезонов.

Каждому мастеру вполне по силам изготовить снегоуборщик к мотоблоку самостоятельно, а поэкспериментировать с размерами и материалами научиться изготавливать снегоотбрасыватели для разных моделей мотоблоков.

Во избежание образовании коррозии на вашем агрегате не забывайте чаще обрабатывать металлические поверхности специальными химическими растворами. Соблюдение всех вышеприведенных рекомендаций позволит вам избежать дорогостоящего ремонта устройства или приобретения нового агрегата.

Узнайте как самому сделать электрический снегоуборщик – тут.

Крепление самодельного отвала для снега к мотоблоку

Обычно масса отвала не превышает 20 кг. Подвесить его можно на любой мотоблок. В зависимости от модели агрегата, подсоединение навески производитель предусматривает к передней или задней части. Во втором варианте у мотоблока рулевая колонка имеет свойство разворачиваться на 180 о.

Для подсоединения навесного оборудования каждый агрегат оснащен сцепкой. Бывает она регулируемая и нерегулируемая по горизонтали. Еще сцепка различается конфигурацией для каждой марки мотоблока. Примеры самых распространенных моделей представлены ниже на фото:

Мотоблок «Zirka-41»
Мотоблок «Нева»
Мотоблок «Zirka-105»
Мотоблок «Зубр»
Универсальная сцепка с подъемным механизмом

Если говорить о подъемном механизме, то он бывает ручным и гидравлическим. В первом варианте регулировку выполняют рычагом. Гидравлический подъемник работает от гидронасоса.

Каждый производитель мотоблока в инструкции описывает нюансы установки навесного оборудования. Рекомендации стоит соблюдать.

Роторный

Снегоочиститель такого типа представлен навесной моделью, фиксируемой на мотоблоке. Техника применяется только зимой, так как справляется с любыми видами снежных масс благодаря своей конструкции (лежалый и свежевыпавший снег, наледь, корковый нанос, проход по глубокому снегу). Главным элементом является ротор, выполненный из вала с подшипниками и лопастных крыльчаток.

Лопастей в конструкции предусмотрено до 5 штук, есть возможность собственноручной установки большего или меньшего количества лопастей исходя из потребностей очистки территории.

Шкив (из клиновидного ремня) выполняет вращение лопастей при движении мотоблока.

Подшипниковая металлическая ступица фиксируется на боковых участках корпуса. Козырьковый патрубок, расположенный в боковой стенке верхней части оборудования, производит выброску снега наружу.

Роторные снегоочистители работают за счёт всасывания снега при помощи лопастей и воздушного потока, который образуется вращением крыльчаток. Высота выброса снежных масс доходит до 6 метров. Из минусов уборщика выделяется отсутствие способности удаления слежавшегося снега. Ширина готового прохода роторной техники равна полуметру.

Что лучше снегоуборщик или насадка к мотоблоку?

Этот вопрос часто задают покупатели снегоуборочной техники. Ответить однозначно на него невозможно, так как у каждого из выбранных вариантов есть свои плюсы и минусы.

Многие владельцы частных домов, небольших организаций и магазинов отдают предпочтение именно снегоуборщику? Причины очевидны:

Снегоуборщик предназначен только для очистки прилегающих территорий от снега.
Машина имеет большую производительность, чем мотоблочная насадка.
Агрегат имеет более компактные размеры, в сравнении с мотоблоком с навесом.

Снегоуборщик Huter SGC 8100

Если будущий владелец снегоуборщика не планирует никаких садово-полевых работ в будущем, то и многофункциональная техника его не интересует — лучше взять один конкретный агрегат с отличными характеристиками.

Кому выгоднее приобрести снегоуборочную приставку?

Конечно же владельцам дач, коттеджей, которые, кроме уборки снега зимой, будут использовать мотоблок для обработки и возделывания своих земельных участков. Их преимущества:

К мотоблоку можно прикрепить множество насадок, в том числе и снегоуборщик.
Мотоблочная насадка может цепляться через адаптер, тогда мотоблок становится мини-трактором со снегоуборщиком.
Мотоблочный отвал или щетку можно использовать и для других нужд в течение года.
И основное — мотоблок один — а функций множество.
Цена насадки более доступна, чем нового снегоочистительного агрегата.

Нюансы изготовления самодельной снегоуборочной машины своими руками

При изготовлении отвала для мотокультиватора Салют необходимо усиление нижней кромки ножевой частью. Для этого заготовьте металлическую полоску толщиной не менее 5 мм.

Длина полоски равна длине нижней части отвала. Далее в подготовленной заготовке для ножа просверливаются отверстия диаметорм 6 мм, расположить которые необходимо через каждые 12 см. С помощью этих отверстий к отвалу крепится резина.

К уже подготовленному из двух частей бочки отвалу посередине приваривается квадратная труба с длиной стороны, равной 40 мм. Данный элемент усилит конструкции навесного оборудования

Затем к центральной части трубы необходимо приварить полукруг с заранее просверленными отверстиями для крепления. Полукруг должен быть изготовлен из толстого листа стали.

Делаем оборотный плуг для мотоблока своими руками

Ранее мы рассмотрели возможность использования плуга (самодельного) вместо фрезы как навесное оборудование для мотоблока. И фреза и плуг выполняют похожие функции, но по качеству обработки отличаются. Так же само отличается и оборотный плуг от стандартного.

Такой плуг имеет усложненную конструкцию, в которой корпус сверху оборудован загнутым пером. Благодаря такому строению оборотный плуг не только вспахивает землю, но и переворачивает пласт земли, которую вспахал. Это бывает полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно сделать оборотный плуг может только профессионал. Очень сложно бывает правильно подобрать качественные заготовки и в процессе нигде не ошибиться.

Для того, чтобы собрать такой плуг самому, нужно знать из чего собирать, то есть, какие его детали нужно сначала изготовить.

Чтобы сделать плуг Зыкова своими руками, вам нужно сделать стойку, которой будете цеплять плуг к мотоблоку, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым) и перо, которым переворачивается земля.
Отвал этого плуга делаем из трубы с полметра в диаметре с толщиной стенок в 5 мм. Включаем сварочный аппарат, чтобы вырезать отвал, который мы потом шлифуем болгаркой. Для корпуса берез стальную пластину толщиной в 2-3 мм.

Как сделать отвал для мотоблока своими руками

Сделать отвал для мотоблока своими руками совсем несложно, если в вашем хозяйстве есть болгарка, дрель и сварочный аппарат. Вот один из несложных вариантов такого изделия для хозяев мотоблоков. Долго заниматься поисками подходящего металла вам не придется, так как для этого можно использовать обычную двухсотлитровую стальную бочку.

Аккуратно разрежьте ее на три части, и вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получим изделие с толщиной металла в три миллиметра, что вполне достаточно для обеспечения жесткости отвала.

Нижняя часть отвала усиливается ножом. Для этого вам понадобится стальная полоса толщиной 5 мм и длиной, равной захвату отвала. В ноже сверлятся отверстия диаметром 5-6 мм с шагом 10-12 см для закрепления предохранительной полосы из резины.

Конструкция крепежа отвала к мотоблоку довольно проста и вполне может быть реализована в домашней мастерской. При этом к отвалу, сваренному из двух сегментов бочки,примерно на середине его высоты приваривают квадратную трубу 40х40 мм для усиления. Затем к трубе в ее середине приваривают полукруг из толстой стали, в котором выполнены три отверстия, необходимые для фиксации углов поворота лопаты-отвала.

После этого из той же трубы варится держатель Г-образной формы, один конец которого вставляется в отверстие на полукруге, а другойпри помощи болтов скрепляется с рамой мотоблока. Для регулировки высоты подъема лопаты используются болты А и Б. Они вкручены в отверстия в отрезке квадратной трубы, который приварен к сцепному устройству и надет на Г-образный держатель.

Лопата отвал для мотоблока своими руками

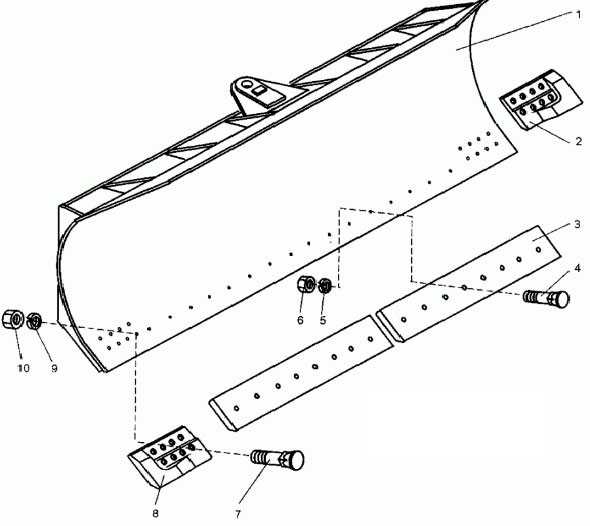

Размер нашей лопаты отвал для мотоблока будет составлять 850х220х450мм. Сама лопата отвала изготавливается из стального листа толщиной 2-3 мм. Стойки, расположенные внутри, изготовлены из листа толщиной 3-4 мм и служат в качестве ребер жесткости.

В них по месту сверлятся отверстия для крепления отвала к штангам с учетом строго вертикального расположения отвала по отношению к передней части мотоблока.

1 – лист отвала (жесть);
2 – стойка 4шт (ребра жесткости);
3 – нижний лист отвала (жесть);
4 – нож;
5 – проушина крепления тяги.

Кронштейн для закрепления отвала устанавливается на лапах мотоблока, к которым прикреплено и основание передней откидной опоры мотоблока, причем используются те же болты М10. С кронштейнами болтами М8 с барашковыми гайками скрепляются штанги длиной 520 мм, которые присоединяются к ребрам жесткости отвала.

Во внутренних ребрах жесткости (стойка хтолщиной 3-4 мм) просверлены отверстия для скрепления отвала со штангами таким образом, чтобы отвал располагался в вертикальном положении по отношению к мотоблоку. Отвал дополнительно зафиксирован на мотоблоке посредством двух регулировочных тяг: в нерабочем положении они дают возможность разгрузки кронштейнов. С нижней частью отвала болтами скреплен нож размерами 3х100х850 мм.

1 – отвал;
2 – штанга;
3 – кронштейн;
4 – тяга.

Дно отвала обшивается жестью для предотвращения зарывания его в землю. Ширину (глубину) дна, можно выполнить меньшей, чем показано на чертеже. С высотой отвала в 450мм и глубиной в 220мм он больше похож на ковш.

Взятие за основу этих рекомендаций и экспериментирование с размерами поможет сделать лопату-отвал для разных мотоблоков: Нева, Салют и др. Тогда снегоуборка мотоблоком станет для Вас легким и приятным делом.

Опубликованы новые кадры обстрела позиций украинских боевиков на «Азовстали»

Военный корреспондент «Известий» Роман Польшаков заснял, как военные Донецкой Народной Республики блокируют периметр завода «Азовсталь» в Мариуполе и выкуривают с его территории украинских националистов.

о словам журналиста, цеха «Азовстали», где засели бойцы ВСУ, активно обстреливаются по периметру пулеметами, СПГ и ДШК, также задействован танк.

Ранее в этот день военкор «Известий» Валентин Трушнин также показал стрельбу военных ДНР по огневым позициям украинских боевиков на заводе «Азовсталь». Националисты пытаются выбраться с территории предприятия по одному или мелкими группами, однако все их вылазки пресекаются.

Изготовление ковша для шнека

Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.

Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.

Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.

Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.

Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.

Совет! Если к раме прикрепить немного выгнутые салазки, как показано на следующих рисунках, то работать снегомётом становится намного удобней, поскольку появляется возможность наклонять механизм для лучшего захвата снега.

Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.

✔️ В деревне весной Увидел Как сосед готовит землю.Необычная культивация огорода мотоблоком Нева.

9837

00:00:44

10.05.2016

Интересная необычная культивация огорода мотоблоком Нева.Если честно я впервые вижу как культивацию(подготовка почвы) начинает с центра огорода.Со второго захода по кругу одна часть 6 секционных рыхлителей(фрез) ,то есть 3 штуки идут по уже разрыхленному чернозему 2 раз и так с каждым кругом .Огород получается очень ровный аккуратный и не протоптанный..Нужно попробовать поставить еще по одному рыхлителю(фрезе) на свой мотоблок Ока.кто пробовал напишите Комментарии или выкладывайте свои видео .ну а мы с удовольствием посмотрим .
️ Подписаться на новые видео.
🤍
️КАНАЛ НА ДЗЕН ЕЩЁ БОЛЬШЕ ИНТЕРЕСНОГО 🤍
Мотоцикл Урал ЗА 2500 — «ВОССТАВШИЙ» сделано в СССР. 2 СЕРИЯ.ЖОГОВО НАЧАЛОСЬ..
🤍
️Самый лучший домкрат для мотоблока .Домкрат-опрокидыватель на мотоблок Ока Нива
🤍

️ Окучивание картофеля фрезами на мотоблоке Ока и мотыгой
🤍
️ Самодельный адаптер для мотоблока ,Без сварки ,на колесах от мотоцикла
Урал Мотоблок krotoff WG522
🤍
️ Мотоблок Ока ,с двигателем «Лифан» Lifan видио обзор , тестирование ,самодельное навесное оборудование!
🤍
️ Урожай 2015 ( ручная копка картошки)
🤍

️ Мотоблок Ока ! Культивация огорода Отзыв
🤍

️ Обзор Грабли с адаптером для мотоблока (уборка сена мотоблоком)
🤍

️ Картофелекопалка для мотоблока своими руками ЧАСТЬ 1 для мотоблока Ока
🤍

️ Самодельная грохотная картофелекопалка. Первое испытание
🤍

️ Самодельная телега +для мотоблока 2 часть Готовим подрамник
🤍

культивация огорода мотоблоком видео,
культивация огорода мотоблоком цена,
культивация огорода мотоблоком,
установка фрез на мотоблок,
как культивировать мотоблоком,
культивация мотоблоком,
культивация мотоблоком видео,
культивация земли мотоблоком,
культивация мотоблоком нева видео,
культивация почвы,

Как сделать отвал или лопату для снега на мотоблок своими руками
