Как вытащить сверло из дрели

Бур застрял в стене: как вытащить?

В некоторых случаях сверло может намертво застрять в стене или любой другой поверхности конструкций из железобетона. В большинстве случаев такая неприятность случается, если рассверливается отверстие под небольшим углом на 6 сантиметров. Есть несколько способов извлечения инструмента.

Инструкция

Первым делом необходимо проверить наличие у перфоратора функции обратного вращения. Если таковая имеется, нужно включить ее и, раскачивая инструмент из стороны в сторону, достать его из стены.

Кроме того, можно вооружиться дрелью и сделать еще одно отверстие недалеко от уже существующего, и посредством расшатывания перфоратора извлечь его из конструкции.

Если вышеописанные действия не помогли, придется использовать газовый ключ. Если его размер будет слишком большим, то можно использовать стальную пластинку в качестве прокладки. Ключ следует накрутить на бур и бить по его рукояти молотком от стены. Эти движения не самые удобные, но способ довольно эффективный.

Для извлечения бура можно также использовать обратный молоток, который легко найти в любой автомастерской. Если данный инструмент недоступен, то можно подсоединить перфоратор к SDS-разъему насадки и дернуть в сторону от обрабатываемой поверхности. Данный метод эффективен в том случае, когда сверло застряло на глубине не более 10 сантиметров.

Если бур застрял в стене во время просверливания насквозь при том, что до конца процесса осталось совсем немного, то можно пробить застрявший инструмент при помощи кувалд. Бить необходимо по направлению сверления

Важно запомнить, что наносить удары по самой насадке нельзя – необходимо использовать доску или любую другую прокладку для смягчения воздействия на бур

Чтобы обойти стороной данные проблемы, достаточно как можно чаще извлекать бур и рассверливаемого отверстия и очищать его от пыли, фрагментов бетона и прочих загрязнений. Кроме того, сверло или другая насадка может заклинить в поверхности при слишком большом давлении на нее, поэтому инструмент необходимо держать легко. Если конструкция железобетонная, то есть, в ней есть металлическая арматура, то существует риск того, что бур застрянет именно в ней. Поэтому перед началом данных работ следует проверить местоположение данных металлических элементов специальным устройством.

В некоторых случаях бывает такое, что заклинил бур перфораторе. Как правило, это происходит из-за использования дешевого инструмента низкого качества. В таких изделиях крепления не выдерживают нагрузки и деформируются. В некоторых случаях достаточно зажать инструмент в тиски и попытаться выкрутить его. В самых сложных случаях придется разбирать патрон. Для этого первым делом необходимо демонтировать верхнее резиновое изделие, а также стопорное кольцо, которое расположено под ним.

Вернуться к содержанию

Как снимается головка с шуруповерта

Цилиндр рекомендуется периодически отсоединять, чтобы проводить плановую чистку и смазку деталей для продления срока службы электроинструмента. Способ снятия зависит от типа крепления к валу и модели шуруповерта. Подробнее о том, как снять патрон разных типов крепления с шуруповертов Макита, Метабо, Бош.

Снятая головка

С фиксирующим винтом

Снятие головки с фиксирующем винтом осуществляется в следующем порядке:

Винт находится между зажимными кулачками. Нужно полностью разжать их и выкручивать винт по часовой стрелке крестовой отверткой.
После этого в кулачки помещают шестигранный ключ подходящего размера. Его необходимо резко и сильно провернуть против часовой стрелки.
Если сцепление цилиндра с валом очень крепкое и ключ не помогает его разъединить, придется дополнительно помочь аккуратными ударами молотка.

Винт находится здесь

С конусом Морзе

Гильзы такого типа отсоединяют от шуруповерта, выбивая молотком хвостовик из конического гнезда. Но этот стандартный способ может не дать результата. Тогда нужно разбирать шуруповерт. Извлекается вал с редуктором и патроном, а затем зажимающий цилиндр следует откручивать трубным ключом. Гайки на гильзе с конусом Морзе – явление крайне редкое.

С резьбовым креплением

Потребуется шестигранный Г-образный ключ на 10 мм. Его нужно поместить между кулачков, надежно закрепить и поворачивать. Дальше стоит на малых оборотах запустить и тут же выключить шуруповерт, прижатый к опоре – например, столу или стене. Именно об опору должна удариться свободная часть Г-образного шестигранника спустя пару мгновений после запуска электроинструмента. Как правило, после этого крепление ослабевает, и цилиндр аккуратно снимается.

Снятие головки с резьбовым креплением показано на видео:

Снятие с разобранного редуктора

Если вышел из строя редуктор шуруповерта, понадобится снять цилиндр, чтобы добраться до него. Делается это так:

Выкрутить фиксирующий болт внутри гильзы.
Найти редуктор, надеть на обратную его сторону головку, надежно зафиксировать ее. Диаметр головки, как правило, составляет 19 мм.
Второй рукой аккуратно раскручивать цилиндр против часовой стрелки.

Как вставить сверло: основные требования

Безопасность работы и качество сверления во многом определяется тем, как вставить сверло в инструмент и закрепить его в патроне. Плохо закрепленное сверло может вылететь и нанести травму. Следовательно, первое требование – рабочий элемент должен быть надежно закреплен. Для этого его необходимо погружать в патрон до упора. Увеличивать длину рабочей части за счет неполного вхождения хвостовика не рекомендуется. Если диаметр рабочего органа не входит в диапазон гарантированного зажатия, то использовать такой инструмент нельзя.

Следующее условие – сверло в дрели должно быть закреплено строго по оси. Любое отклонение сверла от оси приведет к некачественному сверлению (завышение диаметра отверстия, отклонение отверстия от круглой формы или извилистость отверстия по толщине изделия) за счет эффекта биения.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Двухмуфтовый патрон

Если сравнивать с ключевым кулачковым патроном, то в этом устройстве отсутствует зубчатка и упор. Кольца достаточно гладкие. В связи с этим, для извлечения оснастки хорошо подойдёт съёмный держатель. Соответствующим приспособлением всё чаще оснащают современные дрели. То есть держатель идёт в комплекте. Плюс вооружитесь молотком до 1 кг.

Если насадка застряла и прочно держится в перфораторе, что не позволяет извлечь её обычным способом, попробуйте сделать следующее:

с помощью держателя обхватите верхнюю муфту, которая располагается ближе к сверлу, и плотно зажмите;
прихватите саму дрель, используя собственные руки, ноги, либо же тиски, струбцины;
с усилием нанесите удар по рукоятке держателя в том направлении, в котором должна раскручиваться муфта.

Обычно достаточно нанести один плотный удар, чтобы кольцо сдвинулось. После этого сверло извлекается из перфоратора без особых проблем.

Это способствует более лёгкому скольжению. За счёт этого муфта легче раскручивается.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Как устроен патрон в дрели

Схема патрона дрели.

Бытовые дрели и перфораторы в основном производят с кулачными патронами. Они представляют собой цилиндрический корпус, содержащий кулачки в виде конусов. По поверхности патрона двигается регулировочное кольцо, при его вращении кулачки приближаются друг к другу и отдаляются, все зависит от направления движения.

Читать также: Источник постоянного тока обозначение на схеме

Лапка вставляется в свободное пространство между кулачками. Они смыкаются и прочно закрепляют сверло в патроне. С помощью кулачного вида можно закреплять в патроне элементы различного диаметра. Диапазон диаметра сверл для бытовых дрелей с кулачным патроном составляет 8 мм-10 мм и 1,5 мм-13 мм.

Зажимы у патрона могут быть обыкновенными, то есть ключевыми, зубчато-венцовыми или быстрозажимными. Обычный патрон осуществляет зажим с помощью ключа, который заставляет двигаться привод в виде зубцов и регулировочное кольцо.

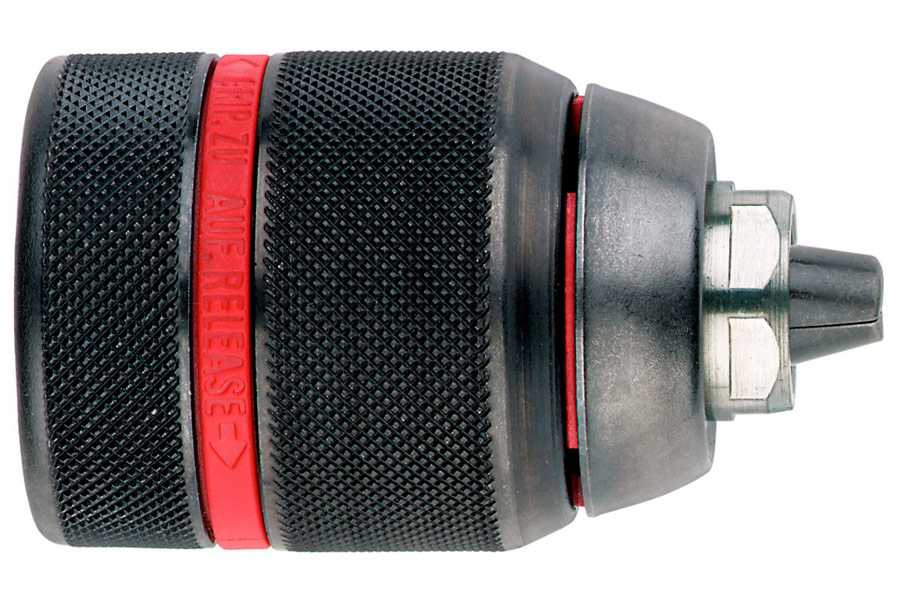

У быстрозажимного патрона иная схема — кулачки в движение приводит гильза из металла, имеющая рифленую поверхность. Гильза вращается вручную.

У быстрозажимного патрона могут быть блокирующие элементы, которые будут ограничивать силу закрепления. Тогда наконечник сверла зафиксируется в инструменте характерным щелчком, либо сработает кнопка блокировки.

Также существуют одномуфтовые и двухмуфтовые патроны. В одномуфтовом патроне гильза вращается относительно тела дрели, и достаточно зафиксировать лишь его. С двумя кольцами (муфтами) гильза двигается относительного второго кольца, а оно может перемещаться относительно самой дрели, поэтому требуется зафиксировать другую муфту, закрутив гильзу рукой.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Разновидности и причины заклинивания сверла в электродрели

Есть несколько причин, почему может заклинить электродрель.

Брак

Самая очевидная причина поломки, это заводской брак, такая проблема чаще всего встречается в очень дешёвых и некачественных дрелях. То есть инструмент компаний Bosch, Makita, Metabo, Интерскол будет менее подтверждены браку. Именно поэтому такое оборудование пользуется популярностью.

Нарушения правил работы инструментом

Даже самый надёжный инструмент может подвести, в том случае если им неправильно пользоваться

И здесь уже не важно, кто производитель — тот же Бош или Макита даже больше подвержены поломкам при нарушении правил эксплуатации

Эта причина не привязана к определённому бренду или параметру инструмента, но некоторые марки предусматривают этот момент и делают защиту от неопытного пользователя.

Неисправность патрона

При неправильном использовании или хранении инструмента, главная часть дрели может запросто сломаться. Это очень распространённая проблема, но назвать это браком нельзя.

В первых двух случаях, в домашних условия инструмент починить скорее всего не получиться. В случае третьей проблемы все сделать можно самостоятельно. Но сначала надо определить тип патрона.

Причины заклинивания

Такого рода проблема происходит в двух случаях:

Заклинило сверло в патроне-переходнике, который используется для насадки обычной дрели
Деталь застряла в самих зажимных губах перфоратора

Первая проблема случается из-за необходимости применения обычной дрели в работе бура, который для манипуляций с помощью перфоратора требует специальный патрон-переходник. Он вставляется в зажим устройства.

После окончания работы часто не получается вытащить бур, потому что зажимной элемент перфоратора жестко его держит. Чтобы изъять сверло, в таком случае достаточно использовать специальный состав, например, WD-40. Он в течение нескольких минут расслабит зажим. Если в наличии такого средства нет, а магазин далеко, можно воспользоваться обычным керосином. По истечении 5–10 минут нужно попробовать вынуть бур, постукивая по патрону и одновременно расшатывая насадку. Это должно помочь, и она благополучно освободится, а зажим необходимо прочистить и смазать.

Вторая причина заклинивания насадки может заключаться в зажиме перфоратора. Такой вид помех в работе возникает при других обстоятельствах. Насадка в дрели вертится вокруг оси, иногда выполняет слабые движения возвратно-поступательного характера. Происходит это в связи с передачей питания в электроинструмент через губы зажимного элемента и дно патрона.

Механизм перфоратора передает энергию по-другому, поэтому и бур в зажиме движется иначе. В инструменте присутствуют вращательно-ударная и просто ударная рабочие функции. Энергия на устройство передается специальным бойком, который бьет по хвостику установленной насадки.

На насадке имеются специальные пазы, которые крепко фиксируются в зажимном элементе, обеспечивая передачу момента вращения. Некачественные насадки сделаны из мягкого сплава, который не поддается термообработке, в результате – хвостики не выдерживают нагрузки и становятся негодными.

Правила эксплуатации

Дрель относится к весьма мощным инструментам и считается источником опасности, поэтому при ее эксплуатации необходимо выполнять несложные правила.

Заготовку, в которой вы решили просверлить отверстие, надо зажать в тисках. Ни в коем случае не пытайтесь держать ее руками — можно получить травму.
Режущий инструмент или оснастку плотно зажать в патроне, проверить, как она держится прежде, чем включать инструмент.
При работе с особо твердыми материалами, дрель надо держать обеими руками и осуществлять постоянное давление для увеличения эффекта от сверления.
Давление надо делать без фанатизма, чтобы рабочий инструмент не заклинило в отверстии, особенно когда вы сверлите отверстия большого диаметра. Нажим надо уменьшать, когда режущий инструмент выходит с обратной стороны заготовки.
Обязательно пользоваться перчатками и очками.
Переключение режимов работы и замену насадок необходимо осуществлять только после полного прекращения вращения.
Убирать металлическую стружку и другие отходы сверления только щеткой.

На увеличенном стоп-кадре прекрасно видны мельчайшие осколки, которые могут поранить незащищенные руки горе-мастера.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.

Рекомендуем: Способы сушки соленого теста, плюсы и минусы каждого из них

Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Нюансы снятия, разбора и замены головок на шуруповертах разных производителей

Устройство патрона шуруповерта таково, что процедура его снятия, разбора и замены, в целом, одинакова и стандартна для всех моделей. Различия лишь в тонкостях для каждой фирмы.

Макита

Инструменты для дома от этого производителя часто оборудованы пластиковой головкой. Его стоит снимать аккуратно, ведь риск повреждения выше, чем у металлической гильзы. Быстрозажимные устройства на шуруповертах Макита, как правило, одномуфтовые.

Бош

Цилиндры на шуруповертах фирмы Бош устроены аналогично Маките, снимаются и разбираются таким же образом. Отличие лишь в том, что у Боша в цилиндре есть фиксирующий винт. Его необходимо откручивать по часовой стрелке.

Зубр

Для замены патрона нужно по часовой стрелке открутить его с вала.

Снятие головки на шуруповертах моделей Интерскол, Хитачи, ДеВалт, Метабо, Вихрь не отличается разнообразием. Процедура такова:

Выкрутить фиксирующий винт отверткой с крестовым шлицем. Предварительно откручиваемый элемент рекомендуется слегка смазать WD-40. Это не только ослабит сильный зажим, но также растворит ржавчину, если она есть.
Зажать в патроне Г-образный шестигранный ключ на 10 мм и больше короткой стороной.
По длинной стороне шестигранника стоит нанести один акцентированный удар молотком в направлении по часовой стрелке. Бить необходимо именно по шестиграннику, а не по самому цилиндру: так можно и зажимающее устройство сломать, и деформировать вал шуруповерта.
После удара можно откручивать патрон рукой.

Бить надо только по шестиграннику

Как заменить патрон – обновляем дрель

Чаще всего, первым в дрели в негодность приходит именно патрон. Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой. Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри. Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.

Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать. В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий. Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.

Снять патрон – одно дело. Подобрать новый – совсем другое. Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный. Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.

Популярность вопроса о том, как вставить сверло в перфоратор или электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так и в бытовых условиях.

Патроны бывают разные, как и закрепляемые в них насадки

Неправильно установленное сверло может привести к целому ряду проблемных ситуаций:

невозможности работы с перфоратором или дрелью;
получению неровных отверстий с разбитой внутренней поверхностью;
вылету сверла, что чревато серьезными травмами.

Несмотря на то, что вставить сверло в перфоратор или дрель не так уж сложно, подходить к решению этого вопроса следует ответственно.

Разновидности и причины заклинивания сверла в электродрели

Есть несколько причин, почему может заклинить электродрель.

Брак

Нарушения правил работы инструментом

Даже самый надёжный инструмент может подвести, в том случае если им неправильно пользоваться

Неисправность патрона

Как не потерять ключ?

Чтобы не оказаться перед лицом незаконченной работы с пустыми руками, важно правильно организовать рабочее пространство. Такая организация позволит не терять ключ из вида всякий раз после смены инструмента. Проще всего защититься от потери в собственной мастерской

Здесь нужно завести постоянное место для хранения вертушки и всегда класть ее туда. При этом место хранения должно быть достаточно удобным и находящимся под рукой:

Проще всего защититься от потери в собственной мастерской. Здесь нужно завести постоянное место для хранения вертушки и всегда класть ее туда. При этом место хранения должно быть достаточно удобным и находящимся под рукой:

Многие производители снабжают свой инструмент ушком для крепления вертушки. Его размещают либо под рукоятью, либо недалеко от вилки. Вставляя ключ в это отверстие, вы можете быть спокойны – он не потеряется. Единственный недостаток – со временем крепление изнашивается и рвется.
Ушко для ключа делают из изоляционной ленты. Ее крепят на шнуре питания. Место крепления обычно располагают в 50–60 см от рукояти. Так вертушка не будет мешать в работе и всегда останется под рукой.
Приделав к ключу колечко, можно вешать его на крючок рядом с верстаком.

Если в процессе работы выяснилось, что вертушка от зажимного механизма потерялась, главное – не паниковать. С помощью народных способов вполне можно отпустить патрон, достать или сменить сверло, закончить работу.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

Возникновение посторонних звуков
Вибрация и бой зажимного патрона
Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

Вал редуктора искривляется от воздействия больших нагрузок
Рабочие поверхности шестерней изнашиваются
Изломывается штифт, на котором крепятся сателлиты
Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

Неправильная эксплуатация инструмента
Сильные нагрузки, на которые не рассчитан прибор
Отсутствие смазки
Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F
