Как вставить сверло в шуруповерт

Что делать при отсутствии ключа

При применении сверла, которое имеет ключевой патрон, могут возникнуть сложности, связанные с отсутствием специального ключа. Для отжима и зажима патрона может использоваться обычная крестовая отвертка. Также можно использовать гвоздь подходящего диаметра.

При применении отвертки приходится проводить раскручивание патрона рукой. Если это не получается, то можно использовать газовый ключ. За счет газового ключа можно создать требующееся усилие. Однако, не стоит забывать о том, что газовый ключ при сильном воздействии может деформировать поверхность патрона.

Сверло вставляется в отверстие для ключа, предусмотренное в патроне, а отвёртка упирается в зубчатый венец.

Как вставить сверло в шуруповерт?

Незаменимый в быту электроинструмент с говорящим названием шуруповерт активно используется при строительных работах. Самой распространенной процедурой с таким прибором является замена сверла. Порой кажется, что этот процесс очень сложный и практически невыполнимый

Однако на самом деле заменить сверло в шуруповерте не составит особого труда, главное – пошагово следовать инструкциям и обращать внимание на детали

Особенности шуруповерта

Под шуруповертом подразумевают ту же дрель, однако он имеет меньшую скорость вращения патрона и возможность регулировки силы закручивания. Многочасовые закручивания и раскручивания собственными руками еще никому не доставляли удовольствие. Шуруповерт поможет быстро и качественно закрутить и раскрутить крепежи. Также с помощью этого прибора можно выполнить отверстия в материалах различной плотности – металле, дереве и камне. Питание шуруповерта происходит от электросети или аккумулятора.

Строительный прибор делится на следующие типы:

стандартный;
отвертка аккумуляторная;
дрель-шуруповерт;
гайковерт.

Замена режущего инструмента

«Хвостик» сверла шуруповерта закрепляется в патроне. Он бывает разных размеров, как и насадки. При неверной установке режущего инструмента шуруповерт может нанести урон рабочему процессу и вред здоровью. Например, по причине «неправильного» сверла могут получиться отверстия разного размера с поврежденной поверхностью. Острый элемент при «вылете» из патрона станет причиной серьезной травмы.

Большинство современных шуруповертов обладает кулачковыми патронами. Они состоят из корпуса цилиндрической формы, а также гильзы и кулачков. Когда гильза вращается по часовой стрелке, то кулачки одновременно прижимают сверло.

Процесс его замены несложный, но имеет ряд индивидуальных особенностей. Весь процесс можно описать следующим образом:

необходимо подобрать необходимую насадку (биту) для сверла;
затем нужно взять режущий инструмент и установить его в центр патрона (между раскрытыми «кулачками»);
после этого его следует закрепить, поворачивая гильзу по часовому ходу (при патроне ключевого типа ключ устанавливают в углубление);
крутим гильзу до закрепления насадки.

Поменять сверло несложно, но прежде необходимо вытащить предыдущее. Бывают следующие варианты развития ситуации:

стандартное изъятие сверла (патрон не имеет повреждений);
вытаскивание сверла при отсутствии ключа;
извлечение застрявшего режущего элемента.

При исправной работе шуруповерта проблем при замене его рабочего инструмента возникнуть не должно – операция элементарная. Для этого нужно взять ключ, который предназначен для ослабления патрона, и вставить его в углубление. Крутим против часовой стрелки. Раскручивание осуществляется за счет специальных зубчиков, которые имеются на предметах. Также существует еще один вариант изъятия сверла. Для этого включаем на шуруповерте режим обратного вращения, держим внешний корпус патрона и жмем на кнопку «пуск». Таким образом, сверло легко освободится.

При отсутствии специального ключа сверло можно извлечь с помощью крестовой отвертки или гвоздя. Его необходимо вставить в углубление на патроне и зафиксировать его половину. Противоположную часть патрона крутим рукой. Однако если подобное раскручивание не приносит результата, то берем газовый ключ или тиски – эти инструменты помогут усилить проворачивание патрона. Если предыдущие варианты по вытаскиванию сверла потерпели фиаско, то тогда следует прибегнуть к «тяжелой артиллерии». В некоторых случаях достать сверло затрудняют его внешние повреждения. В сложившейся ситуации необходимо расслабить «кулачки» с помощью газовых ключей и тисков. Полностью зажимаем патрон ключами и производим вращение (откручивание).

Радикальным вариантом при самой безнадежной ситуации станет скручивание патрона с шуруповерта. Для этого необходимо сжать его в тисках и с силой выбить режущий инструмент с внутренней стороны с помощью пробойника. Естественно, после подобной процедуры шуруповерт следует отнести в ремонт. Подводя итоги, стоит заметить, что процедура вставки сверла в шуруповерт довольно простая и с ней сможет справиться даже тот, кто ни разу этого не делал. Главное в этом процессе – следовать рекомендациям.

Если забилась стружка

Возможен вариант, при котором стружка могла забиться внутрь патрона и мешать его прокручиванию. Выход из этого есть. Необходимо закрепить патрон в тисках и наносить легкие удары молотком по касательной. Это заставит стружку распределиться по патрону за счет вибрации и даст спокойно раскрутить механизм. Иногда понадобится вытаскивать патрон из дрели и вставлять в тиски его штифт, а гаечным ключом пытаться раскрутить внешнюю грань. Таким образом, точно удастся достичь результата.

В данной статье было рассмотрены варианты открытия патронов, что делать если потерялся ключ, и какие действия осуществлять при попадании стружки в резьбу патрона.

В любом жилом помещении рано или поздно возникает ситуация, когда необходимо что-то переделать: повесить картину, привинтить полки или сделать проводку. Но большинство бетонных и кирпичных стен гвоздем просто так не пробьёшь и шуруп в них не вкрутишь. Поэтому приходится прибегать к использованию электродрели. Это удобное устройство, которое позволяет сделать в стене отверстие необходимого диаметра благодаря многообразию сверл: по бетону, металлу, стеклу, пластику, плитке или по дереву. Но для успешного использования электродрели следует знать основные правила пользования с этим инструментом.

Как устроен шуруповерт или конструкция прибора

Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.

Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:

Корпус из ударопрочного пластика
Патрон (обычно быстрозажимного типа)
Кнопка, выключатель или курок для запуска инструмента
Переключатель режимов направления движения исполнительного органа — реверс
Регулятор скорости в виде переключателя
Регулятор силы момента — более известен, как трещотка

Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:

Электромотор коллекторного или бесколлекторного типа
Шестеренчатый механизм в виде планетарного редуктора
Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя

В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.

Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.

https://youtube.com/watch?v=9faVC3KPlZw%3F

Как работать в режиме закручивания?

Прежде чем начать работу, нужно подготовить инструмент. Если он работает от аккумулятора, нужно поставить его на зарядку.

Следующий шаг – установка биты. Чтобы правильно подобрать насадку, нужно учитывать размер шляпки крепежа и вид прорези. Биты различаются по виду и диаметру:

шлицевая. Используется наиболее часто. Предназначена для закручивания шурупов с потайной головкой с нарезом под плоскую отвертку, винтов. Ширина наконечника варьируется.
Крестовая. С их помощью закручивают и выкручивают саморезы, шурупы с потайной головкой. Наконечник имеет 4 лучевых диагональных ребра.
Шестигранная. Применяется для крепежа, головка которого имеет шестигранные углубления. Винты и шурупы такого типа используются при сборке мебели и техники.
Для болтов и гаек. Насадка с наконечником, внутри которого выполнено шестигранное углубление. С ней инструмент используют как гайковерт, закручивают шурупы, винты, болты.

Существуют и другие насадки, но их используют реже. Как поменять или вообще снять биту? Определив, какая именно бита нужна, вставляют ее в патрон. Способ установки зависит от типа патрона. В быстрозажимной насадку вставляют так: крутят патрон против часовой стрелки до момента, пока расстояние между кулачками не увеличится. Проталкивают между ними конец насадки, крутят патрон по часовой стрелке, чтобы кулачки сомкнулись и надежно зафиксировали деталь.

В шуруповерте, оснащенном патроном под ключ, процесс смены насадки сложнее. Сначала в специальное отверстие на устройстве вставляют ключ, вращают его против часовой стрелки, чтобы ослабить зажим. Вставляют биту, фиксируют с помощью вращения ключа по часовой стрелке.

Следующий шаг – проверка работоспособности инструмента. Если шуруповерт питается от сети, подключают его к розетке. Нажимают на кнопку пуска, проверяют, прокручивается ли бита. Скорость вращения регулируют с помощью этой же кнопки, ослабляя или усиливая нажим. Наконечник биты вставляют в углубление на шляпке крепежа, нажимают на пусковую кнопку.

Если нужно открутить саморез или винт, переключают кнопку реверса.

Заклинил зажим патрона шуруповерта BOSCH GSR 12 V

Форум / Инструмент и оборудование / Заклинил зажим патрона шуруповерта BOSCH GSR 12 V

Задайте интересующий Вас вопрос на нашем форуме без регистрациии Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума! Почему мы в этом так уверены? Потому что мы платим им за это!

Узнать подробности

Rodion

Рейтинг: 16

09 декабря 2016в 14:15

Подскажите, как устранить неполадку: при расширении зажимного механизма до максимума он заклинил, отрегулировать его нельзя.

Как вытащить из шуруповерта сверло

Однако сам шуруповерт работает, патрон крутится, но из-за этого сбоя использовать его нельзя.

серёжа

Рейтинг: 119

10 декабря 2016в 5:56

Попробуйте легонько обстучать, обработайте ud-40, ещё обстучите. Самое главное , не переусерствовать . Я в подобном случае плеснул внутрь керосина и дал постоять пару дней, потом пару раз легонько стукнул и патрон пошёл. Ну а если ничего не получится, то придётся снимать патрон и разбирать.

Дорогой гость, оставайся!

Уже многие зарабатывают просто общаясь на нашем форуме! Например, вот так. Или вот так. Ты можешь начать общаться на форуме уже сейчас. Просто войди через Вконтакте или зарегистрируйся, это займет одну минуту.

Как заменить шуруповерт обычной дрелью: 3 полезных совета

Изобретательность помогает выкручиваться из сложных ситуаций, связанных с недостатком инструментов. Дрель способна заменить шуруповерт. Знание и соблюдение правил безопасности – первое условие работы, связанной с этим инструментом. Следовательно, на вопрос «можно ли из дрели сделать шуруповерт?» будет положительный ответ. О тонкостях и секретах процесса поговорим в статье.

Что лучше дрель или шуруповерт?

Принцип работы дрели и шуруповерта схож. Приборы отличаются между собой тем, что первый инструмент оснащен ограничителем вращения патрона, когда сопротивление достигает наивысшей точки

Если дрелью закручивать саморезы, важно не упустить этот момент — тогда поверхность не повредится, а углы болта не сгладятся (это значительно снизит сцепление поверхностей)

Дрель предназначена для сверления отверстий, а шуруповерт для вкручивания саморезов, но их можно заменить одно другим. Существуют насадки для дрели, которые превращают ее в шуруповерт. Насадки бывают:

простые;
с ограничителем.

Ограничитель не позволяет саморезу слишком глубоко входить в поверхность. Этот эффект обеспечивается ограничительным ободком, присутствующим на насадке.

Невозможно сказать, что предпочтительнее – дрель или шуруповерт – так как два инструмента выполняют разные функции.

Использование дрели в качестве шуруповерта

При отсутствии насадок (и возможности их приобрести), рекомендуется пользоваться следующей стратегией. В дрели отсутствует расщепляющая муфта, что приводит к неприятным последствиям. Использование данного инструмента в качестве шуруповерта без необходимой насадки бывает чревато:

поломкой шляпки шурупа;
поломкой биты;
сгоранием дрели.

Закручивайте шурупы или болты дрелью не до победного конца, а оставляйте как минимум полсантиметра вне поверхности. Оптимально вообще закручивать вручную остаток шурупа в поверхность. Да, вы потратите время, но сохраните дрель в безопасности.

Оснастка и комплектация перфоратора

Для перфоратора используются особые насадки. Их виды разнообразны – буры и сверла по бетону, долота и лопатки, сверла по металлу и алмазные коронки. Все они, как правило, имеют специальное напыление на режущей кромке для работы с особо твердыми поверхностями. А от остальных насадок для другого электрического инструмента, перфораторные отличаются хвостовым оперением.

На концах оснастки присутствуют по два открытых продольных углубления. Они располагаются на обеих сторонах, ближе к тыльной части. Еще есть два закрытых паза. Сделаны они для надежного закрепления в патроне. А он в перфораторе особенный. В 80-х годах прошлого века немецкие инженеры из компании Bosch разработали специальный зажим SDS. Аббревиатура переводится на русский язык, как – вставь, поверни, закреплено.

В отличии от муфтовых фиксаторов, СДС патрон не нужно никуда вращать. Благодаря пазам на оснастке, ее нужно только засунуть внутрь захвата. В полости последнего расположены шарики, которые по открытым пазам на сверле задают насадке правильное положение. Они же надежно фиксируют насадку на месте, входя в закрытые пазы хвостовика.

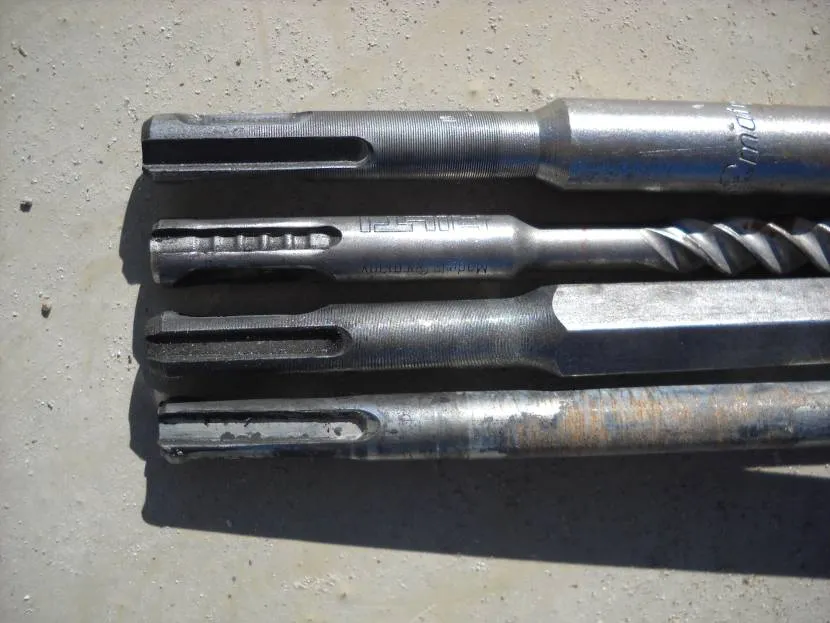

Хвостовики буров для перфоратораИсточник userapi.com

Поскольку перфоратор оснащен пневматическим блоком, рабочий инструмент подвержен биениям на холостом ходу. Но это никак не сказывается на последующую точность при выполнении работы. А небольшой люфт оснастки наоборот защищает патрон от ударных воздействий.

Выполнение смены насадок

Поменять насадку на шуруповерте не составляет особого труда. Инструмент может быть оснащен патроном быстрозажимного типа или под ключ. Заменяют оснастку в обоих случаях сходным образом. Чтобы вытащить сверло из шуруповерта с быстрозажимным патроном и вставить новое или другой вид оснастки поступают следующим образом:

вначале подбирают биту под размер шляпки и тип прорези на ней (крестовая, прямая или другая) либо сверло нужного диаметра, соответствующее материалу, в котором предстоит создавать отверстие;
раскручивают патрон против часового направления;
по центру, между разведенными кулачками, устанавливают выбранную разновидность оснастки;
вращая гильзу патрона по ходу стрелки часов, зажимают насадку.

Вытащить сверло из шуруповерта (либо другую насадку) можно, держа одной рукой за подвижную часть патрона, а второй нажимая пусковую кнопку. Только предварительно следует переключить направление вращения на раскручивание.

Когда дрель-шуруповерт оснащена патроном под ключ, тогда, чтобы сменить оснастку поступают так:

вставив ключ в углубление для него, раскручивают патрон;
устанавливаю насадку;
зажимают ее, вращая ключ по ходу часовой стрелки.

Существуют модели, в которых можно снять патрон одного типа, например, быстросъемный, и заменить его аналогом под ключ. Выбирая какой-либо вариант, необходимо ориентироваться не только на удобство при работе, но также стоит учитывать плюсы и минусы каждого из них

Так, патрон под ключ надежно зажимает оснастку, что важно при сверлении, а быстрозажимной позволяет быстрее выполнить замену, даже одной рукой (другая при этом держится за рукоятку, нажимая пусковую кнопку по необходимости)

Правильная установка сверла в патроне дрели

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

корпуса цилиндрической формы;
кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

Конструкция кулачковых патронов может предусматривать два различных способа зажима инструмента: ключевой и быстрозажимной.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Ремонт патрона шуруповерта своими руками

Это подвижный элемент инструмента, который состоит из многих трущихся деталей. В процессе работы он подвергается износу, возникающему в результате действия на него сил трения, ударных сил и других факторов. Биение патрона, его чрезмерный люфт могут испугать неопытного мастера. В некоторых случаях не всегда удается выделить время или финансы для обращения в ремонтную мастерскую. Поэтому мы рассмотрим, как можно обойтись своими силами при ремонте различных неисправностей инструмента.

Ремонт шуруповерта своими руками при люфте патрона

Небольшой люфт в пределах 1 мм обычно не создает видимых проблем при работе

При большей величине следует обратить внимание на состояние редуктора. Итак, порядок действий следующий:

Откручиваем болты крепления верхней крышки инструмента. Снимаем ее.
Откручиваем электродвигатель от редуктора. Осматриваем крепления.
Разбираем редуктор. Зачастую причиной поломки является неисправность втулки, находящейся внутри. Вынуть втулку возможно с помощью действий, описанных в начале статьи (смотрим, как снять патрон вручную). Втулка легко выпрессовывается вручную.
Производим замену втулки. Затем собираем все в следующей последовательности: втулка, вал, подшипники втулки, стопорное кольцо. Смазываем трущиеся детали.
После этого в обратной последовательности собираем редуктор. Крепим его к электродвигателю.
Собираем корпус шуруповерта.

Ремонт шуруповерта своими руками при биении патрона

Главным виновником этой проблемы является редуктор шуруповерта. Чтобы удостовериться в этом, вам необходимо снять его, демонтировав вышеуказанным способом. Конкретно эта поломка может указывать на несколько проблем в редукторе, которые мы укажем ниже. Причина может заключаться в:

нарушении геометрии вала редуктора;
выработке шестерен;
неисправности опорного подшипника вала;
износе штифтов, фиксирующих сателлиты планетарной шестерни.

Вышеперечисленные детали производятся только на заводах, поэтому самому их изготовить у вас не получится. Вам остается только приобрести их и заменить вышедшие из строя.

Причины затруднения извлечения сверла

Виды сверл: а — спиральное бесцентровое; б — спиральное с центром и подрезателями; в — спиральное с винтовым центром; г – перовое центровое; д — центровое; е — буравчик; ж – раззенковка; з — пазовое; и — пробочное.

В процессе работы с дрелью иногда возникают сложности при замене сверла, связанные с извлечением ранее использовавшегося бура из патрона. Эта проблема может быть разной степени сложности, в зависимости от причины возникновения. Самой простой и распространенной причиной является приложение избыточного усилия при зажатии сверла, в случае отсутствия в конструкции патрона ограничительных механизмов. Такое явление чаще всего возникает при использовании для затягивания бура в завершающей стадии ударного способа воздействия, например, применение киянки. Заклинивание сверла может возникнуть и в случае, если его силовое затягивание произведено, когда оно неправильно размещено в пространстве между кулачками. Это характерно при использовании бура малого диаметра.

Более сложный механизм заклинивания инструмента может возникнуть при использовании некачественного сверла. Так, если оно изготовлено из мягкого материала, то при вращении его может возникнуть металлическая стружка, снятая с поверхности, которая забивает промежуток между кулачками и сверлом, а также между кулачками. Это и может затруднить разведение кулачков при попытке ослабить бур. Затруднения в снятии может возникнуть, если сверло при эксплуатации просело слишком глубоко в патрон. Задача усложняется, если бур, в дополнении к такому заклиниванию, еще и сломался на уровне верхнего торца патрона.

Причиной поломки сверла в патроне дрели может послужить нарушение режима сверления.

Причиной разрушения, помимо использования некачественного материала, может стать нарушение режима сверления: неожиданный наклон дрели, избыточная вертикальная нагрузка, попытка сверления сверхпрочного материала и т.д.

Наконец, причиной того, что извлечь бур не удается, может стать заклинивание самого патрона. Следует выделить несколько возможных причин. Первая причина, не связанная с выходом из строя патрона, объясняется попаданием посторонних частиц, препятствующих движению, в зону резьбового соединения регулирующего элемента и корпуса. Такими частицами может стать грязь, металлическая пыль или мелкая стружка и т.п. В этом случае не удается обеспечить вращение регулировочной гильзы или ключа.

Причиной того, что не удается достать сверло, может стать выход из строя патрона. К этому может привести как наличие заводского дефекта, так и временной износ кулачков или регулирующего элемента. Причиной может стать и выход из строя пружинного блокирующего механизма, который не освобождает регулирующий элемент при нажатии кнопки.

Правила по уходу за инструментом

Шуруповерт нуждается в минимальном уходе. Чтобы инструмент исправно работал, нужно придерживаться указанных производителем рекомендаций, не использовать его для задач, которые не указаны в техпаспорте, не перегружать слишком часто. Периодически внутреннюю часть патрона и вращающиеся детали нужно смазывать машинным маслом.

Хранить инструмент следует в сухом месте, вдали от источников тепла, сырости и солнечных лучей. После каждого использования протирают корпус чистой сухой ветошью, чтобы убрать с него строительную пыль. Если на шуруповерт попали капли строительного раствора, можно почистить его хорошо отжатой мыльной тряпкой.

Если соблюдать правила эксплуатации, не использовать инструмент для задач, превышающих его возможности, можно существенно упростить проведение ремонтных и строительных работ. Чтобы шуруповерт работал долго и не выходил из строя в неподходящий момент, требуется своевременно ухаживать за ним, следить за состоянием деталей и подзаряжать перед использованием.

Устройство и назначение

Шуруповерт применяют при разных строительных и ремонтных работах, но основная его функция – быстрое вкручивание и закручивание крепежа: саморезов, шурупов, болтов, винтов. Он помогает справиться с большим объемом задач за ощутимо меньшее время, чем при использовании отвертки.

Бюджетные шуруповерты малой и средней мощности используют при сборке, установке и демонтаже мебели, техники, возведении каркасных конструкций (перегородок, стен, подвесных потолков) и других объектов. Мощный инструмент с ударным механизмом справляется со сверлением отверстий.

Помимо стандартных операций, перечисленных в инструкции к шуруповерту, его можно использовать и для других задач. С помощью насадки-миксера им замешивают негустые растворы. Через специальный адаптер подключают устройство к ледобуру, чтобы быстро проделывать лунки.

Корпус большинства шуруповертов изготавливают из пластика – благодаря этому общий вес инструмента уменьшается. Внутри корпуса размещаются:

двигатель. В зависимости от типа устройства он может быть электрическим или пневматический. Первые работают от сети или аккумулятора, вторые – от резервуара со сжатым воздухом или компрессора.
Редуктор. Шестереночный механизм, который передает вращательное движения от двигателя к шпинделю.
Муфта-регулятор. Соединена с редуктором, с ее помощью производится регулировка глубины завинчивания и вращающего момента.
Пусковой конденсатор. Он запускает двигатель.
Зажимной патрон. В него вставляют биты, сверла, торцевые головки. Наиболее распространены быстрозажимные трех- или четырехкулачковые.
Источник питания (аккумулятор) и/или сетевой шнур.

На корпусе размещается панель управления с кнопкой включения, переключателем скоростей. Для работы в режиме отвинчивания используют реверс. Дополнительно шуруповерт может иметь подсветку, предохранитель.

Устройство крепления – небоевой патрон

Патроном называют крепеж, в котором фиксируется сверло. Сам крепеж накручивается на шпиндель инструмента. Чаще всего, дрели оборудованы кулачковым патроном. Эта конструкция собой представляет полый цилиндр с металлическими «пальчиками» внутри. При повороте регулировочного кольца, которое находится снаружи узла, «пальчики» сходятся или расходятся по внутренней конусовидной поверхности. В таком «кулаке» можно зажать как сверло с цилиндрическим хвостовиком, так и с шестигранным.

Удобство и простота применения обеспечили кулачковому механизму популярность. Однако и оно не лишено недостатков. Один из них – это сложности в работе с маленькими сверлами. Короткое изделие может попросту провалиться вовнутрь. Закрепить-то его еще можно, положив дрель в горизонтальное положение, но вот надавливать на нее сильно в процессе работы нельзя. Если в дрель было вставлено другое сверло, извлечь его можно, провернув регулировочное кольцо в соответствующем направлении. Вручную это не всегда получается сделать, для этого и существует специальный ключ, который действует, как рычаг, увеличивая усилие. Кстати, затягивать сверло без ключа также не рекомендуется – чем больше диаметр сверла, тем надежнее должно быть крепление.

При покупке крепежа проследите, чтобы он был прорезинен – так вы меньше будете травмировать руки при закреплении инструмента.

Работа быстрозажимного крепежа – второго по популярности, – возможна без ключа. Достаточно вставить сверло и провернуть рычаг, часто это можно делать одной рукой. Фиксации сверла, которую обеспечивает такой тип патрона, вполне достаточно для большинства работ, однако по сравнению с классическим вариантом крепления он уступает по надежности, да и стоит дороже. Главное достоинство быстрозажимного крепления – скорость замены сверла и безопасность процесса, поскольку такой патрон лишен зубцов, способных травмировать руки. Отсутствие специализированного ключа – тоже весомое достоинство! Бывалые строители знают, с какой легкостью он теряется, поэтому очень часто вы можете увидеть ключ примотанным скотчем или изолентой к проводу.

Правда, удобства это не добавляет, но появляется хоть какая-то уверенность, что ключ не придется искать по всей стройплощадке. Как поменять сверло в шуруповерте? Схема абсолютно идентичная – патроны у большинства дрелей схожи с крепежами на шуруповертах. Конечно же, последний инструмент не может быть полноценной заменой качественной дрели, хотя бы потому, что крепеж не предусмотрен для сверл с большим диаметром, да и обороты у шуруповерта, как правило, меньше.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Устройство и назначение электроинструмента

Шуруповёрт применяется для закручивания и откручивания различного крепежа. Инструментом можно нарезать резьбу и сверлить. Он существенно облегчает и ускоряет работу. Шуруповёрты используются в быту, строительстве, сборке мебели, в автомастерских, везде, где нужно работать с большим количеством крепежа.

Шурупвёрт может быть аккумуляторным и сетевым

Основные элементы шуруповёрта:

Патрон.
Муфта регулировки крутящего момента.
Переключатель скоростей.
Двигатель в корпусе шуруповёрта.
Редуктор заключён в корпус инструмента.
Переключатель реверса.
Кнопка включения.
Рукоять обрезинена для устранения выскальзывания.
Аккумулятор.
Сетевой шнур.

Шуруповёрты питаются от аккумуляторов или от сети.

Это интересно: Метлахская плитка: разновидности и применение в интерьере

Устройство дрели – что нужно знать об инструменте?

Заклинивание сверла в патроне дрели либо шуруповерта происходило хотя бы раз с каждым обладателем инструментов. Чтоб осознать, из-за чего это может произойти, необходимо разобраться, как устроена дрель. Этот инструмент преобразовывает электронную энергию в механическую, что может быть благодаря электродвигателю, раскручивающему вал. Через редуктор и шестеренки вращение передается на крепеж, в каком и зафиксировано сверло.

READ Отличие Шуруповерта От Дрели Шуруповерта

А сейчас разглядим работу электронной дрели с оборотной стороны, при условии, что сверло было закреплено некорректно либо недостаточно прочно. Колебания, которые возникнут в процессе работы, приведут к отклонениям в направлении сверления, в итоге вы получите искривленное отверстие. Вибрации от колебания передадутся на шестеренки и редуктор, зацепят вал и сам движок – поломкой это сходу не угрожает, но уменьшение срока эксплуатации инструмента гарантированно! Часто небрежность при закреплении сверла и приводит к его заклиниваю. Время от времени заклинивание происходит в итоге соскальзывания сверла с точки сверления – чтоб избежать этого, используйте пружинный кернер, чтоб делать выемки на поверхности для сверла.

Кроме заклинивания, неплотно зафиксированное сверло может выскочить из крепежа, а это уже чревато довольно сильными травмами для человека, работающего с инвентарем, и окружающих, беря во внимание скорости оборотов современных аппаратов. Потому никогда не укрепляйте сверло впопыхах, всегда отключайте дрель для этого от тока, чтобы избежать случайного пуска дрели
