Выбор и использование гусиных лапок для мотоблока

Культивация участка мотоблоком

Без наличия опыта культивации земли невозможно добиться эффективной и качественной вспашки. Качество обработки во многом зависит от глубины расположения ножей и скорости работы культиватора. Можно работать на пониженной или повышенной передаче. Повышенная скорость позволяет увеличить частоту вращения фрез, что бывает необходимо в процессе вспахивания. Благодаря этому удаётся уменьшить нагрузку на силовой агрегат, зато качество рыхления грунта возрастает. Во время работы с мотоблоком нельзя подталкивать книзу его руль, иначе он станет попросту зарываться в землю.

Культивацией обозначают специальный метод вспашки грунта, который не предполагает переворачивания его верхнего слоя. Благодаря простоте выполнения этот способ завоевал популярность не только у фермеров, но и у дачников. Таким образом можно не только готовить поля под посев, но и обычные грядки, и даже будущий газон. После выполнения таких сельскохозяйственных работ участок становится визуально более ровным. Он годится для совершения предварительных работ наподобие распыления гербицидов или распыления удобрений.

Для тех, кто сомневается, что пахать мотоблоком это всегда эффективно, можно оценить, что даёт фермеру культивация земельного участка:

активизируются полезные микроорганизмы, живущие в верхних слоях почвы;
в почву поступает больше воздуха, благодаря чему улучшается качество роста и скорость роста растений;
удерживается максимальное количество влаги;
подрезается корневая система растений-сорняков, что замедляет либо прекращает их рост;
благодаря культивации почва быстрее прогревается, что особенно важно непосредственно перед посевом.

Самостоятельная установка фрез на культиваторе не является слишком сложной операцией. Однако необходимо придерживаться описанных выше алгоритмов, что позволит эффективно и качественно вспахать огород. Если у вас есть, чем поделиться по теме сегодняшнего материала, не стесняйтесь оставлять свои комментарии после прочтения.

Картофелекопалка для мотоблока

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

• болгарка;
• сварочный аппарат;
• электродрель;
• тяжелый молоток;
• наковальня;
• профильная стальная труба 20х40 мм;
• арматура 12 мм;
• жесть (лучше нержавеющая);
• штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Как собрать фрезы на мотоблок пошагово

Сборка фрезы для мотоблока занимает 1-2 часа, но может затянуться на долгое время и стать проблемой, если вдруг не окажется полного комплекта крепежа.

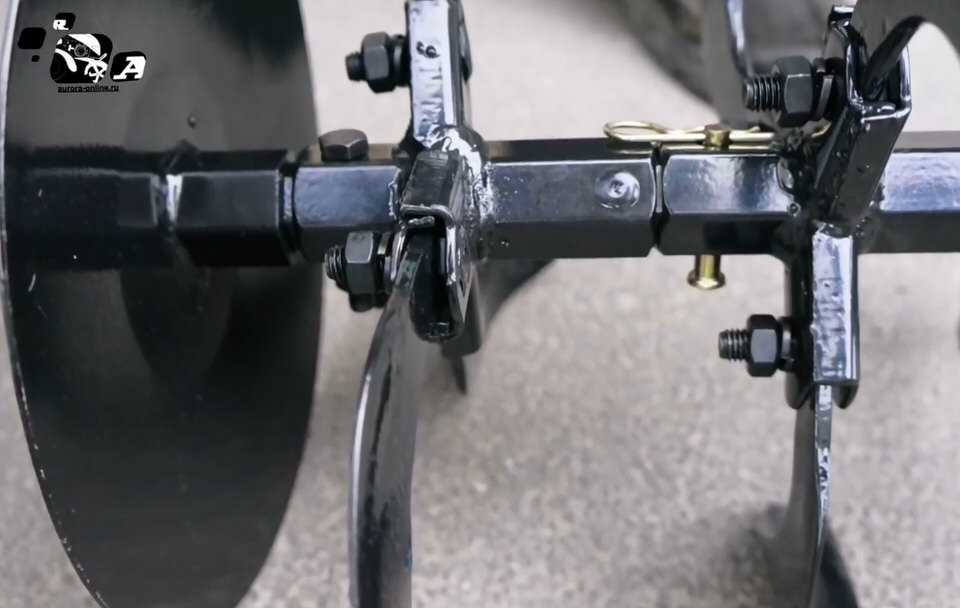

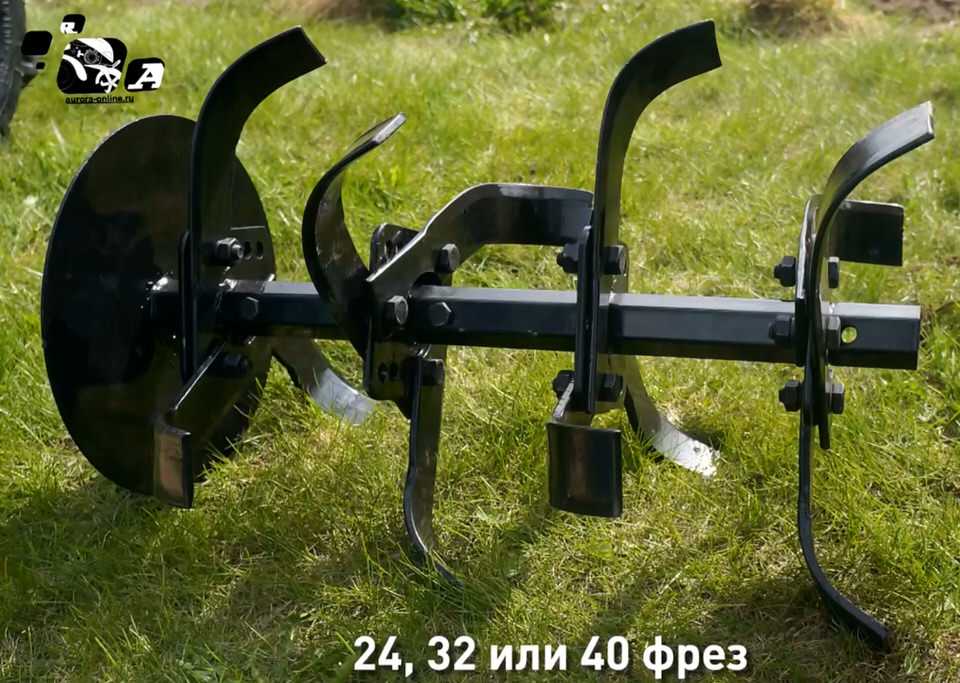

Вот из таких комплектов собираются фрезы:

Несмотря на кажущуюся простоту, это довольно сложный узел, в котором крайне важно правильное расположение лопастей. На разных сборках их может быть от 6 (две фрезы по 3 лопасти) до 32 (8 фрез по 4 лопасти)

Видео покажет, как собрать фрезы для мотоблока:

Все лопасти разделяются на левые и правые. У одних режущая заточенная кромка загнута в одну сторону, у других – в другую. Иногда есть сборки, на которых стоят 3 левых и 1 правая лопасти, или другие комбинации.  Встречаются сборки с 1 укороченной лопастью.

При неправильной сборке возникают следующие проблемы:

• мотоблок при работе прыгает, движется рывками (одна или несколько лопастей повернуты тупой стороной к земле);
• одну полосу обрабатывают две лопасти, но рядом остаётся не пропаханная полоса (все лопасти повернуты в одну сторону);
• если все лопасти установлены режущей заточенной кромкой в обратную сторону, мотоблок не сможет пахать совсем;
• неправильно установленная лопасть может ударить по редуктору. На малых оборотах двигатель просто заглохнет, на больших редуктор может быть пробит, а лопасть согнута.

Сборку новых лопастей можно провести без проблем, если перед глазами лежит старая заводская фреза. В этом случае новые лопасти устанавливают,  глядя на правильный образец.

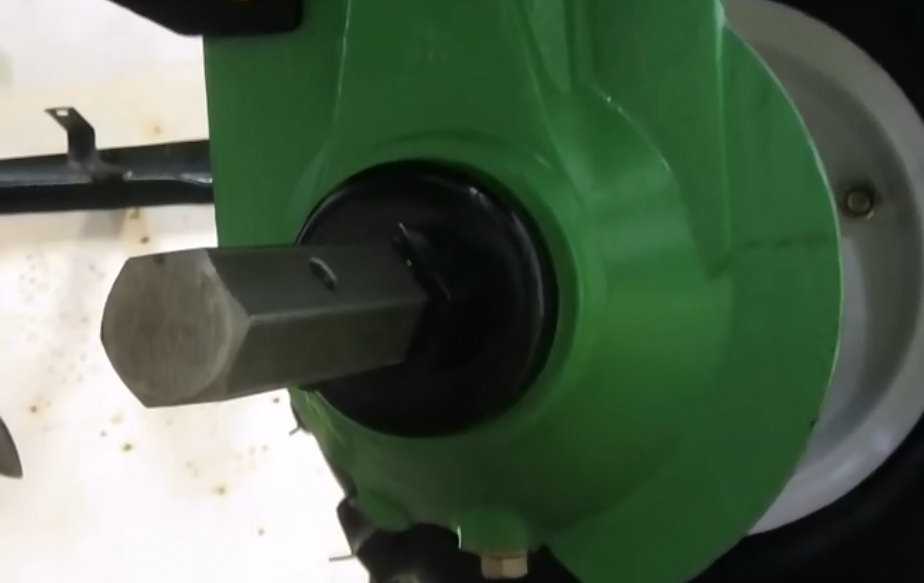

Если установка новых лопастей проводится на старый вал и фланцы, перед съемом старых лопастей можно сфотографировать их положение на смартфон или зарисовать. Можно просто запомнить, если разбирать последовательно одну фрезу за другой, а не снимать все лопасти сразу.

Разобраться по мануалу, как должны располагаться лопасти, может быть проблемой. На картинке не всегда видно правильное положение. Перевод с китайского языка может быть непонятен. Многочисленные видео на эту тему в сети могут не помочь, так как  (см. выше) сборки все разные. Иногда на видео попадаются просто неправильные сборки. Правильную информацию придется собирать по частям.

Если старые фрезы были разобраны давно, в мануале не все понятно, внятного видео с подходящей моделью нет, сборку проводят по следующим общим правилам:

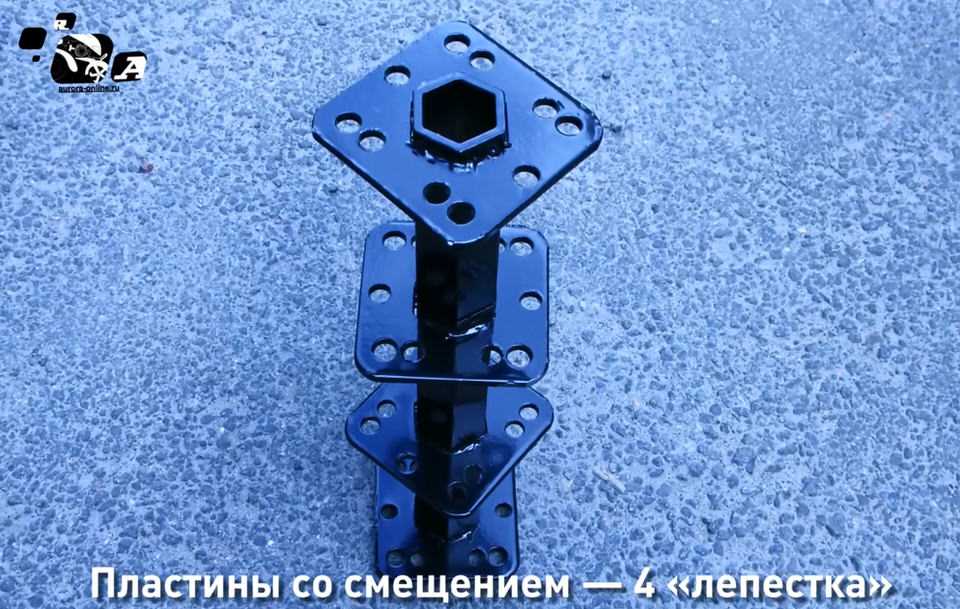

• крайние лопасти всегда крепятся внутри площадки фланца (со стороны мотоблока), а не снаружи;
• на большинстве моделей левых и правых лопастей поровну. На 4-лопастной сборке – 2 левых и 2 правых;
• левые/правые лопасти чередуются, повернуты в разные стороны. Но обязательно режущей кромкой навстречу земле.

Напомним, есть модели и комплекты с другими комбинациями.

Но независимо от того, какие лопасти и в какой комбинации стояли на мотоблоке, можно приобрести стандартный комплект (пример на фото выше) и собрать его. При этом главное, чтобы он подходил к модели мотоблока по размеру, диаметру вала и т.д.

Собираем «гусиные лапки» своими руками

Если имеющиеся почвофрезы по каким-то причинам не устраивают или пришли в негодность, альтернативой покупным приспособлениям могут стать роторные фрезы для мотоблока, изготовленные своими руками. Задача эта не представляет особой сложности и при этом имеет преимущества в виде желаемой степени надежности конструкции и ее особенностей, повышение эффективности обработки земель и, конечно, экономии средств на покупку готового приспособления.

Самый простой способ изготовления — изучить конструкцию фрез промышленного производства и схемы, как собрать фрезу, после чего создать аналог с внесением желаемых корректив, если они требуются. Имеет смысл нарисовать чертежи для сборки, учитывающие необходимые параметры и требования к устройству.

При сборке «гусиных лапок» самодельная конструкция включает в себя следующие части:

• втулка (может быть изготовлена из трубки, имеющей диаметр 50 мм);
• фланец (изготавливается из толстого листа стали, может быть круглым или квадратным, что легче в исполнении);
• стойки для ножей (легко изготовить из стального уголка, профиля, автомобильной рессоры);
• лезвия (оптимальный материал — инструментальные сплавы; подходят рессоры от автомобилей).

Фрезы для мотоблока можно как изготовить самому так и приобрести в магазине Ножи привариваются к стойкам, которые, в свою очередь, фиксируются к фланцам, а фланцы — к втулке. Иногда для соединения используются болты, но практика показывает, что гораздо надежнее использовать сварочное соединение.

Чтобы предотвратить преждевременный износ ножей при обработке особо сложных и дернистых грунтов, рекомендуется в конструкции предусмотреть облегчение нагрузки за счет дополнительной установки ограничительных колесиков по бокам устройства. Это несколько усложняет процесс обработки, поскольку возделывается только верхний слой грунта, после чего требуется демонтаж ограничителей и повторная обработка.

Культиваторы с активной фрезой

Культиваторы с активной фрезой могут работать на сложном участке земли. Это выполняется благодаря её комплектации. При этом практически полностью нет любых ограничений на использование данного вида модели. Особенно хорошо использовать саблевидные лезвия на мягких типах грунта.

При обработке участка земли с элементами каменистой породы или корнями сорняков, желательно использовать культиватор с активной фрезой. Это обезопасит порчу культиватора и не даст ему сломаться.

Такой вид зачастую используют на дачных участках. Внешне он выглядит как обычная изогнутая полоса из металла. При развитии большой скорости концы металлических полос способны глубоко входить в основание земли и уничтожать все, что попадается им на пути.

Это всё, что полезно знать при подготовке к обработке земельного участка. Выбирать тип и способ её производства придется читателю самому. Однако информация, которая была изложена здесь, будет очень полезной при осуществлении выбора. Особенно полезно понимать, что такое сборка фрезы.

Не стоит игнорировать написанные советы, поскольку это делалось в познавательных целях. Отличия конструкции культиватора и правила эксплуатации оборудования важны. При заботливом уходе, а также правильном задействовании, нужды в замене фрезы на культиватор не появится.

Какие виды фрез устанавливают на мотоблоки

Мотоблоком можно обрабатывать любые типы почв, выполнять разные виды работ — аэрация, рыхление грунта или дробление комком, удаление корней многолетних сорняков, перемешивание почвенных слоев или удобрений. Функции и возможности садовой техники напрямую зависят от типа установленных фрез — пружинные, крючок, плоский рыхлитель и др. Самыми универсальными, востребованными и функциональными считают три вида навесного оборудования:

1. Саблевидные. Активный тип фрез для мотоблока, требующий сборки. Их устанавливают на большинство моделей садовой техники. Фреза может состоять из 2-5 секций с ножами, определяющих ширину культивирования. Изготавливается из стали, обеспечивает оптимальную глубину рыхления мягкой и неутоптанной почвы. Корни растений не наматываются.

Саблевидные варианты фрез с 3 и 4 ножами

1. Гусиные лапки. Неактивный тип фрез с неразборной конструкцией. Рассчитаны на обработку твердых, каменистых и утоптанных грунтов. Режущие лопасти хорошо перебивают оставшиеся в почве растения, удаляют корни многолетних сорняков, способствуют аэрации. Лапка ножа может иметь форму лопатки, треугольника или трапеции.

Популярные модификации фрез «Гусиные лапки»

1. Спиралевидные, или «Целина». Неактивный тип цельносварной фрезы. Она рассчитана на глубокую вспашку грунта, обработку целины, рыхления. Конструкция отличается надежностью, но скорость обработки снижена. Состоит из 2-4 секций.

Две секции спиралевидного режущего органа

Владельцу новой садовой техники потребуется детальная инструкция, чтобы собрать фрезы на мотокультиватор саблевидного типа, поскольку 9 из 10 моделей поставляются с разобранным навесным оборудованием. Два других вида фрез требуется только навесить.

Нужно ли точить фрезы на мотоблок. Почему нельзя точить сабельные фрезы для культиваторов

На самом деле всё просто. Большинство отечественных производителей закупает ножи на одном заводе в Смоленской области, где ножи создают из калёной стали с обработкой режущей кромки токами высокой частоты

Обратите внимание, что отечественные фрезы всегда устанавливаются на фланец культиватора с помощью болтов. Это связано с тем, что калёная сталь плохо поддается сварке

Так можно понять, что многие китайские фрезы на сварке сделаны из металла по качеству, хуже отечественного.

Сабельные фрезы повидавшие километры грунта

Процесс создания такой кромки сопровождается плавлением края лезвия и его быстрым охлаждением. В итоге лезвие ножа под увеличением будет выглядеть неравномерно и напоминать пилу.

При работе в грунте и постоянными ударами об камни, арматуру и так далее твердосплавное лезвие не тупится, а крошится. Образуя более глубокие зубья «пилы». Поэтому многие называют такие фрезы самозатачивающимися .

Форма нового ножа

Откровенно говоря, по моему мнению этот термин не совсем справедлив. Скорее подойдет скалывающиеся ножи.

Теперь к вопросу о заточке в домашних условиях. Точить мотоблочные фрезы можно с помощью высокотемпературного заточного станка . Если такого аппарата в гараже не лежит, то не надо брать с полки напильник !

Напильник уберет мелкие зубья, сделав нож ровным, что может привести к большому сколу или разлому ножа при последующей культивации и попадании на камень.

Если на фрезе появилась зазубрина, просто продолжайте ей работать. Увидите, спустя время она пропадет сама.

Надеюсь статья Вам пригодится. Прошу ставить лайки и подписываться на МОЙ КАНАЛ ! Он будет особенно интересен для садоводов-любителей, которые хотят облегчить свой труд механическими помощниками.

Интересная навеска ? Узнай о других удивительных приспособах для своего садового помощника. Вот ссылки на мои статьи:

Про навесные снегоуборщики

Про мотоблочные бороны

Про выбор грунтозацепов для мотоблока

Про мотоблочные ежи

Это и многое другое на моём канале!

Инструкция по сборке фрез для мотоблока

Мотоблоки и мотокультиваторы фирмы Аврора, да в принципе и как у многих других производителей, поставляются с фрезами в разобранном виде. Часто, для владельцев новой техники становится некоторой проблемой процесс сборки фрез. В данной статье опишем как из деталей этого quotконструктораquot собрать рабочие фрезы. Для техники Аврора, в зависимости от модели, фрезы выпускаются на осях, двух размеров. Диаметр оси, для легкой техники составляет 23 мм, а для тяжелой 32 мм.

Фрезы для легких мотоблоков и культиваторов собираются достаточно легко. Для этого необходимо установить лопасти в специальные установочные гнезда и прикрутить их болтами

Необходимо обратить внимание на направление режущей кромки лопасти. Она должна смотреть по направлению движения мотоблока

Кроме того, каждая лопасть имеет маркировку. Если указана буква quotRquot, то значит развернута в правую сторону, соответственно quotLquot в левую.

Каждая следующая секция фиксируется с предыдущей посредством штифта, и блокируется шпилькой. Отрезной диск должен быть закреплен болтом. В зависимости от мощности техники, количество фрез будет разным. Их число может составлять 24, 32 или 40.

Количество лопастей так же может отличаться и может быть три или четыре на секцию. Это обусловлено количеством крепежных пластин на оси. Если ось фрезы прямая, без смещения относительно друг-друга, то количество лопастей будет три. Для моделей со смещенными — четыре.

Четырехлепестковые фрезы собираются последовательно, одна левая, одна правая. Собирать фрезы будет проще, если в самом начале разделить левые и правые лопасти на две части, для левой и правой фрез.

Трехлопастные собираются иначе. Устанавливается на ось первая лопасть и фиксируется болтом. В дальнейшем этот болт придется снять, чтобы зафиксировать другую лопасть. Если первая была установлена снаружи пластины, то оставшиеся две должны быть смонтированы с внутренней части крепежной пластины. Для трехлопастных фрез маркировка quotLquot и quotRquot устанавливаются раздельно для каждой стороны.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

• Ножи типа «гусиные лапки»
• Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

• ширина – 40 см;
• длина – 37 см;
• высота – 38 см;
• масса – 16 кг;
• допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

• металлическая трубка с диаметром в 42 мм;
• сварочный аппарат;
• шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Принцип работы культиватора и его главные преимущества

Культиватор для мотоблока — сельскохозяйственный агрегат для рыхления, влагосбережения, окучивания грунта без оборота верхнего пласта.

Виды культиваторов

• с пассивными, или неподвижными, ножами;
• с активными, или приводными, ножами.

По типу привода различают:

• ручные;
• механизированные;
• агрегатируемые с трактором.

Среди культиваторов выделяют такие типы:

• с дисковыми фрезами;
• со стрельчатыми лапами;
• лемешные;
• с роторными фрезами;
• мульчеры;
• чизели.

Для мотоблока Нева в базовую комплектацию входят 6-8 фрез-культиваторов диаметром 360 мм и шириной захвата 1200 мм.

Устройство

Мотоблок от культиватора отличается большим весом и наличием вала отбора мощности. Культиватор оборудован только фрезами, а к мотоблоку агрегатируют любое навесное и прицепное оборудование, соответствующее характеристикам техники.

На культиваторы устанавливаются разные двигатели — 2-, 4-тактные бензиновые, дизельные и электрические, работающие от сети или встроенных аккумуляторов. Они компактны, но по мощности уступают моторам, встроенным в мотоблоки.

Как сделать культиватор для мотоблока

Перед изготовлением культиватора к мотоблоку своими руками необходимо все металлические элементы обработать специальным антикоррозионным составом от преждевременного появления ржавчины после частого соприкосновения с землей.

Простые модели можно выполнить без чертежей. Чтобы сделать и правильно собрать более сложные устройства, необходимо спланировать работу, рассчитать размеры модуля и деталей.

Самодельный культиватор из вил — простой способ переробки (переделки) изделий. Для этого зубья механизма молотком отгибаются по типу штопора и насаживаются на рукоятку. В качестве рукоятки применяют черенок от лопаты. Для крепления используют изоленту.

Некоторым мастерам удается сделать культиватор своими руками из велосипедной рамы с колесом. Между 2 блоками базы приваривается или скрепляется болтами стальной стержень. К поперечине монтируется головка. Для такой конструкции рекомендуют брать колесо средних размеров.

Чтобы грамотно собрать дисковый культиватор и правильно работать с фрезами, необходимо спроектировать схемы узлов и отдельных деталей. С учетом деформации дисков применяют специальные регулирующие гайки. Диски привариваются к втулкам, расположенным на вращающейся оси со скобами. На скобе необходимо предусмотреть выступ, где будет проходить труба. К трубной поверхности прикрепляют рукоятку культиватора.

Правила эксплуатации

Для того чтобы работа с фрезами не вызывала затруднений, следует соблюдать несколько простых правил.

1. Перед тем как приступить к работе, следует настроить высоту рукоятки.
2. На заднюю часть мотоблока необходимо установить сошник, играющий роль якоря и помогающий сделать культивацию более равномерной.
3. Затем нужно завести двигатель и дать ему поработать на холостом ходу 5 минут.
4. После того как мотор прогреется, следует включить передачу и придать сошнику минимальное положение.
5. Не следует задерживаться подолгу на одном участке, иначе техника увязнет.
6. При проскакивании фрез необходимо понижать скорость, а после прохождения сложных участков вновь повышать.
7. На конец фрезы желательно устанавливать защитный диск. Это не допустит случайной культивации цветов или других растений, и поможет произвести обработку строго на заданном участке.

О том, как собрать фрезы на мотоблок «Нева», смотрите в видео ниже.

Междурядная обработка

Культивирование почвы в междурядьях применяется при возделывании пропашных культур (свеклы, кукурузы, подсолнечника и овощных культур), где обработка выполняет комплекс задач.

Междурядное культивирование

Рабочие органы культиваторов для междурядной обработки одной операцией могут выполнять: одновременное рыхление почвы и дробление почвенной корки, подрезание корневой системы сорняков, окучивание возделываемой культуры, а также попутное внесение минеральных удобрений или химикатов для защиты культуры от вредителей.

В процессе возделывания культуры культивация может проводится несколько раз в зависимости от агротехнических требований к выращиванию, погодных условий, состояния почвы и уровня засорённости сорняками. Сроки и время проведения операций определяют агрономы предприятий.

Междурядная культивация с внесением удобрений

Навесные орудия для обработки междурядий имеют конструкцию, позволяющую настраивать ширину обрабатываемых междурядий и комплектуются набором сменных рабочих органов. Такая функциональность позволяет адаптировать агрегат под обрабатываемую культуру, её вегетативную фазу роста и конкретные полевые условия. В набор сменных органов могут входить: стрельчатые лапы-рыхлители различных размеров, подрезающие лапы-бритвы, лапы или диски-окучники, игольчатые бороны дискового типа.
