Как сделать самодельные гусеницы для мотоблока своими руками: видео

Необходимые материалы

Как уже было сказано ранее, для превращения колесных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна в гусеничный понадобится наличие довольно мощного двигателя, обладающего осевой блокировкой.

Мощность важно потому, что такой мотоблок будет использоваться на достаточно сложной поверхности, проходимость по которой требует дополнительных технических данных

Немного резюмируя, можно выделить основные материалы, которые нам понадобятся:

Наличие самого мотоблока с КПП, обладающим мощным 4-тактным двигателем с блокировкой осей.
Пара дополнительных колес, чтобы можно было натянуть на них гусеницу.
Сама самодельная гусеница, изготовленная из сподручных средств.
В зависимости от того, какой материал будет использоваться при изготовлении, нам могут понадобиться две большие автомобильные покрышки, либо транспортная лента.

С помощью данных материалов можно изготовить вполне работоспособный гусеничный мотоблок.

При этом, можно сделать полноценный минитрактор на гусеницах, если добавить дополнительную грузовую платформу, либо использовать в качестве вездехода по снегу, добавив платформу на полозьях. В общем, полный простор для фантазии.

Приставка к мотоблоку снегоход характеристики, описание, фото

Любители рыбалки зимой смогут оценить достоинство нового агрегата, которое поможет сэкономить их время и силы. Исходя из пожеланий рыбаков, была разработана складная гусеничная приставка к мотоблоку снегоход. Её основная особенность — компактные размеры и небольшой вес.

Приставка к мотоблоку снегоход

В сложенном состоянии она способна поместиться в багажник легкового автомобиля. Снегоход способен передвигаться по снежному покрову, толщиной 20 см, и перевозить одного седока с грузом (40 кг). Также способен буксировать сани, весом до 70 кг.

Совсем недавно на рынке мототехники появились снегоходные приставки к культиваторам и мотоблокам. Их конструкция представляет собой несущую раму, с возможностью крепления мотоблока, элементы подвески и две цельнолитые гусеницы. Такая конструкция гусеницы дает возможность передвигаться на снегоприставке по болотистым и засоренным камнями и ветками местам, при этом избегая налипание грязи.

Буксировщиком управляют стоя или сидя в санях-волокушах. Для того, чтобы начать движение, затормозить, остановиться или изменить скорость движения, нужно использовать рычаг сцепления и газа, которые являются элементами управления мотокультиватора или мотоблока. Находятся они на руле. Буксировщик совершает поворот тогда, когда руль отводится в сторону, противоположную направлению поворота.

Если снегоходную приставку разобрать, то она легко поместится в багажник любого легкового автомобиля. Для того, чтобы собрать снегоходный мотобуксировщик, понадобится около 10 минут. Он очень прост в обслуживании и довольно надежен в эксплуатации. При использовании снегоходной приставки, для мотокультиватора или мотоблока не нужно доработок. Чтобы использовать буксировщик, не нужна регистрация. Также для управления не надо прав. Чтобы максимально использовать возможности снегоходной приставки, эксплуатацию нужно проводить используя сани-волокуши.

Размеры и вес приставки к мотоблоку снегоход

На примере рассмотрим технические характеристики снегоходной приставки СП-МБ-2, которую можно подключить к мотоблоку «Нева». Подвеска изготовлена катково-склизового, комбинированного типа. Способна буксировать сани, весом 200 кг. Способна перевозить два человека. Вес мотоприставки, вместе с двумя гусеницами составляет 37 кг. В собранном состоянии, учитывая гусеницы, габариты приставки составляют : 1000Х600Х340 мм.

Эту приставку можно использовать не только зимой, но также в межсезонье. Мотоблоком с гусеничной приставкой можно пользоваться осенью, чтобы передвигаться по бездорожью. Также допустимо пересекать водные преграды, глубина которых составляет 30 см (на такой высоте расположен двигатель на мотоблоке).

Всю зиму ездил на данной приставке. Использовал для этого мотоблок Нева МБ-2, с установленным двигателем Субару 7,5. Единственное, что изменил на мотоблоке — ремень и шкивы на меньший размер. В результате выросла скорость до 20 км/час. Довольно таки бодро тащит двоих человек и некоторое барахло, хотя немного медленнее. Поэтому на рыбалку пешком уже не хожу. Минус конструкции — при резком повороте гусеницы слетают.

К этому легко приноровился, поэтому сейчас не тревожит. Еще один минус — использование болтов М6 на ведомом валу, для передачи усилия.

Поэтому они периодически срезаются. Не получилось найти в Саратове каленные болты. Хотел рассверлить до 8 мм, но побоялся, что станет более ломким вал. Сани-волокушки, довольно хорошего качества. Но все-таки поменял все болты на более длинные, чтобы применить контргайки. Конструкция очень интересная, и на рыбалку зимой добираться стало намного удобнее.

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом. Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

транспортерная лента шириной от 22 см.;
металлические шины для усиления;
деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

Конструкционные отличия

Гусеницы для мотоблока Нева в разы упрощают транспортировку груза, передвижение самой техники. Гусеничный модуль закрывает значительную поверхность, мотоблочное устройство едет более ровно, обеспечивает наименьшее давление на дорогу и не буксует на усложненных грунтах. Аппарат на гусеницах может функционировать даже в непогоду, а в солнечную он отличается великолепной маневренностью.

Ухаживать и пользоваться модулем на гусеницах несложно, а соорудить его можно самостоятельно. Главное понимать, что, когда мотоблочное устройство имеет в комплекте именно гусеницы, его скоростной режим будет меньше, но незначительно.

Обратите внимание! Способность техники передвигаться по сложным почвам, транспортировать значительные веса и даже чистить дороги от снежного покрова увеличивается. Мотоблоки на гусеничном ходу в другом абсолютно не отличаются от стандартных мотоблочных аппаратов:

Мотоблоки на гусеничном ходу в другом абсолютно не отличаются от стандартных мотоблочных аппаратов:

Движок подходит 4-тактным с возможностью автоблокировки оси, чтобы техническое средство смогло развернуться, при этом, не оборачиваясь по кругу.
Есть также требование обязательного обустройства водяного охлаждения, которое справиться с перегрузками, из-за которых движок чрезмерно нагревается.
Гусеничный модуль такого типа наиболее эффективен, чем с воздухоохлаждением.
Система сцепки, КПП и редукторная у конструкции стандартной модели. Управлять надо при применении рукояти.

Делая гусеницы к мотоблоку своими руками, необходимо знать, что если конструировать их очень высокими, то центр тяжести мотоблочного аппарата изменится, и он станет иметь проблемы, при поворотах, и даже нагибаясь вбок. Надо вторую ведомую ось делать длиннее на 2 см. Также применив втулку получится расширить базу колес, уже имеющуюся у мотоблочной конструкции.

Устройство гусеничного модуля

На данный момент существует два варианта изготовления гусеничного модуля. Какие у них конструкция и особенности?

Первый вариант

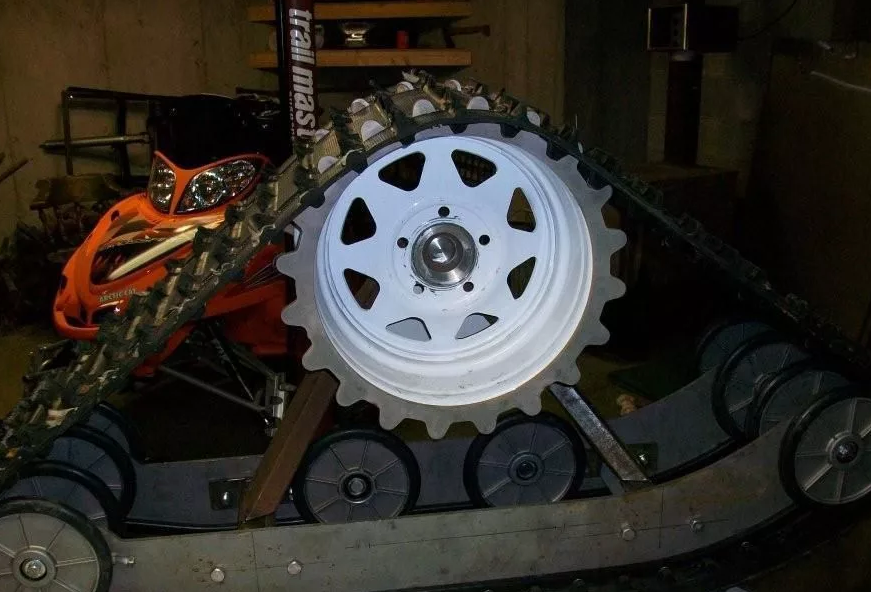

Гусеничный модуль представляет собой ось. Внизу к этой оси подсоединены 4 ролика. Эти ролики служат для создания напряжения на гусеничной ленте.

С левого и правого края имеется 2 шестерёнки, которые попадают в пазы гусениц и служат для натяжения гусениц и приведения модуля в ход. Шестерёнки передвигаются в горизонтальной плоскости при помощи специального каркаса, который после установки крепится при помощи болтов.

С одной стороны к валу с шестерёнками приварена шестерёнчатая передача.

При помощи цепи шарнирная передача приводит в движение всю гусеничную установку.

Гусеничная лента имеет V образные вставки. Эти ставки должны устанавливаться остриём V по направлению движения мотоблока.

Второй вариант

Это конструкция имеет несколько другой внешний вид. Вместо колёс устанавливается большая шестерёнка, которая крепится на ось, а внизу на раме установлены 8 роликов (по два с каждой стороны ленты). Они держат гусеничную ленту в натянутом состоянии и позволяют мотоблоку Нева передвигаться без перебоев.

Натяжение ленты регулируется поднятием и опусканием шестерёнки.

Гусеничная лента в этом случае такого же вида.

Гусеничная приставка продаётся уже в готовом виде. Благодаря этому нет необходимости собирать её на месте. И можно исключить поломки связанные с неправильной сборкой.

Он продаётся в разобранном виде, как в целом выглядит и работает такой гусеничный модуль для мотоблока Нева, смотрите на видео:

Во что его можно переделать

Для создания переделок из мотоагрегата нужны лишь элементарные знания механики и наличие инструмента. Крепкая конструкция блока, очень удачно разработанная инженерами, позволяет модифицировать агрегат.

Наиболее распространенными являются следующие типичные конструкции:

снегоход;
мини-трактор;
вездеход или каракат;
болотоход;
квадроцикл;
мотособака;
газонокосилка;
отвал;
картофелекопалка;
картофелесажалка.

Мини-трактор, пожалуй, самая популярная самоделка. Данная конструкция имеет больший уровень комфортабельности, по сравнению с мотоагрегатом. Здесь нужно учесть фактор смещения центра тяжести. Данная проблема решается при помощи установки второй ведомой оси и увеличения передней. Мини-трактор часто дополняется прицепом.

На базе мотоблока можно сконструировать квадроцикл или каракат.

Мотособака

Переделать агрегат можно в мотобуксировщик, который способен тянуть волокуши, перевозить снасти и рабочие инструменты. Чтобы самостоятельно собрать мотособаку, необходимо дополнительно приобрести некоторые запчасти. Рама конструируется из квадратной трубы, а рычаги управления — из круглой. Готовый агрегат имеет небольшую скорость, но получается очень маневренным.

Лодочный мотор

К корпусу лодки нужно лишь прикрепить мотоблок, а вместо фрез поставить алюминиевые лопасти, которые должны располагаться в одной плоскости с валом (перпендикулярно движению). Верхние части лопастей будут перемещаться по воздуху, нижние опустятся в воду. Это дает возможность развивать достаточно высокую скорость.

Дровокол

Заготовка дров кажется легкой только на первый взгляд. Однако для этого необходимо обладать выносливостью и немалой силой. Дровокол из мотоагрегата — это удобное и простое приспособление, с которым даже подросток может справиться. Недорогое устройство позволяет сэкономить время, избавиться от однообразного и тяжелого труда.

Гусеничный модуль для мотоблока

Гусеничный модуль для мотоблока — это приставка, которая даст возможность преобразовать свою технику в снегоход или мотобуксировщик. Причем сделать это можно будет в считанные минуты.

Для изготовления гусеничного привода к мотоблоку своими руками может понадобиться чертеж.

Под брендом «Крутец» выпускаются гусеничные ленты, которые независимо от мощности и веса культиватора, подойдут к мотоблокам любого производителя. У них прочная рама, и они могут эксплуатироваться в любой сезон. Приставка устанавливается на мотоблок с помощью ключей.

К известным приставкам на мотоблоки можно отнести отечественные «Рысь», «Муравей» и «Буран». К импортным относятся: Talon 380, Talon WTи др.

Что касается гусеницы, сделанной своими руками, то нужно помнить, что большой ее высоте повышается центр тяжести агрегата. Это грозит неустойчивостью и опрокидыванием на поворотах и проблемных участках. Для устойчивости нужно повысить дополнительную ось.

Если колесная база узкая, то ее нужно расширить. На ведущий вал надо установить втулку. Ее можно приобрести в любом магазине автомобильных запчастей.

Он просто не справится с большой нагрузкой. Идеальными являются мотоблоки с водяным охлаждением. Мотор при таком охлаждении не перегревается.

Гусеницы для мотоблока позволяют любителям активного отдыха зимой — рыбакам и охотникам — добираться до необходимого места беспрепятственно. На такой машине также можно перевозить различные грузы, сено или дрова.

Отзывы о самодельных гусеницах положительные. При самостоятельном изготовлении гусениц нельзя экономить на мелочах и деталях, в противном случае мотоблок получится ненадежный. Или нужно приобретать самодельные приставки у мастеров, которые не раз занимались изготовлением гусениц к мотоблокам.

Если вы не уверены в своих силах, лучше приобрести готовую приставку. Ее минусом является только высокая цена.

Гусеница из автомобильных покрышек

Гусеничная самоделка из автомобильных шин – самый часто встречающийся способ самостоятельного изготовления навесного оборудования. Для этого выберите покрышки, желательно от больших грузовых авто, учитывая также форму и рисунок протектора. Это поможет избежать взаимодействия с грязью, песком и снегом в дальнейшей эксплуатации.

Для гусеничного мотоблока нужно обрезать шину так, чтобы осталась сама беговая лента, то есть избавиться от бортов. Для этого потребуется хорошо наточенный нож (используется, преимущественно, сапожный).

Такая работа, конечно же, займет много времени и терпения, так как процесс довольно кропотливый. Чтобы упростить себе задачу, периодически смазывайте поверхность ножа мыльным раствором. Далее следует обработать изнаночную сторону покрышки, посредством срезки лишних слоев. Кроме того, можно самостоятельно спроектировать гусеничные грунтозацепы.

Преимущество данного вида самодельных гусеничных приставок в том, что сама покрышка изначально представляет собой замкнутый контур. Это уменьшает вероятность ее разрыва или повреждения во время работы. Недостатком же является то, что фиксированная ширина шины позволяет охватывать достаточно небольшую поверхность грунта. Но это не беда ‒ покрышки можно и удвоить, и утроить на усмотрение владельца.

Гусеницы для мотоблока

Многие производители сельскохозяйственной техники предлагают на выбор покупателя не только колесные агрегаты, но и гусеничные. Но, если в домашнем арсенале уже имеется мотоблок на колесах вполне реально иметь гусеницы для мотоблока, как запасной вариант.

Особенности использования

Каждый уважающий свой труд земледелец знает, что значит иметь в хозяйстве такую технику. Этот незаменимый агрегат необходим не только в летний, но и в зимний период.

Модифицировав гусеничный ход для мотоблока, вы можете превратить машину в более маневренную и способную работать даже в плохую погоду.

Конечно, можно приобрести уже готовое приспособление, что чревато большими затратами, или узнать как сделать гусеницы на мотоблок своими руками, учитывая приведенные ниже факторы:

Гусеницы изготавливаются из разных материалов, главное, чтобы они подходили к конкретной модели машины.
Следует учитывать то, что в современных устройствах используются маломощные двигатели, а потому и гусеничная приставка должна быть достаточно легковесной.
Гусеничный движитель для мотоблока одевается на 4 колеса поэтому, если в наличии двухколесная техника, ее следует трансформировать в четырехколесную.
Наиболее популярными производителями таких устройств считаются фирмы «Буран», «Рысь», «Муравей» и «Talon 380».

Чтобы понять, как работает конструкция, стоит посмотреть видео мотоблок на гусеничном ходу.

Мотоблок на гусеничном ходу

Преимущества и недостатки

Как и любая другая техника, гусеничные мотоблоки имеют свои плюсы и минусы:

Уменьшение давления на грунт за счет перераспределения нагрузки.
Большая маневренность и высокая проходимость.
Достаточно экономичным вариантом считается сконструированный гусеничный модуль для мотоблока своими руками.
Уход и эксплуатация не требуют от хозяина определенных технических знаний.

Следует знать, что используемые цепи необходимо иногда регулировать для нужного натяжения и проверять их монолитность, а трущиеся запчасти смазывать машинным маслом.

Гусеницы для мотоблока. Чертеж 1

Способы модернизации мотоблока

Приобретая гусеничную приставку от производителя, в первую очередь, следует знать ее технические данные. Существуют универсальные приспособления зима – лето.

На примере можно рассмотреть видео мотоблока Нева на гусеницах СП-МБ-2 с техническими характеристиками:

Длина – 1000 мм.
Ширина – 600 мм.
Высота – 340 мм.
Вес – 37 кг.
Скорость – 15-18 км/ч.

Перед тем как начать строить гусеничный модуль для мотоблока своими руками, необходимо обзавестись чертежом, упорством и терпением. Кроме такого механизма можно еще разработать гусеничный привод. Все зависит от фантазии человека, ведь многофункциональное устройство может быть полезным как в обработке почвы, так и в сборе угля.

Что касается инструментов, то могут понадобиться:

дрель, болгарка и электролобзик,
болты, гайки и гаечные ключи,
цепи, шлифовальная лента и проволока,
сапожный нож и отвертки,
сварочный инструмент.

Все зависит от того, из какого материала будет конструкция.

Гусеничная приставка к мотоблоку своими руками может быть выполнена из транспортерной ленты и цепи. Это довольно простой вариант, не требующий использования специальных инструментов и станков. Края такой ленты необходимо обработать, чтобы предотвратить обтрепывание, затем прошить леской с шагом 1-2 см, используя специальные шарниры. Такая гусеничная лента легко и быстро ремонтируется и прослужит довольно долго.
Гусеницы на мотоблок своими руками из цепей и ремней с клиновидным профилем. Для этого ремни с профилем нужно соединить с цепями с помощью винтов или заклепок, используя грунтозацепы. Это тоже довольно простой вариант конструкции гусеничного типа, не требующий особых затрат денег и времени.
Самодельные гусеницы для мотоблока из автопокрышек для внедорожника считаются идеальным вариантом. Протектор такой резины имеет хорошее сцепление как с обледенелой поверхностью, так и с мокрой или заснеженной. Здесь следует удалить борта колеса так, чтобы осталась одна протекторная лента. Для этого можно использовать сапожный нож и смазывать его периодически маслом или мыльным раствором. Внутреннюю сторону нужно обработать, срезав лишние слои. Преимущество такой ленты заключается в замкнутом контуре, что уменьшает вероятность разрыва. Недостатком считается трудоемкость процесса и ограниченная ширина, что вполне можно исправить, удвоив протектор.

Гусеницы для мотоблока

Обзор
Характеристики
Видео
Отзывы

Мотоблок на гусеницах можно сделать и своими руками. Интернет пестрит фото и видео материалами с самодельными вариантами мотоблочных гусеничных движителей. Однако, если проанализировать цены в профильных магазинах, и посмотреть, сколько стоят гусеницы на мотоблок, то вывод напрашивается сам собой – намного дешевле купить гусеницы для мотоблока в готовом виде, чем тратить время и свои силы на их изготовление.

Одним из отечественных производителей «гусеничных колёс» для лёгких и тяжёлых мотоблоков, представленных на нашей интернет-витрине, является фирма «Крутец». Название бренда – не производная от слова «крутой». Оно связано с географическим обозначением, где территориально расположено производство. Тем не менее, для гусеничных блоков «Крутец» всё же допустимо использовать подобное прилагательное.

Гусеничные модули Крутец подходят для лёгких и тяжёлых мотоблоков, масса которых не превышает 180 кг

При заказе важно указывать марку и модель мотоблока, форму и диаметр выходного вала. Выпускается две модификации ВГД, различие которых заключается в длине валов ведущих колёс

Гусеницы Крутец устанавливаются на мотоблоки с круглым выходным валом, диаметром 25 и 30 мм, или с шестигранными валами – 24 и 32 мм.

Универсальный всесезонный гусеничный модуль состоит из прочной стальной рамы, четырёх пар резиновых опорных катков, ведущей звезды, диаметром 46 см, на 28 зубьев и «бурановской» гусеницы (38 см), разрезанной помолам. Таким образом, ширина гусеничной ленты составила 19 см, а её минимальная площадь соприкосновения с поверхностью равняется 0.2 м². Масса одного ВГД – 35.5 кг, соответственно, общий вес комплекта – 71 кг.

Главное и неоспоримое преимущество гусеничных движителей Крутец – их самостоятельный и очень простой монтаж/демонтаж на любые модели отечественных и импортных мотоблоков. Гусеницы Крутец легко установить на мотоблоки Нева и Салют, Целина и Угра, Фаворит и Каскад, Луч и Ока, Кадви и Кайман, Патриот и Тарпан, МТЗ и Агро, а также на китайские, итальянские и другие мотоблоки, независимо от их габаритов.

Минимальный клиренс мотоблока на гусеницах Крутец (расстояние от поверхности передвижения до оси движителя) составляет 29 см, общая площадь опоры двух «гусеничных колёс» (пятно контакта) – 0.4 м², общий вес – 71 кг. Мотоблок на гусеницах Крутец допускается эксплуатировать в любое время года: по снегу и грязи, по траве и песку, по болотистой местности и асфальту, а также по другим типам поверхностей.

Мотоблочные гусеницы Крутец – уникальная возможность превратить любой садовый агрегат в мотобуксировщик. Если к мотоблоку прицепить телегу, получится транспортёр, а использование коммунального навесного оборудования или адаптера позволит эксплуатировать мотоблок как гусеничный минитрактор. По сути, это относительно дешёвый тюнинг мотоблока своими руками, не требующий изменений базовой конструкции.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Материалом для самоделки могут послужить:

обычная транспортерная лента и втулочно-роликовая цепь;
автомобильные покрышки;
ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Процесс изготовления делится на несколько этапов:

Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.
