Как рассчитать винтовую лестницу из металла

Скрытые возможности винтовых лестниц

Винтовая лестница, хоть и занимает мало места, однако может служить и хранилищем различных предметов, вещей. Вернее, не сама лестница, а пространство под ней.

Кабинет или хотя бы стол под ней, конечно, не поставишь, но предусмотреть там систему хранения – вполне возможно.

• Под пролетом можно установить полки для книг, для посуды.
• Там может поместиться небольшой шкаф для хранения зонтов, хозяйственных мелочей, обуви.
• Если лестница на второй этаж идет из кухни, нишу под ней можно использовать, как винный или посудный шкаф.

Единственный момент, который нужно продумать в дизайне винтовой лестницы на второй этаж и ниши под ней, это способ обойти опору.

Если в доме есть пожилые члены семьи или дети, ограждение должно быть обязательно, а ступеньки не должны быть скользкими. Винтовая лестница ажурна и легка. Она кажется неустойчивой и ненадежной, но при соблюдении технических норм будет прочной и прослужит долго. Ну и напоследок подборка самых красивых винтовых лестниц под великолепную музыку.

(1 голосов, оценка: 5,00 из 5)

Тонкости проектирования: как рассчитать лестничный марш

Расчет винтовой лестницы – процедура, требующая усидчивости. Только 100%-но правильные вычисления превратят вашу идею в красивую и безопасную конструкцию. Для удобной работы над проектом винтовой лестницы желательно составить предварительную схему с ее размерами, и уже по ней проводить все расчеты. В проведении таких работ хорошим помощником могут стать специальные строительные калькуляторы – программы, позволяющие качественно произвести все расчеты винтовой лестницы даже онлайн. Они просты в использовании, имеют интуитивно понятный интерфейс и превратят работу над проектом в настоящее удовольствие.

Если же программы в онлайне вам недоступны, можно приобрести диск с таким лицензионным софтом. Эта выгодная покупка позволит с помощью компьютера создавать качественные чертежи строительных конструкций по заданным параметрам ширины, высоты, диаметра и др. показателям, которые вводятся в специальные окна программы.

Расчет лестничного марша следует начинать с вычисления площади участка, отведенного под обустройство межэтажной конструкции. Этот важный показатель является основным для определения минимального диаметра винтовой лестницы, а также дальнейших вычислений габаритов конструкции. После этого следует перейти к определению высоты элемента интерьера (Н). Для этого, как уже было указано в таблице, измеряют расстояние от полового покрытия первого этажа до второго, учитывая и толщину перекрытия. Здесь же следует определиться с точками входа-выхода, что позволит на чертеже определить угол, под которым будет закручиваться лестничный марш.

Данные расчеты помогут и при создании бетонной конструкции

Завершив эти предварительные измерения, следует вычислить количество ступеней. Для примера используем условный расчет винтовой лестницы с диаметром 2000 мм (радиус — 1000 мм), высотой 3500 мм и вертикальным углом закручивания в 360 градусов. Получаем: R = 1000; Н = 3500; ω =360°.

Важно учесть, что все измерения и вычисления параметров для чертежей с применением формул производят исключительно в миллиметрах!

Алгоритм вычислений такой:

1. Вычисляем L — длину марша по линии подъема с помощь выражения 2π*R1, где R1 равен 2/3 наружного радиуса ступеней, поскольку основная линия подъема составляет 1/3 радиуса:
2. Делим полученную длину на глубину проступи ступени(h1), к примеру, 22 см:

Округлив результат, получаем 19 ступеней, но с учетом того, что верхняя ступенька совпадет с полом верхнего этажа, отнимаем одну ступень. Получается, нам необходимо 18 ступеней.

Чем вернее расчеты – тем красивее винтовая лестница

Знание количества ступеней поможет правильно определить их вешнюю и внутреннюю глубину. Для этого необходимо разделить внешнюю или внутреннюю длину окружностей лестницы на полученное выше число. Глубину проступи около центральной опоры можно определить положенными 10 см, а внешнюю вычислить:

Таким образом получаем:

h1 внеш = 6280/19 = 0,330 м = 330 мм – это глубина проступи по внешнему краю.

Определяем высоту подступенка (при наличии), разделив высоту лестницы (Н) на все то же число ступеней:

Исходя из того, что в винтовых конструкциях подступенок обычно не используют, можно скорректировать расстояние между ступеньками в сторону увеличения промежутков. Во время корректировки следует проверить на соответствие полученных результатов эталонным размерам, согласно которым удвоенная высота ступеньки в сумме с ее глубиной должна вписаться в промежуток от 60 до 65 см.

Для уверенного проведения вычислений рекомендуем просмотреть в режиме онлайн обучающее видео, посвященное этому вопросу. Для сверки полученных результатов желательно воспользоваться любой программой для расчета винтовой лестницы .

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).

Окружность винтовой лестницы.

На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.

Расчет ступеней винтовой лестницы.

Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605:17=271 мм и высотой 3000:18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.

Учет человеческого шага при расчете ступеней.

Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.

Расчет глубины проступи винтовой лестницы.

Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 мм.
Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.

Верхняя площадка винтовой лестницы.

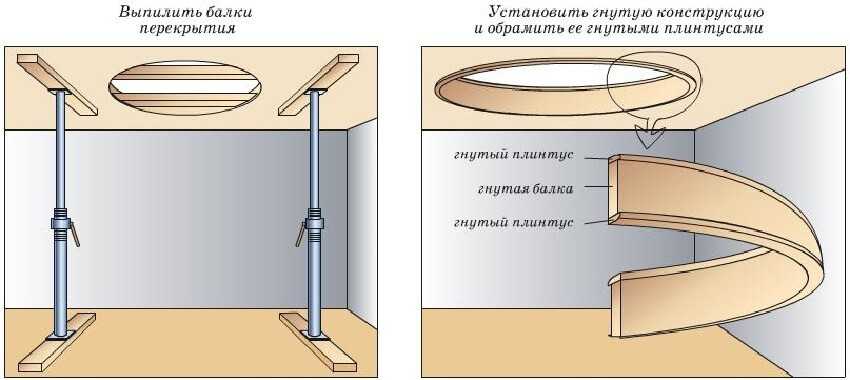

Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.

Размеры проема винтовой лестницы.

В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей

В ней детально рассмотрены важные моменты установки винтовой лестницы.

Лестница на второй этаж на маленькой площади

При установке лестницы в небольшом доме или двухуровневой квартире, очень важно, чтобы лестница не только сочеталась со стилевым оформлением, но и отвечала некоторым требованиям. А именно:. А именно:

А именно:

Очень важно учитывать особенности жильцов дома. В первую очередь, лестница не должна быть крутой

Кому хочется при неосторожном движении свалиться вниз? Желательно оборудовать лестницу перилами

И еще один важный фактор – высота ступеней

Кому хочется при неосторожном движении свалиться вниз? Желательно оборудовать лестницу перилами. И еще один важный фактор – высота ступеней. Пожилым людям или маленьким детям будет очень нелегко подниматься по высоким

Пожилым людям или маленьким детям будет очень нелегко подниматься по высоким.

К сожалению, из-за нужды в экономии места, лестницы приходится делать очень крутыми: 45-75 градусов, а глубина ступеней при этом не слишком большая. Поэтому, для безопасности и удобства, рекомендуется установка перил или хотя бы ручек, за которые можно удобно держаться при спуске или подъеме.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

Типы винтовых лестниц

Винтовые лестницы различаются по типу:

• 1 тип. Лестницы со ступенями, имеющими форму клина и опирающимися одним краем на окружающие лестницу стены, а другим крем – на серединный столб, являющийся опорой. При таком типе строительства опорный столб выполняется из каменной кладки, а может составляться из утолщений самих ступеней.
• 2 тип. Лестницы, ступени которых держатся только на центральном столбе. Ступени таких лестниц выступают консольно из опорного столба, поэтому крепления делают максимально прочными для такого варианта конструкций.
• 3 тип. Лестницы без опорного столба. В представленной конструкции ступени монтируют в тетивы (боковые загнутые плоскости лестничного пролета). Последние переходят в несущие перила. Такая лестница выглядит особенно красиво и в то же время конструкция сложна для исполнения.
• 4 тип. Ступени лестницы четвертого типа опираются на мощный центральный столб, который является единственным несущим звеном всей конструкции. В отличие от второго типа лестниц в данном варианте ступени не соединяются по бокам друг с другом. Из-за увеличенной нагрузки этот столб выполняют исключительно из металла. Диаметр несущей трубы – минимум 5 см.

При непостоянном использовании винтовой лестницы, например, для выхода на чердак дома, используются уменьшенные конструктивные модели, но в любом случае соблюдают десятисантиметровое расстояние между кромкой лестницы и стеной (просвет лестницы). При игнорировании этого обязательного правила при строительстве рука идущего по лестнице человека может быть травмирована.

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

• имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
• размеры и площадь под постройку лестницы;
• уровень безопасности конструкции;
• толщина стен, к которым будет монтироваться лестница;
• окружающий интерьер в помещении, где будет размещаться конструкция.

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

несущие стены должны выдерживать лестничную конструкцию;
опорные части должны устанавливаться под определенным углом и на специальную поверхность;
важно выдерживать рекомендуемое расстояние между ступеньками;
перила должны выдерживать определенную нагрузку в 400 Н;
необходимо выдерживать правильное расстояние между тетивами;
между пролетами также должно быть необходимое расстояние;
марши должны иметь зазор и одинаковый уклон.

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкции	Из чего могут состоять (варианты)
Несущая конструкция	Тетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов.
Ступени	Ступени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.
Ограждения	Ограждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене

Проектирование лестницы

Составляя чертеж, необходимо заранее определиться, как вы будете использовать свободное пространство. Если вы собираетесь самостоятельно делать все замеры и расчеты винтовой лестницы, то перед составлением плана вам нужно учесть основные конструктивные особенности этого элемента интерьера. Ниже представлен типовой вариант винтовой лестницы.

Для частного дома с маленькими детьми и пожилыми людьми также следует:

• оборудовать лестничный пролет дополнительной защитой (удобными ручками, противоскользящей дорожкой);
• устранить или снизить количество опасных элементов;
• повысить безопасность конструкции, правильно подобрав материалы и составив план.

На видео: ошибки проектирования лестницы в деревянном доме.

Плюсы винтовых лестниц

Важно при этом помнить, что ступени винтовой конструкции не
очень широкие и при достаточно крутом подъеме, это становится источником повышенной
опасности

Следовательно, по такому сооружению рекомендуется ходить не очень
быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно,
устроив надежные поручни

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности)

Компенсировать этот недостаток можно,
устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Проведение проектирования винтовой лестницы

Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

Она отлично подойдет в качестве лестницы на:

• Второй этаж;
• Мансарду;
• Чердак.

Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

Материалы для лестниц

Выбирая материал для лестницы, прежде всего необходимо смотреть на его прочность, а также долговечность, ведь лестничная конструкция должна служить не меньше самого дома.

При выборе материала для ступеней следует учитывать его:

• истираемость;
• устойчивость к температурным перепадам, а также влагоустойчивость;
• реакцию на солнечные лучи;
• устойчивость к воздействию бытовой химии;
• противоскользящие свойства.

Кроме того, надо приобретать материал, на котором не оставалось бы следов от обуви.

Деревянные лестницы

Важно!Если для ступеней выбирается древесина, нужно иметь в виду: покупать следует лишь дерево твердых пород — орех, тик, ясень, клен, бук или дуб. Причем, у каждой породы свои особенности. Это тоже надо учитывать

Это тоже надо учитывать.

Так, например, клен склонен к растрескиванию и желтизне со временем. На дубе могут оставаться масляные следы. А бук не подходит для помещений с повышенной влажностью, поскольку может в таких условиях деформироваться.

Нет хуже ступеней из сосны! Это дерево мягкое, и на изделиях из него остаются следы даже незначительного механического воздействия.

Не слишком подходит для изготовления ступенек и лиственница. Она, конечно, много прочнее сосны и обладает блестящими декоративными свойствами, но дорога и очень сложна в обработке, а также в монтаже, поэтому ее «минусы» явно перевешивают «плюсы».

Металлические лестницы

Лестницы, выполненные целиком из металла, редко ставят внутри домов. Чаще устанавливают комбинированные конструкции, в которых металлические элементы сочетаются с деревом и/или стеклом.

Выбирая домой лестницу из металла, надо учесть, что стойкостью к коррозии, долговечностью и надежностью отличается нержавеющая сталь. Поэтому лучше, чтобы детали такой лестницы были выполнены именно из нее. Хромированная сталь, например, уже не так прочна и долговечна. А латунь быстро потемнее и потеряет визуальную привлекательность. Анодированный же алюминий красив и не ржавеет, но уязвим для механических повреждений.

Каменные лестницы

Каменные ступеньки выполняются чаще всего из гранита или кварцита. Такие служат очень долго, не теряя целости и внешней привлекательности. Правда, гранит имеет свойства накапливать радиационный фон, поэтому приобретать его лучше с дозиметром, особенно, если отовариваться на «стихийном» строительном рынке. Плюс этот камень «тянет» тепло, так что и не посидишь на нем, и босиком особенно не походишь.

Обратите внимание!Красавец-мрамор быстро истирается. К тому же он достаточно опасен: по нему, особенно если он влажный после уборки, даже идти опасно, настолько он скользкий. Так что лучше воздержаться от приобретения этого материала на ступеньки

Так что лучше воздержаться от приобретения этого материала на ступеньки.

Идеальным вариантом для оформления ступеней домашней лестницы будет искусственный камень с его многообразием расцветок и великолепными эксплуатационными характеристиками.

Стеклянные лестницы

Интерьеры хай-тек и модерн в частных загородных домах отлично дополняют оригинальные лестничные конструкции со ступенями из стекла — закаленного или ламинированного. Однако, выбирая этот материал для своей лестницы, необходимо обеспечить защиту таких ступеней с торцов, иначе со временем там могут образоваться трещинки.

Обратите внимание!Акриловое стекло, несмотря на его прочность и легкость, для лестничных ступеней лучше не использовать, поскольку этот материал склонен к образованию царапин и желтизны. С годами лестница, оснащенная такими ступенями, будет выглядеть «сильно поношенной», неопрятной. Сегодня, благодаря многообразию дизайнерских решений и наличию на рынке широкого ассортимента строительных материалов, потенциальные домовладельцы могут выбрать лестницу по вкусу и финансовым возможностям

Главное, чтобы такая конструкция соответствовала задуманному интерьеру и возможностям застройщика

Сегодня, благодаря многообразию дизайнерских решений и наличию на рынке широкого ассортимента строительных материалов, потенциальные домовладельцы могут выбрать лестницу по вкусу и финансовым возможностям. Главное, чтобы такая конструкция соответствовала задуманному интерьеру и возможностям застройщика.

Винтовая лестница: какой диаметр выбрать?

При расчете размеров винтовой лестницы первым делом нужно измерить габариты проема в перекрытии (это необходимо для того, чтобы определить длину проступи) и расстояние между соседними этажами (для получения информации о нужном количестве ступеней).

Кроме того, важно заранее продумать угол закручивания конструкции. При прохождении полного круга по лестнице, наверху движение заканчивается в том же месте по горизонтали, где оно начиналось внизу

Если конструкция будет находиться в центре помещения, вход и выход можно сделать в любом месте.

Но если она будет располагаться возле стены или в углу, то нужно обязательно обратить внимание на направление вращения и определить точки входа и выхода. В некоторых случаях придется отказаться от вращения конструкции на 360° и за основу придется взять другой угол

В домах с мансардой важно учитывать высоту до перекрытия, для того, чтобы конструкции мансарды не создавали проблем при перемещении по лестнице и выходе с нее. Перед началом строительства конструкции нужно составить проект, где будет указана длина проступи и общее количество ступеней

Перед началом строительства конструкции нужно составить проект, где будет указана длина проступи и общее количество ступеней.

Допустим, нужно изготовить винтовую лестницу с поворотом на 360°, диаметром 2 метра и высотой 3 метра.

Расчеты в этом случае выполняются по следующей схеме: для нахождения длины окружности по линии движения применяется формула L = 2πr (r = 2R/3), потому что средняя линия движения по лестнице располагается на расстоянии 2/3 от радиуса лестницы.

В итоге получается, что длина окружности составит L = 4πR/3, то есть, 4×3,14×1000/3, что дает в результате расчетов 4187 мм или 4,19 метров.

При помощи таких вычислений можно получить развертку конструкции, соответствующую обычной одномаршевой лестнице.

Заданная высота от пола до потолка верхнего этажа — 3 метра. Получается, что наиболее оптимально принять высоту ступенек 150 или 200 мм, в этом случае количество подъемов будет 15–20.

Для 15 подъемов понадобится 14 ступенек. Последняя одновременно является лестничной площадкой. Следует заметить, что расчет нужного количества ступенек производится обычным методом подбора.

Нужно просто поделить высоту этажа на некоторое примерное количество подъемов и посмотреть, какие в итоге получатся размеры ступенек и соответствуют ли они нормативу, то есть ширине обычного шага человека. Требования по безопасности можно найти в интернете и использовать при проектировании.

Все ступени винтовой лестницы забежные и оставляются открытыми, то есть без подступенков, поэтому рассчитывать размеры последних не потребуется.

Незначительное увеличение проступей никак не скажется на конструкции и нижняя ступенька всего лишь чуть глубже зайдет под верхнюю.

Ступени обычно нанизываются на стальную трубу с диаметром 5 сантиметров. Для повышения жесткости стойки и фиксации ступеней на нужной высоте между ними вставляются металлические гильзы и шайбы.

На основании проведенных расчетов определяется общий диаметр конструкции.

Купить винтовую лестницу можно на нашем сайте.

Функциональная винтовая лестница: чертежи и количество ступеней

Прежде чем выполнить проект винтовой лестницы, стоит правильно все рассчитать, а также определить количество ступеней. Именно поэтому, на основе полученных данных будет разрабатываться и возводиться конструкция.

Для возведения лестницы нужно определить:

• Количество ступеней;
• Высоту подступенка;
• Размеры и расположение ступенек.

Изначально нужно определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступенек. Обязательно должно быть нечетное количество для большего комфорта передвижения. Отсчет должен идти сверху вниз. Верхняя ступенька должна выступать в качестве площадки, а ее размеры нисколько не отличаются от остальных имеющихся элементов.

Для определения оптимальной высоты подступенка нужно разделить полученное расстояние от потолка и до пола на количество ступенек. Идеальным вариантом будет высота ступени в пределах 15-20 сантиметров.

Деревянные винтовые лестницы своими руками ‒ Сборка конструкции

Перед тем, как приступить к монтажу, нужно определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Решив эту задачу, можно спокойно приступать, к выполнению пошаговой инструкции:

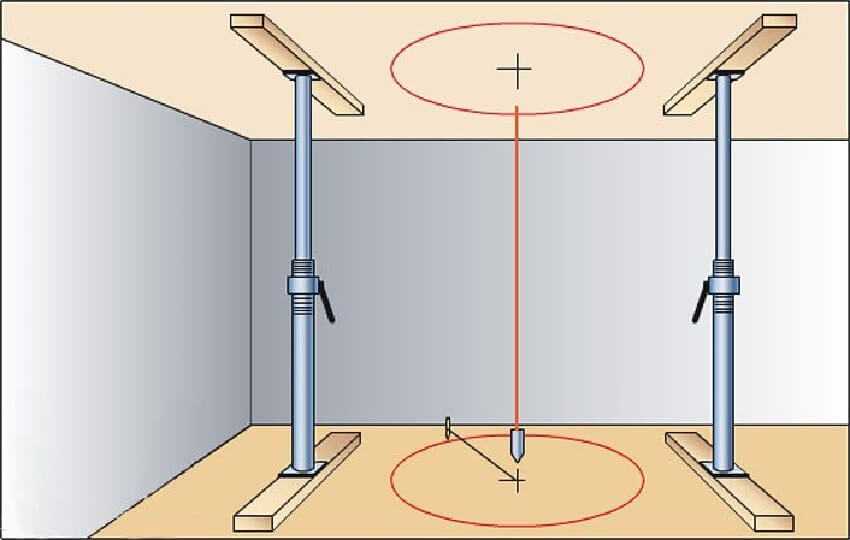

1. Нанесите на потолке разметку, установив центр окружности.
2. Отвесом, спроецируйте центр нарисованной на потолке окружности на пол. Это будет место установки опорного столба.

Определение центра для опорного столба

Вырежьте, в перекрытие, окружность требуемой формы и сделайте, декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие мероприятия, зависят от особенностей опорной стойки:

1. Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
2. Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
3. На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
4. При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
5. Верхняя ступень крепится к полу второго этажа.
6. После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
7. Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
8. Затем крепится плинтус, если это предусмотрено проектом.

Деревянные винтовые лестницы на второй этаж – это приемлемое дизайнерское решение, для стильного коттеджа или двухэтажной дачи

И неважно, какой вариант конструкции выбрали, дорогой или эконом-класс, конечный результат, в любом случае, вас не разочарует
