Угловой камин своими руками

Угловой камин: простота и компактность

Угловой камин в помещении выглядит очень непринужденно Последнее время камин стал использоваться не как конструкция для обогрева, а скорее как элемент декора. Если ваш дом только строится или уже построен для камина, о котором вы мечтали, всегда найдется место. Большие и массивные камины довольно сложно установить в маленьком помещении, тем более что они обладают сложной внутренней конструкцией. Этого нельзя сказать про угловые конструкции, которые подойдут даже для самых маленьких комнат, ведь они занимают совершенно незначительную площадь. Несмотря на свою компактность, такой камин способен принести в дом максимум тепла и уюта.

Размеры декоративного камина

Размеры, угловой камин под которые определяется согласно площади помещения для декоративных установок, также могут определяться исходя из следующих советов и рекомендаций:

Выбранное для установки и монтажа конструкции помещение должно иметь подходящие размеры. Как правило, габариты печи не должны превышать одной двадцати пятой гостиной;

В первую очередь рекомендуется покупать саму топку

Электрические очаги являются универсальными

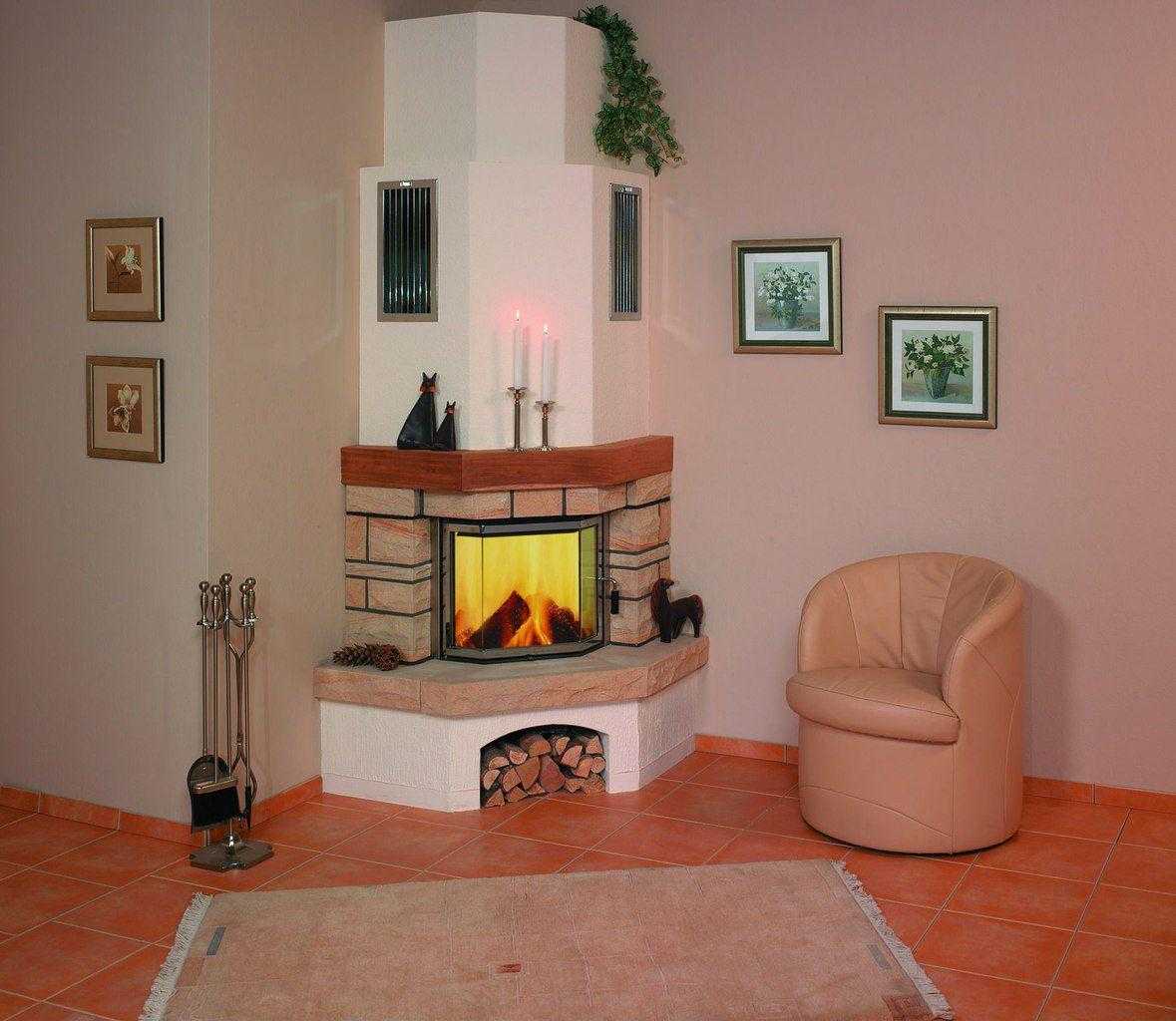

Миниатюрный угловой камин для дома или квартиры

• Поскольку в очаге фальш-каминов не горит настоящее пламя и конструкция не нагревается, вполне можно её сделать не только дополнением и украшением к интерьеру, но и добавить определённой функциональности. Для этого оборудуйте обрамление различными стеллажами, столешницами или полками, на которых можно расставить книги, аксессуары и другие необходимые, полезные мелочи;
• Если в декоративный портал вы хотите установить покупную электрическую или био топку, все расчеты производятся согласно существующим установочным размерам. Если портал покупной, найти его установочные габариты можно в прилагающейся при покупке инструкции-руководстве. Для самодельных обрамлений, все замеры делаются своими руками, подобрать подходящий по размеру очаг в данном случае достаточно непросто и вполне возможно сделать его получится только под заказ.

Фото угловых каминов в различных интерьерах вы также можете просмотреть в этой статье.

Как рассчитать размеры топочной камеры

Для того чтобы рассчитать размер камина углового и его топочной камеры придерживайтесь следующих правил:

• Для расчета такого параметра как ширина, понадобится сложить ширину самой топки и его боковых частей, а также сложить консоли обрамления;
• Для расчёта высоты складывается высота дровницы, каминных полочек и других декоративных элементов;

Габариты металлического очага прямоугольной формы

Соотношение топки к параметрам покупного обрамления

Общие габариты очага и портала

Материалы для строительства

Вот что необходимо подготовить:

1. Кирпич. Тело камина не подвергается высоким термическим нагрузкам (КПД составляет всего 10% — 20%), поэтому применять для его строительства печной кирпич не обязательно — сгодится и обычный красный марки от М200 и выше. Только не следует брать облицовочный: он обожжен недостаточно, поэтому высокую температуру переносит плохо. Внутреннюю часть топливника следует выкладывать огнеупорным шамотным кирпичом (выдерживает температуры до 1600 градусов) или хотя бы жаростойким печным (до 800 градусов).
2. Песок. Лучше брать горный, так как он является угловатым и содержит минимум органических примесей.
3. Огнеупорная глина. Также не должна содержать органических примесей, которые можно распознать по хорошо слышному приятному или неприятному запаху (чистая глина почти не пахнет).
4. Портландцемент марки 200 или 300.
5. Щебень.
6. Арматура.
7. Рубероид или иной гидроизолирующий материал.
8. Уголок стальной равнополочный.
9. Дымовая заслонка.
10. Колосниковая решетка.
11. Искроуловитель (металлическая сетка, одеваемая на оголовок трубы).
12. Отделочные материалы и декор — согласно предпочтениям владельца.

При расчете необходимого количества кирпича учитывайте, что из целого блока часто удается получить только одну полноценную половинку. Поэтому каждые полкирпича на порядовке следует считать как целый кирпич.

Схема камина с прямым дымоходом

Для приготовления раствора составляющие берутся в таком соотношении:

• песок: 8 частей;
• глина: 8 частей, если тощая, и 4 части, если жирная;
• вода: 1 часть.

Должна получиться смесь, похожая на густую сметану. Ее качество проверяют путем обмакивания мастерка или гладко оструганной палки (подойдет держак от какого-либо инструмента): после стекания основной массы раствора на предмете должен остаться ровный слой толщиной около 2 мм.

Если вместо этого вы видите толстый слой комковатой массы — добавляйте песок и воду; если же в слое раствора образовались прорехи, то есть смесь местами сошла почти полностью — нужно добавлять глину.

Строительство углового камина

Размеры камина углового (в сантиметрах)

Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.

Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.

Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.

После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.

Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.

Меры для оптимизации укладки

Есть несколько существенных нюансов, которые следует учитывать перед началом работ. Это поможет избежать распространенных ошибок, характерных для тех мастеров, которые впервые возводят камин своими руками. Итак, ниже представлены рекомендации, основанные на опыте множества строителей:

1. Отнеситесь внимательно к расчету необходимого количества кирпичей. Лучше запастись материалом с небольшим избытком, чем остаться без него на завершающем этапе работы.
2. Дровница, если предусмотрена проектом, закладывается при строительстве фундамента.
3. Лучше сразу проверять каждый ряд с отвесом и уровнем, чем позже заметить перекос, который будет сложно исправить.
4. На прилегающей стене удобно отмечать карандашом номера рядов, чтобы не сбиться со счета.
5. Для защиты пола у топки делается небольшой настил из кровельной стали.

Пошаговый порядок укладки камина своими руками

Для примера возьмем схему камина с топкой такого размера:

• ширина корпуса (портала) — 62 сантиметров;
• высота портала — 49 сантиметров;
• глубина топливной камеры — 32 сантиметра;
• дымоход строим сечением 26х26 сантиметров.

Заднюю часть топливной камеры сделаем из половинок кирпичей, а боковые — из целых.

Подбор нужного чертежа или самостоятельное его изготовление

Можно начертить самому, а можно скачать готовые из интернета схема и подробные чертежи. Даже есть с фото каждого ряда.

При выборе места следует учесть то, чтобы дымоход не врезался в подстропильник. Заранее надо предусмотреть все нюансы, где будет поддувало, задвижка, чтобы потом не переделываться или не делать дымоход с изгибом. Ниже на схеме пронумерованная порядовка для самостоятельного возведения камина.

Облицовка камина — это финишная работа, но ее тоже надо определить в самом начале. К примеру, вы выбрали, чтобы кладка и была финишной облицовочной частью — это называется кладка под расшивку, тогда надо выбрать красный керамический ровный и делать ровные швы при кладке.

Пример, как сделать камин с кирпичной топкой:

1. Жаропрочный, он же шамотный кирпич для возведения топочной части. Марка кирпича должна быть не ниже М200.
2. Красный обычный кирпич в количестве 250 штук, это без дымохода. Обычно берут с запасом, потому что некоторые могут быть треснутыми или поломаются в процессе работы.
3. Просеянный песок, гравий, вода, цемент. Это для заливки фундамента.
4. Доски для опалубки фундамента.
5. Раствор для кирпичной кладки.
6. Рубероид, толь для гидроизоляции фундамента.
7. Колосниковая решетка.
8. Поддувало.
9. Дверца для закрытия камеры поддувала.
10. Заслонка или, как обычно называют, задвижка.
11. Арматура или проволок для армирования.
12. Проволока диаметром 0,8 миллиметров для увязки.
13. Асбестовая веревка.

Необходимые инструменты для строительства камина своими руками:

1. Кельма или, как ее обычно называют, мастерок для работы с раствором.
2. Правило.
3. Рулетка.
4. Маркер.
5. Маленькая болгарка.
6. Пассатижи (плоскогубцы).
7. Ведро.
8. Строительный уровень, веревка, отвес.
9. Дрель с миксером.
10. Резиновый молоток.
11. Обычный молоток для сколачивания опалубки.

Обустройство фундамента

• Дно котлована глубиной, равной фундаменту дома, утрамбовать;
• Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
• Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
• Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
• Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
• Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
• Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
• В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

Подготовка проекта

Чтобы построить угловой камин своими руками, необходимо разработать ряд инструкций, которые будут определять ход работ. Такие инструкции называются проектом. В него включается описание модели, используемые инструменты и материалы, чертежи камина в разных плоскостях, а также подробная схема кладки корпуса камина.

Готовые проекты, которые были разработаны профессиональными мастерами, позволяют построить камин любой сложности. Чтобы воспользоваться ими, необходимо выбрать подходящий по внешнему виду и производительности вариант. Многие ресурсы, которые специализируются на вопросах каминной и печной кладки, предоставляют платные проекты по персональному заказу.

Нарисованная модель камина

Самостоятельная подготовка включает в себя расчеты основных габаритов камина. Как ни странно, но к этим габаритам не относятся внешние размеры. Перечислим основные требования, которые предъявляются к устройству.

• Для эффективного сгорания топлива и обеспечения вывода продуктов требуется разность давлений в дымоходе. Хорошая тяга является прямым показателем правильного выполнения всех монтажных работ.
• Функции обогрева камина должны обеспечить выделение тепла, достаточным для того, чтобы комната наполнилась теплом в течение часа.
• Выделенное тепло должно быть направлено в помещение, а не выводиться через дымоход наружу.

Реализация всех этих требований возможна при грамотном сочетании размеров топки камина с размерами отапливаемого помещения. Существуют готовые таблицы, в которых указаны параметры топки, которые по некой математической формуле зависят от линейных размеров помещения. Необходимо подобрать максимально подходящее значение площади и воспользоваться табличными данными. Если такой возможности нет, тогда все расчеты придется сделать самостоятельно.

Пример таблицы с размерами каминов

Для вычисления основных габаритов нужно запомнить несколько элементарных формул. Площадь топочного отверстия = площадь комнаты : 50. В строгом смысле, данная формула должна устанавливать зависимость площади от объема помещения, ведь высота комнаты существенно влияет на количество энергии для нагревания. Указанный вариант расчет предполагает некий запас мощности.

Для конкретных размеров каминного отверстия придется решить несложное уравнение и подобрать высоту и ширину, которые в долевом соотношении определяются пропорцией 2:3. Полученные конкретные результаты используются при вычислении глубины топки, которая составляет 2/3 части от высоты проема.

Следующим узлом, который подлежит расчету, является дымоход. Здесь важна не столько его длина, сколько размер части, выступающей над кровлей крыши. При достаточном удалении от конька пользоваться нужно следующим правилом. Линия, проведенная через конек и верхнюю точку дымохода, составляет угол 10° с горизонтальной линией. Естественно, что такой принцип даст весьма приблизительные результаты, так как измерить этот угол точно без спец приборов нет возможности.

Как правильно сделать декоративный камин

Декоративные камины пользуются популярностью среди жителей многоквартирных домов. Конструкция представляет собой муляж традиционного портала, который может быть изготовлен из любого материала: из коробок, картона, фанеры, пенопласта и гипсокартона. Имитация огня создает уютную и теплую атмосферу.

Для создания фальш камина вам потребуется создание эскиза в полноразмерную величину, который потом переносится на материал. На рисунке должно присутствовать подробное описание деталей камина.

Если у вас есть под рукой картонная коробка из-под бытовой техники, например телевизора, данный предмет подойдет для создания будущего портала. Удалите все лишние детали, которые остались после переноса рисунка на картон и скрепите коробку с помощью степлера.

Строительный скотч поможет вам заклеить все стыки. Канцелярский нож потребуется для вырезания самой топки. Можно вырезать только верхнюю и боковую сторону, загнув картон вглубь топки. Данное действие способствует созданию каминной полки, которая также закрепляется скотчем.

Затем можно крепить будущий камин к стене. Украшать портал мощно обычными обоями или же самоклеящейся пленкой. Верхняя часть конструкции декорируется с помощью пенопласта или же картона.

Большинство способов изготовления схожи между собой. Первоначально рисуется чертеж, затем следует перенести изображение на материал и перейти к изготовлению основания.

Для такого камина не потребуется фундамент, потому что он выполняет только декоративную функцию, не обогревая помещение.

К тому же, фальш кармин обладает небольшим весом.

В качестве украшения можно использовать экран, на котором присутствует изображение пламени. Некоторые люди приобретают специальные дорогие приборы, которые позволяют имитировать пламя и звук потрескивающих дров.

Некоторые люди решаются изготовить камин из обыкновенной коробки из-под бытовой техники и оклеивают конструкцию обоями, другие же предпочитают использовать пенопласт на основе картона, и украшают свое творение полочками, свечами на батарейках.

Подобные конструкции могут украшаться любыми способами, в зависимости от вашей фантазии. При помощи такого варианта вы сможете создать эксклюзивный вариант портала в своем жилище, вспоминая уроки труда в школе. Воспользуйтесь уже готовым вариантом для создания декоративного камина своими руками или же придумайте свой способ.

Подготовка материала

Этап подготовки определяет темпы последующих работ. Если к постройке камина тщательно подготовиться, то все остальные работы можно выполнять не отвлекаясь. В качестве материала, необходимого для возведения камина из кирпича своими руками, используется красный огнеупорный кирпич. Но сама топка, где будет происходить непосредственное сгорание дров, обкладывается шамотным кирпичом. Кроме этого, можно составить список дополнительных материалов.

Небольшое сооружение для создания в доме уюта

• Рубероид, он необходим для обеспечения гидроизоляции фундамента.
• Армирующая сетка или другой подходящий материал для заливки фундамента.
• Металлические уголки, обеспечивающие перекрытие топки.
• Песок, глина, цемент или готовая смесь для кладки печей.
• Задвижка дымохода и дверца поддувала.
• Материалы для внешней отделки.

Для строительства разных частей камина требуется различный по составу раствор. Фундамент заливается раствором из цемента и песка. Доля цемента здесь может варьироваться от половины до четверти. Кладка топки и корпуса камины не подразумевает использование цемента. Глина и песок в долях 1 и 3 соответственно образуют огнеупорный состав. При строительстве дымохода в аналогичный раствор добавляется цемент и известь.

Приготовление глиняного раствора является целым искусством. Сначала нужно подобрать правильный сорт глины, обладающий нормальной жирностью. После этого глина вымачивается, измельчается и смешивается с песком. Чтобы сэкономить время, желательно воспользоваться готовой смесью. Даже профессиональные мастера сегодня уже не прибегают к самостоятельному приготовлению глиняно-песчаных смесей.

Это интересно: Как сделать откосы из гипсокартона на окна — объясняем вопрос

Дизайн гостиной с электрокамином фото

Как уже упоминалось выше, конфигурация и размеры гостиной комнаты, ее интерьерное решение, а также необходимость дополнительного обогрева и подсветки обуславливают выбор модели электрического камина. Современный рынок каминного электрооборудования предлагает разные модели на любой вкус и кошелек. Поэтому для гостиной любого интерьерного стиля можно выбрать свой электрокамин.

В целом, основные сочетания «модель камина – стиль зала» таковы:

Для больших (от 25 м2) гостиных в классическом стиле или стиле ампир, подойдут каминокомплекты с порталом строгой прямоугольной формы, декорированным под натуральные материалы.
В залах, выполненных в роскошных стилях типа барокко и рококо, гармонично смотрятся камины с порталами, украшенными позолоченной лепкой.
Для небольших гостиных в стиле прованс и кантри подойдут угловые и островные камины с декором, имитирующим дерево, камень и т.п.
Для маленьких гостиных в стиле кантри, прованс и эклектика идеальны мобильные камины-печки.
В залах стиля хай-тек, бионика, модерн и т.п. отлично смотрятся настенные встроенные камины сдержанной цветовой гаммы и лаконичного исполнения без украшений.
Для просторных комнат в технологичных стилях хороши настенные панорамные камины.

Кроме того, расположить электрокамин надо так, чтобы дать возможность членам семьи и друзьям разместиться у камина, образовав полукруг. Это залог приятного и спокойного общения.

Основные типы угловых электрокаминов

Давно уже минули те времена, когда электрообогреватели имели неприглядный внешний вид, сушили воздух и выбивали пробки. Современные модели компактны, удобны и полностью безопасны. Всего разделяют несколько типов электрических каминов: угловые, фронтальные, встраиваемые в декоративный портал и переносные.

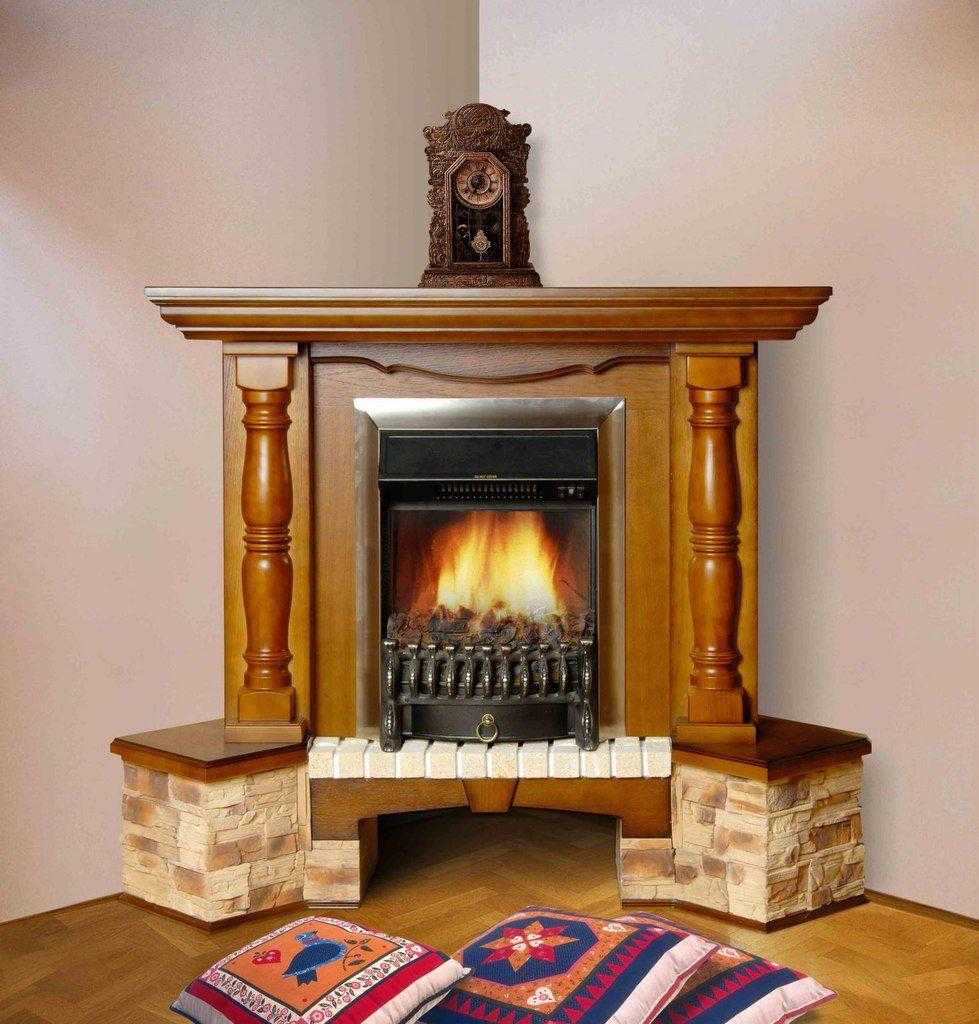

Образец углового электрического камина

Электрокамины также разделяются по видам, бывают:

• Декоративные очаги, имитирующие топку обычного камина;
• Обогреватели, выполненные в форме камина и оснащенные одним или несколькими нагревательными элементами;
• Универсальные модели, включающие в себя обе функции, а также дополнительные опции.

Нагревателями служат ТЭНы, установленные внутри топки. Направление конвекционных потоков регулируется рефлектором, по-простому – отражателем. Мощность ТЭНов обычно не превышает 2 кВт, поэтому электрокамин можно без опаски включать в исправную бытовую электросеть, выделив для него отдельную розетку. Современные модели часто оснащаются регулятором нагрева, плавным или ступенчатым, а также контроллером, позволяющим изменять мощность нагрева в зависимости от заданной программы или температуры в помещении.

Имитация живого огня – декоративная функция электрокамина. Реалистичность очага очень сильно зависит от цены электрокамина: недорогие модели обеспечивают равномерное подсвечивание топки, а более современные и дорогие имитируют мерцающее пламя, дым, запах и даже треск поленьев.

Как происходит имитация живого огня?

В простых моделях установлена одна или несколько цветных ламп, освещающих декоративные пластиковые или керамические угли и поленья. Лампы могут располагаться в нижней части топки или в самих поленьях. Свет от них равномерный, без отблесков, и эффекта живого огня не дает. Более дорогие модели оснащены поворотным отражателем, заставляющим свет мерцать, давая отблески и тени. Такой камин уже больше похож на настоящий, но при ближайшем рассмотрении он, конечно, проигрывает ему в декоративности.

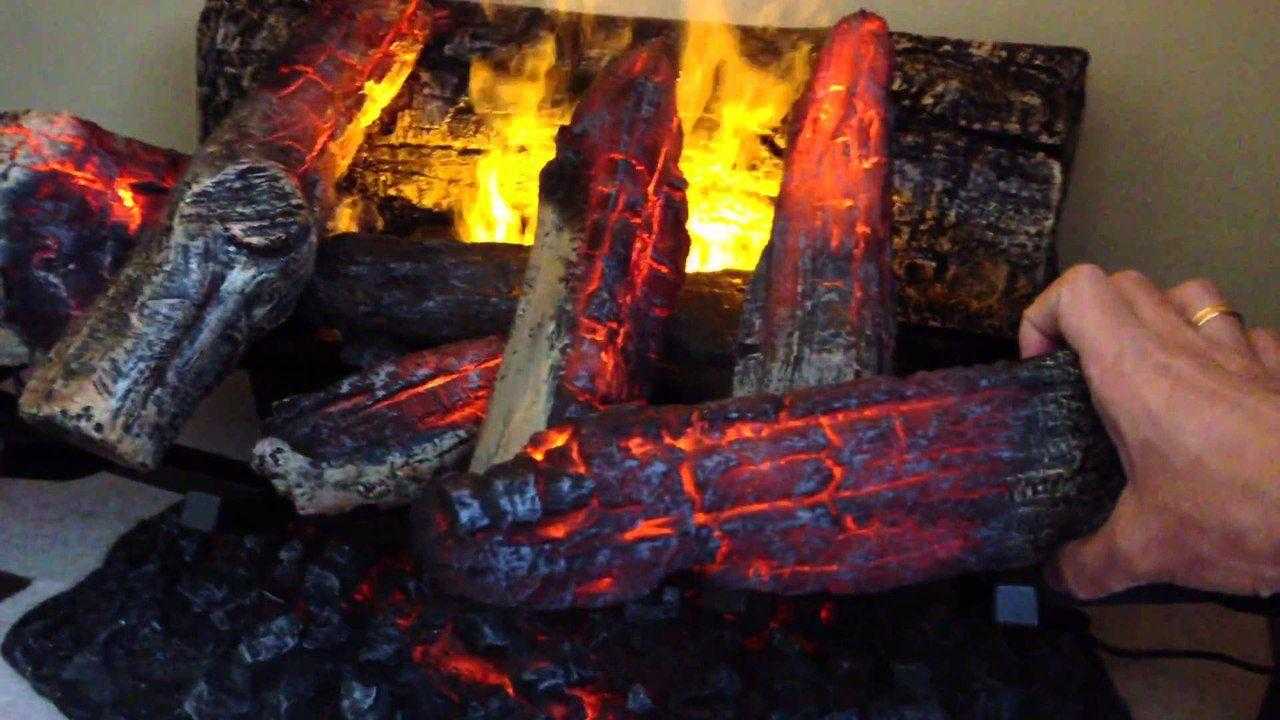

Образец огня в декоративном камине

Наибольшую реалистичность дают электрические камины, угловые и фронтальные, оснащенные имитацией живого огня и дыма. Такие модели, кроме мерцающей подсветки поленьев, оснащены вентилятором и узкими полосами шелка или фольги, а также системой отражателей. Потоки воздуха, направленные снизу вверх, заставляют ленты колыхаться, а мерцающая подсветка и отражатели придают «пламени» объем. От испарителя в это же время в топку подается водяной пар, создавая эффект дыма. Для звукового эффекта – шума пламени и потрескивания дров – в камины встраиваются специальные устройства — краклеры. Эту опцию можно приобрести как в комплекте, так и дополнительно. Полного сходство с горением натуральных дров можно достичь, применив также ароматизаторы с легким запахом натурального дыма.

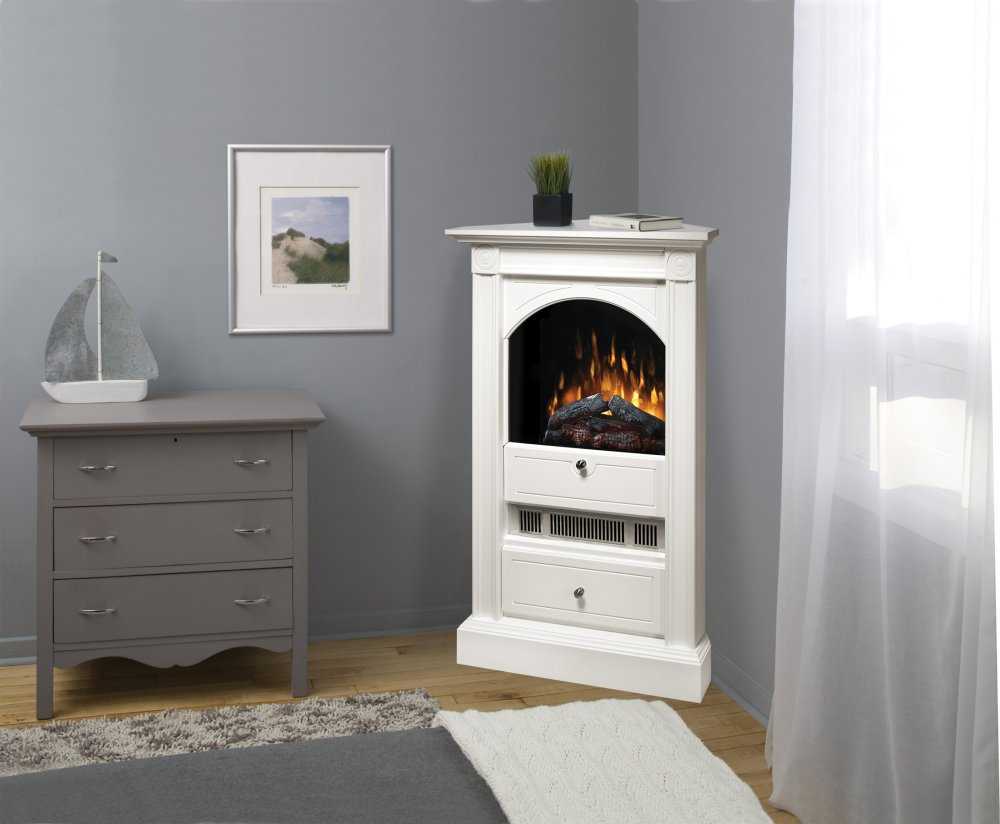

Угловой электро камин в спальне

По типу исполнения электрокамины могут быть:

• Отдельно стоящие, в виде печки-буржуйки или чугунного камина;
• Встраиваемые, так называемые камины-кассеты;
• Камины, встроенные в готовый портал;
• Настенные – их можно просто закрепить на стене на любом уровне.

Первые три типа каминов могут быть как фронтальными, так и угловыми. Если вы подобрали идеальное месте для камина в городской квартире или в небольшом дачном домике — снимите точные размеры и смело отправляйтесь в магазин!

Создание проекта

В идеале планировать место под установку камина нужно на стадии закладки фундамента дома. Если это не было сделано, при проектировке в уже готовую постройку нужно производить расчёты так, чтобы дымоход не вышел в балку кровли.

Как спроектировать?

На обычном листе бумаги набросать внешний вид, общий эскиз и оценить, как в задуманном варианте будут смотреться угол и вся комната.

Расчёт размеров играет решающую роль в безопасности всей конструкции. У качественно спроектированного камина хорошая тяга. Она обеспечивает лёгкость разжигания огня, исключает задымление внутри помещения, препятствует уходу тепла через трубу, в том числе — в периоды, когда камин не используется.

Кроме того, важна высокая теплоотдача – прогрев помещения должен быть равномерным и быстрым.

Чертежи отображают следующие размеры:

Топочная часть	Глубина очага	Дымоход
Площадь комнаты делится на 50, получается площадь топки. Соотношение высоты к ширине топочного окна в идеале должно составить 2:3.	Оптимально 0,5 — 0,3 от её высоты. Меньший размер приведёт к задымлению, больший – уходу жара через трубу.	Правильное дымовое отверстие составляет 1/10 – 1/15 площади топливной части. Труба круглого сечения имеет диаметр выше 150 мм, квадратного – 140х140 мм. Высота – не менее 4 м (она выступает над самой высокой точкой крыши примерно на 50 см)

Определиться с порядовкой. Мы рассмотрим разные варианты кладки ниже.

Материалы и инструменты

• огнеупорные кирпичи 250х120х62 марки М200 или выше (не забудьте прибавить 15% к расчётному количеству);
• мелкий песок;
• огнеустойчивая глина;
• 2-6 мм щебень;
• цемент;
• прутья арматуры сечением 8-10 мм либо армирующая сетка;
• уголки из стали;
• гидроизоляционная плёнка;
• асбестовые листы;
• облицовочный материал;
• дымовая заслонка;
• искроулавливатель;
• задвижка;
• дефлектор;
• инструменты: лопата, мастерок, шпатель, молоток из резины, отвес, уголок, рулетка, шлифовальная машинка, правило.

https://youtube.com/watch?v=SKsmWFqIJCo

Рисуем проект углового камина

Прежде чем приступить к строительству углового камина в доме, необходимо составить подробный проект и выполнить чертеж. На чертеже должны быть отражены все элементы конструкции, проставлены размеры.

Если вы хотите увеличить габариты камина, сразу рассчитайте, сколько дополнительного материала на это уйдет и какая мощность камина при этом получится.

Ниже мы приводим схему кладки, где снование топочной камеры будет начинаться с шестого ряда. Вы же можете несколько изменить подобную конструкцию, в зависимости от назначения камина и личных предпочтений.

Если главной задачей углового камина является обогрев помещения, то топку необходимо делать низко, чтобы хорошо прогревался пол, забирая снизу холодный воздух.

Если же главным назначением камина служит декоративная функция, то можно приподнять топку над полом

Рассчитываем размер топочной камеры

От размеров помещения будут зависеть габариты камина, поэтому ниже мы приводим таблицу, которая подскажет, как правильно рассчитать размеры конструкции.

Площадь помещения необходимо разделить на 50.

Правильные пропорции каминной топки

Это значение и будет подсказывать, какой площади должен быть проем топочной камеры.

Например, для средней по размеру комнаты (20-25 кв метров) нужно делать камин с топкой шириной 0,5 м2.

Что касается общих габаритов конструкции, то идеальным является соотношение ширины и высоты 3:2.

Как говорилось выше, большое значение имеет глубина топливника. От нее напрямую будет зависеть эффективность обогрева. Придерживайтесь примерно следующих пропорций: глубина топливника = ½ или 2/3 от высоты топки.

Размер камина должен быть выдержан в определенной пропорции

Если вы ради декоративных целей решите увеличить объем и глубину топочной камеры, то учитывайте, что при этом значительно снизится эффективность обогрева комнаты.

Рассчитываем размер дымохода

Не менее важно правильно рассчитать размеры дымохода, так как от этого напрямую будет зависеть тяга. Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры. Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры

Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры.

Если дымоход имеет круглое сечение (например, если вы используете сэндвич трубы для строительства дымохода), то берите диаметр не менее, чем 150 мм.

Расположение дымоходной трубы на крыше относительно конька

При меньшем диаметре значительно снизится тяга.

Высота дымохода должна быть не менее 5 метров. Но если дом в 2-3 этажа, то ее придется, конечно, поднять. Здесь необходимо будет ориентироваться на положение конька крыши.

Ниже представлены определенные закономерности вывода дымохода, которые ориентированы на положение конька крыши.

Заложение фундамента

Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания

Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм

Основание дровяного камина закладывается согласно пошаговой инструкции:

1. Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
2. До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
3. Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
4. Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
5. Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.

По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

1. Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
2. Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
3. Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
4. После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
5. Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
6. Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете: Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.
