Описание
Камин дровяного отопления, благодаря своей структуре и характеристикам помогает сохранить тепло в помещении, на долгое время, но помимо этого он элегантно выписывается в интерьер и дизайн загородной дачи, коттеджа и даже квартиры.
Главными характеристиками и описанием таких конструкций являются следующие пункты, которые необходимо иметь в виду при покупке:
Мощность, подбирается исходя из требований метража помещения, при этом стоит учитывать, что 1 кВт сможет обогреть 10 кв.м.
Размеры и габариты выбираются из личных пожеланий, отталкиваясь от размеров комнаты, в которую он будет установлен, а также исходя из необходимой мощности.
Полезная сила печи является важной характеристикой, наличие, которого показывает возможность сэкономить на трате топлива (дров). Самый распространенный и достаточно удовлетворительный вариант – это 80% и выше.
Топливо для работы
Характеристика, которая дает возможность просчитать, сколько необходимо будет загрузить дров, пакетов, прессовки, угля или другого вида для работы камина и обогрева помещения.
Внешний вид и материал, из которого «очаг» изготовлен или чем именно он облицован. Наиболее удовлетворительным вариантом и одним из самых дорогих считается керамика или натуральный камень. Именно такой материал, а также облицовочные изразцы позволяют на долгое время сохранить тепло в печи и уменьшить процент теплоотдачи.
Диаметр выходной трубы, который обеспечивает безопасность работы камина, т.е. полное исключение попадание угарного газа в помещение. При расчетах стоит учитывать, что на 1кВт мощности дровяного камина необходимо 8 кв. см сечения трубы – это считается стандартной нормой.
Схема камина из кирпича с открытой топкой
Почему в процессе кладки камина делается такой напор на создание схемы? Все не так просто, ведь правильно сделанный чертеж, это уже часть успеха в выполненной работе. Именно от его составления зависит вид материала, его функциональность, и самое главное безопасность во время использования. Составить чертеж, не владея особыми навыками можно, достаточно взять за основу уже хорошо продуманные, готовые схемы. Если вы хотите составить профессиональную схему, рекомендуем просмотреть обучающие видео.
Схему камина с открытой топкой можно скачать в интернете или сделать самостоятельно с помощью специальной программы на компьютере
Схема камина из кирпича с открытой топкой сразу даст понять, с чего нужно будет начинать строительство, какими особенностями обладает данная печная установка, и какие виды работ предстоит выполнить. Поэтому схема очень важна, ведь даже самые опытные специалисты часто обращаются к своим заготовкам.
В конструкцию камина с открытой топкой входят:
- Портал;
- Дымоход;
- Зуб;
- Топка;
- Колосника (или поддувало).
Все эти элементы должны быть учтены и изображены на чертеже. Хочется отметить, что данный состав присущ и закрытой топке.
Следует помнить, что камины с открытой топкой из кирпича, хороши своей теплоотдачей, но только для малогабаритных помещений или комнат с хорошей вентиляцией. Только 20% энергии от топлива уходит на то чтобы повысит температуру в помещении. Кроме того такой вариант камина требователен в плане пожарной безопасности.
Этапы сооружения камина
Как и любой строительно-монтажный процесс, кладка камина из кирпича делится на несколько этапов
Обратите внимание, что к каждому этапу надо подходить с максимальной долей ответственности
Подготовительный этап
В первую очередь определяемся с местом установки и с созданием чертежей для нашего камина из кирпича. Если в этом деле вы небольшой специалист, то чертежи можно заказать мастеру. Хотя в Интернете можно найти большое количество рисунков и фотографий с эскизами стандартных установок. В принципе, если разговор идет о кладке камина своими руками, тогда вам не стоит подбирать или заказывать устройство сложные по конструкции. Лучше взять за основу небольшой простой камин, но облицевать его со вкусом, не пожалев на отделку денег. По-любому вы выиграете за счет снижения затрат на приобретение материалов для простой несложной конструкции.
Обращаем ваше внимание на предупреждение, которое мы обозначили сверху. Это габариты прибора, особенно топки
Здесь важно точно сопоставить габариты помещения с габаритами установки. И хотя камин является практически декоративным устройством, все равно он должен источать тепловую энергию
Размеры камина из кирпича – это немаловажный фактор правильной работы прибора.
Сооружение топки
Далее, в подготовительный процесс также входит закладка фундамента. Считается так, если камин имеет вес больше 700 кг, то под него отдельно стоящий фундамент просто необходим. Это должно быть прочное и надежное сооружение с армирующим металлическим каркасом. Если камин имеет небольшой вес, тогда можно соорудить постамент или залить небольшой толщины плитный фундамент прямо по перекрытию.
- Немаловажный этап в строительстве каминов – это приобретение материалов. Так как мы говорим здесь о печах-каминах из кирпича, то ваша задача правильно выбрать кирпич. Он должен быть полноценным, ровным, без изъянов. Стукните по нему молотком, звук должен быть чистым (не глухим и не звонким). Приблизительно на средний камин вам понадобится 250-300 кирпичей.
- Следующий материал – это кладочный раствор. Изготовить его можно своими руками. Для этого вам потребуется песок, цемент и глина. Песок обязательно просеивается, чтобы в нем не оставалось мусора, который снижает качественные характеристики самого раствора. Марка цемента или М200, или М300.
Сооружение конструкции
Итак, все готово, можно приступать к возведению
Обратите внимание вот на что – у вас есть чертежи, есть материалы, но камин, как и печь, имеет определенную схему кладки кирпичей. Чтобы понять, как и в какой последовательности класть, необходимо разобраться в порядовке прибора
Снизу на фото показана порядовка камина – это пошаговая кладка камина.
Порядовка
На фотографии изображены картинки в определенной последовательности, на которых показано, как класть каждый последующий ряд кирпичной кладки. Зная схему кладки камина из кирпича, практически невозможно допустить какую-то ошибку
Единственное, на что необходимо обратить внимание, это перевязь кирпичной кладки в каждом последующем ряду. Что такое перевязь? Это установка кирпичей таким образом, чтобы шов между кирпичами нижнего ряда обязательно попадал на середину кирпича из верхнего ряда
Если вас интересует более сложная конструкция, но традиционная, то вам необходима порядовка английского камина своими руками.
Разновидности конструкций каминов
Технология строительства дымохода
Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.
Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши
Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу
В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы
Правила выбора топки
Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.
Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.
Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию
Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки
Описание других популярных видов каминов
Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.
В магазине можно приобрести готовые камины следующих видов:
- Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
- Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
- Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
- Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.
Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.
Инструменты и приспособления
Изготовление камина-печи требует определенных принадлежностей. Самые необходимые:
- Печной кирпич.
- Жаростойкая глиняная смесь.
- Дверца с жаростойким стеклом.
- Чугунная дверь для топки.
- Железная дверь для дымохода и зольника.
- Топочные колосники.
- Поверхность для приготовления пищи. Чугунная плита должна иметь нужное вам количество конфорок.
- Уголки и угловая полка. Как правило, они изготавливаются из стали.
- Лист стали до 3 мм. Листы асбеста или базальта для теплоизоляции.
- Труба и детали для соединения дымоходного отверстия.
- Рулоны и доски гидроизоляции.
- Смеси бетона и грунта.
- Мешки с щебнем и песком.
- Керамический гранит или плитка.

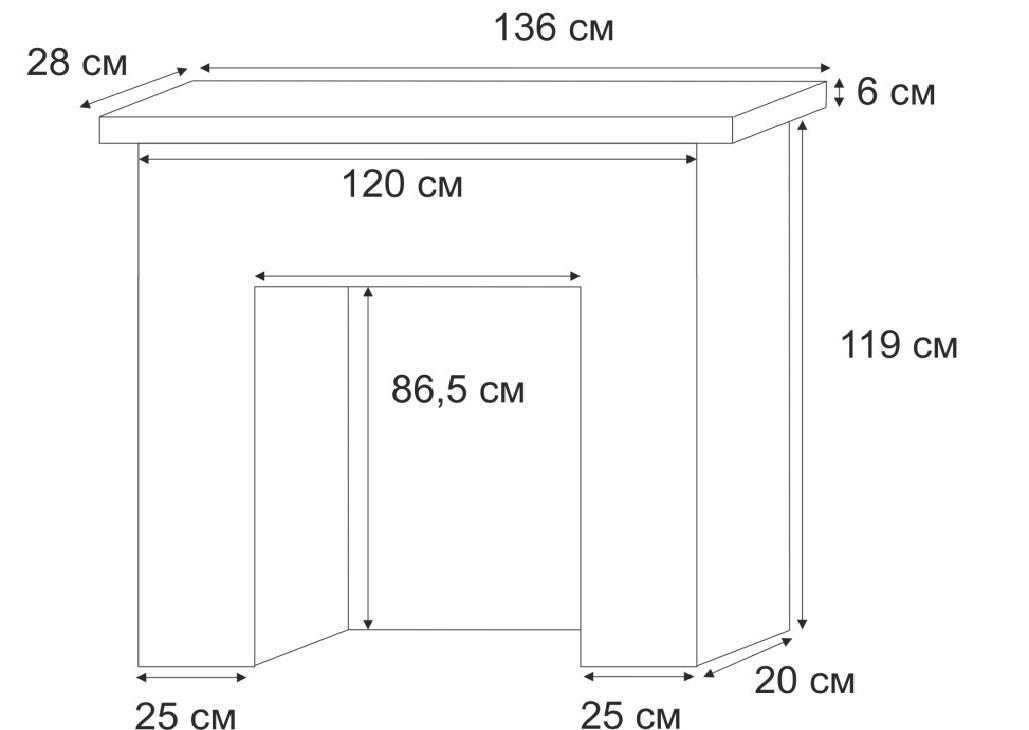

Расчет размеров
Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.
В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.
На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:
Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.
Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.
Чертежи камина
Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.
Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.
Материалы для камина
Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.
Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.
При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.
Оформление и декор для фальш-камина
В отделке стационарных конструкций лучше придерживаться общей стилистики помещения. Для приставных вариантов больше подходят нейтральные тона. Иначе теряется их преимущество в мобильности. К примеру, дизайн, который вы создавали для гостиной, не впишется в спальню или прихожую.
Идеи декора важно изучать еще на стадии разработки эскиза. В строительных магазинах можно приобрести много готовых элементов: багеты и молдинги из полиуретана, лепнина из гипса и т
д. Но, чтобы они органично смотрелись, нужно заранее просчитать их размеры на стадии эскиза.
Беспроигрышным вариантом оформления очага становится комбинация зеркал и огня. Зеркальной делают внутреннюю поверхность топки. Для имитации пламени используют свечи или электрическую подсветку. Отражения языков пламени усиливают реалистичность, делают интерьер более теплым и уютным.
Мы рассмотрели наиболее популярные варианты того, как своими руками сделать декоративный камин. Вам остается выбрать подходящую модель и собрать ее в своей квартире.
Камины своими руками чертежи и проектирование
Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.
Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.
Схема традиционного камина
Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.
Схема традиционного камина
Фото традиционного камина
Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.
Фото камина в деревенском стиле
Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.
Фото камина отдельностоящего
Или наоборот, для экономии места встроить в стену.
Камин встроенный фото

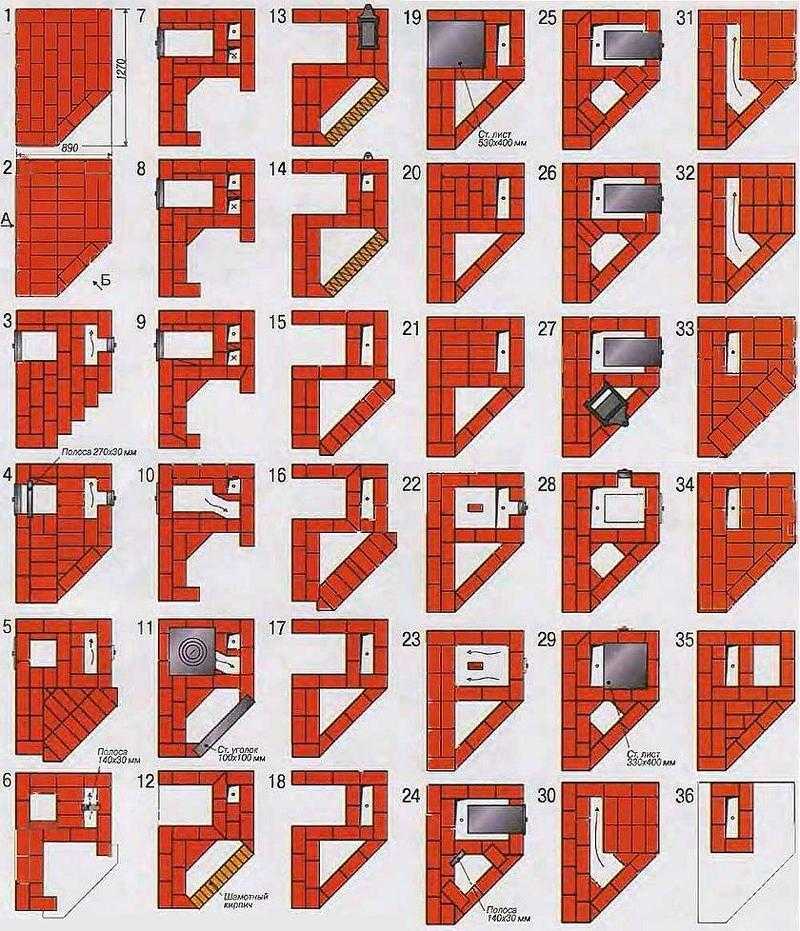

Порядовка угловая: схемы и фотографии
Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.
Схема углового камина
Фото углового камина
Очаг может иметь открытую или закрытую топку.
Фото углового камина с закрытой топкой
Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.
Схема углового печи-камина
Фото углового печи-камина
Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.
Схема стандартной печи-камина
Садовый очаг
Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.
Схема уличного камина для барбекю

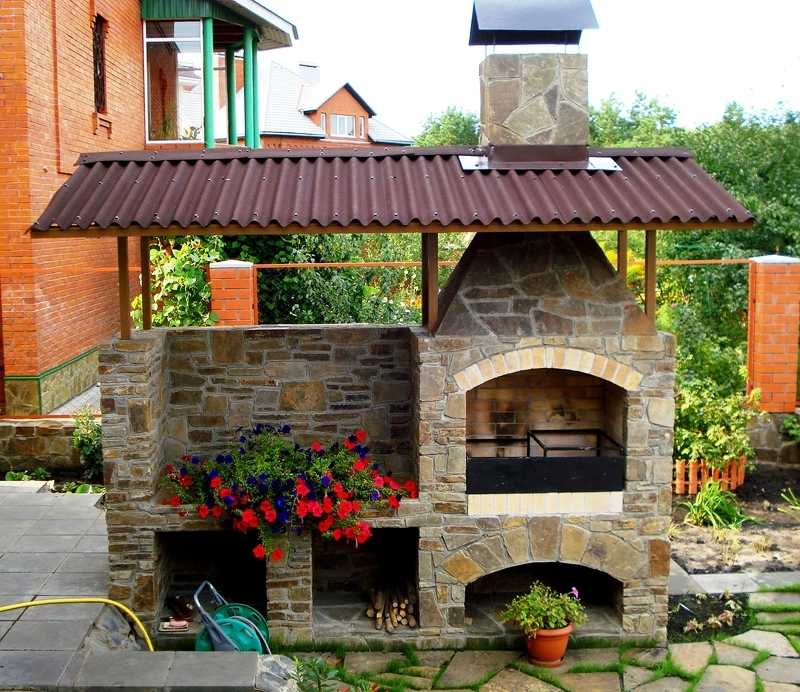

Фото камина-барбекю
С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.
Камин-барбекю с отделкой фото
Полезные советы и общие рекомендации для начинающих
Чтобы самостоятельно сделать не только красивый, но и прочный камин, надо придерживаться рекомендаций специалистов:
-
хотя снаружи фундамент застывает уже на 2-й день, внутри он еще непрочный, поэтому сразу возводить стены нельзя;
- сначала лучше поместить ряд кирпичей без раствора, посмотреть, как они ложатся, сделать необходимые обрезки и только потом их фиксировать;
- постоянно контролировать горизонтальность и вертикальность каждого ряда;
- раствор, на который укладывают элементы топки, готовится несколько дней, это связано с необходимостью просеивания и вымачивания глины;
- пользоваться мангалом можно только через 2 недели после завершения строительства, чтобы кладка окончательно затвердела.
Выбираем способ расположения
Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора
Однако не менее важно то, какой способ расположения в интерьере будет иметь печка
Основные способы размещения:
- Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;
- Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
- Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.
Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.
Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.
Особенности конструкции
При выборе камина учитывается:
- число и площадь жилых помещений в доме;
- этажность строения.
Так, камины с открытой топкой легко справятся с обогревом комнаты до 15 м2 , кроме того, такая конструкция разрешает приготовление пищи на огне, однако для домов с площадью комнат от 20 м2 устанавливают конструкции с закрытой топкой, монтаж которых способен обеспечить воздушное или водяное отопление практически всех помещений загородного дома.
Помимо малой эффективности каминных очагов с открытой топкой их использование требует строго соблюдения правил противопожарной безопасности, однако установка конструкций с закрытым порталом обязывает владельцев жилья к организации продуманной системы вентиляции, так как горение топлива в закрытом пространстве требует постоянного притока воздуха.
Благодаря закрытой топке, коэффициент полезного действия камина достигает 75٪. Кроме того, топки изготавливаются из материалов противостоящих коррозии и высоким температурам.
