Беседка своими руками: чертежи, схемы
Самым популярным материалом для строительства беседок для дачи считается металл и древесина. Упростить процесс сооружения деревянной конструкции можно, заменив деревянный пол бетонной стяжкой.
Прежде чем приступить к строительству необходимо:
- начертить детальный проект;
- рассчитать количество стройматериалов;
- составить смету.
Ниже представлены несколько схем беседок, созданных из различного сырья.
Если вы решили построить простую деревянную беседку, сделать это будет несложно. Такое сооружение будет основано на 4-х столбах, которые держат крышу. Чтобы избежать контакта древесины с бетоном, необходимо в период проведения бетонных работ вкопать в грунт отрезки асбестоцементной/металлической трубы. Установить из следует по углам конструкции и таким образом, чтобы на поверхность выступало минимум 20 см трубы. В данные опоры впоследствии монтируют деревянные основания беседки.
После этого к столбам крепятся продольные бруски. Наша цель создать легкую беседку для теплого сезона, поэтому ограждения высотой 90 см будет достаточно.
Для крыши понадобится брус с квадратным сечением 50х50 см. Из него нужно соорудить каркас: установить по периметру крыши обвязку и присоединить к ним стропильные ноги. Далее происходит набивка обрешетки и накрытие крыши любым кровельным материалом.
Чтобы максимально снизить количество отходов, следует тщательно просчитать размер беседки с учетом параметров цельных листов для крыши.
Например, при выборе шифера для кровли, идеальной длиной беседки будет единица кратная 1-му метру, а скат крыши –1,75 метрам. Перехлест соседних листов при этом будет равен 100-150 мм.
Создать беседку для дачи своими руками в максимально короткие сроки можно из поликарбоната. Что для этого понадобится? Металлический уголок с полкой 25 мм и 50 мм, полоса из металла и поликарбонат (2,1 х 6,0м).
Данное сооружение базируется из четырех, обваренных 25 мм уголком, угловых стоек. Кровля имеет арочную конфигурацию, для этого установив П-образную поддержку из полос и уголков.
Деревянную беседку можно накрыть плитами ОСБ и на них уложить битумную черепицу. Данный вид кровли отличается: жесткостью, надежностью и долговечностью.
Представленные конструкции строятся довольно просто и быстро. Если вы хотите возвести беседку для круглогодичного использования, выберите фундамент столбчатого типа. На него установите лаги из бруса (размер 50х100 мм) и после этого настелите пол.
Не забудьте обрабатывать деревянные части беседки защитными средствами.
Функционального предназначения
Обычно хозяевам точно известно, для чего им нужна беседка. Исходя из цели использования, легко определить размер и наполнение постройки. Беседка, чье основное предназначение — украшение сада, выглядит как небольшая ажурная постройка открытого типа, в которой будет приятно помечтать. Проектирование конструкции, предназначенной для отдыха, упрощено; для ее обустройства хватит столика и пары лавочек.
Если беседка нужна для частых посиделок с друзьями, потребуется просторное строение со всеми удобствами — обширным столом, комфортными лавками, мангалом (барбекю). Внутреннюю площадь можно упорядочить, выделив функциональные зоны готовки, столовой и отдыха. Зоны удобно выделять освещением, мебелью или декоративными приемами (цветами, ширмами). В садовых беседках устанавливают:
- Мангал. Продукты готовятся на шампурах. Существуют переносные модели и стационарные конструкции.
- Барбекю. Блюда готовятся на решетках. Печь-барбекю часто располагают в центре беседки — и гостям не скучно, и хозяевам забот меньше.
- Русская печь. Украшение беседки с неограниченными возможностями в приготовлении блюд. Правильно сложить печь может только профессионал.
- Камин. Идеален для закрытых беседок и холодных зимних (дождливых осенних) вечеров.
- Гриль. Мобильная конструкция с крышкой завоевывает все больше поклонников.
Встречаются беседки с казаном, встроенным в печь (для приготовления настоящего плова) или коптильней. Иногда к сооружению подводится вода, а внутри устанавливается столешница с мойкой.
Выбор материала
Перед тем как построить беседку, еще скажем несколько слов о выборе строительного материала, а в нашем случае бруса. Преимущественно он изготавливается из хвойных пород дерева. Стандартный размер бруса составляет 150×150 мм и 100×100 мм, с максимальной длиной до 7 м. Что касается строительства беседки, то брус стандартного сечения применяется для изготовления столбов опоры. Кроме всего прочего, в строительстве также используется обрезная доска и рейки для обвязки верхней и нижней, изготовления обрешетки, возведения кровли и других элементов. Для этих целей могут использоваться доски 100×50, 75×250, 100×40 и др.
Возведение каркаса беседки
Выполнение каркаса не занимает много времени. Устанавливаются столбы, затем возводится каркас и выполняется обвязка. Во время работы правильное положение столбов проверяют при помощи отвеса, чтобы зафиксировать вертикаль можно поставить временные откосы. Летние беседки могут не иметь стен, тогда обшивка выполняется в самом конце, уже после укрепления крыши и укладки полов.
Если стены нужны, то их высота зависит от того, насколько легкой запланирована беседка. Летние обычно имеют невысокое ограждение до 1,5 м из брусьев 100х50 мм или 50х50 мм для верхней обвязки. Нижнюю обвязку делают из бруса 100х100 мм. Пространство выше можно закрыть обрешеткой из рейки или оставить открытым.
Под стропила надо сделать основание из связки брусьев. Проще всего работать с прямоугольными планами — для них столбы устанавливаются в углах строения (при большой длине одной стороны также в середине). На верху угловых столбов крепятся крестовины в форме буквы Х. Под крестовину в столбах делают вырезы.
Размер бревен для столбов должен быть не менее, чем 100х100 мм. В простых конструкциях можно просто уложить балки основания крыши на столбы.
Места стыков рекомендуется дополнительно укрепить саморезами или стальными уголками. Сверху укладывается наружная связка, крепятся стропила, на них будет уложена крыша. Кровля для беседки из бруса должна быть достаточно надежной и долговечной, поэтому для нее требуется прочная основа.
Этапы разработки проекта
После определения места положения беседки (сопровождающегося выездом специалиста на участок, замерами и фотографированием) заключается договор, и составляются документы:
Дизайн-проект. На этой стадии разрабатывается эскиз постройки; учитывается предназначение, материал изготовления, стиль, композиция участка и расположенных на нем строений.
Проект гриль-домика из дерева Источник seattlehelpers.org
- Рабочий проект (технический чертеж). Составляется для тех, кто будет строить беседку, поэтому содержит максимум информации: тип фундамента и кровли, схемы и размеры, нюансы и материалы. Отдельно составляется план коммуникаций (подвод и сток воды, освещение).
- Смета проекта. Документ, который содержит всю информацию о стоимости работ и материалов. Смета позволяет провести сравнительный анализ цен на рынке и контролировать строительство.
Экологичность и качество обработки – на первом месте
Знаете, какой фактор является определяющим при выборе бруса? Его экологичность. Если профилированный тип проходит стандартную процедуру обработки, то клееный дополнительно обрабатывают клеем. В его состав могут входить формальдегиды. Содержащий менее 0,5 мг/л формальдегида клей считается безопасным. Брус с такими показателями стоит непомерно дорого. Ради удешевления материала его обрабатывают другими клеями. Обязательно уточните у поставщика, какое именно вещество применялось на производстве для склеивания.
Второй, не менее важный фактор – обработка и ее качество. Пожалуй, самым лучшим строительным материалом считается пропитанная под высоким давлением древесина. Она будет служить вам верой и правдой 25, а то и 30 лет без покраски. Если же вы купили обычный материал, не забывайте обрабатывать его антипиренами один раз в 5 лет. Это защитит стены от потемнения и жучков.
Выбор материала для строительства беседки
Деревянные беседки для дачи можно возвести из разных видов бруса, необработанных бревен, досок, но многие предпочитают использовать именно профилированный брус. Такой материал не требует сложной отделки и покраски, эстетично выглядит и долго служит. Хорошо сочетается с такими традиционными для оформления беседок элементами, как балясины, рейки, решетка.
Профилированный брус из сосны
В дальнейшем вокруг беседки можно разбить клумбы или высадить плющ, который создаст дополнительную защиту от жаркого летнего солнца. Все это смотрится органично и создает естественный ландшафт садового участка.
При строительстве небольших объектов для наружного размещения активнее всего используется древесина хвойных пород:
- сосна;
- ель;
- пихта;
- лиственница.
Чаще всего на садовых участках встречаются беседки из бруса 100х100 и павильоны из сосны. Бревно из этого дерева долго не темнеет, приятно пахнет, легко обрабатывается. Брус имеет особый профиль, позволяющий легко состыковывать части. Пазы и шипы создают надежную сцепку, соединяющую части постройки без щелей и зазоров. Боковые стороны отшлифованы — это защищает дерево от порчи ветром и дождем.
Начальный этап работ
Первое, что необходимо сделать, это детально проработать план будущей постройки. Если вы не можете сориентироваться касательно дизайна, то на сегодняшний день существует масса журналов и сайтов, посвященных строительной тематике. Там можно рассмотреть примеры самых необычных, и в то же время самых простых беседок для усадьбы. Составление плана включает в себя:
· назначение постройки;
· форма беседки;
· размер, высота и так далее.
По форме сооружение может быть квадратное, круглое, прямоугольное, восьмигранное, шестигранное и так далее. Хозяева участка с креативным мышлением и бурной фантазией могут поэкспериментировать, построив беседку в виде домика Бабы-яги, сказочного дворца или космического корабля. Ниже приведен весьма креативный и необычный пример беседки.
Или можно отдать предпочтение более классическому стилю, который будет смотреться просто и со вкусом.
По своему назначению беседки также отличаются. Необходимо определиться с самого начала, хотите ли вы просто отдохнуть в тени на свежем воздухе или в беседке будет весело проводить время большая компания.
Если первый вариант, в таком случае можно приступить к постройке обычной беседки своими руками с несколькими лавочками.
Если же планируется постройка для веселого времяпрепровождения компании, отдайте предпочтение большой площадке и навесу.
Для тех людей, кто не представляет отдых без шашлыка на природе и полевой кухни, идеальным вариантом станет беседка с русской печью или мангалом.
Беседка из бруса своими руками: садовые павильоны
При поиске проекта беседки, подходящей для вашего сада, вы также встретите термин садовый павильон. Садовые павильоны из бруса — не что иное, как большая и просторная открытая беседка. Она очень хорошо подходит для больших садов, обогащая архитектуру приусадебного ландшафта. Садовый павильон представляет собой крышу на четырех столбах или перголах, поэтому его легко сделать самостоятельно.
Крыша беседки-павильона из бруса
Простота конструкции сборки позволяют менять ее положение в зависимости от предпочтений. Помимо деревянных павильонов, есть также павильоны с тканевыми козырьками, так называемая садовая палатка. Ткань натянута на стальную трубу или деревянную конструкцию. Вы также можете найти решения на основе полиэстера или пластика.
Процесс возведения
Первое, что необходимо сделать – подготовить площадку. Ее выбирают с учетом расположения соседей, от забора беседку устанавливают не ближе 1 м. Если в беседке предусмотрено ставить мангальную систему, то строение должно быть удалено на 2-3 м.
Площадку выравнивают, снимают дерн, засыпают щебнем и песком, хорошенько утрамбовывают. Можно выложить «подушку» только под основание блоков, которые выступают в роли фундамента.
Фундамент

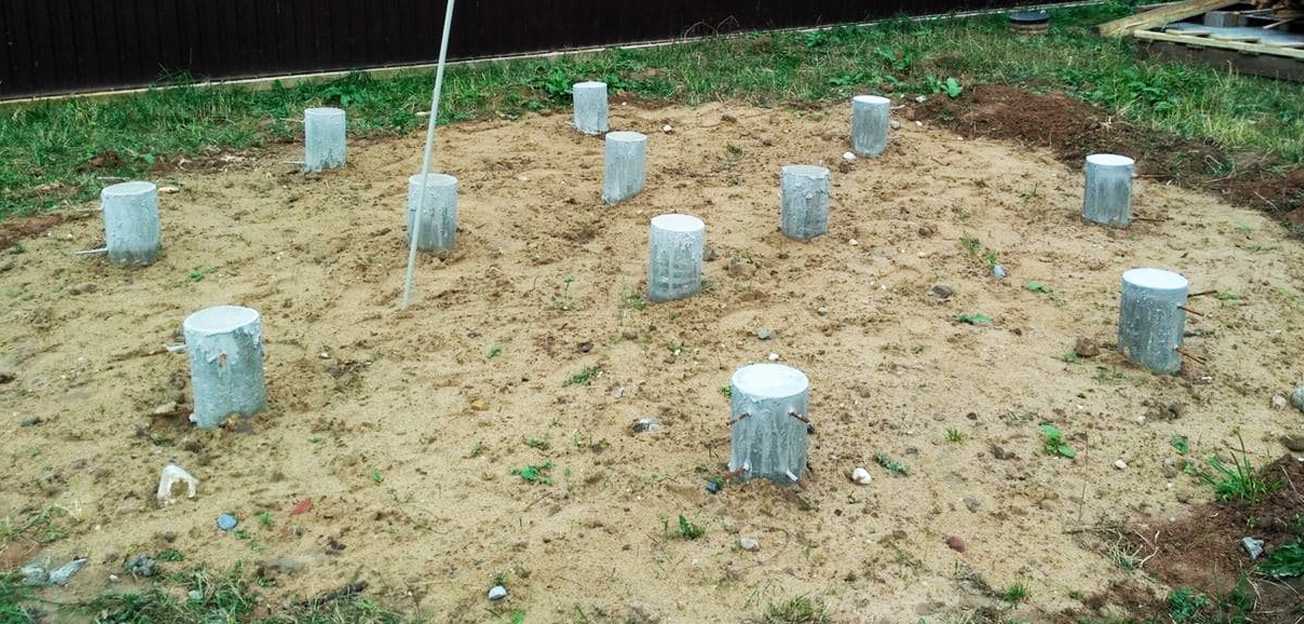

Для фундамента под беседку не нужно использовать нечто монументальное. Ленточное основание может потребоваться только в том случае, когда внутри устанавливается капитальный мангальный комплекс из кирпича, с вытяжкой, а стены – сплошные с окнами и дверью. Но тогда беседка скорее будет позиционироваться как летний домик.
Каждый столб (блок) вымеряют уровнем, если один из них выше или ниже, то под основанием углубляют, либо добавляют «подушку». Чтобы выравнить блоки относительно друг друга на них кладут длинную доску и строительный уровень устанавливают в разных ее местах.
Для гидроизоляции на каждый блок выкладывают рубероид с отвесом в каждую сторону на 15-20 см. Он выступает как гидроизоляционный материал, защищающий нижнюю (деревянную) обвязку.
Нижнее основание

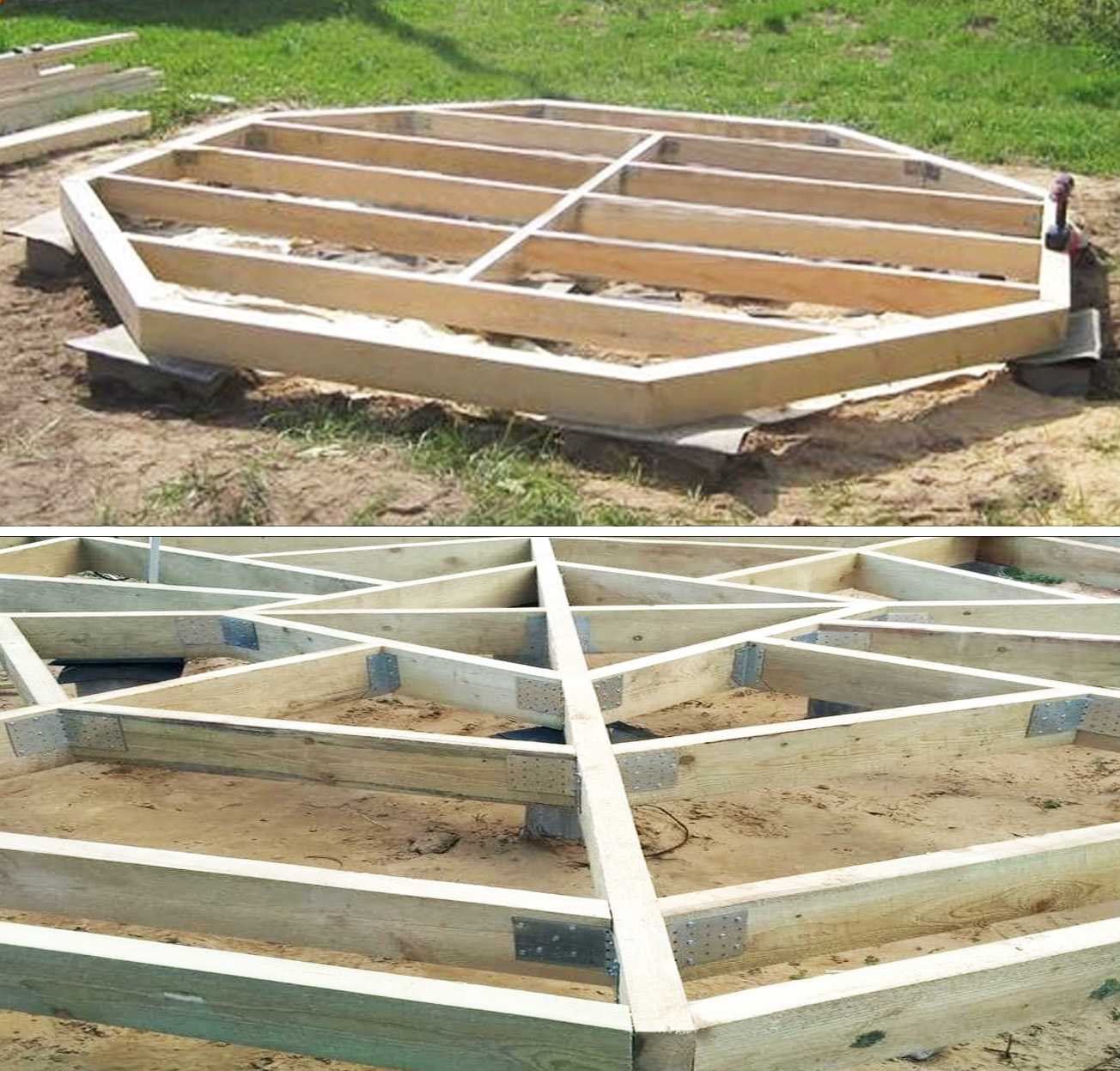

Нижняя обвязка беседки состоит из бруса 100-100 мм. Потребуется восемь штук, концы которых выпилены под углом, чтобы была возможность скрепить основание. Изнутри используют 8 уголков, выгнутых под углом в 135о.
Так как стальных уголков в 135о не бывает, приобретают стандартные с прямым углом и выгибают самостоятельно. Все крепится на саморезы по древесине.
Устойчивость конструкции придает поперечная балка, ее проводят поперек основания, далее крепятся остальные лаги. Для них берется брус 100*50 мм или половая доска «пятидесятка», поставленная на ребро. К основному брусу внутренняя конструкция также крепится на уголки и саморезы.
Все деревянные элементы обязательно обрабатываются специальной пропиткой-антисептиком, которая предотвращает гниение.
Пол
Половые доски берут «дюймовку» (150*25 мм). Существует негласное правило – настил пола начинают от входа, то есть первую доску кладут на брус, где в дальнейшем планируется сделать вход в беседку. Остальные доски располагаются строго за ней.
После того, как все доски настланы, выступающие концы аккуратно обрезают. При необходимости проходят шлифовальным кругом, чтобы убрать неровности по краям.

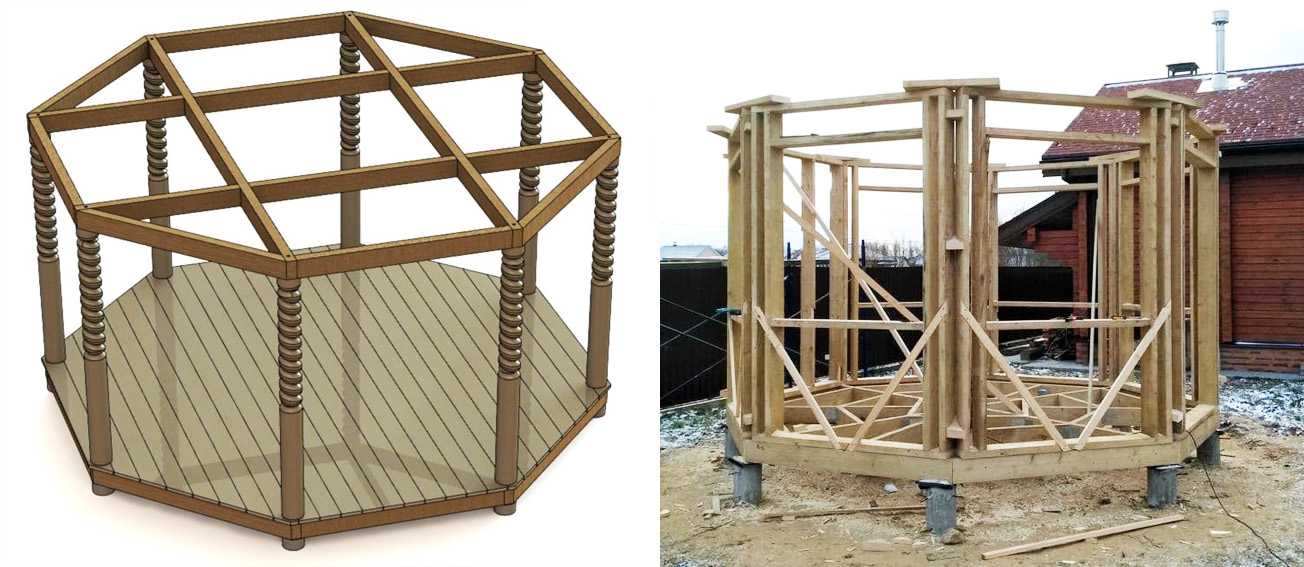

Как поставить каркас
В качестве опорных столбов используют брус 100*100 мм. Столбы ставят в каждый угол восьмигранника и крепят на стальные уголки снизу и сверху, к верхнему восьмиграннику-обвязке. Обязательно сверяют по уровню, иначе устойчивость крыши будет сомнительной.

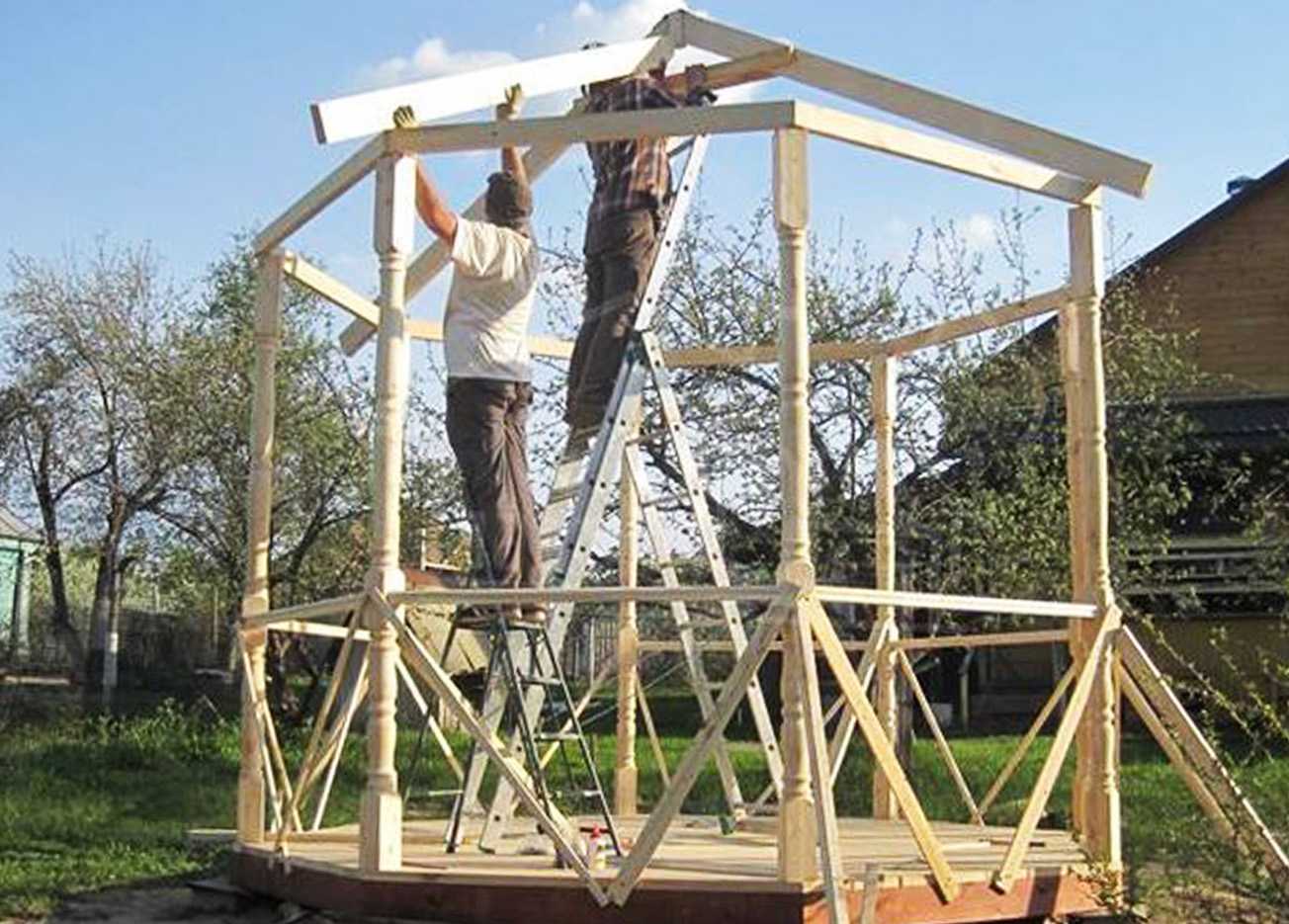

Формирование верхней обвязки
Каркас верхней обвязки (8-мигранник) собирается аналогично нижнему, затем конструкцию, при помощи уголков, крепят на столбы.
Крыша
Ее обустройство схоже со строительством 4-х скатной крыши. Единственная сложность – каждая доска стропильной системы выпиливается индивидуально и устанавливается по одной. Это сложно, т.к. самостоятельно придется спускаться и подниматься ни один раз.

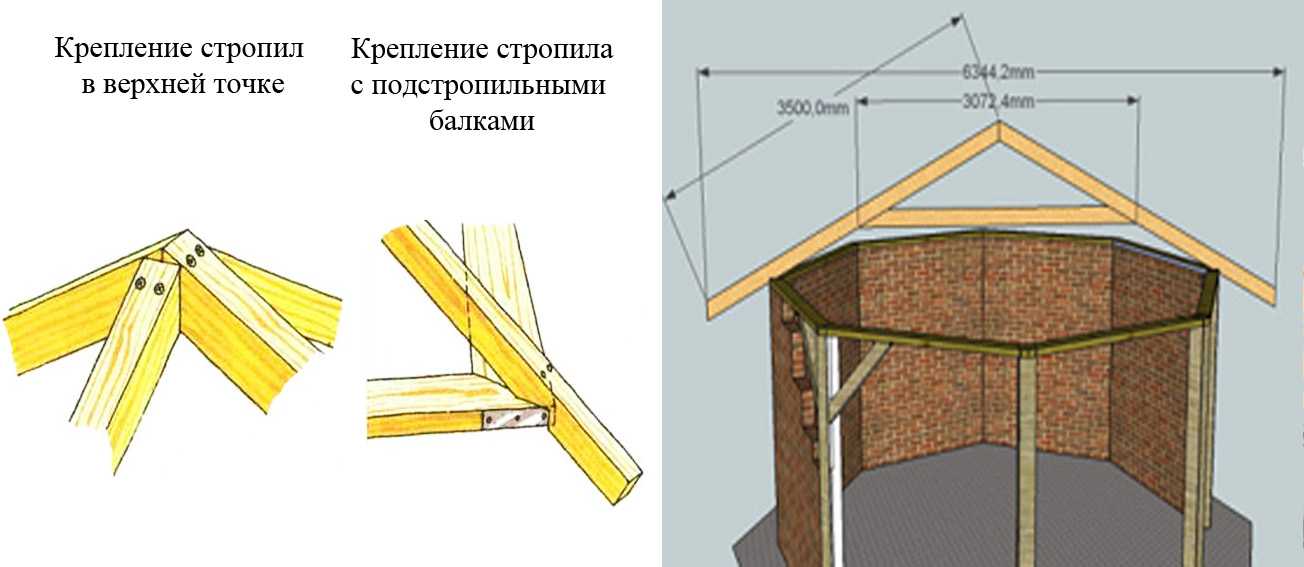

Первыми крепятся к верхней обвязке стропила над брусом-стойкой. Крепеж осуществляется при помощи уголков и шурупов.
Для дополнительной опоры устанавливают поперечный ригель, формируя «жесткий треугольник». Соединение досок в верхней точке и у обвязки делается согласно рисунку:
Для обрешетки подойдет доска –«дюймовка» (150*25 мм). Сверху вырезается и монтируется лист ОСП. Далее – мягкая кровля. Если вместо нее предусмотрено крепить профлист, поликарбонат, то ОСП не нужно.
Проект беседки
Следующий шаг – создание проекта и чертежей беседки из бруса. Это позволит избежать погрешностей и ошибок при строительстве. Рассмотрим пример беседки своими руками с размерами 4 на 4 м. На обычных листах бумаги для начала нужно набросать примерный план будущей постройки со всеми размерами.
беседка из бруса своими руками — чертежи
беседка из бруса своими руками — чертежи крыши
беседка из бруса своими руками — чертежи
Распланировать беседку со всех сторон со всеми размерами и нанести на бумагу – следующий этап. Не забудьте про расположение входа, окон. Также желательно сделать чертеж расположения всех предметов и мебели внутри беседки. Это поможет внести корректировки в планировке и размерах. Проект беседки из бруса также должен включать в себя изображение и размеры материала и заготовок для крыши.
Окна
Окна изготавливаются заранее, перед установкой в оконные проёмы беседки. У вас должна получиться обыкновенная деревянная конструкция с использование стекла и штапиков.
Установка первого окна
Окна устанавливаются внутрь и никак не закрепляются, то есть просто вставляются и вытаскиваются по мере необходимости.
Такие окна очень распространены в деревнях на летних кухнях: когда идет процесс приготовления пищи недостаточно просто открыть форточку, целесообразнее вытащить окно, а после готовки поставить обратно. Здесь работает такой же принцип.
Все окна установлены
При большом желании окна можно посадить на клей или пену, забить на гвозди или что-то ещё, но каких-либо ощутимых результатов это не даст. Зато вы сможете в любое время проветрить беседку, в жаркое летнее время это особенно актуально.
Проекты беседок из бруса

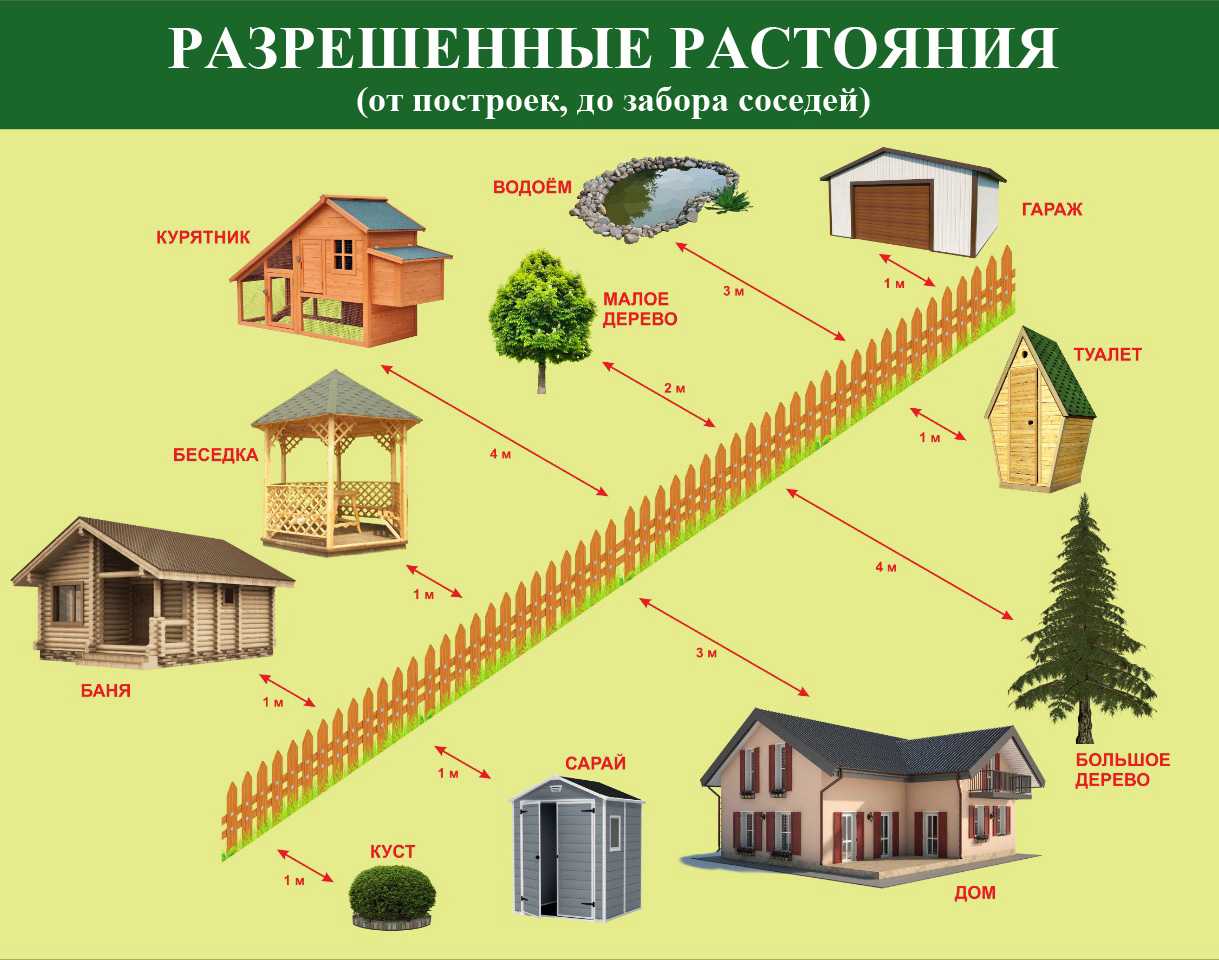

Перед началом строительства дачной беседки определяют наилучшее место для нее. Удачным выбором станет участок рядом с природным либо рукотворным водоемом. Строение ориентируют так, чтобы из его окон открывался самый красивый вид на участок. Чтобы внутри было тепло и светло, одна из сторон должна быть хорошо освещена солнцем.
Важно!
На небольшом дачном участке не планируют постройку крупной беседки. Иначе они загромождают и без того маленькую территорию.
Для строительства беседки с мангалом тщательно выбирают место с учетом направления ветра. Для очага на схеме и проекте предусматривают отдельный фундамент, не сообщающийся с основанием стен. На картинке указывают расположение всех деталей постройки: мебели, мангала или печи. Крупногабаритные печи и мангалы размещают по углам постройки, напротив, располагают обеденную зону.
Чертежи и размеры дачных беседок делают разными. От длины и ширины здания зависит расположение элементов внутри и другие особенности составления проекта. Предварительно определяют форму строения. Если беседка просторная, предусматривают зону под хозяйственные нужды и возможность остекления.
По форме беседки делают:
- прямоугольными;
- квадратными;
- круглыми;
- в форме многоугольника.
Дополнительно на эскизе обозначают общий вид крыши. Возможны следующие варианты:
- односкатная;
- двухскатная;
- шатровая;
- вальмовая;
- многоскатная.
Как сделать (построить) беседку из бруса своими руками? Чертежи и размеры
Чтобы определиться с размерами будущего сооружения, необходимо учитывать следующие нюансы:
- Количество, собирающихся людей в беседке.
- Площадь земельного участка.
- Размеры мебели.
- Если планируется установить печь или мангал, то нужно учитывать и их размеры.
Также в чертеже рекомендуется указать размеры и количество бруса. Материал бывает трех видов, и можно использовать любой из них.
Непрофилированный
Профилированный со специальными пазами
Клееный
Чтобы подготовить основание для конструкции, необходимо учитывать характеристики почвы. Если грунт является непучинистым, то достаточно вырыть котлован глубиной 0,5 м. В этом случае можно сделать кирпичный столбчатый фундамент.
Если грунт глинистый, то следует подготовить более надежное основание. Поэтому рекомендуется сделать ленточный фундамент.
Сборку конструкции нужно выполнять поэтапно. В первую очередь нужно сделать нижнюю обвязку, которая является основой будущей беседки из бруса. Ее обязательно нужно проверить строительным уровнем. В качестве крепления к фундаменту используются анкера или арматурные прутья, как показано на изображении. Углы можно связывать любым существующим способом, но чаще всего, специалисты выбирают «в лапу».
На следующем этапе, к основанию нужно укрепить стойки, на которые будет устанавливаться крыша. Брус крепится сверху угла или с его внутренней стороны при помощи металлических уголков с ребрами жесткости. Некоторые профессионалы используют специальную связку брусьев.
Эксперты рекомендуют дополнительно укрепить столбы при помощи крепления распорок под углом 45 градусов. Как показано на изображении ниже.
На следующем этапе, на высоте около одного метра, необходимо установить перемычки (средняя обвязка), которая придаст жесткости сооружению. Закрепленные брусья позволяют обшить стены конструкции, если предполагается, что она будет закрытой.
Для верхней обвязки, необходимо закрепить деревянные брусья к стойкам при помощи металлических уголков. Для надежности, крепить брус рекомендуется сверху, чтобы конструкция выдержала вес стропильной конструкции.
Сделать деревянный каркас может практически любой человека, а вот сложнее всего соорудить крышу. Она может быть разных форм, все зависит от проекта и предпочтений. Чтобы обвязка была надежной и прочной, рекомендуется использовать цельной брус.
Стропила не должны выходить более чем на 0,5 м за верхнюю обвязку. Когда крыша будет готова, то на нее укладывается слой гидроизоляции.
Если планируется установить в беседке печь, то для покрытия крыши, следует выбирать огнеупорный материал.
Полы в беседке можно залить бетоном, уложить плитку. Но так как конструкция построена из бруса, то рекомендуется использовать деревянные материалы. Доски нужно отшлифовать, обработать специальными средствами, после чего покрыть двумя слоями лака.
Когда все работы будут закончены, то останется только установить мебель, при необходимости печь или мангал.
Если у вас не получается самостоятельно подготовить чертеж вручную или при помощи компьютерных программ, то можете воспользоваться готовым решением. Ниже чертежи и схемы небольшой квадратной беседки из бруса.
В результате чего, у вас должна получиться вот такая беседка:
Какой сделать крышу?
У навеса простая конструкция. Он состоит всего из двух элементов: каркаса и крыши. Поскольку тема этой статьи — навес из бруса, вопрос с выбором материала каркаса не стоит. А вот с крышей есть варианты.
Так как каркас деревянный, то популярную для навесов арочную крышу рассматривать не будем. Нельзя сказать, что ее нельзя сделать из бруса — можно, только это дорого. Для стропил нужны согнутые с идентичным радиусом в арку в фабричных условиях деревянные доски, причем они должны быть хорошо высушены и откалиброваны.
Эта особенность делает арочные навесы из бруса если не экзотикой, то как минимум довольно редкой конструкцией. Остается три варианта: односкатная, двускатная и четырехскатная крыша.
Односкатный навес самый простой и дешевый. Но у него есть два весомых недостатка. Во-первых, когда одна из сторон крыши сильно задрана, навес получается как бы перекошенным и часто неэстетичным. Во-вторых, такой скат — отличный парус, поэтому сильный ветер может если не вырвать сам навес, то как минимум сорвать часть кровельного покрытия.
Двускатный навес чуть менее распространенный по сравнению с односкатной кровлей, но более подходящий для широких навесов из бруса. Он намного более устойчив к ветровой нагрузке и хорошо смотрится при большой ширине. Но за это нужно платить в прямом смысле это слова — строительство двускатного навеса из бруса обойдется на 10-30% дороже. Итоговая разница в цене зависит от того, будете вы делать его сами или же нанимать строительную бригаду. Кроме того, прибавится забот с устройством конька.
Четырехскатные и шатровые навесы из бруса довольно редки и решают одну задачу, поэтому имеет смысл их объединить. Суть конструкции — в скатах по всему периметру. Они нужны как для эстетической, так для с чисто практической цели: такие крыши воздушный поток обтекает, а не стремится сорвать, упираясь в обратную часть ската.
Поэтому их выбирают, когда навес из бруса должен быть большой площади либо если его ставят в районе с сильными ветрами (горная местность, побережья водоемов). Но даже четырехскатные навесы существенно дороже и сложнее в монтаже, чем двускатные, не говоря уже о шатровых.
Если навес из бруса опирается на стену дома, для него лучше выбрать точно такое же по типу и цвету покрытие, как и то, что лежит на крыше основного здания. Впрочем, можно заменить дорогой материал похожим, но более бюджетным.
Например, если на крыше дома лежит дорогая керамическая черепица, навес можно покрыть металлочерепицей с похожим профилем. Фальцевые кровли можно «сопроводить» профнастилом с несимметричной волной и узкими гребнями.
Кроме того, есть универсальные материалы, которыми можно крыть навес из бруса. Это все виды прозрачных покрытий: закаленное стекло и триплекс, а также монолитный, профилированный и даже сотовый поликарбонат.
Из непрозрачных кровельных покрытий для отдельно стоящих навесов из бруса лучше всего подходят профнастил, металлочерепица и ондулин. Все эти материалы укладывают на разреженную обрешетку. Они достаточно легкие, поэтому под них не нужен мощный каркас. Профнастил и металлочерепица предпочтительнее — эти материалы эстетичнее и прослужат дольше. Зато ондулин существенно дешевле.
Все виды штучных материалов, начиная от битумной черепицы и заканчивая керамической, — не лучший выбор. Натуральная черепица дорогая сама по себе, битумная — за счет необходимости укладывать ее на OSB-плиты. И это без учета стоимости монтажа. Кроме того, большинство видов штучных кровельных покрытий тяжелые — 1 м2 обычно весит 20-30 кг.
