Деревянная лестница на металлокаркасе: поэтапная инструкция изготовления

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

открытые;
закрытые.

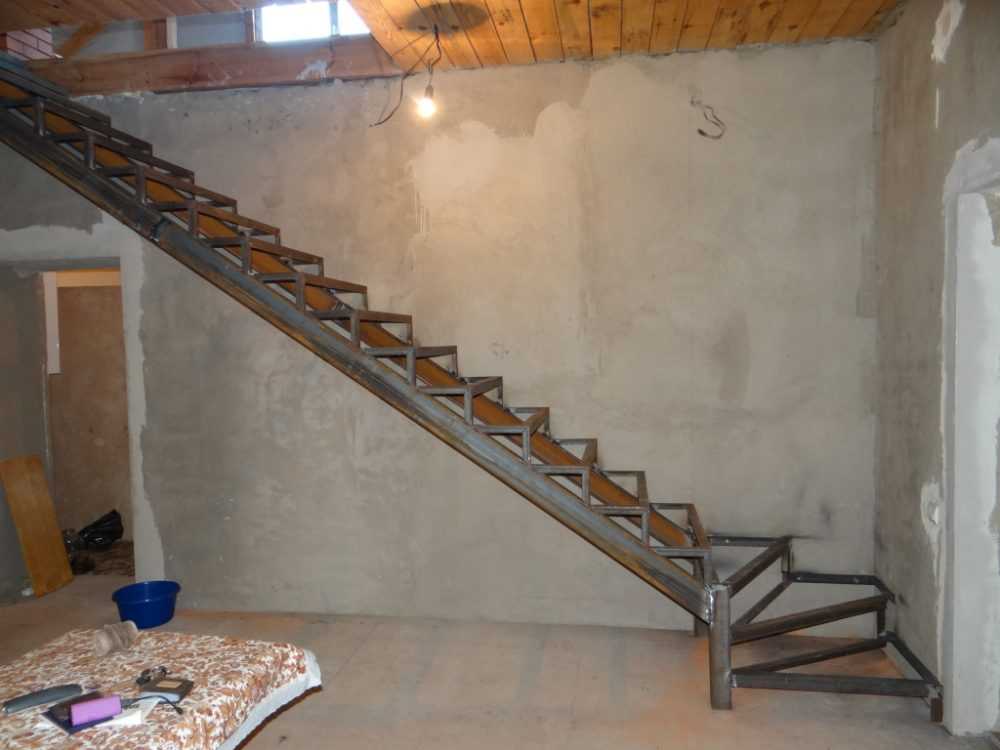

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

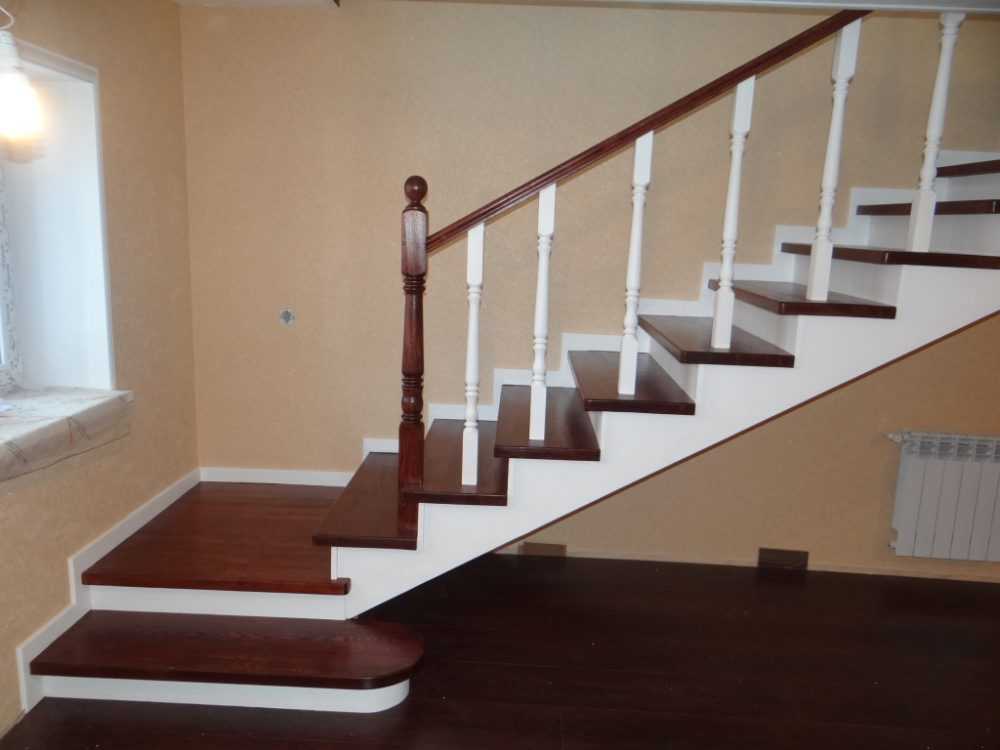

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Винтовая лестница на второй этаж – пошаговая инструкция по созданию

Монтаж центрального столба. В идеале этот этап выполняется на стадии возведения дома, так как при этом нижний конец столба легко забетонировать (рекомендуемая глубина 40 см), верхний фиксируется дюбелями. Сборка в построенном помещение сложнее: к верху и низу столба нужно приварить основания и затем пристрелить к потолку и полу дюбелями.

Установив столб–опору можно приступать к монтажу ступеней. Лучше использовать сталь (впоследствии её можно облагородить деревом, камнем или даже лакокрасочными изделиями).

В первую очередь монтируется центральный опорный столб

Далее монтируем дополнительную поддерживающую опору. В этом качестве можно использовать столб или упор. Во втором случае используются анкерные болты, в первом приваривается пятка, зафиксированная дюбелями. Столб устанавливаем так, чтобы на него опиралась одна из центральных ступеней. После того как дополнительные опоры установлены, а ступени приварены, придаем конструкции дополнительную жесткость – верхние и нижние ступеньки связываем между собой с помощью перемычек.

Дальше следует монтаж ограждения (перил). Они необходимы, если ширина ступенек менее 90 см, а высота лестницы два этажа и более. Для этого нам нужно установить (приварить) стойки и уложить на них перила.

Декорирование винтовой лестницы. Можно использовать камень (замковый стиль), дерево (Прованс) или обойтись металлом. В последнем случае придется обратиться к мастерами художественной ковки.

Виды лестниц

Все разнообразие лестниц сложно описать в одном ключе, поэтому выделяют различные их виды сразу по нескольким направлениям.

Функции: домовые, специальные и ландшафтные;
Предназначение: рабочие, входные, проходные и междуэтажные;
Место установки: внешние (наружные) и внутренние;
Материал;
Тип конструкции.

Наружная металлическая лестница на второй этаж

Лестница с металлическим каркасом в викторианском стиле

В нашей статье речь идет о домовых внутренних междуэтажных лестницах, поэтому останавливаться на других вариантах мы не будем, а вот по поводу материала и типов конструкций поговорим подробнее.

Внутренняя междуэтажная лестница

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой — несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах — самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

кобылки — это небольшие приспособления, с помощью которых формируется опора для ступенек.
На схеме №4 — это кобылки
гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком

Еще несколько рекомендаций

Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.

Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется. Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона

Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.

Для округления размеров можно использовать специальную подиумную ступень.

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

косоуры;
подступенки;
проступи;
перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

электрический лобзик;
молоток;
шлифовальную машинку;
дрель;
уровень;
и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Варианты крепежа деревянных ступеней к металлическому каркасу

Закрепить ступени к металлокаркасу можно несколькими способами в зависимости от специфики используемой конструкции и предпочтений владельца дома.

Мебельными болтами

Для крепления деревянных ступеней используют мебельные болты

Наиболее простой и доступный метод крепления ступеней к каркасу. Процесс включает в себя высверливание необходимых отверстий в ступени с последующим использованием соответствующих болтов.

При монтаже затягивать гайку важно умеренно, поскольку слишком сильное воздействие может нарушить целостность деревянной детали. В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы

В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию

В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы. В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию.

Саморезами

Если нежелательно портить внешнюю поверхность ступеней, можно прикрутить их саморезами. В данном случае подойдут мощные модели с крестообразными или шестигранными пазами. Оптимальным вариантом оказываются кровельные саморезы с шестигранной головкой и острым кончиком в виде сверла

Важно подбирать саморезы именно для дерева, поскольку аналогичные модели для металла могут не обеспечить необходимой площади зацепления

Футоркой

Невидимое крепление ступеней к металлу или камню

Футорка представляет собой металлическую втулку с внешней и внутренней резьбой. Подобный метод крепления отличается незаметностью и удобством. К тому же с демонтажем ступеней никаких проблем не возникает.

Для осуществления монтажа потребуется стационарная подготовка, а также точно проработанные чертежи. Крепление ступеней может проводиться как снизу, так и с торца.

Крепежом Фишер

Данный способ крепления деревянных ступеней к металлическому каркасу появился относительно недавно. Основывается на применении специального полимерного крепления Фишер. Оно включает в себя втулку большого диаметра с одной стороны и раскрывающуюся в процессе вкручивания самореза небольшую втулку с другой стороны.

Непосредственно перед монтажом в отверстия на каркасе устанавливаются керны, а ступени затем продавливают метки. Крепления устанавливаются в соответствующие гнезда, после чего расширяются при помощи саморезов. За счет этого ступенька будет надежно крепиться на своем месте, не соскальзывая даже при нагрузках. Дополнительно усилить конструкцию можно при помощи клея.

Варианты комбинирования

Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.

Лестница из металла и дерева

Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.

Сплошные стеклянные перила

Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.

Кованые перила

В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.

Ступени из керамогранита

В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

Металлические лестницы с деревянными ступеньками

На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.

Лестница с ковролином

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

Это облегчает процесс работы;
Позволяет с легкостью организовать порядок действий;
Такие конструкции прочны и долговечны;
Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Размер ступеней.

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Материалы для лестницы на второй этаж на металлическом каркасе

Лестница, соединяющая этажи, может быть изготовлена из дерева, металла или бетона. Разумеется, наиболее прочным является последний вариант, однако он не сможет вписаться в уютный загородный домик, да и в простой жилой дом тоже, поскольку требует много места и прочной конструкции самого дома.

Стильная металлическая лестница

Лестница на второй этаж в стиле хай-тек

В небольшом коттедже, выстроенном из дерева, прекрасно будет смотреться целиком деревянная лестница. Эстетически – это одно из лучших решений. Дерево экологично, к тому же красиво смотрится и придает дому атмосферу уюта и тепла. Однако чрезмерно прочной такую конструкцию не назовешь.

Металлическая лестница на тросах

Очень компактными, крепкими и стильными являются металлические лестницы. Здесь и прочность, и обилие вариантов, и красивая отделка в виде ковки, однако не всем по вкусу холодное прикосновение металла. Неудивительно, что наибольшей популярностью пользуется комбинированный вариант: лестница на металлическом каркасе с деревянной отделкой.

Металлическая лестница в виде змейки

Лестница на металлическом каркасе в стиле модерн

Такое решение вбирает в себя лучшие качества обоих вариантов. Металлический каркас для лестницы становится надежной опорой конструкции. Дерево берет на себя создание атмосферы. Резные и кованые детали, перекликаясь, позволяют создать уникальный декор.

Необычная винтовая металлическая лестница

Самостоятельное возведение металлической лестницы – трудоемкий процесс, который под силу не каждому

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.
