Описание и характеристики сверла для конфирмата

СВЕРЛЕНИЕ ДЕРЕВА, ДСП И ФАНЕРЫ: КАК СВЕРЛИТЬ ДЕРЕВО?

Пришло время поговорить о сверлении дерева, ДСП или фанеры. На первый взгляд, кажется — что может быть проще сверления дерева? Дерево успешно сверлят с помощью обычных сверл по металлу, а можно вместо сверла воспользоваться обычным гвоздем или проволокой с расплющенным концом. Но если для нужного отверстия в дереве важен каждый миллиметр и необходима особая чистота поверхности, то необходимо применять специальные сверла для сверления дерева. На видах сверл для дерева остановимся подробнее.

СВЕРЛА ДЛЯ ДЕРЕВА, ДСП И ФАНЕРЫ

Специальные сверла для дерева подразделяются на несколько основных видов: спиральное, витое (односпиральное), перьевое, кольцевое (коронка), цилиндрическое (сверло Форстнера). Все эти сверла предназначены исключительно для дерева: ни камень, ни металл обрабатывать ими нельзя.

Спиральное сверло

Это сверло предназначено для сверления отверстий малого или среднего диаметра. Именно это сверло с натяжкой может быть заменено сверлом по металлу, но ни точности, ни хорошей чистоты отверстия в этом случае обеспечено не будет.

Витое (односпиральное) сверло

Это сверло применяется, когда нужно сделать глубокое, очень точное отверстие с чистой поверхностью стенок. Такое сверло оснащено острой режущей кромкой и имеет шнековую форму, способствующую хорошему удалению стружки.

Перьевое сверло

Это сверло применяется для сверления отверстий диаметром от 10 до 25 мм, хотя возможны и варианты. Основное достоинство такого сверла – дешевизна. Главные недостатки – плохое направление, низкая точность, низкая чистота поверхности стенок отверстия, застой стружки и необходимость частой остановки сверления для чистки отверстия.

Кольцевое сверло (коронка)

Коронки применяют для сверления отверстий большого размера (диаметр от 100 мм и больше). В набор входит одна оправка с хвостовиком (для зажима в дрели) и центровочным сверлом, а также несколько кольцевых пил (коронок), которые устанавливаются непосредственно в оправку.

Сверло Форстнера

Это сверло отличается точной геометрией сверления, оно оснащено центрирующим острием и острым подрезателем. Сверло Форстнера используют для сверления глухих точных отверстий в ДСП, ламинате или в мягких породах древесины

Стоит обратить внимание, что центрирующее острие сверла Форстнера может быть длинным или коротким. Сверло с коротким острием более склонно к уходу в сторону в начале сверления, но оно же незаменимо, если нужно сделать глухое отверстие в тонкой панели

Балеринка для дерева

Особо следует отметить такое приспособление для сверления отверстий большого диаметра (до 300 мм) в тонких деревянных панелях, как балеринка (ДСП, ДВП и пр.). Выполнена балеринка из центрирующего сверла и двух резцов, расположенных на градуированных направляющих. Смещая резцы по этим направляющим на нужное расстояние можно задать необходимый диаметр отверстия. Сверлить балеринкой нужно на очень низких оборотах или при помощи ручной дрели.

КАК СВЕРЛИТЬ ДЕРЕВО, ДСП, ДВП И ФАНЕРУ

Перейдем непосредственно к процессу сверления материалов из дерева, ДСП и прочее. Вот несколько немаловажных советов и рекомендаций:

1. Для предотвращения увода сверла в сторону в начале процесса сверления обязательно делаем углубление в центре будущего отверстия. Проделать это можно с помощью шила, но подойдут и другие острые конические предметы – саморез, гвоздь и т.д.

2. Сверление дерева производится на низких и средних оборотах дрели.

3. Для предотвращения сколов на задней поверхности материала при сквозном сверлении можно действовать двумя способами:

• Сверлим тонкое сквозное отверстие и далее по этому отверстию сверлим деталь до середины с двух сторон сверлом нужного диаметра.
• К стороне выхода сверла с помощью струбцин плотно прижимаем ровную подкладку из дерева или ДВП, сверлим отверстие, удаляем подкладку.

4. Перпендикулярность сверла обеспечивается применением направляющей для дрели или специальных кондукторов, для цилиндрических поверхностей можно использовать специальный кондуктор, который обеспечивает и центрирование сверла и перпендикулярность сверления.

5. Сверление ДСП и ЛДСП из-за хрупкости своей структуры и ламинированного или шпонированного покрытия требует особого внимания. При сверлении ДСП и ЛДСП во избежание отслоения и повреждения покрытия используют исключительно сверло Форстнера с подкладкой на выходе.

ОБЯЗАТЕЛЬНО СТАВЬТЕ ПАЛЬЦЫ ВВЕРХ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ.

Как правильно выбрать саморез

Прежде всего, в этом вопросе исходим от того материала, который необходимо скрепить. Для тонкого листа фанеры из древесного массива применение конфирматов невозможно. Главный критерий выбора саморезов — их доступность.

Длина саморезов может доходить до 50 мм и выше. Такие крепления предназначаются для толстых панелей из цельного дерева.

Для львиной доли работ по сборке мебели, особенно при работе над объемным проектом, конфирмат — лучший скрытый крепеж для мебели из дсп.

Мебельные конфирматы имеют большую стержневую и резьбовую поверхность, благодаря чему нагрузка на скрепляемый материал небольшая.

Выбрав с нашей помощью наиболее подходящий крепеж для своей мебели. Можно быть полностью уверенным в качестве и долговечности такого крепления.

Использование конфирматов позволит конструкции выдержать существенные нагрузки на протяжении длительного времени.

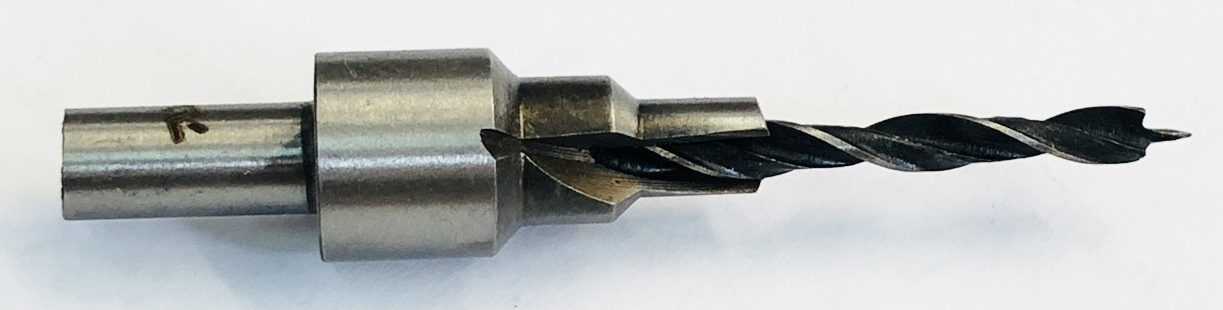

Сверло под мебельный евровинт

Для того чтобы сократить количество операций и ускорить сборку, разработано специальное сверло для конфирмата. Инструмент состоит из трёх частей. Первая предназначена для проходки части отверстия под резьбу. Вторая — для гладкой части евровинта. Третья — для зенковки конусовидного углубления под головку.

Диаметр сверла под конфирмат определяется по наиболее популярным размерам евровинтов.

Основные маркировки

Распространены свёрла следующих маркировок:

HSS расшифровывается как «быстрорежущие инструментальные стали». Именно такие стали (отечественные марки Р18 и Р9М5 или зарубежный аналог — HSS4341) используются для производства свёрл.

Рассмотрим для примера наиболее часто используемый евровинт 7×50. Диаметр отверстия под резьбу для него равен 4,7 мм, для цилиндрической части — 6,7 мм. Соответствующие диаметры сверла — 4,5 и 6,5 мм либо 5 и 7 мм. Для точности центровки отверстия наконечник инструмента выполнен в виде пера. Сверло бывает как неразборным, так и составным, что позволяет производить точную подстройку размеров.

Производители устройств

Инструменты такого типа выпускаются как отечественными предприятиями, так и рядом зарубежных компаний. Какой производитель лучше? Наиболее дешёвыми являются свёрла, сделанные в КНР. Но китайские изготовители зачастую не соблюдают технологическую культуру. В частности, используют не быстрорежущие, а другие марки инструментальных сталей.

Необходимо учитывать, что подготовка отверстий для евровинтов выполняется высокооборотным инструментом и в больших объёмах. Это приводит к довольно сильному нагреву инструмента. Не предназначенная для этого сталь отпускается, её твёрдость снижается. В результате приходится прикладывать большие усилия при сверлении, что может привести к браку при подготовке отверстий.

Гораздо качественней инструменты производства американской компании DeWalt или швейцарской Archimedes. Однако стоимость их в 2−3 раза больше, чем отечественных, при вполне сопоставимом качестве. Поэтому в большинстве случаев вполне достаточно приобрести отечественное изделие, например, выпущенное Тульским инструментальным заводом.

Определение типа сверла по цвету его поверхности

Цвет инструмента для сверловки – это важный признак, который позволяет сделать соответствующие выводы о его добротности и долговечности. Различные типы окрасов буравчиков имею разные прочностные характеристики, выбор которых должен быть основан на частоте использования инструмента, его точности и требований к качеству готового отверстия.

Тип сверла по металлу можно определить по его цвету

Сверла серого цвета недолговечны и наименее надежные ввиду полного отсутствия какого-либо защитного покрытия, что делает их подверженными к изменению механических свойств в худшую сторону под влиянием высокой температуры или силовых нагрузок. Такие буравы имеют невысокую стоимость, но и их применение будет одноразовым.

Сверла со светлым желтым покрытием имеют очень хороший запас прочности. Внутренние напряжения в таких изделиях устранены термическим отпуском еще на этапе их изготовления, за счет чего создается высокая прочность инструмента. Для их изготовления прибегают к использованию быстрорежущей инструментальной стали высокого качества. Несмотря на все свои достоинства, бледно-золотые буравы уступают по своим характеристикам более ярким экземплярам.

Ярко-желтые сверла изготовлены из высокопрочной стали, имеющей нитридо-титановое покрытие. Изделия с подобным окрасом при оформлении отверстий испытывают минимальную силу трения, что оказывает положительное влияние на их срок службы. Стоимость таких буравчиков достаточно велика, но при этом полностью окупается за счет своего продолжительного срока службы.

Разметка

Прочность и качество сборки, выполняемой посредством конфирматов, в значительной мере находятся в зависимости от правильно выполненной разметки будущих отверстий под винты. Как правило, наносят 2 вида разметки на детали, что будут ложиться на торцевую поверхность другой детали мебельной конструкции:

• глубина сверления (5–10 см);
• центр будущего отверстия, когда толщина стыкуемого элемента равняется 16 мм, должен располагаться на расстоянии 8 мм от кромки древесно-стружечной плиты.

На стыкуемой детали точки сверления необходимо разметить на его торцевой части, располагая их точно в центре мебельной плиты.

Чтобы осуществить разметку участков сверления по максимуму точно, можно прибегнуть к довольно простому способу: в накладываемом элементе после проведенной разметки проделывают (на всю толщину детали) отверстие, сквозь которое, приставив первый элемент ко второму элементу, крутящимся сверлом обозначают местоположение 2 отверстия под евростяжку.

Виды конфирматов и отверстий под них

Внешне евровинт напоминает шуруп, от которого он принципиально отличается диаметром и формой нарезанного зуба. Это особенность конструкции позволяет увеличить площадь соприкосновения с телом закрепляемой детали в несколько раз. В результате надежность соединения существенно увеличивается.

Один конфирмат заменяет 3-4 шурупа аналогичной длины. Для мебели из ЛДСП показатели еще более впечатляющие. Середина листа является самой рыхлой частью материала. Тонкий шуруп не способен надежно зафиксироваться. Евровинт за счет большего диаметра захватывает более твердые слои ЛДСП и не случайно, что производители однозначно отдают предпочтение именно ему.

Производители предлагают линейку изделий с разными размерами для различных типов соединений. Не все модели можно найти в магазине. Некоторые используются только для специальных целей. Их можно заказать или приобрести в специализированных торговых точках.

Модель	5х40	5х50	7х40	7х50	7х60	7х70
Длина общая, мм	38,5-40,0	48,5-50,0	35,5-40,0	48,5-50,0	58,5-60,0	68,5-70,0
Диаметр шляпки, мм	7- 7,5	7- 7,5	9,5-10	9,5-10	9,5-10	9,5-10
Длина головки, мм	6	6	10	10	10	10
Диаметр наружной резьбы, мм	4,7-5	4,7-5	6,3-7	6,3-7	6,3-7	6,3-7
Диаметр в нижней точке резьбы, мм	3,4	3,4	4,7	4,7	4,7	4,7

Способ закручивания конфирмата зависит от формы головки. Она может быть шестигранной или крестообразной. Для евровинтов малого диаметра (5 мм) применяется ключ 3 мм, а для больших изделий (7 мм) 4 мм.

В соответствии с таблицей определяются размеры сверла. В зависимости от материла отверстие под резьбу делается либо 3, 5 мм либо 4, 5-5 мм. Для головки конфирмата необходим диаметр 5 мм и 7 мм соответственно, в зависимости от марки.

Как просверлить отверстие под размещение конфирмата

Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:

• шуруповерт или электрическая дрель;
• бита соответствующего размера;
• сверло для конфирмата;
• измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
• карандаш;
• шило.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

Размеры отверстия под еврошуруп

Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.

Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

• глубина сверления (5–10 см);
• центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Типы сверл в зависимости от материала

Для определения лучших буравчиков для металла, необходимо выяснить, из какого материала был изготовлен выбираемый буравчик и познакомиться с тем, какие бывают разновидности сверл в зависимости от этого.

Для сверловки высокопрочных сплавов подойдут твердосплавные изделия, имеющие на своей режущей кромке поверхность повышенной твердости. Обычно тело подобных буравчиков изготовлено из простой инструментальной стали, за счет чего обеспечивается невысокая цена готового сверлильного изделия. Пластины, изготовленные из карбидного сплава, подвергаются самозаточке в процессе их использования, вследствие чего такие буравчики справляются с особо прочными материалами, в т.ч. имеющих большую толщину.

Кобальтовые сверла отлично реагируют на высокие механические нагрузки и не подвержены изменением своих свойств под действием высокой температуры. В своей основе такие буравы имеют быстрорежущую сталь, легированную кобальтом, в результате чего они отлично справляются со сверловкой отверстий в высокопрочных материалах и металлических изделиях с высокой вязкостью. Ценовая характеристика также выступает в пользу этой категории буравчиков по металлу.

Сверла по металлу из кобальта

Титановые сверла имеют наилучшие показатели своих сверлильных характеристик. При соблюдении правил эксплуатации таких буравов, титановые изделия будут радовать своего хозяина отличными результатами работ в течении очень долгого времени.

Титановые сверла по металлу

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Как просверлить отверстие под евровинт

Конфирмат вворачивают в заранее нарезанное отверстие. От того, насколько аккуратно будет выполнена операция, зависит качество фиксации деталей, устойчивость предмета обстановки, длительность его эксплуатации. Перед сверлением подготавливают следующий перечень инструментов и материалов:

• электрическая дрель или шуруповерт;
• бита нужного размера;
• конфирматное сверло;
• линейка или строительная рулетка;
• шило;
• карандаш.

Схема сверления отверстий под евровинт

Разметка места

Качество и прочность сборки зависит от того, насколько тщательно будет выполнена разметка будущих отверстий под еврошурупы. На накладываемой на торец детали выполняют 2 замера: по длине и от края. Первый составляет 5-10 см, второй – 0,8 см при толщине плиты 1,6 см. На перпендикулярно расположенной детали точку сверления отмечают на торцевой части. Здесь соблюдают такое же расстояние по длине (5-10см) и центру (0,8 см).

Разметка должна быть максимально точной, иначе при состыковке на плитах могут появиться лишние выступы или зазоры. Более простым способом получить отверстия считается просверливание 1 детали насквозь, затем через просвет намечают сверлом место для конфирмата в торцевой части 2-й детали.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

В пласт элемента

От края потребуется отметить расстояние, равное 0,8 см, и просверлить отверстие насквозь. Для предупреждения образования сколов под основу следует подложить невостребованный фрагмент ДСП. Далее деталь передвигают, чтобы край находился на весу, затем готовят место, где будут находиться шейка и шляпка евровинта. Дрель в процессе нужно удерживать строго под прямым углом относительно поверхности.

В торце детали

При высверливании прохода под еврошуруп сверло устанавливают перпендикулярно по отношению к поверхности торцевой части детали. При несоблюдении этого правила возможно отклонение сверла от заданного направления и его выход наружу. Для предотвращения накапливания стружки сверло во время рабочего процесса несколько раз вытягивают вверх.

Сверло устанавливают перпендикулярно к поверхности.

В двух одновременно

Самым точным считается метод, при котором 2 детали обрабатываются одномоментно. Но даже малейший сдвиг в ту или иную сторону приведет к нарушению геометрии готового изделия. Для подстраховки закрепляют детали при помощи зажимов, струбцин и прочих приспособлений.

Под шканты

Диаметр сверла для отверстий под шканты должен быть 0,8 см, желательно дополнительно воспользоваться ограничителем глубины, тем самым предупреждая просверливание насквозь. Глубина сверления детали составляет примерно 1 см, в торцевой части этот показатель не должен превышать 2-2,5 см. В процессе необходимо следить за положением инструмента. Если перпендикулярный угол не выдерживать, то в будущем при соединении элементов конструкции могут возникнуть проблемы.

Преимущества стержневой фурнитуры

После появления евровинтов сборка мебели стала более надёжной и качественной. В отличие от ранее устанавливавшихся шурупов, эти детали отличаются несколькими положительными характеристиками:

• Плотная затяжка любых деталей.
• Лёгкий монтаж.
• Качественная сцепка деталей.
• Винты могут соединяться между собой.
• Конструкция на таких винтах способна выдержать большие нагрузки в течение всего времени эксплуатации. Чтобы закрепить книжную полку, совместно с конфирматом, устанавливается шкант.

К сожалению, у таких приспособлений имеется и ряд характерных недостатков. К ним относятся:

• Сборка мебели на таких винтах может осуществляться только один раз. Такая конструкция не предназначена для частой разборки.
• Головка винтов не относится к группе «скрытых» систем. Поэтому, чтобы её спрятать приходится устанавливать пластиковые заглушки, цвет которых подбирается по оттенку мебели.

Характерные конструкционные отличия

Эти винты имеют потайную головку, оснащённую различными шлицами. Это позволяет закручивать детали отвёртками с четырьмя и шестью гранями. Рабочая часть стержня с тупым концом имеет выступающую резьбу. Её нижние витки должны нарезать резьбу, поэтому они сделаны конической формы с зазубринами. На поверхности под головкой, резьба отсутствует, она выглядит абсолютно гладкой.

Для создания антикоррозийной защиты детали имеют гальваническое покрытие. В большинстве случаев встречается цинковая поверхность. Специальная углеродистая сталь придаёт таким изделиям высокую пластичность. Поэтому они никогда не ломаются, их можно только погнуть. Благодаря такой пластичности, евровинт легко удалить из изделия, даже если его монтаж был сделан неправильно.

Конструкция конфирматов имеет несколько отличий. Детали, имеющие обычную шляпку, устанавливаются после предварительного зенкования отверстия. У некоторых винтов, прямо под шляпкой, имеется специальный зуб. Он формирует фаску, для расположения шляпки.

Заглушки для евровинтов

Когда шляпка конфирмата расположена на внешней стороне изделия, для её маскировки применяют декоративные заглушки. Они полностью закрывают шляпку, а хорошо подобранный цвет, создаёт завершённый вид конструкции.

Промышленность выпускает несколько видов заглушек. Самыми популярными и востребованными считаются:

При подборе соответствующего типа заглушки обязательно учитывается оттенок ДСП. Правда, подобрать точный цвет очень сложно. Поэтому самыми популярными стали самоклеящиеся изделия. Они не имеют цвета, изготавливаются из меламина. Толщина такой плёнки 0,4 мм, поэтому она становится незаметной на мебельной поверхности.

Пластиковые заглушки делаются из прочной пластмассы. Они имеют круглую форму диаметром 1,2 см. Изделия фиксируются за шестигранный выступ, оставленный винтом при закручивании.

Основные габариты евровинтов

Промышленность выпускает конфирмат, размеры которого позволяют проводить сборку самых разных конструкций. В линейку таких стяжек входит:

• 5,00 x 40,00 мм;
• 5,00 x 50,00 мм;
• 6,30 x 40,00 мм;
• 6,30 x 50,00 мм;
• 7,00 x 40,00 мм;
• 7,00 x 50,00 мм;
• 7,00 x 60,00 мм;
• 7,00 x 70,00 мм.

Первая цифра показывает диаметр резьбы. Вторая обозначает длину винта. Самым востребованным считается конфирмат с размером 7х50.

Таблицы соответствия диаметра крепежа и размера отвертки (биты)

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент – ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза

Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза.

Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

Диаметр винта, d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки, dk, мм	2,3	2,6	3	3,4	3,8	4,5	5,5	6	7	8,5	10	13	16
Ширина шлица, n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2,0	2,5
Размер отвертки SL, мм	0,3х2,0	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

Диаметр винта d, мм	М1,6	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	3	4	5	6	7	8	10	12	16	20
Ширина шлица n, мм	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2	2,5
Размер отвертки SL, мм	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

Диаметр винта d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	2,3	2,6	3	3,4	3,8	4,7	5,6	6,5	7,5	10	9,2	14,7	18
Ширина шлица n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	0,8	1,0	1,2	1,2	2	2,5
Размер отвертки SL, мм	0,3х2	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х8	1,6х10	2х12	2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

Диаметр резьбы d, мм	М2.5	М3	М3.5	М4	М5	М6	М8	М10	М12
Ширина шлица n, мм	0,4	0,4	0,4	0,6	0,8	1,0	1,2	1,6	2
Размер биты SL, мм	0,4х2	0,4х2	0,4х2,5	0,6х3	0,8х4	1,0х5	1,2х6.5	1,6х8	1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
Ширина шлица n, мм	0,6	0,8	1	1	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,6х3,5	0,8х4	1х5,5	1х5,5	1,2х8	1,2х8	1,6х10	1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,3	5,5	7,3	7,5	8,4	9,5	10,8	12,4
Ширина шлица n, мм	0,5	0,8	1,0	1,0	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,5х3	0,8х4	1,0х5,5	1,0х5,5	1,2х8	1,2х8	1,6х10	1,6х10

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

Диаметр резьбы самореза, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Размер (номер) крестовой отвертки	1	1	2	2	2	2	3	3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

Размер резьбы шурупа, мм	2	2,5	3	3,5	4	4,5	5	5,5	6	7	8
Размер (номер) крестовой отвертки	1	1	2	2	2	2	3	3	3	4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

Диаметр резьбы, A, мм	2,5	3,0	3,5	3,8	4,2	4,5	4,8	5,0	6,0
Размер отвертки (биты) Ph/PZ, номер	1	1	2	2	2	2	2	2	3

Таблица 1. Размеры кровельных саморезов по металлу с острым наконечником

4,2×13	13,0	7,1	10,6 – 11,4	3,2	4,05 – 4,3	1,66
4,2×14	14,0	1,73
4,2×16	16,0	1,89
4,2×19	19,0	2,04
4,2×25	25,0	2,45
4,2×32	32,0	2,87
4,2×41	41,0	3,60
4,2×48	48,0	3,78
4,2×51	51,0	3,87

Таблица 2. Размеры кровельных саморезов по металлу с сверлом

4,2×13	13,0	7,1	10,6 – 11,4	3,2	4,08 – 4,22	4,5-5,8	3,35-3,5	1,85
4,2×14	14,0	1,87
4,2×16	16,0	2,05
4,2×19	19,0	2,26
4,2×25	25,0	2,61
4,2×32	32,0	3,05
4,2×41	41,0	3,71
4,2×51	51,0	4,10

Как подбирать сверло?

Прежде чем приступить к работе по сборке мебели нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.

Однако часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.

В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.

Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.

Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.

Небольшой люфт иногда даже удобен. При небольших ошибках соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.

Преимущества

Для евровинта необходимо отверстие. Сложность заключается в том, что по своей конструкции он неоднороден: наружный диаметр резьбы и размер головки отличаются. Есть еще шляпка. Все это нужно учитывать для надежного крепления. Можно сделать следующее:

1. Просверлить отверстие, соответствующее длине конфирмата. Его диаметр делается чуть меньше, чем у наружной резьбы.
2. Головка еврошурупа — чуть шире. Она должна плотно входить в отверстие, но не слишком, иначе могут появиться трещины. Верхнюю часть уже проделанного отверстия придется расширять сверлом с необходимым диаметром.
3. Чтобы шляпка хорошо вошла, необходимо освободить место и под нее. Для получения нужного гнезда дополнительно производится обработка с помощью зенковки. Хотя некоторые мастера этот шаг опускают: достаточно немного сильнее закрутить конфирмат.

То есть для того, чтобы вставить один евровинт, нужно иметь два подходящих сверла и, желательно, зенковку. Потребуется проделать несколько операций, каждая из которых может окончиться неудачей, особенно для новичка:

• положение отверстия и его угол может быть взят неверно, что отразится на надежности соединения;
• при зенковке возможны сколы.

Значительно упростить процесс, сэкономить время и нервы способно специальное конфирматное сверло. Обычно оно заменяет собой все описанные выше инструменты и позволяет сделать отверстие быстро, одним движением. Хорошие образцы не портят края отверстия или делают это незначительно. Небольшой брак обычно можно закрыть шляпкой или заглушкой. Изделия подходят:

• для твердой и мягкой древесины;
• для ДСП с покрытием и без него;
• для пластика.

Нюансы монтажа

Еврошурупы довольно просты и удобны в работе, однако наличие элементарных навыков работы в сфере сборки мебели обязательно. Неумелые действия при сверлении могут испортить заготовку. Не каждый может правильно подобрать диаметр сверла, на глаз определить перпендикулярность инструмента при работе. Незначительное отклонение приведет к тому, что отверстие выйдет наружу.

Для сверления обычно применяют насадки разных диаметров, чтобы сделать три отверстия: под резьбу, головку и потай. Использование нескольких инструментов оправдано только при выполнении работ небольших объемов. Профессиональные мебельщики применяют специальное сверло со ступенчатой фрезой, которое способно выполнять все три операции одновременно. При извлечении инструмента возможны незначительные сколы, которые легко прикрываются широкой шляпкой.

Для ускорения монтажных работ требуются электрические инструменты с высокими оборотами

Сверление на больших скоростях особенно важно, чтобы стружка не забивалась в отверстия. Детали для мебели в основном крепятся под углом в 90 градусов

Сначала нужно проделать отверстие в плоскости одной детали, а затем – в торце другой. После этого применяется шуруповерт, хотя начинающим лучше пользоваться на первых порах ручными приспособлениями.

Неправильно совмещенные детали портят эстетическое восприятие предмета мебели и нарушают функции подвижных элементов

Чтобы избежать подобных неприятностей, следует обратить внимание на некоторые нюансы:

1. Подготовив отверстие для евровинта, не нужно полностью закручивать его с первого захода. Лучше остановиться на уровне входа головки в деталь, поправить заготовку, крепко прижать и докрутить стяжку.
2. В случаях работы с рыхлым или пористым материалом рекомендуется наносить клей на резьбу.
3. В предметах мебели, где предусмотрены ящики, не следует до конца закручивать боковины, не проверив работу подвижных частей.

Для более надежной стяжки необходимо воспользоваться методом разметки. В производственных условиях этим занимаются специальные станки. Любителю достаточно иметь несколько простых вещей: маркер, угольник, рулетку, шило. Последним делают отметки, чтобы сверло не соскальзывало на гладкой поверхности. Они ставятся примерно в 50 мм от края.

Удобно делать разметку при помощи специальных шаблонов (кондукторов). Это заготовки с готовыми отверстиями, которые накладываются на детали, чтобы лишний раз не отмерять одинаковые расстояния. Шаблоны можно сделать своими руками или приобрести.

Пошаговые монтажные работы можно показать на примере сборки ящика для шкафа или тумбочки. В качестве заготовок берутся четыре доски из ДСП. Монтаж происходит следующим образом:

1. Сначала необходимо внимательно осмотреть детали будущего ящика. Торцы, соединяющиеся с плоскостью доски, не должны иметь декоративного слоя. Нелишним будет проверить наличие сколов и царапин на лицевых сторонах заготовок, чтобы поврежденные части не оказалась снаружи. Определившись с правильным расположением досок, нужно их соединить.
2. Чтобы добиться идеально ровных стыков, целесообразно использовать специальные зажимы. Крепление данного приспособления не должно быть жестким, это может повредить кромки. Зажимать углы и выравнивать нужно по отдельности.
3. Отверстие под евровинт необходимо сделать при помощи дрели. Оно должно пройти посередине торцовой доски строго перпендикулярно. Сверло в основании шире в диаметре, под утолщенную часть шурупа без резьбы.
4. При помощи шуруповерта с шестигранной насадкой установить конфирмат. Электрическим инструментом нежелательно закручивать метиз до конца, надежнее сделать это вручную. Шляпку следует немного утопить.

Монтаж евровинта

Разметка с помощью шаблона (кондуктора) Важно правильно подобрать диаметр ступенчатого сверла

Схема сверления отверстий

Соединение деталей
