Подключение духового шкафа к электросети своими руками (фото и схемы)

Диэлектрическая муфта

Не забудьте купить диалектическую вставку или муфту.

Во-первых, как оказалось, без неё нельзя было соединить сильфонный газовый шланг с краном сети газоснабжения. Кстати, если посмотрите на картинку резинового шланга вверху, то резиновый газовый шланг был сразу с муфтой.

Во-вторых, безопасность, по газовым трубопроводам могут распространяться токи утечки. Это может быть вызвано разными техническими причинами, но это может привести к накапливанию потенциала, а это к нагреванию оплетки шланга и плавлению ее резиновой сердцевины. Шланг со временем начинает пропускать газ, появляется угроза взрыва.

Диэлектрическая вставка, благодаря материалу из которого она сделана, блуждающие токи не пропускает.


Рис. 3-4. Диэлектрическая вставка — необходимость и безопасность

Выбор места для установки

Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.

Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню

Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение

В тумбе под столешницей

Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.

Когда устройство устанавливают под столешницу, порядок действий таков:

в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
в приготовленном отверстии устанавливают духовку.

Шкафы-колонны

Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.

Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.

В высокую тумбу

С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.

Высокое расположение печей имеет следующие преимущества:

не нужно часто наклоняться, чтобы проверять готовность блюд;
прибор не будет доступен для маленьких детей;
вытащить посуду из духовки намного легче.

Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.

В остров

Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.

При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:

наличие надежной вентиляции;
вес конструкции.

Как встроить в угол

Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.

Врезка варочной поверхности

Шланг сильфонный и диэлектрическая муфта у нас есть, теперь переходим к монтажу газовой варочной поверхности.

Перед тем как вырезать отверстие в столешнице под варочную поверхность, обратитесь к инструкции к вашей модели варочной поверхности. У
нас были приложены следующие схемы с рекомендациями. Размер отверстия согласно схеме 56*48 см.


Рис. 5. Схема врезки варочной поверхности

Производитель рекомендует выдерживать следующие расстояния до стены, до пенала и до вытяжки. Что касается вытяжки, то тут корректнее будет изучить рекомендации по вашей модели вытяжки.


Рис. 6. Рекомендации по размещению варочной поверхности и вытяжки

Если у вас варочная газовая поверхность расположена на духовкой, то при разметке выреза учтите этот момент, чтобы варочная поверхность не оказалась в стороне и вы не смогли нормально её закрепить, а то и столешницу, в случае ошибки, придётся новую покупать.

Информация!

Для справки, ширина корпуса для духовки 600 мм, если откинуть толщину двух боковых стенок по 18 мм, то внутренняя ширина корпуса 564 мм, а ширина выреза по инструкции 560 мм, то есть сделать надо всё точно.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

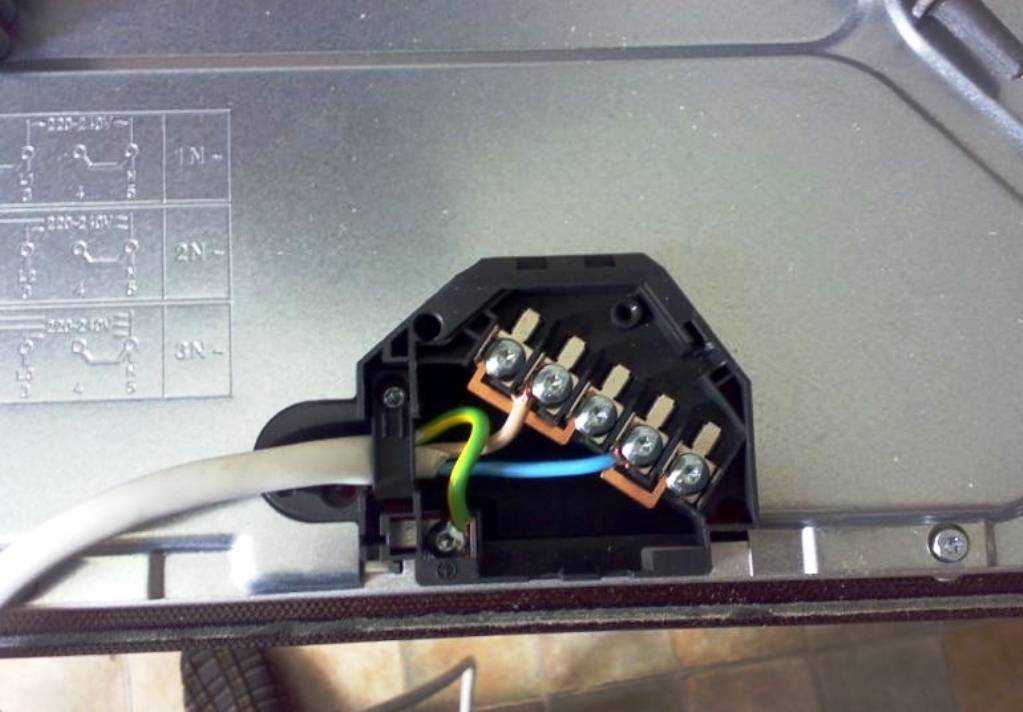

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

К третьему фаза.
К пятому — нейтраль. Провод синего или голубого цвета.
К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

Достаточный уровень сопротивления;
Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

Соединение проводов на скрутке не допускается.
Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
Подключение к электрощиту должно проходить через отдельный автомат.

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

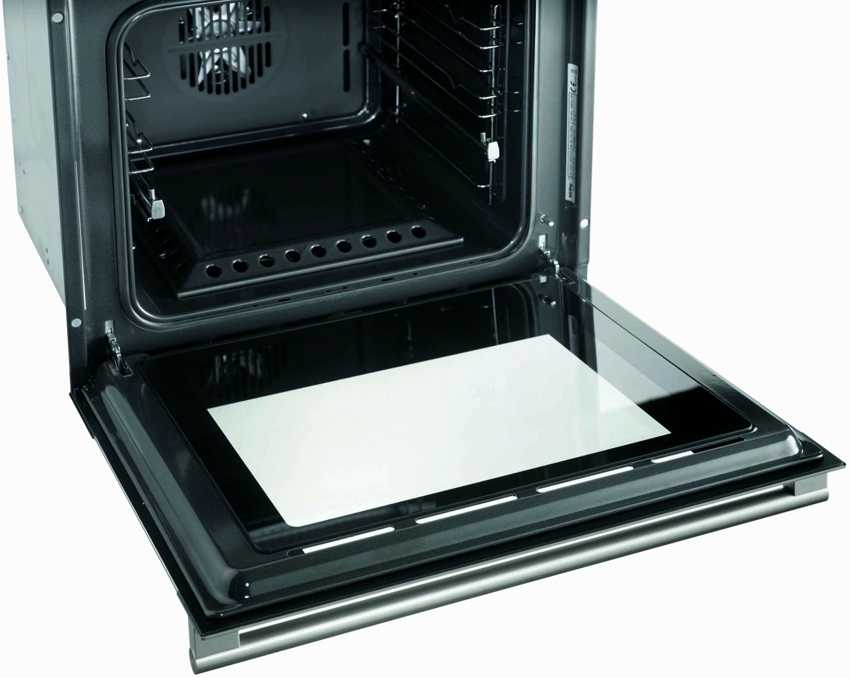

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 – 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

Проводка

В домах старой застройки (советский период), если проводка не менялась, то она алюминиевая, с сечением жил 1.5 мм², без заземляющего провода. По некоторым таблицам соотношений считается, что этого достаточно для 4.4–5 кВт, но на практике для таких мощных приборов как духовка этого хватит для 3.5 кВт и не больше. Придется либо менять линию, либо подбирать устройство меньшей производительности (до 3.5 кВт и 16 А), иначе возникает риск перегрева проводов, возгорания.

Часто правила нарушаются и, например, на алюминиевую линию 1.5 мм² «вешают» устройства и на 5 кВт, и они работают года без негативных последствий, но это риск и гарантии от перегрева жил нет. Перед тем как установить встраиваемый духовой электрошкаф, желательно изучить несколько вариантов таблиц соотношений мощности и сечения проводки. Подбирают среднее значение (в большинстве случаев этого достаточно) или с запасом.

Подключить духовой шкаф к электросети надо с учетом правил по проводке:

мощность потребителей суммируется, поэтому желательно выделить отдельную линию с одной розеткой на электродуховку. Впрочем, если сечение жил позволяет, то допускается и больше потребителей, но надо учитывать, что при перегрузке, КЗ, пробое, обесточатся все приборы. А также дифференциальные значения тока для отключения разные для отдельных устройств, поэтому возможна некорректная работа защиты;
автоматика защитного отключения — УЗО, дифавтомат — крайне желательная. Но если нет заземления (проводка двухжильная), то она обязательная. Без защиты при пробое, нарушении изоляции пользователь рискует получить удар током с фатальными последствиями, а при скачке напряжения повышен риск выхода прибора из строя;
надо подбирать не только сечение жил, но и параметры розеток под величину тока, иначе они будут нагреваться, возникнет риск их возгорания.

Установка встраиваемого газового духового шкафа: общие рекомендации

Монтаж встраиваемого кухонного оборудования, работающего на газу, предполагает ряд определенных трудностей. Основная проблема – это подведение магистрального газопровода к приборам. Наибольшее число сложностей возникает при монтаже встроенного газового оборудования.

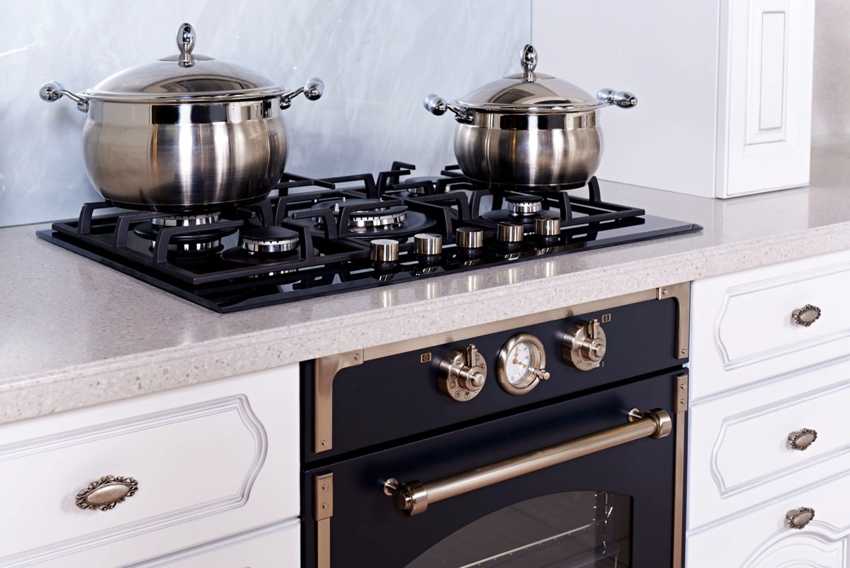

Комплект газового духового шкафа и варочной поверхности

Вне зависимости от того, предполагается установка газовой варочной панели и духового шкафа электрического типа, компактной газплиты или зависимой духовки от варочной поверхности, в любом случае потребуется подвод магистральной газовой системы. Эту работы уполномочены выполнять только квалифицированные и сертифицированные специалисты. Самостоятельное вмешательство в газопровод на любом его участке недопустимо, так как несет опасность не только для обитателей конкретной квартиры, а потому подразумевает наказание в виде существенного штрафа.

Правила монтажа газовых приборов предусматривают наличие специальной защиты. Не допустимо подвергать элементы газопровода любому физическому влиянию, а также температурным перепадам. В целях безопасности запорный кран выносят на участок с легким доступом, что позволяет быстро перекрыть подачу газа в случае аварийной ситуации. Если предполагается подключение одного устройства, то допустимо применение простого сильфонного шланга, однако при условии, что его укладка не предполагает установку дополнительных держателей и деформацию стен. Но при этом дина шланга не должна превышать 2 м. Использование переходников недопустимо.

Ряд моделей духовых шкафов имеют 2 выхода для соединения с газовой трубой – одновременно с правой и с левой стороны. Поэтому после монтажа одного из кранов, на второй следует поставить заглушку. На некоторых дорогих моделях с этой целью уже производителем предусмотрен специальный заводской клапан. Бюджетные духовки предполагают вставку чопика или накрутку крана. Для вывода прямого типа больше подойдет Г-образный адаптер.

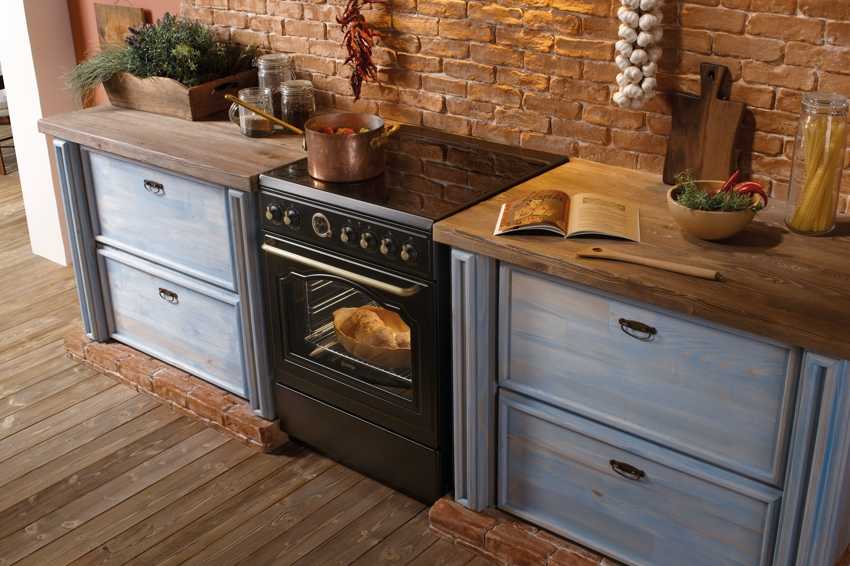

Газовая духовка, стилизованная под ретро стиль

Установка встроенного газового духового шкафа: нюансы и последовательность

При монтаже газовой духовки следует учесть, что газовые отводы не должны располагаться под мойкой, за стиральной или посудомоечной машиной, а также иной бытовой техникой, в частности и за духовым шкафом. Расположение газового прибора от магистральной трубы должно быть на расстоянии не меньше 1,2 м. При этом использовать переходники и удлинители нельзя.

Между духовкой и подводной трубой расстояние должно быть как минимум 30 см. Двери, дымоходный и вентиляционный каналы должны находиться в диапазоне не менее полуметра, а электропровода – в 10 см от трубы. Запорные краны должны располагаться на высоте минимум 80 см, с отступом от оборудования в 20 см. Каждая из единиц газовой техники должна иметь свой запорный кран, поэтому в подключении отдельного духового шкафа, работающего на газу, допускаются сварочные работы.

Перед окончательным монтажом и подключением газовой духовки следует тщательно проверить, в каком состоянии пребывают все элементы и их работоспособность в комплексе

Основное внимание необходимо обратить на герметичность соединений. Сейчас представители газовой службы делают это с использованием специальных приборов, оснащенных датчиками

Раньше утечку определяли при помощи мыльной пены.

Подключение духовки к газопроводу лучше доверить специалистам

Перед встраиванием техники в нишу гарнитура необходимо в обязательном порядке перекрыть газ. Удостоверившись в том, что все соединения надежны, можно производить подключение прибора.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

до задней стенки духового шкафа — 40 мм;
до левой и правой стенки духовки — по 50 мм;
расстояние до дна духового шкафа — 90 мм.

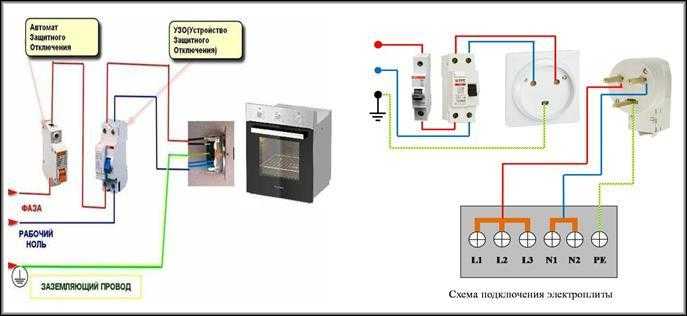

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
Поместить нулевой провод (синий) на клемму с буквой «N».
Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
Затем устройство вставляется в предусмотренное место и закрепляется.
После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Основные типы конструкций духовых шкафов. Правильно размещаем технику

Встраиваемый духовой шкаф может быть:

Зависимым, то есть установленным совместно с варочной поверхностью;
Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов. Установка духового шкафа своими руками может осуществляться двумя способами:

Установка духового шкафа своими руками может осуществляться двумя способами:

Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

Купить духовку и кухонный модуль под нее можно в такой последовательности:

Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.

Установка и подключение газовой духовки

Устанавливают газовый духовой шкаф по принципу, аналогичному тому, как с электрическим прибором. Нишу встроенной техники готовят так же. Таким же образом делают отступы от стен.

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Как уже говорилось, что газовую установку лучше не устанавливать своими руками, если у вас нет соответствующего опыта, поэтому лучше обратитесь к специалистам.

При одновременном подключении к газовой трубе духовки и варочной панели, потребуется две ветки с разными кранами остановки подачи газа. Затем потребуется поставить за краном диэлектрическую прокладку, которая будет нужна для разрыва сети. Чтобы прибор соединить с центральным газоснабжением, нужна медная или стальная трубка или же сильфонный шланг.

В данном случае, трубу нужно поставить рядом с духовым шкафом, рекомендуется брать ½ дюймовую трубку с наружной резьбой. Газовые выводы большинства духовок предназначены именно под эти параметры.

Если вы используете сильфонный шланг, убедитесь, что он не касается движущих предметов, не допускайте его пережимов.

базовыми

После установки варочной панели и духовки нужно правильно настроить их работу, чтобы они работали как можно дольше. Потребуется отрегулировать максимально допустимый огонь горелки, контакты термопар, которые входят в запирающий клапан газоконтрольной системы приборов.

Алгоритм подключения газового прибора выглядит таким образом:

Для начала следует включиться в общую систему. В месте, где на ответвлении газового провода располагается отсекающий кран, установите специальный тройник. Под резьбу дополнительно нужно положить достаточный слой пакли или ленточной обмотки, предварительно ее покрывают графитной смазкой или краской. К обоим отверстиям тройника нужно прикрутить сильфонные металлические шланги. И на каждый такой «рукав» требуется установить по одному крану с желтыми ручками.
Присоедините духовой шкаф. Духовка к одному из шлангов подключается посредством накидной гайки с резиновой подкладкой, которую заранее нужно будет обильно смазать солидолом. А вторая подводка нужна для установки варочной поверхности.
Проверяем герметичность. Когда вы закончите подключать духовку к газопроводу, обязательно проверьте, насколько надежно все соединено, чтобы не допустить неплотность газовой утечки. Проверку осуществляют просто – с помощью мыльного раствора, которым нужно обработать все стыки, а затем откройте газовые краны. Если шланги пускают так называемые пузыри, значит, на этих участках резьба прилегает плохо. Такие узлы нужно разобрать и установить заново, соблюдая все правила.
Когда все соединения выполнены правильно, встраиваемую духовку ставят в нужную нишу, и затем фиксируют с помощью шурупов.

Как видите, при желании установить и подключить своими руками новую духовку или варочную панель можно. Проще всего это сделать, если она работает от электрической сети. А вот газовые приборы своими руками устанавливать рекомендуется лишь тогда, когда вы имеете опыт работы с подобными приборами. А вот новичкам лучше обратиться к специалистам по установке.

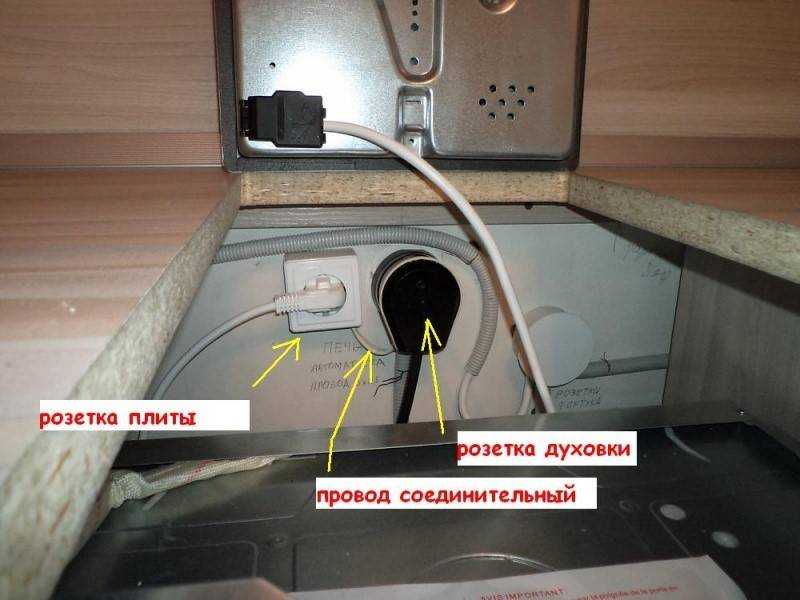

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно. Будьте внимательны

Установка духового шкафа

Установить выбранную духовку можно двумя способами:

Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

Подготовительные работы

Монтаж и подключение электрического духового шкафа

Порядок работы:

В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
Поместить нулевой провод (синий) на клемму с буквой «N».
Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
Затем устройство вставляется в предусмотренное место и закрепляется.
После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.
