Ремонт утюга своими руками: возможные поломки и их устранение

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация	Порядок действий
	Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается
	Отверните крепежный шуруп и снимите пластиковую крышку
	Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур
	Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки
	Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону
	Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга
	Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия
	Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой
	Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке
	Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части
	Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Как почистить парогенератор в домашних условиях

Довольно часто у хозяек возникает вопрос, как почистить парогенератор в домашних условиях и при этом не повредить технику. Прибор используется для глажки и отпаривания белья, он прост и эффективен в применении, но во время эксплуатации владельцы сталкиваются с проблемой образования накипи. Это обусловлено низким качеством воды, в которой содержатся примеси солей, извести и прочих загрязнений.

Провести чистку отпаривателя можно дома самостоятельно, используя специальные средства от накипи или домашние методы. В статье собраны действенные способы очистки парогенератора, которые вернут прибору чистоту и позволят ему нормально функционировать.

Полная разборка утюга. Детали утюга — их название

Для ремонта утюга, обычно необходима полная, подетальная разборка, — если ремонт не заключается в неисправности сетевого шнура.

На фотоснимке фото 1 показана причина неисправности утюга. Контакт терморегулятора фото 1 соединяется проводом с контактом тена фото 2. Соединяющий провод двух контактов — сталистый, по истечению срока эксплуатации провод проржавел и перегорел. Выпуск данной модификации утюга — с прошлого века, подобные утюги соответственно уже не выпускаются.

Припаивание небольшого отрезка провода выполняется с предварительным протравливанием контактов, чтобы затем нанести на контакты паяльное олово и припаять сам провод фото 3.

Причина неисправности утюга установлена и устранена, теперь в кратце ознакомимся с отдельными деталями.

На следующем фотоснимке индикаторной отверткой показана подошва утюга, в которой встроен нагревательный элемент — ТЭН фото 4.

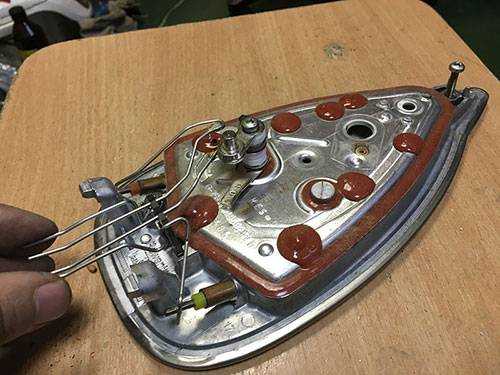

В этом фотоснимке показан ТЭН, установленный и закрепленный на подошве утюга фото 5.

Здесь, дано изображение терморегулятора, при помощи которого, нами устанавливается заданный температурный режим нагрева фото 6.

Контактами терморегулятора осуществляется включение и отключение для предотвращения от перегрева утюга, на фотоснимке указываются контакты терморегулятора фото 7.

Биметаллическая пластина указанная на фотоснимке фото 8, — выполняет функцию подвижного контакта на замыкание и размыкание электрической цепи — по мере нагревания и остывания самой пластины.

Пальцами руки указаны две шины фото 9, к которым подсоединяется сетевой шнур.

Сопротивление спирали утюга

И в этом фотоснимке показано — как именно нужно проводить измерение сопротивления утюга. То-есть, здесь выставляется измерительный прибор в диапазон измерения сопротивления, щупы прибора соединяются с контактами тена, — дисплей прибора в этом примере будет указывать на наличие сопротивления для данного участка.

Значение сопротивления ТЭНа, как мы можем заметить, составляет 48 Ом — что соответствует нормам и дальнейшей эксплуатации утюга. Несмотря на длительный срок эксплуатации, некоторые электроприборы можно починить без особых усилий — как для данного примера.

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

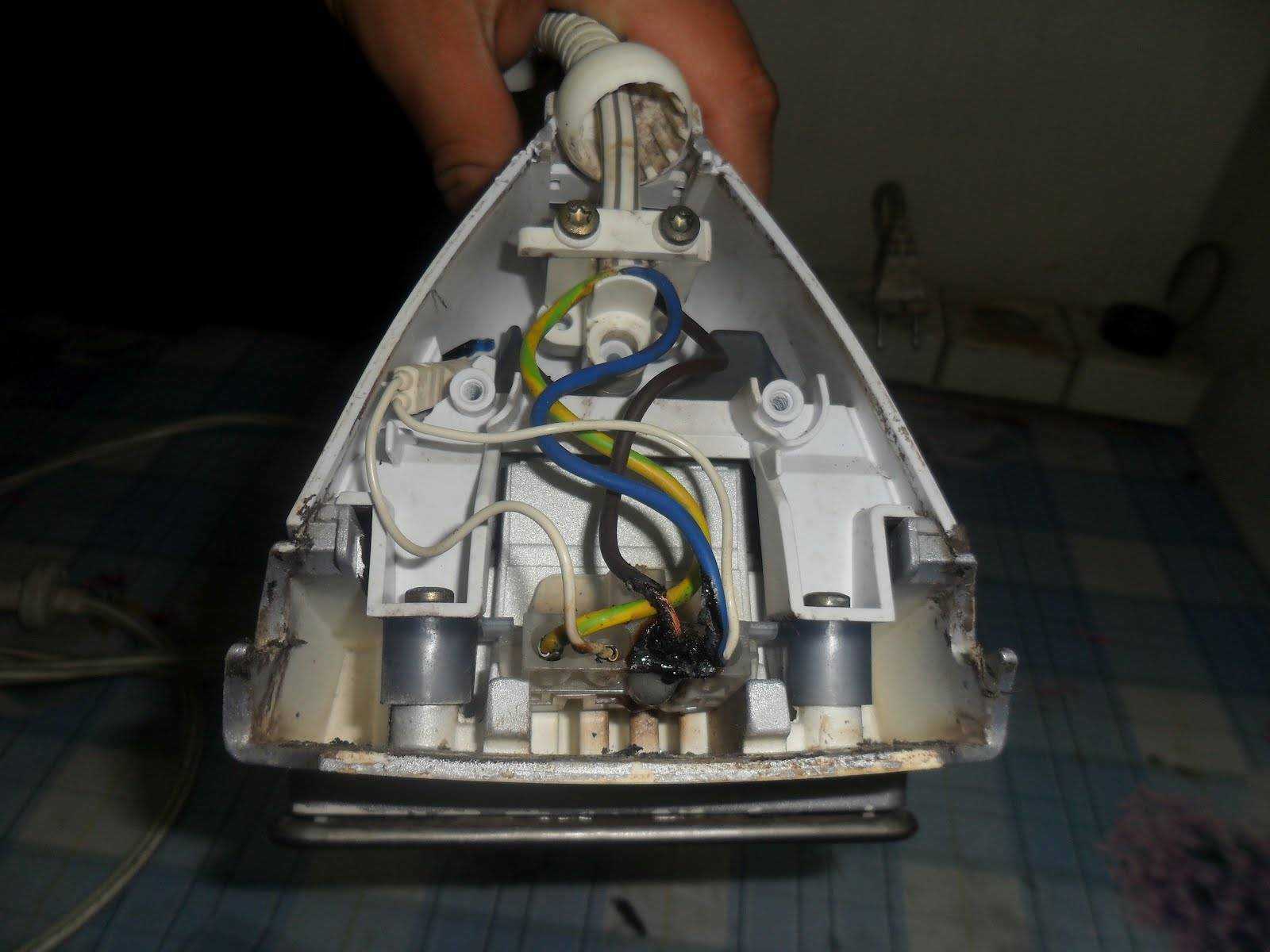

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

ТЭН

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Окисления

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

2-4 отжимника для крышек;
отжимник для скрытых защелок;
дешевый светодиодный фонарик (именно светодиодный) и лупу;
полоску замши, пилку для ногтей, спирт;
или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

`img-0`

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

`img-1`

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

Подать кнопку вперед.
Вставить сзади нее отжимник из мешалки.
Отжать защелку.
Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
Придерживая кнопку, чтобы не упала, вынуть отжимник.
Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

`img-2`

Фасонные винты

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Возможные причины поломки

Обрыв в проводке

Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.

Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.

Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:

На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.

Совет Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).

Перегорание

Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.

Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:

Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.

Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:

Плохие контакты

Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:

Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.

Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем

Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.

Внимание Процедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца. Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца

Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.

Неправильная заточка конца жала паяльника. Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

С чего начать?

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики

Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Второй способ очистки утюга от накипи.

Поскольку первый способ не всегда дает стопроцентные результаты, и эффективен только если ваш утюг не запущен, то есть вы пользуетесь функцией самоочистки регулярно (и если эта функция вообще присутствует в модели вашего утюга), то хочу предложить альтернативный вариант очистки подошвы утюга.

Для того, чтобы его лучше и наглядней его продемонстрировать, я проделал всё это действо со своим утюгом и сфотографировал на память.

Шаг первый.

Нам понадобится жаропрочная емкость с невысокими бортами и размером достаточным для того чтобы подошва вашего утюга в него полностью входила. Такой емкостью может быть, например, большая сковорода. У меня такой сковороды не оказалось, поэтому я воспользовался стеклянной жаропрочной формой.

Для того, чтобы подошва утюга не лежала плотно на дне формы и жидкость могла свободно попадать в паровые отверстия подошвы, на дно стеклянной формы я положил две деревянные палочки.

Шаг третий.

Далее нам понадобится какое-либо химически-активное вещество для удаления накипи. Это может быть уксусная или лимонная кислота, а еще лучше специальное средство для удаления накипи, которое продается практически в любом магазине бытовой техники в качестве аксессуара. Обычно его используют для чистки чайников.

Насыпаем средство или наливаем, если оно жидкое, на дно емкости.

Шаг четвертый.

Кипятим воду в чайнике и наливаем в емкость, где стоит наш утюг.

Воды нужно налить столько, чтобы подошва утюга погрузилась под воду на 1,5 – 2 сантиметра. В таком случае все внутренние каналы подошвы будут в воде, а остальные резиновые и электрические части нет

Это важно!

На последнем рисунке видно уровень.

Собственно всё.

Оставляем утюг в таком положении минут на 10 и, если вода будет достаточно горячей, то накипь должна полностью раствориться.

Однако, как правило, горячая вода из чайника после наливания в емкость очень быстро остывает и эффект очистки оказывается не таким, как нам бы того хотелось. Поэтому рекомендую, поставить емкость, в которой стоит утюг, на плиту на слабый огонь и кипятить …

Вот такая вот «каша из утюга».

А после проведения этой процедуры можно еще раз воспользоваться первым способом очистки утюга, о котором писалось вначале. Или же если ваш утюг не имеет функции самоочистки, то хорошенько «выдавить» оставшуюся накипь из подошвы с помощью нескольких паровых ударов, функция которых реализована практически в любой модели паровых утюгов.

Спасибо за внимание. Жду ваших комментариев. Жду ваших комментариев

Жду ваших комментариев.

Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к. порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов. Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.

Видео инструкция по разборке корпуса

Основные детали

Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор

Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой. На слюду наматывается проволока, которая служит нагревательным элементом

Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления

На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.

Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.

Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.

Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.

Пар не подаётся, вода не разбрызгивается

Если утюг эксплуатировался долгое время, владелец может столкнуться с ситуацией, когда утюг перестаёт отпаривать. При этом он исправно включается и поддерживает температуру в соответствии с выбранным режимом.

Вероятных причин неисправностей может быть две:

засор;
выход из строя противокапельной системы.

Если в утюг заливали жёсткую воду, после нескольких месяцев эксплуатации отложения в трубках, форсунках, отверстиях подошвы могут накопиться в таком количестве, что перекроют выход пару.

Чтобы устранить засор, необходимо произвести очистку утюга от накипи согласно инструкции. Забитое сопло форсунки можно прочистить механически, с помощью острой иглы. При необходимости, можно воспользоваться следующими средствам для удаления накипи:

Лимонной кислотой, газировкой или уксусом, залитыми внутрь резервуара в определённых пропорциях.
Химическими препаратами: MAGIC POWER, Topperr, Top House и др.

Перфорированные отверстия в подошве можно обработать нашатырём или специальным карандашом.

Если очистка не помогла, возможно проблема кроется в противокапельной системе. В некоторых моделях установлен специальный термодиск, который выгибается, когда ТЭН начинает греть. Он поднимает пластину, отжимающую клапан, который перекрывает подачу воды. При неисправности системы (деформировался диск, оторвалась пластина при падении и т. д.) клапан может перекрывать подачу воды в горячем состоянии. Чтобы устранить неисправность, необходимо выправить смещённые детали и закрепить их в нужном положении.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

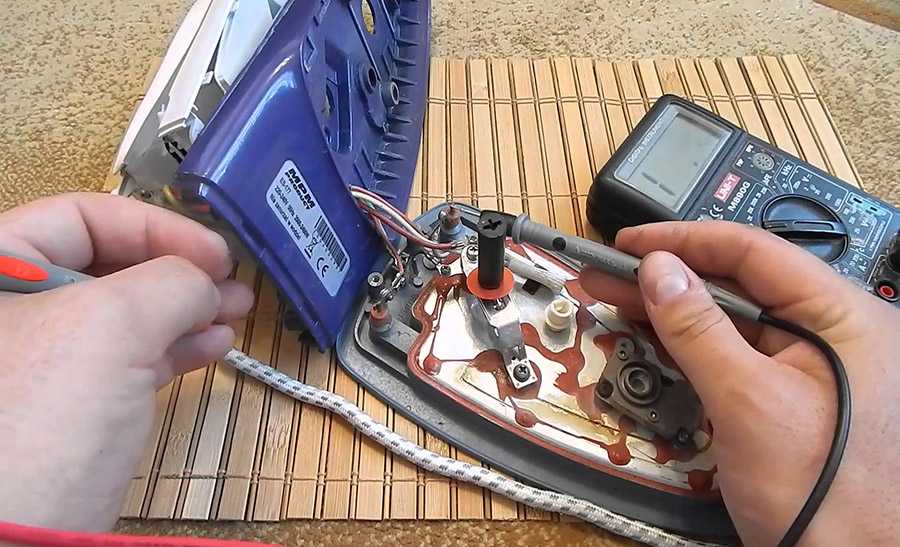

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Нарушение условий эксплуатации прибора

Из отпаривателя вода выступает чаще всего из-за неправильного использования или игнорирования условий эксплуатации. На ручке или корпусе утюга располагается терморегулятор, на который нанесены деления для указания режимов работы. Если установить недостаточную температуру, жидкость капает через отверстия клапана, не преобразуясь в пар.

Рекомендуется придерживаться следующих правил.

Перед активацией режима «Пар» выставить температуру нагрева подошвы с учетом типа обрабатываемой ткани.
До окончания процесса нагрева утюг оставить в вертикальном положении. После того как температура достигнет нужного значения, индикатор на корпусе прибора погаснет.
Всегда плотно закрывать отверстие для залива воды – крышка должна щелкнуть. Если этого не делать, вода будет выплескиваться из резервуара устройства на обрабатываемую вещь.

Если течь вызвана неправильной эксплуатацией, утюг не требуется ремонтировать. Достаточно начать соблюдать правила его использования, чтобы проблема больше не возникала.

Что у кого не так

Тефаль

Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него снимается вместе с верхней крышкой. Второе, носовой винт спрятан под крышкой дозатора воды (слева и в центре на рис.); он виден сквозь полупрозрачный пластик. Третье, чтобы добраться до помп, нужно снять верхнюю крышку уже при снятом корпусе. Ее винт спрятан под кнопками (справа на рис.), и его нужно вывернуть, чтобы можно было снять крышку.

Крепление крышки утюга Тефаль

Наконец, Тефаль – лидер производства беспроводных утюгов. Они бывают нескольких типов: с контактами на площадке, с термоаккумулирующей подошвой, с отбрасываемым (отстреливающимся) шнуром. Первые два для любительского ремонта непригодны, а последний вроде бы неисправный может оказаться вполне рабочим.

Шнур от утюга отбрасывает толкатель, действующий от отдельного триггерного механизма со своей биметаллической пластиной. Т.е., если вы, к примеру, прогладили обшлага и хотите еще подогреть утюг, вставив шнур, а он не лезет, то утюг еще недостаточно остыл. Нужно дать ему еще остыть, вставить шнур, повернуть регулятор на больший нагрев и ждать, пока шнур не отскочит. Неудобно, конечно, поэтому утюги с отстреливаемым шнуром особым спросом не пользуются.

Филипс

Особенность утюгов Филипс – двойной корпус. Напр., популярный Азур сначала разбирается в обычной последовательности, поз. А на рис., но крепление задней крышки – 2 винта снизу. Под декоративным корпусом с помпами оказывается внутренний с защитой (поз. Б), а уже под ним – массивная подошва (фактически, третий корпус) с терморегулятором и термичкой, поз. В.

Разборка утюга Филипс Азур

Крепление задней крышки утюга Бош

Конструкцию утюгов Бош можно считать типичной, а разборка Бошей даже легче прочих: задняя крышка на одном винте и без хитрых креплений. Чтобы ее снять, нужно, вывернув винт, потянуть назад за вводный шланг сетевого шнура (см. рис. справа), крышка откинется вместе с шарниром, после чего дальнейшая разборка особенностей не имеет.

Браун

Проржавевший парогенератор утюга

Врожденный порок недорогих утюгов Браун – тонкостенный бак парогенератора из оцинкованной стали и крепление кожуха терморегулятора отгибаемыми лапками из нее же. То и другое отлично ржавеет, см. рис. справа, после чего ремонт утюга теряет смысл.

Как сделать пар

Неправильная чистка утюга от накипи

Такой же врожденный порок всех без исключения утюгов с паром – накипь. Удалить ее из неразборного резервуара парогенератора трудно, и ни в коем случае не следует для этого кипятить утюг в сковороде с уксусом, как на рис. Пары уксусной кислоты сделают хрупким пластики, разъедят до шероховатости никель на подошве, а если она с тефлоновым покрытием, то оно начнет отслаиваться. Во-первых, утюг для чистки нужно разобрать до подошвы, см. напр. видео, как чистить Philips 3240:

Видео: пример разборки и чистки утюга Philips 3240

Во-вторых, как уже сказано, пользоваться лучше не уксусом, а раствором лимонной кислоты. В-третьих, контакты ТЭНа вместе в керамическими втулками перед чисткой нужно плотно обмотать хорошей мягкой изолентой в 3-4 слоя или, лучше, термоусаживаемой лентой. В-четвертых, если форсунки забиты накипью, также перед чисткой проткнуть из зубочисткой. И в-пятых, после чистки обильно промыть гидросистему подошвы чистой водой сверху вниз, наливая ее в бак парогенератора. Тогда можете быть спокойны: утюг послужит после чистки так же исправно, как до нее.
