Теплый пол под ламинат: как выбрать и установить своими руками

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.
  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

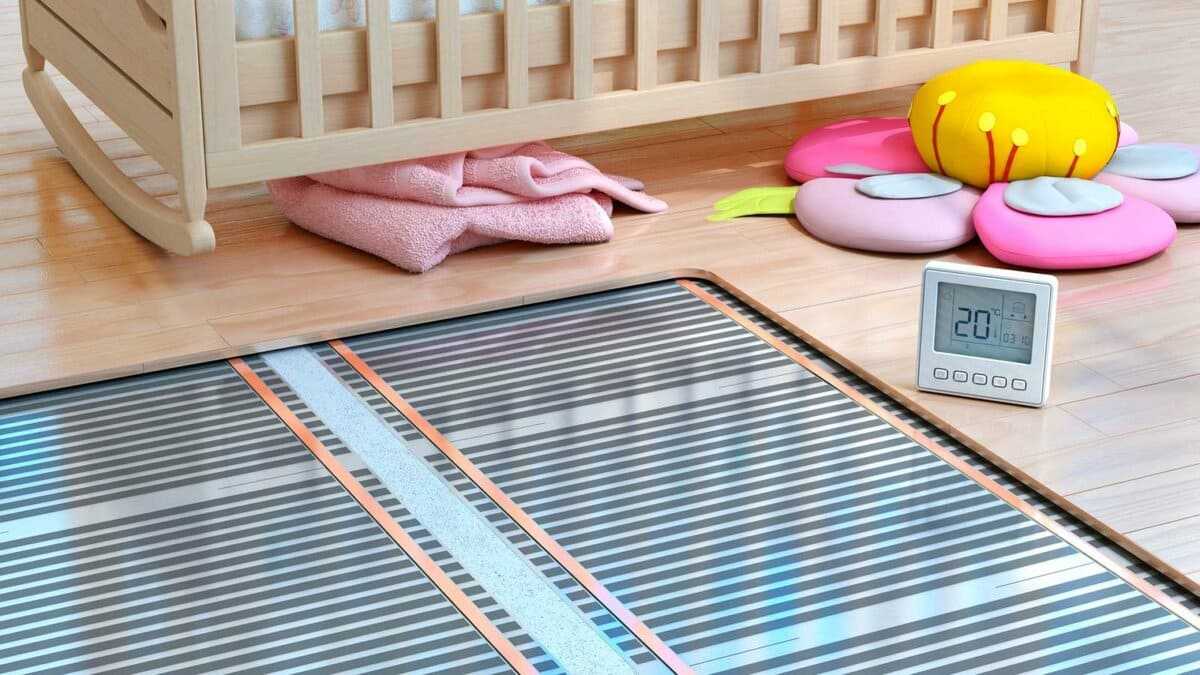

Принцип работы инфракрасного пола

Нагрев ламината и воздуха в комнате инфракрасный теплый пол производит за счет ИК-излучения. Оно образуется на карбоновых термоэлементах, через которые пропускают электрический ток. Теплоносителя, как в случае с водяными напольными системами, здесь нет. Рассматриваемому обогревателю для работы требуется лишь электропитание из розетки 220 В.

ИК теплому полу не страшны влага и низкие температуры. Если оставить его на долгое время выключенным зимой, то потом можно прийти в дом и спокойно включить этот обогрев. Такая система отопления является идеальным вариантом для загородных коттеджей, которыми пользуются изредка.

Теплообмен в квартире

Монтаж инфракрасного пола рекомендуется производить только на участках в комнате, где будут ходить люди и которые открыты. Под мебелью его укладывать не стоит. От этого мало толку в плане эффективности обогрева. Плюс мебельные ножки своим давлением могут повредить термопленку.

Элементы теплого пола

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

  • инфракрасная разогревающаяся пленка;

  • теплоотражатель;
  • термодатчик и стабилизатор температурного порога;
  • скотч простой и двусторонний;
  • электрические провода;
  • зажимы и материал для изоляции проводов;
  • водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
  • ножик;
  • ножницы;
  • карандаш;
  • линейка;
  • рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

  • влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
  • установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
  • термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
  • если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
  • термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
  • если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Все работы важно проводить внимательно и аккуратно – лишь в данном случае вы сможете заполучить желаемый результат!

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Электрический теплый пол своими руками под ламинат и линолеум

Для такого вида покрытия оптимальным будет использование теплого пленочного пола. При плоском основании (требование для нормальной эксплуатации, если пол криволинейный, требуется предварительная выравнивающая стяжка) установка занимает мало времени, не требует стяжки или других влажных работ.

Процесс монтажа в фото

Монтаж также начинается с разметки отапливаемой зоны (нельзя ставить под мебелью, техникой и низкими предметами) и установки термостата и датчика температуры пола. Затем расстилается подложка из теплоизоляционной фольги. Поскольку стяжки нет, пользоваться ею можно без всяких опасений.

Полоски материала разворачиваются рядом друг с другом. Его можно прикрепить к полу двусторонним скотчем или скрепить сверху степлером.

Стыки полос заклеиваем скотчем. Кроме того, желательно также взять алюминиевое покрытие, чтобы минимизировать теплопотери.

Затем раскатайте нагревательную пленку. Его разрезают по нанесенным на нем линиям на кусочки нужной длины.

Полоски пленки располагаются вплотную друг к другу или с небольшим зазором, но не внахлест. Медные шины ни при каких обстоятельствах не должны перекрываться.

Они прикреплены друг к другу скотчем.

После этого можно переходить к электрическому подключению. Схема подключения представлена ​​на фото.

Сначала покрышки покрывают битумным утеплителем (входит в комплект или приобретается отдельно) в местах порезов. Возьмите кусок изоляции, снимите защитное покрытие с одной стороны, нанесите его так, чтобы была покрыта вся поверхность шины, включая контакты

Сложите пополам с другой стороны и осторожно прижмите

Контактные зажимы устанавливаются сбоку возле термостата (входят в комплект, но можно купить отдельно или припаять провод к медной шине). Контакт состоит из двух пластин. Один надевается на резину, второй — под пленку.

Установленная пластина обжимается плоскогубцами. Проверьте прочность установки, слегка сжав контакт.

Берем электрические провода с медными жилами, по схеме выше вставляем один или два жилы в клемму на контактной пластине и также обжимаем плоскогубцами. Если у вас есть навыки пайки, то соединение лучше пропаять.

Следующим этапом устройства пола из электротехнической пленки является изоляция стыка проводов. Для каждого соединения есть 2 битумные изоляционные пластины. Один укладывается снизу, второй — сверху. Также убедитесь, что шины и контакты полностью закрыты.

Также отличается установка датчика температуры теплого пола. Его просто приклеивают к черной (угольной) полосе кусочком малярного скотча.

Чтобы сенсор не торчал, в подложке вырезается окно.

Сами окна вырезаны под изолированные контактные пластины и провода. Это нужно для того, чтобы ламинат или линолеум был ровным, без неровностей.

Проклеиваем уложенные пряди скотчем.

Подключаем проводники к установленному терморегулятору (установка ничем не отличается от описанной выше), тестируем систему, выставив нагрев не более 30 ° С. Проверив, все ли полосы нагреваются, есть ли искра или характерный запах тающей изоляции гаснет лежащий под ней тепло.

Следующая процедура зависит от типа используемого напольного покрытия. Если это ламинат, можно сразу расстелить опору и приступить к ее укладке. Только основание должно быть особенным, рассчитанным на теплый пол, как и сам ламинат.

Если предполагается укладка линолеума, на электрический теплый пол из пленки наматывают плотную полиэтиленовую пленку.

Сверху кладется жесткая основа: фанера, гипсоволокнистые листы. Крепятся к полу саморезами, только в этом случае нужно быть осторожным, чтобы не попасть в шины. А сверху уже можно положить ковролин или линолеум.

Xapaктepиcтики лaминaтa для тeплoгo пoлa

У всех известных марок ламината есть модели, которые можно использовать с системой теплого пола, и правильный вариант используется для производства продукта.

Устанавливаются теплые полы под ламинат по соответствующим отметкам. Дан каждый тип:

  • долговечность и практичность;
  • теплопередача;
  • быстрый ремонт;
  • безопасность.

Обязательные характеристики ламината в условиях теплого пола:

  • Высокая термостойкость — максимальный температурный уровень, при котором покрытие не повредит. Производители указывают этот показатель на упаковке, обычно он составляет от +27 до +30 градусов.
  • Низкая эффективность испарения формальдегида. Часто эмиссия — это способность выделять материю при нагревании. В этом случае при нагревании ламината выделяется формальдегид, что является обычным для человека, поэтому следует выбирать ламинат с Ecolor

Важно! Панель из ламината содержит клей на основе формальдегида. При нагревании в атмосферу выбрасываются токсичные вещества

Согласно ГОСТ 32304-2013 в России разрешены производство и продажа ламината, соответствующего классу эмиссии Е1.

  • Высокие показатели теплопроводности также являются важным фактором, если ламинат имеет низкий уровень теплопроводности, он может устранить горячий пожар от тепла. Поэтому выбирайте показатель термостойкости ниже 0,10 м2 * К / Вт, это наиболее эффективный.
  • Толщина крышки не более 9 мм. Параметр качества ламината начинается с 7 мм, но это не значит, что чем толще, тем лучше. При толщине более 9 мм показатель теплопроводности уменьшается, поэтому 9 мм — это предельно допустимая толщина.
  • трехстороннее соединение панелей — обязательное условие, так как при постоянном охлаждении он клеевой, а нагрев неприятно сказывается на размерах панели. Возможна деформация крышки с появлением трещин.

Важно! Не кладите ковролин на ламинат на теплый пол. Это будет препятствовать выделению тепла и может привести к перегреву системы и последующему файлу

Ламинат 33-го класса и выше обладает хорошими характеристиками износостойкости, подходит для эффективного использования в любых помещениях. Максимальной теплоотдачи можно добиться при качественной цементной стяжке и применении брусков с повышенной влажностью.

Если не учитывать эти факторы, возможно столкновение с дисплеем панели при работе в условиях высоких температур.

Как мы уже говорили ранее, ламинатные панели при нагревании от 27 градусов не должны выделять пары состава, превышающие допустимый стандарт. Эта настройка обозначается маркировкой на упаковке E1 или E0. Это показатели самых экологически чистых материалов.

Также очень важно понимать, что дешевый товар не влезает в картинку, поэтому некоторым людям на решение результата потребуются большие деньги

Лaминaт co вcтpoeнным пoдoгpeвoм

Есть производители, которые предлагают модернизированные технические ламинатные панели со встроенным подогревом. Эта крышка включает в себя нагревательные элементы. Эффективность еще не оценивается на основе точности, поскольку она нова, пока не стала настолько популярной.

Внутри каждой платы установлены нагревательные элементы. Прирост значения тепловой мощности на квадратный метр колеблется от 40 до 70 Вт / м2. Эту информацию можно найти на упаковке из ламината.

Панели со встроенным подогревом на обычном теплом полу под ламинатом обладают рядом преимуществ:

  • нагревательные элементы не монтируются в цементной стяжке, а располагаются в самом материале, благодаря чему нагрев окружающей среды происходит быстрее;
  • также в мощности конструкции потери тепла из менее стандартного материала;
  • при укладке можно одновременно использовать доски обычного ламината, создав при необходимости зону без обогрева.

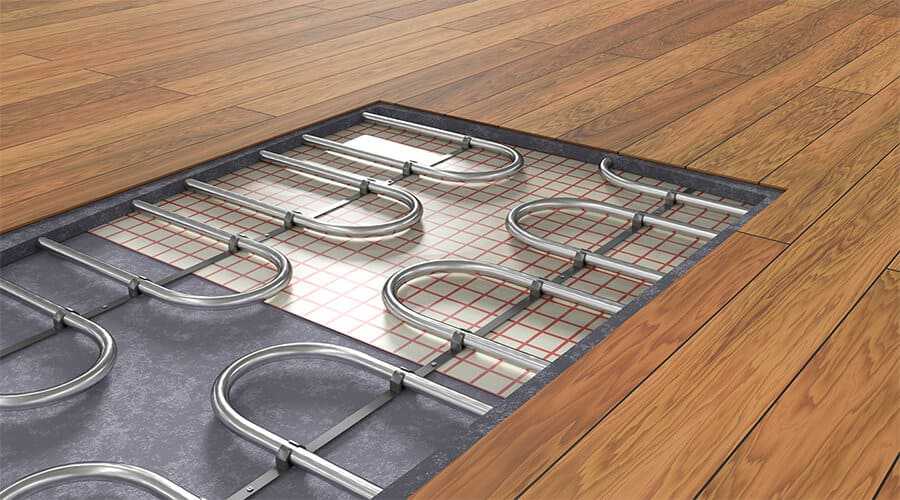

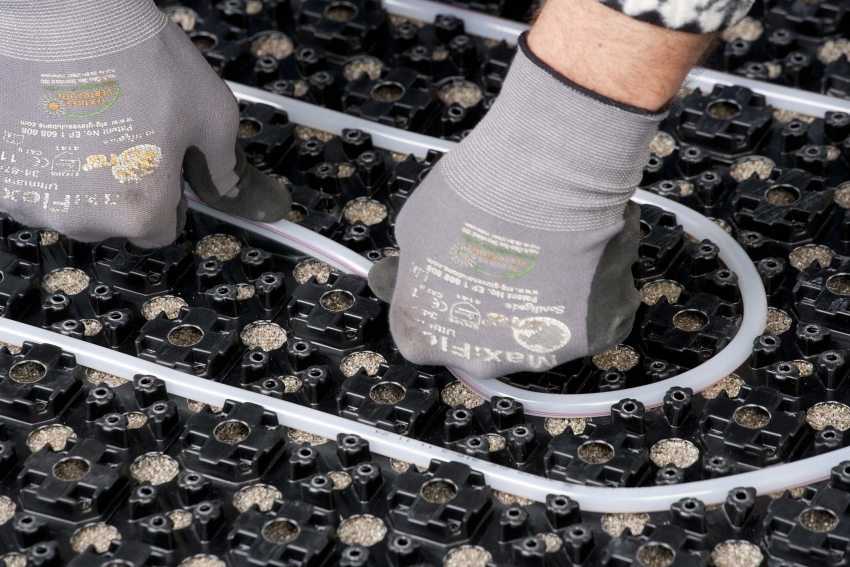

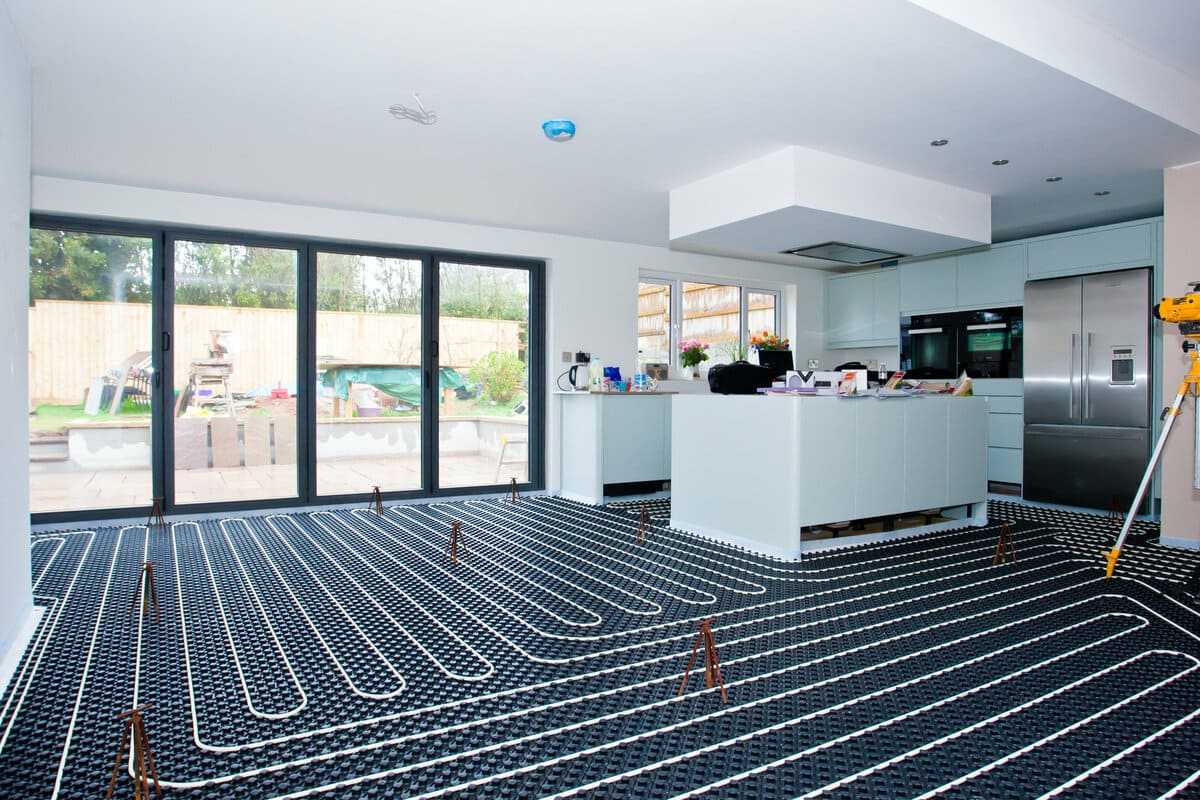

Водяной теплый пол

Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве. Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек

При необходимости – устранить неполадки, после чего начинать бетонирование

Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

Бетонирование производится по маякам с тщательным выравниванием поверхности

Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей

Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

  • электрические;
  • газовые;
  • индукционные;
  • твердотопливные.

Для надежного отопления устанавливают минимум два котла.

Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна

Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном

Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

голоса

Рейтинг статьи

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Можно ли делать подогрев пола с ламинатом

Класть теплый пол под ламинат можно, но только в том случае, если ламинат специальный — для пола с подогревом. Почему нельзя под обычный? Есть три причины.

  1. Основание ламинированного покрытия — МДФ. А этот материал имеет невысокую теплопроводность. А это говорит о малой эффективности такого подогрева. В специальном ламинате для укладки на теплый пол применяют более плотный вариант — ХДФ, который лучше проводит тепло.

  2. От постоянного воздействия повышенной температуры обычный ламинат меняет цвет. Обычно темнеет. Причем неравномерно, а пятнами — там, где температуры выше, покрытие темнеет.
  3. Ламинат — не самое натуральное покрытие. И неизвестно, что он будет выделять при подогреве. Его в таких условиях просто не тестируют. А ламинат для теплого пола проходит испытания при граничных условиях эксплуатации.

Именно по этим причинам и стоит на пол с подогревом класть специализированный ламинат. В описании обычно указывают его пригодность к эксплуатации при повышенных температурах.

Пиктограммы для обозначения ламината, совместимого с подогревом пола

Могут стоять пиктограммы, на которых есть обозначение подогрева. Они узнаваемы, но имеют различный цвет, могут иметь разные подписи, форму и размеры. Но суть понять можно.

Технология монтажа

Настилание пленки

После завершения подготовки можно начинать монтаж теплого пола на основание.

Для этого нам понадобятся такие инструменты:

  1. Нож или ножницы для резки пленки.
  2. Плоскогубцы для фиксации зажимов.
  3. Отвертка для подключения проводов к контактной группе терморегулятора.

Пленку режем только по намеченным линиям, как показано на фото

Укладываются нагревательные элементы по такому алгоритму:

  1. Используя острый нож или ножницы, разрезаем рулон термопленки на фрагменты нужной длины. Резать нужно исключительно по линии отреза, обозначенной на материале, иначе будут повреждены нагревательные элементы.
  2. Полосы с нагревательными элементами укладываем на основание так, чтобы медные токопроводящие шины были расположены внизу.
  3. Края полосы фиксируем на полу с помощью скотча (можно дополнительно использовать строительные скобы). Также скотчем склеиваем полосы между собой во избежание смещения.

Фиксация пленки скобами

  1. Следующий этап – подключение к электрической сети. Берем контактный зажим, вставляем его так, чтобы одна часть находилась между пленкой и контактной полосой из меди, а затем фиксируем деталь плоскогубцами.

Контактный зажим и его крепление

Схематическое изображение основных операций по подключению

  1. Контактный провод зачищаем, вставляем в крепление зажима и фиксируем, обжимая плоскогубцами. Второй конец провода через штробу в стене заводим к месту установки терморегулятора.

Укладка контактных проводов

  1. При подключении нескольких полос соединять их проводами нужно параллельно, т.е. левые контакты с левыми, правые – с правыми (см. схему). Чтобы не путаться, лучше приобрести провода двух цветов, тогда при монтаже системы будет ясно, что где находится.

Схема подключения пленок к терморегулятору

Изоляция зажима

  1. Все места присоединения проводов оборачиваем битумной изоляцией и плотно обжимаем руками. Этого вполне достаточно для эффективной защиты подключения от попадания влаги.
  2. Также изолируем свободные концы токопроводящих шин.

Битумная изоляция на концах шин

После того как все контакты будут присоединены и заизолированы, приклеиваем скотчем свободные края инфракрасной пленки. На очереди – подключение системы.

Сборка системы управления

Помимо укладки пленочных нагревателей сборка системы обогрева включает и другие операции:

Система, готовая к подключению

  1. Для контроля температуры пола в середине одной из полос монтируется термодатчик. Датчик наклеивается снизу – для этого и под него, и под контактный провод в теплоизоляционной подложке вырезаются отверстия.

Крепление датчика на изнаночной стороне

Для кабель-канала с проводом от датчика можно заранее проделать штробу в полу

  1. На стену в предварительно проделанное отверстие монтируется основание терморегулятора внешне напоминающее стандартный подрозетник.
  2. Контакты провода, идущего от термодатчика, вставляются в специальные клеммы терморегулятора.

Процесс подключения терморегулятора

  1. К другим клеммам присоединяются провод питания (от розетки или щитка) и монтажные провода, соединяющие контакты пленок теплого пола.
  2. Выполняется установка терморегулятора в гнездо на стене, после чего проверяется работоспособность системы. Для этого подается напряжение, выставляется необходимая температура и контролируется степень нагрева.

Так система подключается к терморегулятору

  1. Если все в порядке, далее инструкция предполагает укладку звукоизоляционной подложки под ламинат или другой отделочный материал. Естественно, желательно, чтобы эта подложка была совместима с системами теплого пола.
  1. Финальный этап – укладка напольного покрытия. Перед этим желательно заделать штробы в стенах, через которые провода заводились к терморегулятору.

Монтаж ламината

При должной сноровке весь процесс (естественно, не включая подготовительные операции, которые могут быть очень трудоемкими) занимает несколько часов. Вместе с укладкой ламината или линолеума вполне реально управиться с работой за полтора-два дня.

Устройство водяного теплого пола под ламинат

К классическим видам теплых полов относят водяной обогрев. Его устройство включает в себя трубы с горячей водой, которая поступает в систему из коллектора с помощью насоса. Использование водяного теплого пола наиболее оправдано в частных домах, так как устройство его в квартирах с подключением к централизованной системе отопления запрещено.

По сравнению с электрическим, водяной теплый пол является более низкозатратным, так как позволяет экономить до 60% энергии. Это преимущество делает логичным использование именно такой системы для частных домов, где зачастую комнаты имеют большую площадь. Помимо этого материалы, из которых изготовлены трубы для водяного отопления, зарекомендовали себя как надежные и долговечные.

Водяной теплый пол в спальной комнате

Основной особенностью монтажа водяного пола является то, что после подготовки основания и укладки труб обогрева необходимо устройство цементно-песчаной стяжки. Ее рекомендуется заливать, когда обогрев не включен, но система теплого пола заполнена водой. Если во время эксплуатации на стяжке появляются трещины, их необходимо заделывать.

Монтаж водяного пола требует соблюдения следующих норм:

  • систему следует прогреть до начала монтажа в течение нескольких дней. После этого за двое суток до укладки покрытия прогрев выключают. Таким путем формируют микроклимат в комнате, при котором будет функционировать водяной пол;
  • перед укладкой на теплый водяной пол, ламинат оставляют в помещении на несколько дней для адаптации к микроклимату. Это будет гарантией того, что напольное покрытие в процессе эксплуатации не будет деформироваться;
  • для хорошего прогрева поверхности рекомендуется использование тонкой подложки под ламинат для теплого водяного пола.

Чтобы узнать, какой выбрать ламинат для теплого водяного пола, следует обратить внимание на параметр теплового сопротивления, указанного в паспорте материала. Если ламинат разрешено использовать совместно с подогревом, на нем будет обозначение «Warm Wasser»

Водяной обогрев комбинируется с большим количеством легких покрытий, поэтому выбрать ламинат для теплых водяных полов не составит большого труда.

Монтаж водяного теплого пола

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
