Стремянка своими руками из дерева

Строим классический вариант стула-стремянки

Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:

• Электролобзик с комплектом пил по дереву;
• Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
• Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
• Полировальный аппарат с насадкой по дереву;
• Шуруповерт;
• Комплект столярных струбцин.

Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.

В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.

Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.

Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.

На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.

Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.

Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео

https://youtube.com/watch?v=oQq1OMXHA1Q

Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.

Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.

После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.

Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты

Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.

Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.

Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.

Особенности двухэтажных бытовок

Двухэтажные бытовки, располагаемые на даче в качестве небольшого дачного домика, выглядят достаточно грубо и неоригинально. Лестница в бытовке, чаще всего, вынесена на внешнюю сторону строения, т. е. подняться с первого этажа на второй возможно лишь через улицу. С одной стороны, это создает множество неудобств, а, с другой стороны, делает внешний вид бытовки более оригинальным и самобытным. Проектировщики могут вам представить проекты бытовки с просторной верандой, расположенной на уровне второго этажа.

Что касается внешней лестницы, то этот прием позволяет высвободить внутри помещения достаточно большое пространство, и использовать его с большей пользой, нежели под лестничный проем.

Стремянка своими руками: выбираем лучший вариант

Прочная и легкая лестница нужна и на загородном участке, например – в саду, и в частном доме, и в квартире с высокими потолками будет нелишней. И далеко не всегда самый лучший вариант – из достаточно легкого и крепкого дерева.

Особенно, если речь идет об использовании инвентаря на жилплощади в многоэтажном секционном доме. Дело в том, что древесина требует особого ухода, ввиду того, что легко впитывает влагу и имеет тенденцию к рассыханию, а также легко становится обиталищем различных жучков. Металл менее уязвим, хотя и он может подвергнуться коррозии, если это не специальный сплав или алюминий.

Строительные стремянки бывают трех типов – обычные А-образные, универсальные и лестницы-трансформеры. Первые ничем не примечательны, а вот вторые уже могут вызвать интерес у многих владельцев загородных угодий.

Дело в том, что универсальные конструкции способны раскладываться из А-образного положения в прямое, то есть превращаться в обычную лестницу. Иногда они имеют и третий вариант позиции, типа «козлы», то есть принимают форму буквы П. Что же касается трансформеров, они обычно могут быть частью интерьера, превращаясь за ненадобностью в столы и стулья.

Самый сложный вариант для самостоятельного изготовления – маленькая стремянка складная, как сделать ее своими руками знает только тот, кто весьма искушен в слесарных работах. Гораздо проще соорудить в домашних условиях обычную лестницу в виде буквы А, собрав ее с помощью болтового или сварочного соединения из стальных или алюминиевых заготовок. Впрочем, если будут использоваться длинные болты, допускается комбинирование металлов, например, стойки из алюминия и перекладины из стали, это значительно облегчит конструкцию.

Следует учитывать, что сварочное соединение является наиболее прочным и, в случае необходимости, достаточно легко восстанавливается, в отличие от болтового. Последнее при неправильном расчете сопротивления материала нагрузке чревато определенными проблемами.

В частности, приложенная к болту чрезмерная масса деформирует его на изгиб, вследствие чего в точке наиболее высокого напряжения металл может лопнуть. Но даже просто согнутый болт уже доставляет неудобство при демонтаже стремянки. Также под нагрузкой иногда теряют форму отверстия под соединительные элементы, из-за чего также усложняется демонтаж.

Как собрать садовую стремянку

Когда опоры для ступеней готовы, их укладывают параллельно друг другу и выполняют разметку для будущих перекладин. Стоит воспользоваться на данном этапе угольником, чтобы соблюсти угол в 90 градусов. Из того же самого профиля или уголка вырезают ступени. Когда перекладины готовы, вначале точечной сваркой крепят нижнюю и верхнюю детали, а затем все остальные элементы. Если все составляющие правильно соединены и нет необходимости в коррекции, можно выполнять сварочные швы. Если опорная секция планируется без ступеней, приваривают две горизонтально расположенные перекладины, и дополнительно одну по диагонали. Это необходимо для крепления опор относительно друг друга. Остается зафиксировать ограничивающий трос в середине марша и приварить к торцам опор в нижней части фрагмент профиля или уголка. В конце садовая конструкция грунтуется, после наносится слой краски.

Электрик сделал собственноручно надежную помощницу — смотрите на видео

Как и , стальную конструкцию собрать достаточно легко. Оставьте комментарий и поделитесь собственными наработками, как своими руками изготовить несложную стремянку.

Обновлено: 03.03.2018

103583

Виды стремянок

На рынке представлено большое разнообразие переносных лестниц. Они отличаются между собой по высоте, особенностям конструкций, по материалам.

Стремянки изготавливают из различных материалов, в т. ч. из дерева

При изготовлении стремянок используют:

• дерево;
• металл (железо, сталь);
• алюминиевые сплавы.

Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.

Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.

Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.

Если за основу классификации брать конструкцию, то складная лестница может быть представлена несколькими видами:

• простая стремянка из бруса;
• стул-стремянка;
• многофункциональная лестница-трансформер.

Простая стремянка из бруса

Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.

1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.

Ступени и перекладины должны быть следующих размеров:

• 59 см (2 единицы);
• 54,5 см;
• 50 см;
• 45,5 см;
• 41 см (3 единицы).

На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.

Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.

Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной

При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см

Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.

Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.

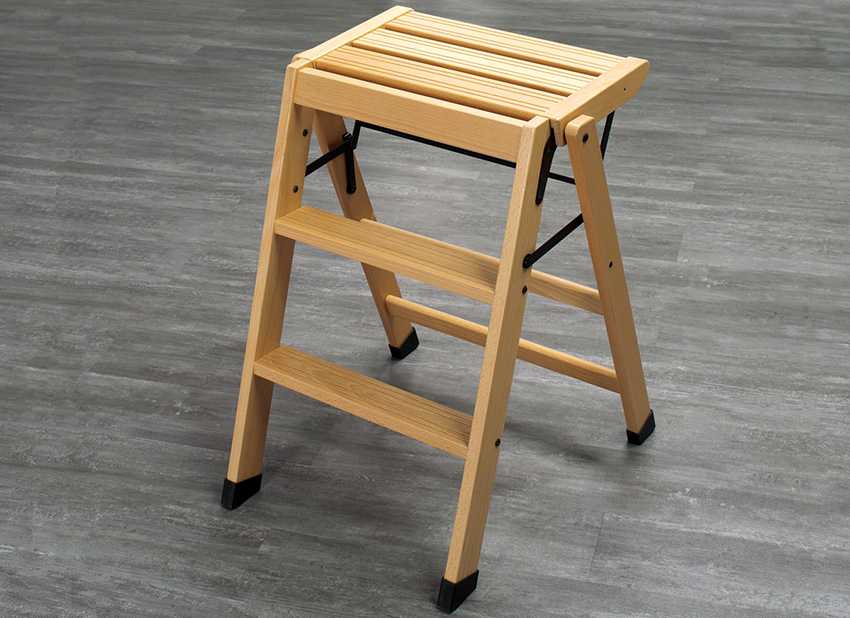

Стул-стремянка

Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.

Вариант с опрокидывающейся спинкой. Общий вид и чертежи.

При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.

Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.

Многофункциональная лестница-трансформер

Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.

Схема лестницы-трансформера

Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.

Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.

Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.

Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.

Стремянка своими руками: как правильно подобрать материал

Степень надежности всей конструкции, а также срок ее эксплуатации непосредственно зависят от сырья, которое было выбрано для ее изготовления. Даже при условии составления в процессе создания своими руками чертежей деревянной стремянки, если применялся некачественный материал, лестница вряд ли сможет похвастаться высокой прочностью и надежностью

Именно поэтому так важно не ошибиться в процессе подбора материала

Чтобы изготовить надежную и долговечную вещь, необходимо использовать только качественные материалы

Наравне с заводскими изделиями самодельные стремянки призваны выдерживать существенные нагрузки: вес человека, а также массу инструментов и всевозможных приспособлений, необходимых для работы. В связи с этим качество древесины имеет определяющее значение. Конечно, эти требования не распространяются на деревянные стулья-стремянки. Независимо от модификации, наиболее важным условием выступает отсутствие трещин, сколов и гнили на материале.

К тому же древесину, выбранную для строительства, обязательно нужно хорошо просушить. Допустимый показатель влажности не должен быть больше 12%.

Важно!Применение чересчур влажной древесины со временем приведет к деформированию, а затем и к разрушению конструкции. Если влажность превышает указанное значение, материал необходимо высушить в хорошо проветриваемом помещении, не допуская при этом прямого попадания солнечных лучей на него

Если влажность превышает указанное значение, материал необходимо высушить в хорошо проветриваемом помещении, не допуская при этом прямого попадания солнечных лучей на него.

Древесина для стремянки должна быть хорошо просушенной

Немаловажную роль играет также диаметр брусьев. Даже если косоуры очень длинные, сечение должно достигать 4х4, 6х6 или 3х5 см. На вес конструкции это не сильно повлияет, однако надежность лестницы будет в полной мере обеспечена. Что касается точных габаритов и видов пиломатериалов, о них имеет смысл говорить лишь в том случае, если известны размеры будущей конструкции.

Самодельная стремянка: несколько слов о комплектующих

Изготавливая конструкцию самостоятельно, ее можно усовершенствовать посредством добавления отдельных элементов. К примеру, металлические спицы призваны обеспечить более надежную фиксацию ступеней.

Они располагаются под ступенью в специальных отверстиях и прикрепляются с помощью гаек и болтов. Длина данных элементов непосредственно зависит от размера проступи (ширины ступеней) и степени толщины косоуров. При этом их диаметр не должен быть меньше 8 мм. В противном случае они будут гнуться под тяжестью нагрузки. Именно благодаря спицам возрастает допустимое давление, которое смогут в дальнейшем выдерживать ступени деревянной лестницы-стремянки.

Нейлоновые шнуры либо железные цепи служат для того, чтобы соединить с двух сторон подпорки и основную часть, одновременно препятствуя их разъезжанию.

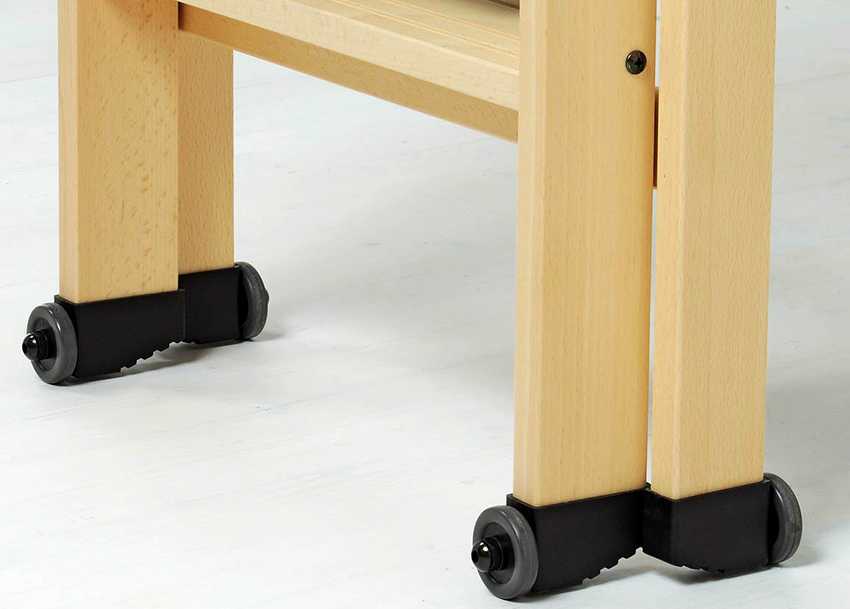

Защитные «башмаки» для ножек стремянки должны быть выполнены из жесткой резины

Защита напольного покрытия от царапин и недопущение скольжения является основной задачей так называемых «башмаков». Они выполняются из резины, причем в идеале она должна быть жесткая, поскольку мягкие насадки имеют небольшой срок эксплуатации. Кроме того, конструкция может дополняться крючками для ведер и другими аксессуарами для инструментов. Все зависит лишь от потребностей пользователя.

Тонкости проведения работ

Для изготовления сиденья понадобятся две рейки-основы, а также пять поперечных реек. Перед скреплением реек между собой обязательно обработайте древесину с помощью наждачной бумаги средней зернистости. Отступив от края рейки основы 5 сантиметров, сделайте отметку для изготовления фрезы. Это будет способствовать укреплению на рейках-основах поперечных брусьев, с помощью которых и получится сделать сиденье.

При изготовлении самодельной лестницы лучше всего заранее сделать специальный чертеж. По такому чертежу легко ориентироваться при постройке, а без него легко запутаться. Горизонтально располагаем на чертеже ступеньки, в то время как лестничный марш фиксируется под определенным наклоном. Пазы для ступенек следует выполнить под углом. Для точного расчета градуса угла соберите на поверхности конструкцию, не используя рейки и ступени. Изготавливая пазы для ступеней, старайтесь сделать их меньше, чем предоставляет толщина самой заготовки.

Универсальная металлическая лестница и ее назначение

Стремянка — это многофункциональный инструмент. Он нашел широкое применение в строительстве и быту, основные задачи:

• поклейка обоев;
• побелка потолков и стен в домах и квартирах;
• сбор урожая плодово-ягодных деревьев;
• работа с электроосветительными приборами.

Для того чтобы понять, как устроена универсальная лестница, необходимо рассмотреть ее составляющие. Элементы стремянки:

• ступени 4-10 шт, стоит отметить, что чем больше ступеней, тем менее устойчива лестница;
• передние стойки, к которым крепятся ступеньки;
• задние стойки, устанавливаются для равновесия;
• верхняя площадка, используется как последняя ступенька, имеет достаточную ширину, для того, чтобы полноценно стоять двумя ногами, следовательно, обе руки используются для работы;
• ремень, предназначен для того, чтобы лестница не разъезжалась, устанавливают посередине;
• пластиковые или резиновые наконечники для ножек, чтобы лестница не продавливала дырки в полу.

Иногда, комплектуются поручнями и лотками для инструментов.

Изготавливаются из:

• металла;
• аллюминия.

Изготовление ступенек

Производится деревянная ступень по аналогичному принципу, как и остальные части табурета. Выбирается надежный материал, который предварительно обрабатывают шлифовальной машинкой. В той паре ножек, которая короче, делаются специальные отверстия диаметром в 12 миллиметров. И уже в эти отверстия вставляются стержни, которые обеспечивают процесс вращения всей конструкции.

Необходимо помнить о том, что лестница-табурет всегда отличается максимально повышенной устойчивостью. Чтобы обеспечить данное требование, следует предварительно просверлить, а затем и прикрепить дополнительную планку. Она крепится от середины табурета до нижнего края.

Чтобы данный предмет интерьера выглядел привлекательно, шляпка шурупа заклеивается клеем, после чего срезается с помощью ножовки.

Лестница раскладная

Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

• Набор материалов для легкой переносной лестницы, в двух экземплярах
• Дверные навесы продолговатые, 2 шт.
• Фанера 34х50
• Болты м6 длина 75мм, 4 шт.
• Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
• Болты длиной большей чем толщина фанеры, 5 шт.
• Саморезы 55мм, 4 шт.
• Уровень
• Уголок мебельный продолговатый, 2 шт.
• Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.

К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Рис.3

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.
