Основные моменты установки и регулировки расходомеров для системы теплого пола

Принцип работы регуляторов

Наибольшее распространение получили электромеханические приборы. В этих устройствах удачно сочетаются электроника и механическая часть. По стоимости такие приборы значительно дешевле электронных аналогов. Конструкция и принцип работы электромеханических терморегуляторов достаточно проста и понятна.

Электроника в этом плане представляет собой довольно дорогое оборудование. Однако по своей эффективности такие устройства на порядок эффективнее и удобнее в эксплуатации.

Для того, что бы сделать правильный выбор – отдать предпочтение ручному управлению или сориентироваться на автоматику, следует разобраться с принципом работы регуляторов.

Основная задача, которая возлагается на регуляторы в системе теплых водяных полов, управление технологическими процессами. Принцип действия приборов определяется степенью использования и эксплуатации теплых полов в жилых помещениях. Конструкция прибора может быть с частичной автоматизацией или полностью автоматизированной.

По принципу действия регуляторы соответственно делятся на ручные устройства и на автоматизированные. К первым относятся обычные отсекающие вентили. Именно с их помощью можно прекратить или возобновить подачу теплоносителя в трубопровод теплого пола. Сфера применения таких устройств – небольшие по площади отапливаемые помещения. Термостатические регуляторы, устройства куда более сложной конструкции. По принципу действия такие изделия схожи с механизмами ручного действия, однако в конструкции предусмотрен специальный электронный датчик. Любое изменение температуры от заданных параметров приводит в действие циркуляционный насос, обеспечивающий подачу горячей воды. Прибор действует в соответствии с заданной программой, полностью взяв на себя основные этапы .

Современные электронные терморегуляторы обладают развернутым функционалом, который обеспечивает возможность контролировать один водяной контур или обеспечить контроль над работой сразу нескольких отопительных труб теплого пола. Благодаря заложенному программному обеспечению такие приборы в состоянии реагировать на изменения климатических условий, создавая для обитателей жилого объекта комфортные температурные режимы.

Давление в многоквартирных домах

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее. Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Опрессовка воздухом

Методика проведения своими руками опрессовки с использованием воздуха обычно проводится, если по какой-то причине невозможно это сделать водой.

Последовательность выполнения:

Опрессовщик Ridgid 1460E

• Вначале необходимо проверить, герметично ли закрыты все краны, включая сливные и краны Маевского. Если на системе установлен автоматический воздухоотводчик, то он откручивается и на его место ставится заглушка.
• Подключается механизм, создающий давление. Это может быть автомобильный насос, снабженный манометром, или компрессор. Для присоединения идущего от них шланга нужен штуцер и кран, установленный после него. Создаваемое в системе давление должно в 2–3 раза превышать рабочие значения.

Важно!

Создается избыточное давление в пределах от 4 до 5 атм только в трубах водяного контура. На участке от коллектора до котла этого делать нельзя, чтобы не повредить котел, который может быть не рассчитан на подобные нагрузки. Обычно максимум давления для отопительных агрегатов составляет около 3 атм, поэтому обозначенный участок труб проверяется отдельно при создании допустимого максимума.

• После закачки воздуха до нужного по расчетам давления, кран закрывается. Система в таком состоянии оставляется на сутки. В течение этого времени ведется контроль за значениями давления, которое не должно падать, хотя незначительное снижение (≈ на 0,5 атм) все же может наблюдаться из-за остывания воздуха, немного нагревающегося во время закачки компрессором.
• Чтобы обнаружить места с негерметичными соединениями, их покрывают мыльным раствором (можно взять средство, используемое для чистки стекол). Если появились пузырьки, значит, имеются неплотности, требующие устранения.

  Таблица соответствия разных единиц измерения давления для опрессовки

Если испытания прошли успешно, давление остается в системе, пока не будет залита полностью стяжка.

Опрессовка системы отопления воздухом

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

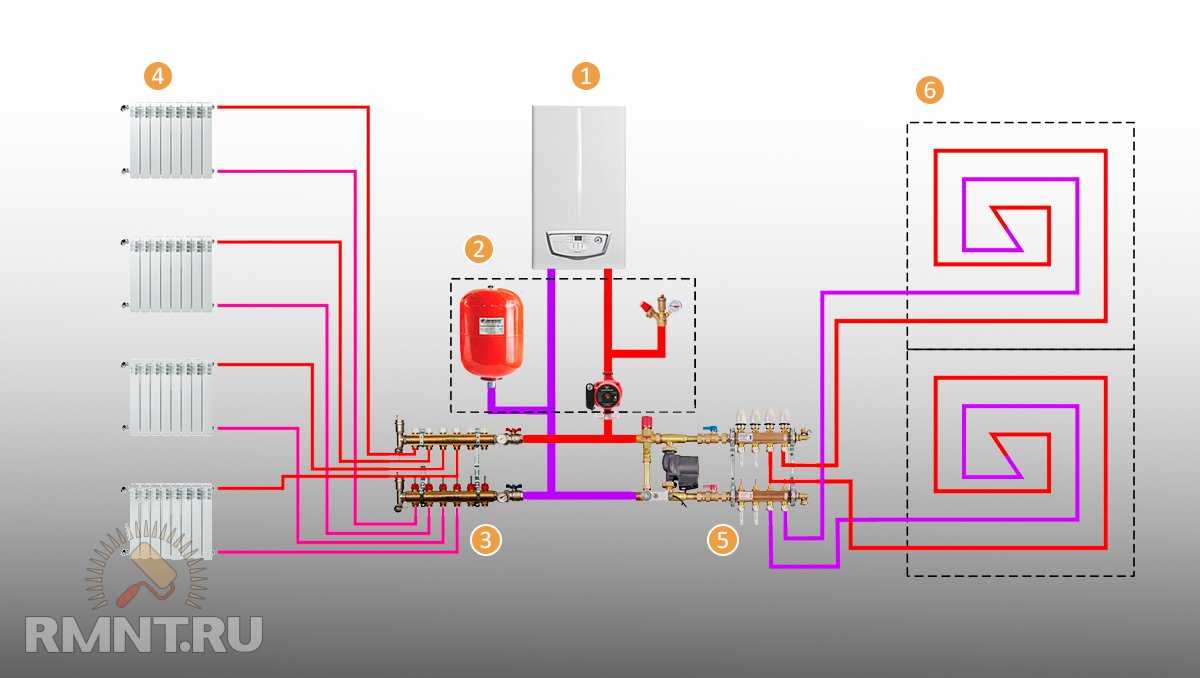

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.

Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.

Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.

Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

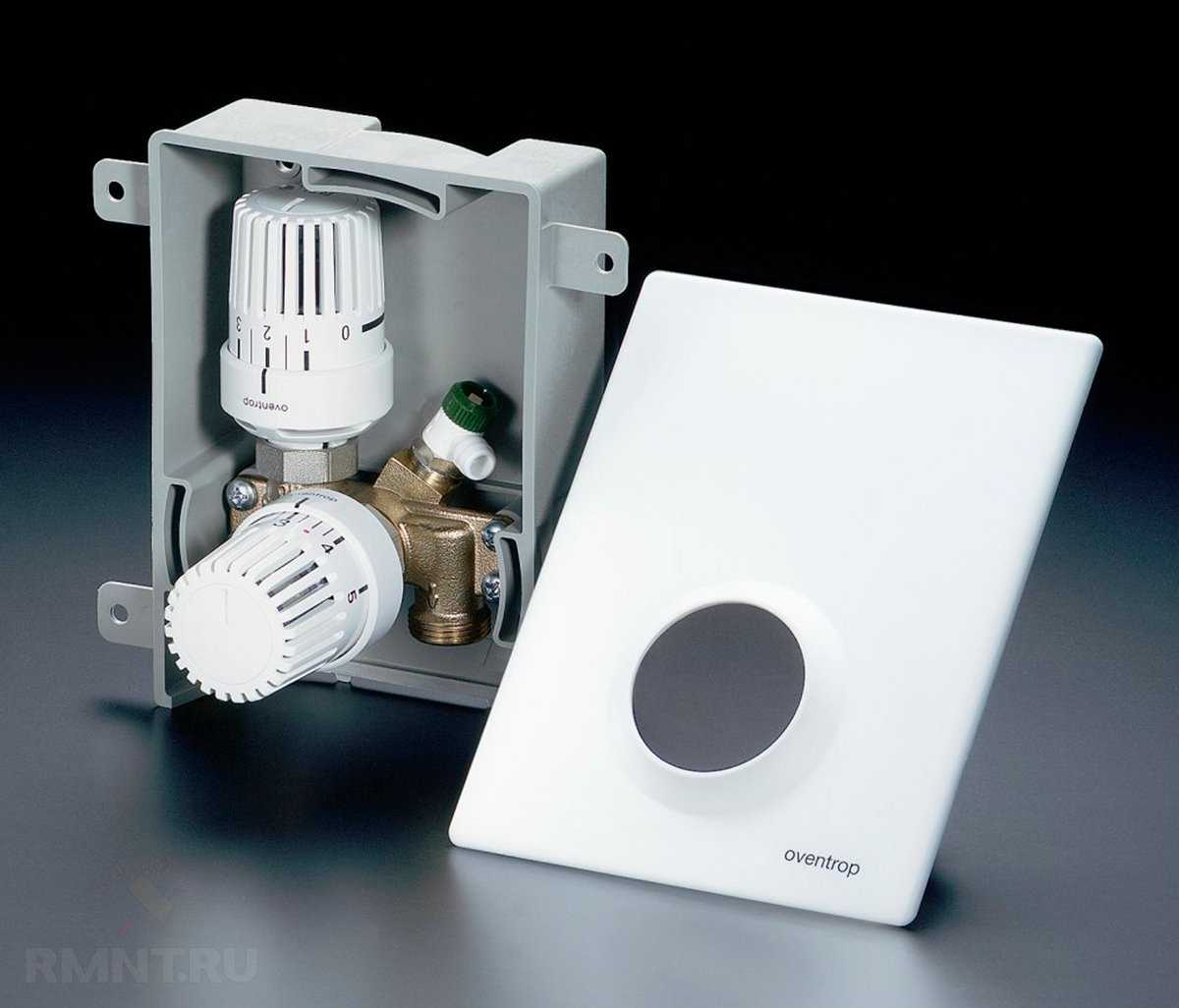

Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Способы регулировки температуры греющих полов

Чтобы добиться требуемых температурных значений, отвечающих стандартным нормативам, нужно настроить устройство.

Правильная регулировка нагревательных водяных полов, возможно при учёте типа помещения. Подходящий температурный уровень для жилых помещений — от 20 до 28 градусов. Для кухни, коридора или санузла подходит нагрев от 19 до 24 градусов.

К сведению! Допустимая влажность воздуха в помещении 60%, но оптимальным считается показатель 40 — 50%.

Главная цель регулировки — обеспечение постоянной температурной разницы при входе и выходе. Чтобы определить разницу температур, учитывается толщина и материал стяжки, и укладочный шаг труб.

На способы регулировки конструкции влияет установленное оборудование, оно бывает механическим и автоматическим. Настраивается прибор, отвечающий за расход воды, это можно делать методом смешивания горячего и остывшего теплоносителя, или путём ограничения.

Автоматическая регулировка

Если регулировка тёплых полов производится  автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.

Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:

1. Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
2. С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.

Электронные регулирующие устройства стоят дорого, но с их помощью можно программировать нагрев пола, и настроить его для оптимальной и эффективной работы.

На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».

Ручное выравнивание температуры

Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.

К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.

Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.

Важно! Температура входящего теплоносителя и отработанного во всех петлях, должна быть приблизительно одинаковая, допустимая разница 5 — 15 градусов. Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического

Его наличие существенно снизит время настройки

Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,*Δt), в которой

• Gуд — удельный объём воды на м2;
• Q — показатель мощности пола;
• Δt — разница температуры теплоносителя при подаче и выходе;
• 1, — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

• вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
• запустить насос на первую скорость;
• установить термоголовку на 30 градусов;
• проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
• настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Источники

• https://okcomfort.com/pol/pol-s-podogrevom/vodyanoj-teplyj-pol/sposoby-regulirovaniya-temperatury.html
• https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/sposoby-regulirovki-temperatury-teplogo-vodyanogo-pola/
• https://www.rmnt.ru/story/heating/nastroyka-iregulirovka-vodjanogo-teplogo-pola.1491574/
• https://AvtonomnoeTeplo.ru/teplye-poly/604-kak-regulirovat-temperaturu-teplogo-vodyanogo-pola.html
• https://TrubaNet.ru/teplyjj-pol/nastrojka-i-regulirovka-vodjanogo-teplogo-pola.html
• https://opechkah.ru/bez-rubriki/kak-otregulirovat-vodyanoj-teplyj-pol

Поделиться ссылкой:

• Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
• Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)

Первый способ регулировки

Регулировка теплого пола водяного отопления выполняется несколько проще, нежели электрического. У последнего для достижения необходимой температуры подается электроэнергия, а у водяного – жидкость (теплоноситель). Можно выделить два способа, при помощи которых осуществляется регулировка температуры. Первый осуществляется за счет подмешивания охлажденной жидкости, поступающей из обратки.

Для этой цели устанавливается трехходовой клапан с головкой термостатирующей нажимного действия. Эта головка отличается от радиаторной тем, что она реагирует не на температуру окружающего воздуха, а непосредственно жидкости в системе. За счет такой конструкции можно обеспечить постоянный расход в петлях, возможно незначительное изменение температуры жидкости.

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

• котёл;
• насос;
• расширительный бак;
• коллекторы для радиаторов и тёплого пола;
• радиаторы;
• трубы.

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Узнайте максимальную и оптимальную температуру теплоносителя в напольной системе отопления.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

Унибокс — устройство, виды и принцип работы, преимущества использования, монтаж своими руками.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка.  Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб — узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.
