Простые винтовые лестницы на второй этаж своими руками

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным
компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих
принципиальное значение:

1. Профессионалы советуют для
   комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции
   получается чуть более двух метров, при условии, что несущая опора будет
   иметь диаметр 20-50 мм.
2. Недорогим и в то же время
   надежным вариантом, который является одним из самых распространенных, считается
   конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях
   с балясинами.
3. Другая конструкция, с
   гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями
   без сооружения опоры в центре, значительно дороже и требует больше
   трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может
иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы
установить ступеньки, делаются углубления в стене, где готовят закладки для
последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Преимущества и недостатки

• Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
• При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
• В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
• Конструкции можно размещать как у стены, так и посередине комнаты;
• Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Расчёты лестницы

Сделать винтовую лестницу своими руками – задача не из лёгких. Этот процесс потребует от Вас определенных знаний, времени и сил.

Внимание! Чтобы Ваше изделие было красивым и безопасным, необходимо правильно произвести расчеты.

Но, если Вы действительно задали себе подобную цель, мы постараемся облегчить Ваш труд и приведём расчёты основных элементов лестницы на второй этаж по стандарту:

• Высота — 3 м;
• Ширина ступени — 0,9 м;
• Диаметр опорной стойки — 0,25 м;

Итак, для правильного построения лестницы нам потребуется знать:

1. Общий диаметр лестницы. Для этого диаметр стойки складываем с шириной ступени, умноженной на 2:                                                        0,25 + 0,9 Х 2 = 2,05 м;
2. Траекторию движения человека. Чертим на миллиметровой бумаге окружность, соответствующую общему диаметру лестницы (2,05 м). Внутри получившейся окружности рисуем еще одну окружность – траектория движения человека. Радиус этой окружности считаем по формуле – сумму ширины лестницы и диаметр опорной стойки делим на 2:

                                                          (0,9 + 0,25)/2 = 0,58 м;

3. Количество ступеней в одном витке. Для этого, среднюю величину ширины ступеней (0,2 м) делим на длину окружности (2ПR) траектории движения. Где 2-коэффициент из формулы, не меняется; 3,14 – число пи, не меняется; 0,58 – вычисленный нами радиус):

                                                      2 х 3,14 х 0,58/0,2=18,06 м;

• Высота витка. Делим окружность на 18 частей, оставляя между первой и последней ступенькой расстояние 1,85 м + запас в 0,1 м:

                                            0,05 (толщина ступеней)+0,1+1,85=2 м;

• Высота каждой ступени. Для этого, общую высоту витка делим на общее количество ступеней:

                                                          2/18=0,11 м;

• Общее количество ступеней. Делим высоту лестницы на высоту одной ступени:

                                                          3/0,11=27,3 м;

• Окончательная высота каждой ступени. Для этого, высоту лестницы делим на количество ступеней:

                                                          3/27=0,11 м.

Монтаж маршевой деревянной лестницы

Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.

Развертка лестницы по стене с указанием размеров

Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.

Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.

Разметка косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Сборка каркаса

Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.

Варианты фиксации элементов

На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.

Крепление косоура к полу

Монтаж составных частей

Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.

Крепление подступенков к косоурам

Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.

Способы установки ступеней на косоурКрепление ступеней к тетиве

Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой

Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.

Схема крепления ограждений

Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.

Финишная обработка

После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.

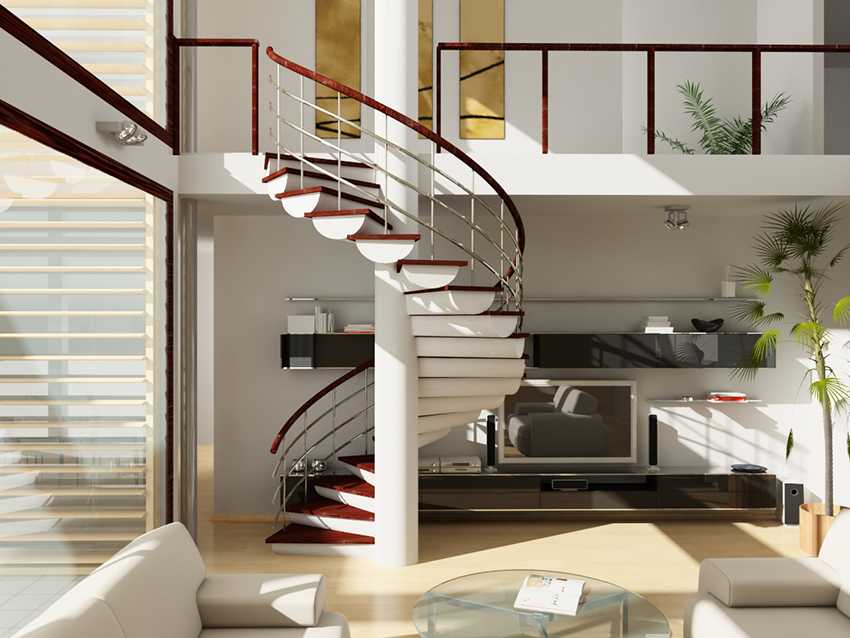

Круговая лестница на второй этаж в интерьере

Круглая лестница, помимо своего основного назначения, является также одним из главных элементов декора

Поэтому, продумывая конструкцию, следует обратить внимание не только на её строение, но и внешний вид. Возможность использования различных материалов позволяет смонтировать лестницу, которая впишется в любой интерьер помещения

Дизайнеры в стилях минимализма и хай-тека используют в своих работах простые и лаконичные детали. В такой интерьер идеально впишется . В комнате классического стиля можно установить деревянную конструкцию, роскошь которой придадут резные балясины. Стильными и лёгкими получаются лестницы, в которых стеклянные ступени сочетаются с металлическими ограждениями.

Винтовую конструкцию, которой отводится особая роль в интерьере, можно выполнить в тёмных тонах. В этом случае её цвет должен сочетаться с мебелью и другими декоративными элементами. Можно также выкрасить лестницу в яркий тон или сделать ступени разных оттенков

Подобный ход сделает винтовую конструкцию главным элементом интерьера, на который будет обращено всё внимание

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
  Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

• середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
• минимальный диаметр опоры равен 5 см.
• винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
• в одном лестничном витке должно быть минимум 11 ступеней.
• высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

https://youtube.com/watch?v=lHzwjumtxfo

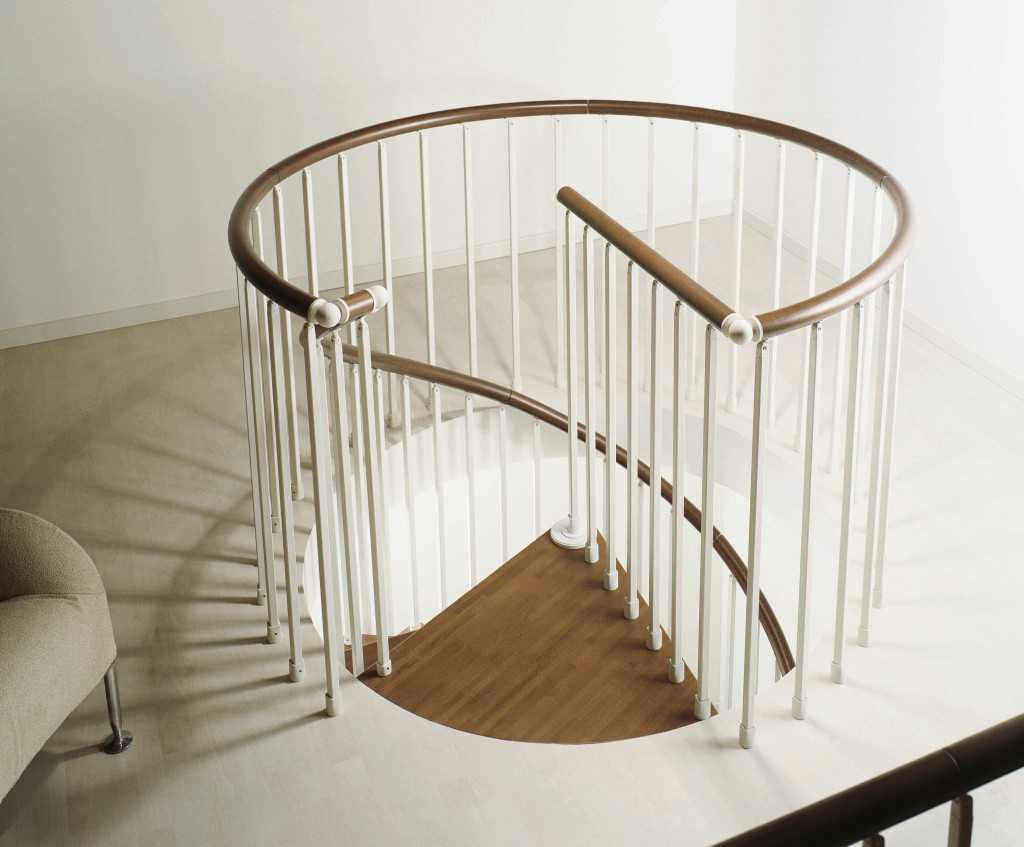

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

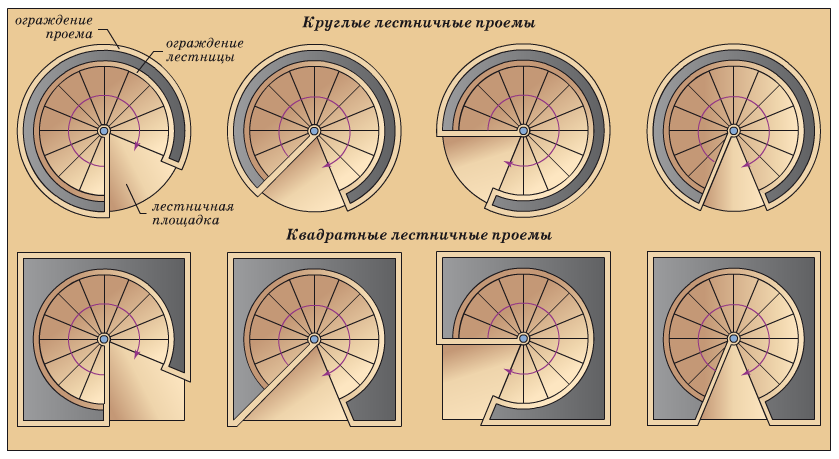

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Подготовка проема к установке

Оптимальным вариантом является подготовка проема для будущей лестницы на стадии строительства. В этом случае можно спроектировать необходимые размеры, а также обеспечить отсутствие проводов, труб для различных систем коммуникаций в месте будущего проема.

Если проем не был предусмотрен во время строительства, то перед установкой конструкции необходимо произвести его подготовку. В потолке делается отверстие необходимой площади и формы. Его минимальный размер должен рассчитываться исходя из диаметра лестницы, увеличенного на 20 см. Если этого не сделать, то возрастает риск получения повреждений рук при использовании перил на верхних ступенях. Тщательно подготовленный проем будет залогом легкой и быстрой установки конструкции.

Готовый проем может быть задекорирован любым способом. Для деревянных лестниц рекомендуется облицевать его балкой из шпона круглой формы. Балку изготавливают из нескольких слоев шпона изогнутого при помощи упоров и стального кружала. Качество балки будет выше, если после приклеивания каждого слоя шпона ее хорошо просушивать. Готовую балку вставляют в проем и закрепляют угловыми накладками. В качестве декора монтируются плинтуса. Отделка прямоугольного проема осуществляется проще ввиду отсутствия круглых деталей. Более подробно об установке винтовых лестниц своими руками вы можете почитать .

Какими бывают лестницы: типы конструкций

Выделяют 4 типа конструкций:

• маршевые;
• винтовые;
• лестницы на больцах;
• комбинированные.

Они могут иметь различный вид, но функция подобных конструкций одна

Рассмотрим подробно особенности каждого из типов, сравнив их детально.

Разновидности маршевых лестниц

С такими конструкциями человек сталкивается ежедневно. Любой подъезд многоквартирного дома оборудован ступенями маршевого типа. Охарактеризовать такие лестницы можно так: подъем по ступеням, площадка с поворотом, подъем в другом направлении. Подобные конструкции наиболее распространены в частных домах. Причин тому несколько:

1. простота монтажа – с работой справится домашний мастер без опыта (при условии соблюдения некоторых правил, инструкций);
2. они удобны в эксплуатации – подъем крупногабаритного груза или использование лестницы пожилыми людьми, детьми, проблемой не станет;
3. разнообразие возможных исполнений – смонтировав забежные ступени, маршевой конструкции делают змеевидной, изогнув в любом направлении.

Маршевые конструкции – наиболее распространенный вариант

Винтовые лестницы на второй этаж: особенности и недостатки

Такие элементы монтируются при условии ограниченного полезного пространства. Много места они не занимают, однако монтаж более сложен, чем маршевый вариант

Применимы такие лестницы на второй этаж (деревянные или металлические – неважно) только при условии, что по ним не будет подниматься крупногабаритных грузов (шкафы, диваны). Эксплуатация в таком «ключе» невозможна по причине малых габаритов

С другой стороны, такие элементы монтируются ради сохранения полезной площади, которой нужно для их возведения всего 1.5-2 м2.

Визуально винтовые конструкции кажутся легче остальных типов. Нагрузка здесь приходится на центральную опору – трубу или балку, вокруг которой расположены ступени. Но внешняя легкость не должна обмануть опытного мастера. Если расчеты правильны, такие ступени выдерживают вес до 200 кг. Еще одним преимуществом отметим визуальное расширение пространства. Это заметно в помещениях с низкими потолками. Нельзя обойти стороной стоимость материалов, которых требуется меньше, чем для обустройства других типов.

Малая полезная площадь жилища не проблема – устанавливается винтовая лестница

Эстетичный внешний вид тоже занимает не последнее место среди преимуществ. Готовая винтовая лестница на второй этаж способна оживить даже невзрачный интерьер частного дома, внеся оригинальность, неповторимость.

Лестницы на больцах: что они собой представляют

Этот тип стоит особняком от других. Отличием от остальных является ремонтопригодность. Испорченная ступень меняется без ущерба для остальных деталей – разбирать конструкцию не придется. Установка этого типа лестницы в доме на второй этаж добавит шарма, эстетики интерьеру жилища. Внешний вид зависит от использования декоративных деталей.

Конструктивные особенности комбинированных элементов

Домашний мастер может совместить различные конструкции, взяв лучшее, от каждого из типов. Ограничением здесь отметим только предел воображения, потому рассказать обо всех вариантах комбинаций невозможно.

Конструкция из стекла и металла выглядит удивительно

Межэтажные лестницы для частных домов своими руками, по личному проекту, получаются эксклюзивными. Невозможно найти две одинаковых конструкции. Это не касается элементов промышленного производства, которые заказывают через интернет или непосредственно на фирме, их изготавливающей. Однотипность, «замыленный» взгляд становится причиной популярности самостоятельной проектировки и монтажа лестничных маршей домашними мастерами.

Монтажные работы

Наиболее простой вариант заключается в использовании обсадной стойки из дерева, которая может быть приобретена в готовом виде. Что касается ступеней, то они могут быть вырезаны из толстых досок.

Более подробная инструкция по монтажу подобной конструкции приводится ниже.

Наглядная схема для осуществления сборки.

1. В первую очередь устанавливается центральная стойка снизу. Для этого используется отвес или строительный уровень. Опора должна быть расположена строго вертикально.
2. Далее осуществляется монтаж распорных втулок и ступенек . Крепление ведется за счет консольного защемления. Элементы конструкции должны защелкиваться на определенном расстоянии друг от друга.
3. После сборки ступеней и установки основного столба фиксируется верхняя площадка. Она является базовым компонентом, который придает жесткость всему сооружению.
4. Теперь монтируются перила, позволяющие еще больше увеличить жесткость конструкции . Каждая балясина имеет сердечник в виде болта, посредством которого осуществляется удержание.

Рекомендации

Для получения безопасной, долговечной и удобной конструкции необходимо принять во внимание следующие рекомендации:

1. Советуем вам исключить из конструкции лестницы такую необязательную деталь, как подступеньки. В этом случае нога не будет соскальзывать со ступенек даже в самых узких местах.
2. Высота подъёма лестницы должна обеспечивать возможность свободного передвижения по ней.
3. Стойка должна размещаться на опорной площадке, способной выдерживать суммарный вес элементов конструкции и минимум двух человек. При этом крепление её по месту должно быть максимально жестким.
4. Наличие перекрытия между соседними ступенями позволит дополнительно укрепить сооружаемую конструкцию; с этой целью в ней используются специальные кронштейны, монтируемые между передними и задними рёбрами смежных ступеней.

Прочитав нашу статью, вы узнали что-то новое для себя об оригинальной конструкции винтовой лестницы или готовы дополнить полученную вами информацию. Оставляйте свои комментарии к статье
