?модульные лестницы: достоинства, виды и варианты монтажа

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т.к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна. Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

запроектировать все составляющие элементы конструкции;
учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

Для изготовления лестницы лучше всего использовать древесину

Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

прямой или закругленной;

простой или декоративной;

тяжелой или легкой.

Выделяют следующие популярные виды конструкций деревянных лестниц:

на косоурах — самый распространенный вариант. Главная балка представляет собой гребенку, на которую сверху опираются ступени. Чаще всего используется схема с 2 косоурами, но существуют также варианты с 1 и 3 несущими элементами.
на тетиве — балки располагаются по бокам от ступеней. Такая схема визуально немного утяжеляет всю композицию, что довольно приятно для восприятия «на глаз», но в изготовлении нисколько не сложнее предыдущего варианта.
на больцах — здесь в качестве несущего элемента выступает металлическое ограждение. Такие конструкции идеально вписываются в современные интерьеры.
на центральном столбе — такая система применяется для винтовых лестниц.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространенны маршевые лестницы

Наиболее простой и распространённой является маршевая лестница. Хотя, имея такой важный плюс, простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате, её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Наиболее оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

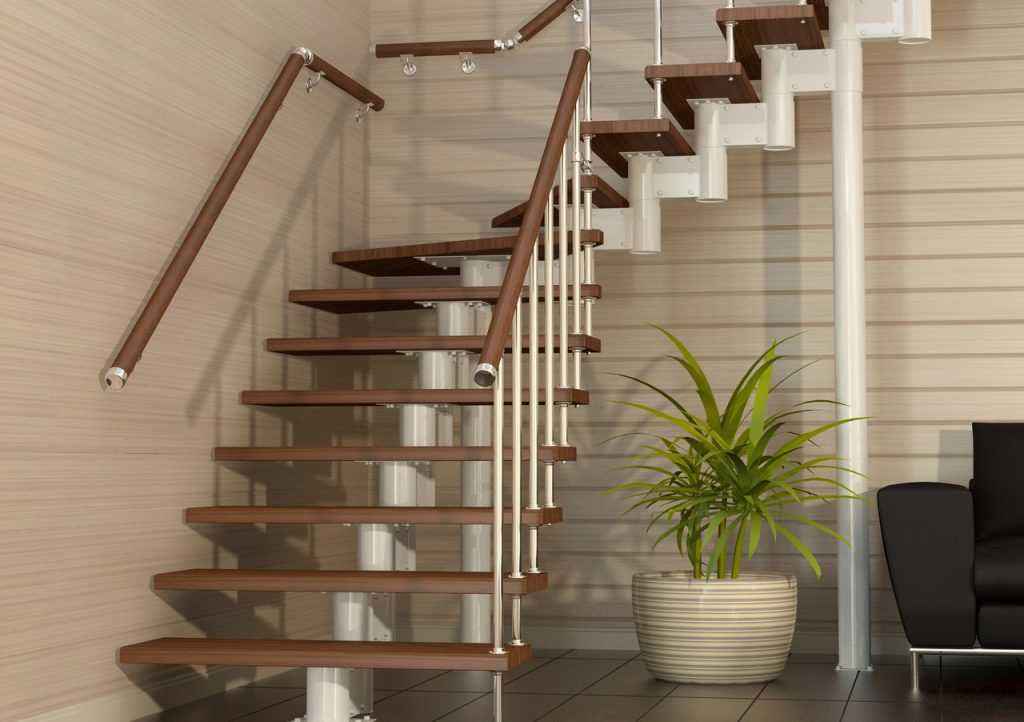

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн, выросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт» — именно так называется их основной конструктивный элемент, большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная ступенями, и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используется две основные конструкции:

Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

шурупы;
толстые доски, которые в дальнейшем превратятся в ступеньки;
бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.

Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

угол наклона лестницы;
ширина;
высота всей конструкции;
количество ступеней.

Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Модульная лестница своими руками

Изготовление модульных лестниц – процесс не слишком длительный, но довольно трудоемкий. Его может значительно убыстрить четкий алгоритм действий, а также наличие под рукой всех необходимых материалов. В любом случае, модульная лестница, сделанная своими руками, добавит Вашему дому уюта и комфорта.

Мастер-класс

Начать нужно с составления грамотных чертежей возможных вариантов модульных лестниц. После этого определяемся, какой из них подходит для нас.
Далее определяем количество ступеней. Для этого расстояние между полом первого и второго этажа делим на высоту ступеней. В нашем случае это 2,5 м на 22,5 см. Получаем 11,12, после округления выходит 11 ступеней.
После этого нужно проверить, все ли необходимые элементы модульных лестниц имеются в наличии. Для данной конструкции потребуется: промежуточный и угловой элементы, комплект из верхнего и нижнего элемента, стойка перил. больца, метровая и двухметровая опоры, ступени разных конфигураций, поручни.

Приступаем к сборке каркаса. Для этого нужно собрать промежуточные элементы в жесткую конструкцию, выровняв их в одну линию и закрепив между собой фиксирующими болтами.
После этого переходим к непосредственной установке модульной лестницы. Для этого под 5 и 9 ступень ставим метровую и двухметровую опоры, выравниваем каркас по уровню и закрепляем.
На каждый элемент лестницы устанавливаем промежуточные пластины, закрепив их винтами с потайной головкой. Делаем разметку ступеней и насверливаем сквозные отверстия необходимого диаметра. После этого устанавливаем кольца на каждую ступень и монтируем стойки перил, пропуская их сквозь ступени.
Больца и стойки перил фиксируем болтом с шайбой снизу. Выравниваем ступени относительно центра. Фиксируем ступени к каркасу через промежуточные пластины 6-ю саморезами-глухарями с шайбой.
Далее нужно разметить поручень для соединения их со стойками. Шаг между метками должен составлять 317 мм. После этого в помеченных местах насверливаем глухие отверстия диаметром 7 мм на глубину 30 мм и фиксируем поручни к стойкам перил. Для этого используем ввёртную петлю – одну часть вкручиваем в поручень, другую – в стойки перил. И фиксируем поручни к стойкам перил, соединяя каждую петлю штифтом.

Одна из сборных модульных лестниц, которая называется «прямой марш», готова. Вот как она выглядит после покраски.

Монтаж по видам

Существует несколько типов конструкции модулей, для каждого из которых характерны свой метод соединения и способ монтажа:

Литой модуль имеет с двух сторон отрезки труб, отличающихся по размеру и диаметру. Для соединения модулей необходимо длинную трубу первого модуля соединить с короткой трубой последующего. После некоторой регулировки и выставления в нужном положении, они соединяются винтами.
Модуль, который состоит из двух элементов, используется в основном для монтажа винтовых лестниц. Он включает в себя сварной элемент с двумя небольшими отрезками труб по бокам, а также длинную трубу с фланцем, использующуюся для крепления ступени. На сварной детали имеются отверстия, предназначенные для сборки своими руками с помощью болтов. Благодаря такому креплению модули можно смещать под разными углами.
Еще один тип модулей может состоять из многочисленных элементов, выполненных без сварных швов. Между собой они соединяются специальными шпильками, имеющими на концах резьбу, как видно на фото. Такое крепление считается самым сложным, требующим больших трудозатрат и некоторой сноровки. Зато все соединительные элементы будут располагаться внутри модулей, что обеспечит конструкции еще более элегантный и невесомый вид.

Принцип «струбцины»

Технология достаточно новая, поэтому и нечасто реализуемая. Отличие в том, что все фланцы подвижны, и их можно развернуть на определенный угол. Такое инженерное решение позволяет производить точную подгонку лестницы по месту установки уже после сборки всех ее комплектующих. То есть менять такие параметры, как интервал между ступенями, их длину.

Составление чертежа

Все линейные размеры – в см.

Необходимо определиться с местом установки лестницы и произвести замеры всех параметров помещения.

Как определить число ступеней? Величина подступенка берется, как правило, порядка 20. Зная высоту помещения, несложно рассчитать количество ступеней. Если результат получается дробным, то его округляют до целого числа. А между полом и первой ступеней интервал несколько увеличивается, чтобы нивелировать погрешность.

Ступени

Для жилого помещения целесообразно использовать древесину. Минимальная толщина доски для модульной лестницы – 4. Готовые ступени можно купить, поэтому выбирать придется собственнику – приобрести или кроить, обрабатывать дерево своими руками.

Модули

Самостоятельно сделать довольно сложно. Целесообразно заказать в специализированной мастерской по индивидуальному чертежу. Как вариант, использовать трубы профилированные, с квадратным сечением и толщиной стенки не менее 0,5. Но в этом случае, кроме дрели (перфоратора), понадобится и сварочный аппарат.

Как соединить?

Как именно сделать все соединения, необходимо продумать еще на этапе разработки чертежа. Ограждение – на выбор мастера. По какой технологии его смонтировать, решить несложно, в зависимости от параметров и формы модульной лестницы. Как сделать перила лестницы, вы можете посмотреть здесь.

После завершения работы следует провести тестирование конструкции и устранить все выявленные недочеты.

Практические рекомендации

Вертикальные опоры крепятся только на бетонной основе или лагах. Последние обязательно усиливаются поперечными брусками. Фиксировать стойки на черновом настиле, тем более, чистовом полу нельзя.
Модульная лестница монтируется на кронштейнах лишь в случае, если толщина сопрягаемой стены не меньше 200 мм.
Для усиления деревянных ступеней можно использовать металлическую окантовку из мелкого уголка.

Из каких материалов делают лестницы

Чаще всего для лестницы выбирают дерево или металл, но иногда используют и другие материалы.

Деревянные лестницы экологичны и долговечны. У дерева относительно небольшой вес, а значит, такую лестницу можно установить на этаже с деревянным перекрытием.

Несущие элементы стараются делать из твердой древесины, например ясеня, бука или дуба. Иногда используют менее плотные: орех, грушу или лиственницу. Чтобы сэкономить, для второстепенных элементов используют мягкие породы, например ель и сосну.

Древесину предварительно просушивают — ее влажность должна быть не более 8—10%, а потом обрабатывают антисептиком, чтобы придать стойкость к влаге, плесени и грибку. Готовую конструкцию шлифуют и покрывают лаком или маслом. Со временем элементы деревянной лестницы могут начать скрипеть — это недостаток «живого материала».

Цена зависит от региона, габаритов, вида лестницы, породы дерева. Расценки примерно такие:

из дуба — от 125 000 Р;
из ясеня — от 115 000 Р;
из лиственницы — от 100 000 Р;
из сосны — от 70 000 Р.

Металлические лестницы — прочные и долговечные. Из металла часто делают силовой каркас. При этом ступени могут быть и деревянными. Металл хорошо сочетается и с другим материалами, например стеклом и камнем. Поэтому такие лестницы хорошо вписываются в интерьер. А основной их минус — сложность изготовления.

Железобетонные лестницы чаще используются в многоэтажном строительстве, но иногда встречаются в частных домах, например бетон любят использовать в лофтах. Это прочная конструкция. Обычно ее заливают прямо на этапе строительства дома.

Стоимость зависит от размеров лестницы и сложности бетонных работ. Например, если заказать на заводе типовой железобетонный марш, какие ставят в многоэтажках — то это обойдется примерно в 15 000 Р. Но нужно еще учитывать доставку этой махины и оплату тяжелой подъемной техники для ее установки в доме.

Каменные лестницы. Их делают из мрамора, гранита, искусственного камня. Таким конструкциям нужен мощный силовой каркас, и они занимают много места. Стоимость — сотни тысяч.

Модульные лестницы производят на заводе. За счет серийного выпуска они доступны массовому покупателю. При самостоятельной установке можно уложиться в 60 000 Р.

Стеклянные лестницы делают из высокопрочного стекла. Элементы конструкции выглядят легкими и воздушными, создают эффект единого пространства. Стекло используют для всех видов лестниц: маршевых и винтовых. Из недостатков — сложность изготовления и со временем на стекле могут появиться сколы и царапины.

Цена зависит от дизайна, типа обработки стекла, количества стеклянных элементов в конструкции. Обойдется от 150 000 Р.

Я выбирал между деревом и металлом — искал оптимальный вариант по цене. Остановился на металлическом каркасе с деревянными ступенями из сосны.

Сооружение деревянной лестницы

До того, как приступить к работам, нужно изготовить или купить элементы в требуемом объёме. Рассмотрим, как сделать деревянную лестницу своими руками из досок пошагово.

Сборка тетивы и косоура

Доски размечаются по длине и подрезаются по требуемым параметрам. На них откладывается высота подступенка и величина проступи, вычитая от расчётных габаритов 20-40 мм.

Для обустройства выемок под ступени следует использовать пилу либо электролобзик. Брус приставляется к точке монтажа с упором нижнего края в пол, а верхнего – в перекрытие. Запилы располагаются строго горизонтально.

Для обеспечения требуемой жёсткости обычно используется 2-4 косоура. Их количество подбирается по ширине лестницы. Намного легче купить уже подготовленную несущую конструкцию с вырезами и пригодными к монтажу частями.

Установка ступеней и подступенков

Подступенки ставятся в запиленные ниши косоура, выравниваются и шлифуются. Фиксация осуществляется посредством саморезов, которые по завершении монтажа шпаклюются либо покрываются финишной отделкой.

Затем монтируются ступеньки. Их длина принимается больше расстояния между двумя крайними косоурами на 10-20 мм. Ширина должна превышать величину гребёночного выступа на 20-30 мм. Ступени закрепляются на подступенках посредством саморезов. Шляпки глубоко утапливаются в материале.

Установка ограждений

Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.

Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.

Затем по окружности шканта внизу балясин и стоек проделываются отверстия и хорошо промазываются клеем. Каждая из частей насаживается на шканты, подгонка выполняется по вертикальной плоскости. При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части.

Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

После высыхания клеевого состава лестница покрывается грунтовкой-антисептиком, а после – обрабатывается прозрачным декоративным лаком либо окрашивается. Поверх лака можно нанести восксодержащий состав для придания дополнительного блеска. Неплохим решением также является установка декоративных планок.

Перед тем, как сделать лестницу на 2 этаж в частном доме нужно знать, что окончательная стоимость её получится высокой, потому как для сооружения применяется гибкая вязкая древесина. Но достигнутый эффект, безусловно, этого стоит.

Заключительный этап

На финальном этапе выполняется проверка симметрии всей конструкции, устойчивость соединений, а также производится ряд манипуляций:

шлифование каждого элементов;
пропитка специальными составами для минимизации вероятности возгорания, образования гнили, поражения древоточащими насекомыми;
тонировка лакирующего покрытия.

Несмотря на относительную дешевизну, лестницу окрашивать не следует. Но окончательное решение все же принимает хозяин дома, ориентируясь на общее стилистическое оформление.

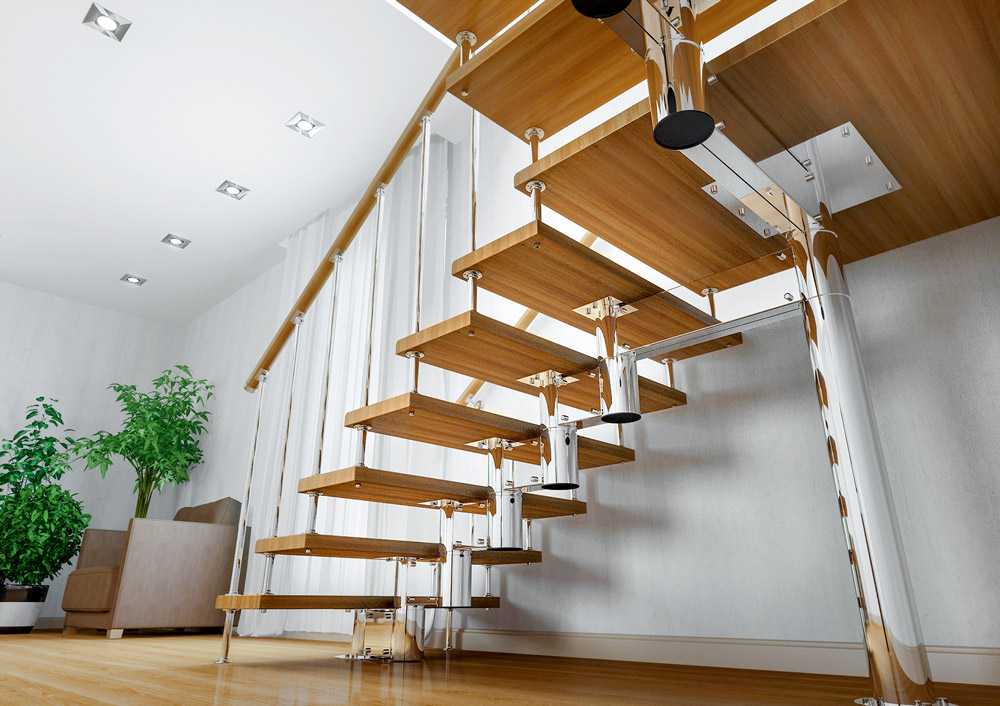

Что такое модульная лестница?

Конструкция, выполненная из сборных фрагментов, оснащенная ступенями для подъема, называется модульной лестницей. Ее отличительной особенностью является быстрота монтажа – за несколько часов можно легко собрать изделие, используя минимальный набор инструментов.

Основные фрагменты лестниц:

каркасная часть – стартовый блок, средний модуль, финишный фрагмент;
заполнение пролетов – ступени из пластика, фанеры ПВХ, натуральной или спрессованной древесины;
оградительные и подпорные элементы – балясины, больцы, поручни, перила, стойки, кронштейны.

Главные опорные элементы лестницы

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

В зависимости от способа опирания ступеней винтовые лестницы из дерева, возводимые своими руками, можно разделить на четыре типа.

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии

Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами

Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Подведем итоги

Каждая модульная конструкция имеет свои преимущества и недостатки. Для их правильной установки нужно иметь чертеж и огромное желание. Они просты в сборке и удобны в эксплуатации.

Источники

http://lestnica-mpl.ru/kak-sobrat-modulnuyu-lestnitsu.html
https://prolestnici.com/tipy-lestnic/modulnye-lestnicy.html
https://lolodrom.ru/remont/delaem-chertezh-i-sobiraem-svoimi-rukami-modul-nuyu-lestnicu-iz-metalla
https://res-sk.com/sborka-modulnoy-lestnitsy-s-povorotnoy-ploschadkoy/
https://metall-lest.ru/lestnicy/sbornye/
https://vap-mebel.ru/chertezhi-modulnyh-lestnits-razmery/
https://gidlestnic.ru/izgotovlenie-i-montazh/modulnaya-lestnica-svoimi-rukemi
https://lestnitsy-perila.ru/vnutrennie/izgotovlenie-i-ustanovka-modulnoy-lestnitsyi-svoimi.html
https://ismith.ru/metalware/modulnaya-lestnica-iz-metalla-svoimi-rukami/

Виды и особенности модульных лестниц [варианты сборки системы своими руками]
