Какого диаметра трубы использовать для вентиляции частного дома

Самостоятельное утепление вентиляционных труб – прихоть или насущная необходимость

В необходимости монтажа вентиляционных систем сейчас мало кто сомневается. Но многие молодые хозяева недоумевают, зачем нужно утепление вентиляционных труб на чердаке или в других, не отапливаемых помещениях, ведь это не водопровод и не отопление, замерзать там как бы нечему.

Тем не менее, если вы оставите без должного внимания этот вопрос, у вас со временем могут «всплыть» серьезные проблемы. В этом материале я попытаюсь объяснить смысл такого утепления и расскажу, как и чем можно утеплить вентиляционные каналы своими руками, без привлечения специалистов.

Утепление вентиляционных коробов.

Правила обустройства вентиляции из труб канализации

Смонтировать своими руками вентиляцию из канализационных труб достаточно просто. В многоквартирном доме зачастую вытяжная вентиляция размещается в одной шахте с канализационной. В частном доме это делать нежелательно. При некоторых условиях может возникать обратная тяга, которая принесет неприятные запахи в помещение.

Труба на крышу выводится на высоту не менее 1 м. При объединении нескольких систем вентиляции в частном доме в одну требуется использовать трубы одинакового диаметра. Оборудование вентилирования канализации своими руками должно предполагать разделение с дымоходом.

Канализационные трубы – не единственная альтернатива пластиковым воздуховодам. Вытяжка в доме может быть подключена с помощью гофрированных труб. Такие поверхности оказывают сильное сопротивление воздуху и не предназначены для больших расстояний. Этот вариант может использоваться для проветривания туалета и ванной комнаты.

Недостатки и достоинства фановых изделий и пластиковых воздуховодов практически одинаковые. Однако фановые соединительные элементы, отводы, повороты почти в 2 раза больше по размеру, чем вентиляционные изделия. Также необходимым будет декорирование труб. Поэтому выбор зависит от конкретных требований: стоимости, внешнего вида или компактности.

Использование пластика при установке систем принудительной вентиляции

Воздуховоды из канализационных труб крепят к стенам или потолку металлическими хомутами или пластиковыми клипсами. Перед тем, как соединить одну трубу с другой, на торец принимающей наносят машинное масло. Место стыка двух труб герметизируют влагостойким силиконом.

Для монтажа системы воздуховодов потребуются соединительные элементы – фитинги. Их вид и количество определяют при составлении схемы вентиляции. Для устройства разветвлений понадобятся тройники, для соединения отрезков труб – муфты, для поворотов трубопровода – отводы.

При соблюдении требований СНиП и рекомендаций специалистов, можно без труда смонтировать эффективную естественную или принудительную вентиляцию частного дома. Нет никаких оснований считать канализационные трубы неподходящим для этих целей материалом.

Экскурс в историю: причины проблемы

Владельцы домов старой постройки, где давно не было капитального ремонта, практически не знают проблем с вентилированием жилого помещения, в то время как у владельцев новостроек данный вопрос стоит особенно остро. Возникает вопрос, в чем же причина данной тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, однако вентиляционная система в них зачастую неидеальна. Как правило, в частных домах старой постройки, где еще не поменяли окна на пластиковые, проблем с вентиляцией, действительно, нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа вполне достаточно, чтобы в доме всегда воздух был свежим. Это возможно благодаря строительным материалам, которые использовались раньше, и деревянным окнам, которые все же пропускают достаточное количество воздуха, обеспечивая его естественный ток по всему помещению.

Устройство вытяжной вентиляции.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и являются более долговечными, однако полностью блокируют воздушный ток. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у владельцев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилом помещении, образование плесени на стенах, – это основные явления, которые можно наблюдать при плохой вентиляции. Многие эксперты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

• низкая стоимость организации вентиляции естественного типа;
• нечастые регламентные работы по поддержке системы в норме;
• в отличие от принудительных систем, отсутствует шум;
• монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
• для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
• для поддержки функциональности системы не требуются дополнительные затраты;
• срок службы системы не ограничен;
• вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
• данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

• данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
• слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
• установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
• в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
• зависимость эффективности вытяжки от уличной температуры и силы ветра.

Преимущества использования пластиковых труб в бытовых вентиляционных системах

Вентиляционные трубы ПВХ, в сравнении с повсеместно используемыми оцинкованными и другими типами труб, обладают следующими преимуществами:

• вес таких труб самый малый из всех, используемых в строительстве;
• высокая прочность;
• стойкость к коррозии.

Помимо озвученных преимуществ, в сравнении с постоянно растущими в цене металлическими вентиляционными трубами, трубы ПВХ для вентиляции по причине все большего распространения и ужесточающейся конкуренции становятся более доступными, вытесняя тем самым металлические аналоги.

Кроме того, трубы ПВХ вентиляционные являются более привлекательным вариантом с точки зрения их технологических характеристик.

К примеру, в процессе формовки и вальцовки листового металла никак не избежать образования на внутренних стенках труб шероховатостей различной степени, из-за чего существенно возрастает статическое сопротивление при транспортировке воздуха внутри всей вентиляционной системы, что требует дополнительного учета при проектировании вентиляционных каналов.

Вентиляционная труба ПВХ лишена подобного недостатка, поскольку при ее производстве удается достичь практически абсолютной гладкости поверхности внутренней стенки трубы.

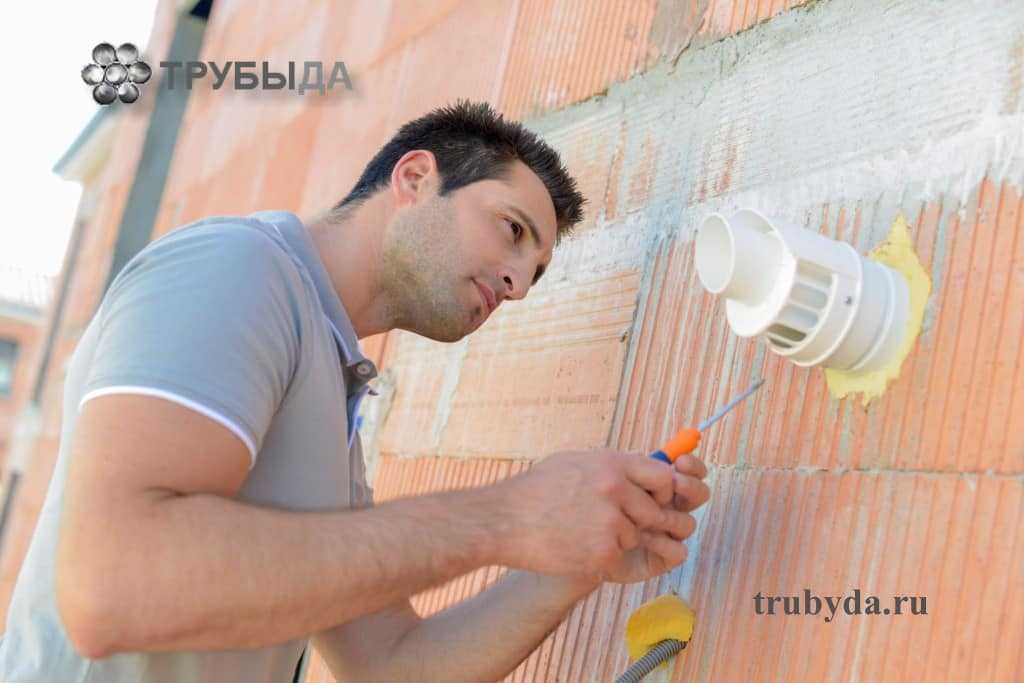

Выход пластиковой вентиляционной трубы

Пластиковый воздуховод, обработанный антистатическим раствором, не будет притягивать частицы пыли, благодаря чему необходимость в прочистке вентиляционной системы будет возникать существенно реже, что, в свою очередь, позволит сэкономить на плановом обслуживании вентиляционного оборудования.

При выборе и устройстве вентиляционных труб необходимо верно рассчитать количество фасонных частей, поскольку сложная конструкция вентиляционной системы просто невозможна без выполнения, к примеру, ответвлений и поворотов, для чего, собственно, и служат фасонные элементы. При этом следует помнить, что каждый выполненный поворот вентиляционного трубопровода снижает КПД вентиляционной системы примерно на 10%.

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:

А вот что касается положительных сторон, то здесь список намного объемнее:

канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
пластиковые конструкции легче, чем металлические;
большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
пластик обладает антибактериальными и антистатическими свойствами;
пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

• герметичностью;
• устойчивостью к возгоранию;
• минимальными размерами;
• соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

• форме сечения;
• используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

• Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
• Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

• Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.

• Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

Принципы монтажа

Монтаж воздуховода для кухонной вытяжки своими руками может выполнить любой человек без практического опыта. Для этого достаточно прочитать инструкцию по сборке в интернете или посмотреть обучающее видео. Профессионалы дают некоторые советы по установке воздуховода:

1. Не делать вентиляционный канал слишком длинным. Так можно увеличить КПД.
2. Делать как можно меньше изгибов на конструкциях из жесткого пластика.
3. Углы наклона в соединениях не должны быть меньше 90 градусов.
4. Проверять герметичность соединения отдельных элементов при сборке.
5. Не забыть про закрепление разводного адаптера на выходное отверстие в стене, чтобы не перебить естественный процесс циркуляции воздуха.

Дополнительно нужно позаботиться о маскировке конструкции. Для этого можно сделать шкафчик, купить пластиковый короб или создать необычный рисунок на нем, чтобы сделать трубы дополнением декора. Еще два популярных варианта маскировки системы вентиляции — создание каркаса из гипсокартона или навесной потолок.

Трубы для вытяжки на кухне — обязательный элемент системы принудительной вентиляции

При их выборе нужно обращать внимание на диаметр, материал из которого они изготавливаются, длину, форму. Монтаж не вызовет сложностей, если учитывать советы от профессионалов, ознакомиться с установкой в теории

Процесс монтажа

Зачастую систему оборудуют на кухне для коммутации вытяжки с отверстием вентиляции, которое находится под потолком. Чтобы облегчить процедуру, специалисты рекомендуют расположить плиту максимально близко к выходному отверстию.

Если она находится на противоположной стороне, желательно переместить ее как можно ближе, чем протягивать воздуховод через все помещение. Чем короче трубы, тем лучше. Специалисты подсчитали, что каждый прямой угол уменьшает эффективность на 10%.

Кроме того, такие же показатели теряются на каждый метр, если система более 3 м. Чтобы по ходу работ не были выявлены недочеты, следует составить чертеж и предварительно рассчитать все значения, указывая размеры и дополнительные элементы воздуховода.

Для обустройства системы на кухне классической квартиры понадобятся:

• плоская труба размером 60 на 204 мм — 1,5−2 м;
• соединительное колено;
• круглый редуктор, имеющий переходник;
• наждачка;
• карандаш или маркер для разметки;
• горизонтальное колено размером 60 на 204 мм;
• настенная пластинка;
• ножовка для работы с пластиком;
• силиконовый герметик.

На первом этапе осуществляется подготовка. Трубу необходимо разрезать на детали нужного размера, затем зачистить края. Если фиксация воздуховода осуществляется в свободном пространстве, предварительно желательно собрать конструкцию на полу, закрепить места соединения при помощи герметика.

Если часть общей конструкции располагается в шкафу, сначала фиксируют ее (редуктор и вертикальную трубу). После этого соединяют с горизонтальной трубой при помощи углового колена. В конце осуществляется коммутация трубы с отверстием в стене. Для улучшения показателей прочности места соединения обрабатываются герметиком.

При необходимости фиксации воздуховода к потолку или стенам запрещено использовать саморезы. Для этого можно взять специальные хомуты, которые плотно охватывают изделие. Они имеют резиновые уплотнители и фиксируются на кронштейны или шпильки. Есть такие модели, которые крепятся путем защелкивания, что существенно упрощает процедуру установки.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

• Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
• Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
• Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

• Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
• Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
• Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Устройство вентиляционных каналов

Выбор длины и сечения:

• трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы, правила эксплуатации»).

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением

Он устремляется вверх, и запах выходит через него прямо в атмосферу

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Разновидности по назначению

Если говорить о разновидностях труб по назначению, то вентиляционные трубы бывают разные. Например, существуют трубы для кухонной вытяжки. Вытяжка, вообще, является одним из наиболее распространенных способов применения вентиляционных труб. Еще один вариант использования – это создание вентиляционной системы в помещении. Она может быть создана как на основе стальных труб, так и на основе пластиковых аналогов. Здесь все уже будет зависеть от того, что нужно, и где будет делаться такая вентиляция.

Еще одним интересным типом труб вентиляционного плана по назначению будут сэндвич трубы. Такие трубы обычно используются для дымоходов и вытяжек, где нужно выводить различные продукты горения. В такие трубы нередко устанавливают фильтры, чтобы продлить срок их службы, который довольно невелик. Кроме того, существуют гибкие вентиляционные трубы для шахт. Они предназначены для подачи воздуха в горные выработки.

Существуют такие варианты, как:

• газовая труба по метану;
• угольная труба, которая защищает от пыли;
• труба для подачи воздуха.

Заключение

Принудительный тип вентиляции позволяет устранить из помещения посторонние ароматы, токсические испарения и влагу. Такой тип устройств принято считать оптимальным решением для частного дома. При монтаже изделий в многоквартирных домах и высотных сооружениях применяются особые требования, с которыми следует ознакомиться еще на начальной стадии планировки системы. Выход под вытяжку подключается к общей системе каналов, поэтому застоявшиеся воздушные массы выпускаются на улицу. Для каждого из типа зданий применяются различные схемы прокладки, проектированием которых должны заниматься специалисты.

Вывод

На каком утеплителе остановить свой выбор – решать вам. Симпатии автора отданы фольгированным материалам на основе вспененного полиэтилена, но это скорее вопрос привычки. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

В частном доме чердак может быть очень тёплым, использоваться в качестве дополнительной комнаты. Но чаще всего он используется как складское помещение. Трубопроводы, которые проведены по его площади, мешают изменить его назначение. Если их правильно декорировать, зашить коробами, удастся сделать это помещение более уютным, комфортным.

Способы вывода вентиляционной трубы

Перед монтажом трубы на вытяжку на кухне, нужно выбрать конструкцию системы, способ вывода. Существует три варианта монтажа.

Два выхода

Если в помещении присутствует два отверстия для отвода воздуха, труба от вытяжки на кухне должна быть подключена к любому из них. При этом второе подключать ни к чему не нужно. Оно будет обеспечивать естественную вентиляцию в комнате.

Чтобы не возникала обратная тяга, которая приведет к попаданию неприятных запахов обратно в помещение, можно воспользоваться двумя вариантами:

1. Приоткрыть окно.
2. Установить на трубу без подключения вытяжного устройства специальный клапан.

Второй вариант удобнее, поскольку при работе вытяжки труба без подключения будет перекрыта. Это поможет избежать попадания неприятных запахов внутрь комнаты.

Один выход

Чаще всего в квартирах монтируется одно отверстие под вентиляцию. В таком случае нельзя полностью перекрывать его выводящий трубой от вытяжки. Это приведет к нарушению естественной циркуляции воздуха. Чтобы не перекрывать отверстие, необходимо установить специальный адаптер для воздуховода, дополнительный клапан обратной тяги.

Вывод трубы на улицу

Один из эффективных вариантов монтажа воздуховода на кухне — вывод отводящей трубы на улицу. Благодаря этому можно не перекрывать отверстие для естественной вентиляции. Для этого нужно:

• сделать отверстие в стене, выходящее наружу дома;
• провести до него трубы;
• вывести отрезок наружу;
• установить колпак от попадания дождя;
• замазать отверстие по контуру мастикой или цементным раствором.

Монтаж трубы на улице
