Какими должны быть диаметр и длина воздуховода для вытяжки

Частые проблемы с вентиляцией

Основные проблемы с вентиляцией на верхних этажах многоквартирных домов – это ослабление тяги и появление обратного эффекта. Причина такого явления – конструктивные особенности вентиляционной системы.

В этом случае жильцам рекомендуется установить приточный кухонный вентилятор с электрическим приводом. Он будет нагнетать дополнительный объем в кухонное помещение, выталкивая воздух, поступающий из вытяжки. На саму вытяжку можно поставить декоративную облицовку с обратным клапаном, который выпустит воздушный объем наружу, но не пропустит внутрь.

Также могут возникнуть проблемы с вентиляцией из-за разрушения вентиляционной шахты. Для решения этой проблемы необходимо подать жалобу (лучше коллективную) в управляющую организацию для ее восстановления.

В частных домах проблемы с вентиляцией начинаются после проведенного ремонта или утепления здания. Причина – использование дешевых, но не пропускающих воздух материалов, например пенопласта.

В ряде случаев неисправности связаны с установкой пластиковых окон, обеспечивающих почти полную герметичность и перекрывающих приток воздушных масс с улицы. Из-за его отсутствия невозможна вытяжка. Отсюда скопление влаги и прекращение циркуляции внутренней атмосферы.

Решить эту проблему поможет установка принудительной системы приточно-вытяжной вентиляции с выводом вытяжки на крышу и установкой вентилятора не только на приточный, но и на вытяжной воздуховоды.

Классификация по материалам

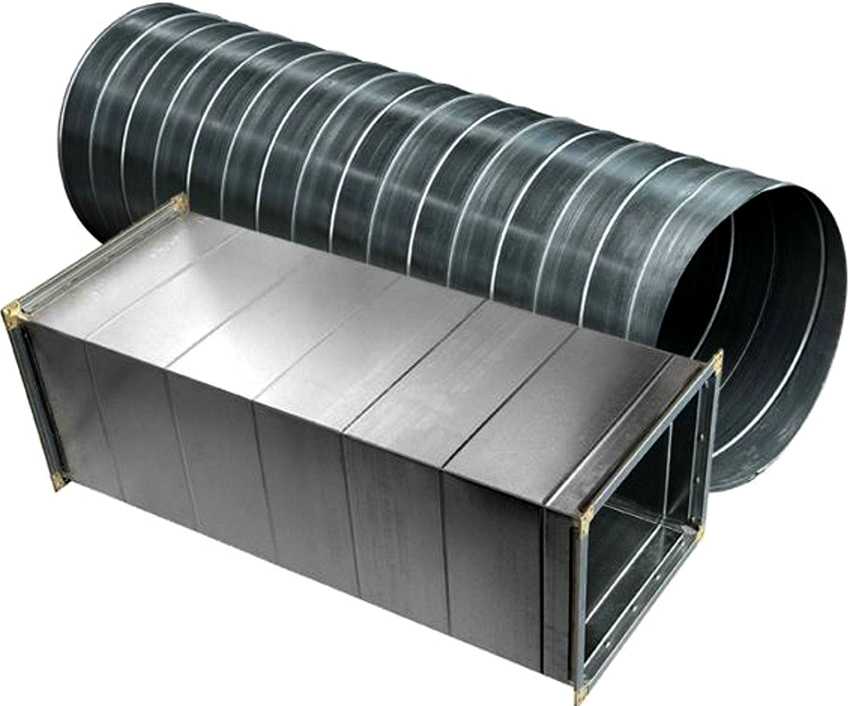

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

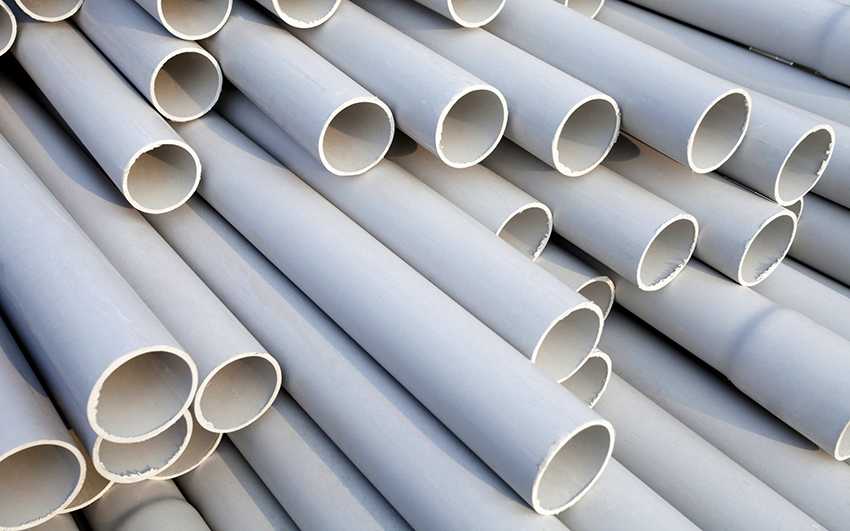

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

• устойчивость к ржавчине;
• простота сборки;
• низкая стоимость;
• гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
• малый вес, благодаря которому гораздо проще осуществить монтаж;
• отсутствие шумов во время работы вытяжки.

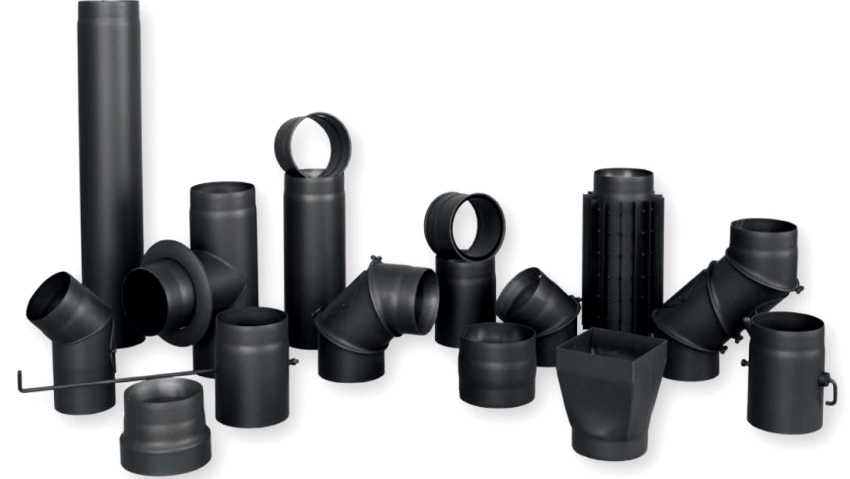

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

• алюминий является простым и универсальным материалом;
• изделия стоят дешево;
• быстрый и простой монтаж;
• конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

• Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
• Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
• Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

• Относительная дешевизна.
• Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
• Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

• для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
• для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
• большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
• для герметизации каналов потребуется использование специальных средств;
• в процессе эксплуатации ощущается сильный шум.

https://youtube.com/watch?v=ndeW8PSlgJY

Подбор воздуховодов и оборудования

После расчета воздухообмена и выбора материала для системы необходимо подобрать вентиляционное оборудование и диаметры трубопроводов для распределения воздуха по помещениям. Главный параметр на данном этапе – потери давления в воздуховоде. То есть, чем длиннее магистраль, уже трубы и больше скорость воздуха, тем больше потери давления, а значит, вентилятор будет выдавать меньшую мощность. Аэродинамический расчет довольно сложен, однако для небольших трасс, чтобы подобрать диаметр вентиляционной трубы, можно использовать таблицу, представленную ниже.

Схема подбора диаметра воздуховода.

Оптимальное значение скорости воздуха в канале – 3-4 м/с, больше – вы будете слышать шум из системы, меньше – потребуется более мощный вентилятор. После подбора сечений, с помощью еще одной таблицы определяются потери давления по длине, суммируя полученные значения, получаем цифру, в зависимости от которой выбираем вентилятор для системы.

Схема для расчета потерь давления на прямолинейных участках воздуховода.Схема для расчета потерь давления на основных фасонных элементах.

Суммировать нужно лишь значения по трассе до самого удаленного распределительного устройства, потери по ответвлениям роли не играют

Обратите внимание, что на каждом элементе системы (распределительная решетка, шумоглушитель, нагреватель) также теряется давление, конкретное значение указано в параметрах выбранного оборудования

Чтобы спроектированная вентиляция в частном доме (или на даче) из пластиковых труб была максимально эффективная и наименее затратная, придерживайтесь правил, представленных ниже:

• Вытяжная труба должна быть поднята выше конька здания для предотвращения засасывания загрязненного воздуха в окна верхних этажей;
• Для вентилирования подкровельного пространства необходимо установить аэратор;

Пластиковый вентиляционный аэратор.

• В ветки, идущие к кухне и санузлам, нужно установить обратные клапаны, чтобы посторонние запахи не распространялись по дому, когда система не функционирует;
• Количество поворотов необходимо свести к минимуму для уменьшения сопротивления;
• По возможности используйте круглые трубы.

При планировании расположения приточного отверстия должна быть учтена высота дымоходов. Идеальный вариант – расположение приточного оборудования на первом этаже здания, но чтобы приточное отверстие было удалено от земли как минимум на метр.

Трубы для вентиляции: особенности выбора для вытяжной и вентиляционной системы

Обычная кухонная вытяжка – это принудительная вытяжная вентиляционная система, которая практически идентична вентиляции. Но стоит отметить отличие от общеобменной внутриквартирной вентиляции. Оно заключается в том, что в многоэтажных домах общеобменная вентиляция с естественным побуждением функционирует без задействования вентилятора. Помимо этого, система такого типа служит для осуществления воздухообмена по всему помещению, а функция вытяжки предполагает удаление загрязненного воздуха в определенном месте и в конкретное время.

Для кухни очень важно наличие воздуховода. Современная общеобменная вентиляция не ликвидирует продукты сгорания и испарения влаги именно от плиты, а обеспечивает воздухообмен по всей квартире

Такая ситуация устраивает далеко не каждого, так как всем хочется, чтобы ремонт прослужил как можно дольше, чтобы не требовалось часто проводить генеральную уборку с тщательным отмыванием стен, потолка и мебели.

Трубы для вытяжки должны быть качественными и нужного размера

Поэтому со временем начали выпускать местные вентиляционные приборы, которые устанавливают над плитами, – вытяжки. Труба для кухни служит для того, чтобы выводить загрязненный воздух за пределы помещения. Это и есть основная функция воздуховодов.

Как и любой прибор, воздуховод имеет свои плюсы и минусы. Главное преимущество заключается в возможности эффективного удаления углекислого газа, влаги и копоти. Недостатки труб для вытяжки:

• занимают большое пространство;
• плохо вписываются в кухонный интерьер;
• работа вентилятора создает дополнительный шум, особенно если его монтаж был проведен неправильно;
• требуется регулярная чистка снаружи, а иногда и внутри изделия.

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Статья по теме:

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Разновидности кухонных конструкций

Воздуховоды для вытяжек на кухне разделяются по разным факторам. По конструкции выделяют две большие группы изделий:

1. Гибкие. Преимущество таких конструкций — возможность изменять их положение, ужимать или растягивать при необходимости.
2. Жесткие. Просты в сборке. Дорогие, однако цена обуславливается эффективностью.

Разделение по форме сечения:

1. Плоские. Их главное преимущество — незаметность.
2. Круглые. Популярны на заводах, фабриках. Устанавливаются в помещениях с высокими потолками. Из-за того что в квартирах панельных домов воздуховоды в большинстве случаев квадратные необходимо использовать специальные переходники.
3. Квадратные, прямоугольные. Наиболее популярные конструкции. Расположить такую трубу удобно на стыке двух плит. В большинстве случаев внешний вид приемлем для любой квартиры.

По материалу выделяются алюминиевые, пластиковые изделия.

Преимущества алюминиевых изделий:

1. Простота монтажа.
2. Неприхотливость и надежность материала.
3. Изделия выдерживают длительное воздействие критических температур.
4. Невысокая стоимость.

Недостатки алюминия:

1. Вид металла подходит не ко всем видам отделочных материалов.
2. Скопление конденсата в помещении из-за высокой теплопроводности материала.

Преимущества пластика:

1. Устойчивый материал к образованию ржавчины.
2. Малый вес.
3. Низкая цена.
4. Простой монтаж цельной системы.

Недостатки пластика:

1. Материал боится длительного воздействия высоких температур.
2. Требуются дополнительные переходники для монтажа.

Гофрированная труба для вытяжки

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия

У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Правила выбора сечения воздуховода

Перед покупкой вытяжных труб для вашего проекта принудительной системы вентиляции, необходимо рассчитать необходимый диаметр труб. Если вы не знаете какой диаметр воздуховоды выбрать, то вам настоятельно рекомендуется следовать следующим рекомендациям.

В идеале, необходимо приобретать трубу, диаметр которого будет равен или больше выходного отверстия вытяжки. В случае установки вытяжной трубы меньшего сечения коэффициент полезного действия вентиляционной системы будет значительно ниже. Это будет происходить из-за дополнительного сопротивления потокам воздуха, что в свою очередь приведет к возникновению шума, уменьшение эксплуатационного срока вытяжки и т.д.
Спроектированная система каналов воздуховода должна обладать минимальный углов, а в идеале – она должна быть полностью прямой

Если же избежать их появления не удается, то важно соблюсти размер угла. Он не должен превышать отметку в девяносто градусов, в противном случае качество работы системы буду ухудшено за счет возникновения обратной тяги.
Максимально возможная длина каналов принудительной системы вентиляции не может превышать отметку в три метра

Больше значения также негативно скажутся на общей производительности вытяжки.

Пластмассовые вентиляционные трубы

Основным материалом для изготовления вентиляционных труб остается сталь и пластмасса. Эти материалы как бы составляют негласную конкуренцию друг другу.

Какие изделия больше подходят для вентиляционной системы, стальные оцинкованные или обычные пластиковые? Чтобы ответить на этот вопрос необходимо учесть требования проекта, подробно рассмотреть нюансы окружающей атмосферы.

Для изготовления пластмассовых труб применяются следующие материалы:

• ПВХ;
• полипропилен;
• фторопласт;
• полиуретан.

В маленьких помещениях и индивидуальных коттеджах чаще всего прокладывают вентиляцию, сделанную из труб ПВХ. Они отличаются невысокой стоимостью, их легко монтировать и обслуживать. На подобные вытяжные трубы для вентиляции не оказывают воздействие ультрафиолетовые лучи, и они способны выдержать большой разброс температуры. Диапазон составляет 0–80 градусов.

Гофрированный воздуховод

Такой воздуховод имеет одно важное достоинство — простоту монтажа. Для установки металлической гофры достаточно просто закрепить ее одним краем к вытяжке, а другим краем к вентиляционному каналу. Для монтажа используются специальные круглые хомуты, стягиваемые болтами

Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение

Для монтажа используются специальные круглые хомуты, стягиваемые болтами. Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение.

К преимуществам гофрированного воздуховода можно отнести:

• возможность растягивания гофры по длине на значительное расстояние;
• отсутствие резких изгибов и дополнительных соединительных элементов, что уменьшает внутреннее сопротивление внутри трубы;
• демократическая цена, в несколько раз меньшая, нежели стоимость пластиковых воздуховодов;
• возможность установки гофры большего диаметра, нежели диаметр вытяжки. Для этого воздуховод плотно прижимается хомутом к переходнику.

Диаметр труб для вытяжки

Вентиляционная труба для вытяжки или воздуховоднеобходимо еще подобрать по диаметру. Он не должен быть меньше диаметра выходного отверстия вытяжки и вентиляционной решетки. Если поставить трубу меньшего диаметра, то это непременно приведет к увеличению сопротивления воздуха и потере мощности вытяжного устройства. В идеале диаметр воздуховода и диаметр вытяжки должны совпадать.

Помимо диаметра труб также важно обратить внимание на их конструкцию. То есть на то, как они проходят по стене. Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов

Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов

Такие изгибы могут вызвать появление обратной тяги

Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов. Такие изгибы могут вызвать появление обратной тяги.

Установка вытяжки и вентиляционной трубы может включать в себя установку обратного клапана, который препятствует обратному движению воздуха из вентиляции к кухонным устройствам.

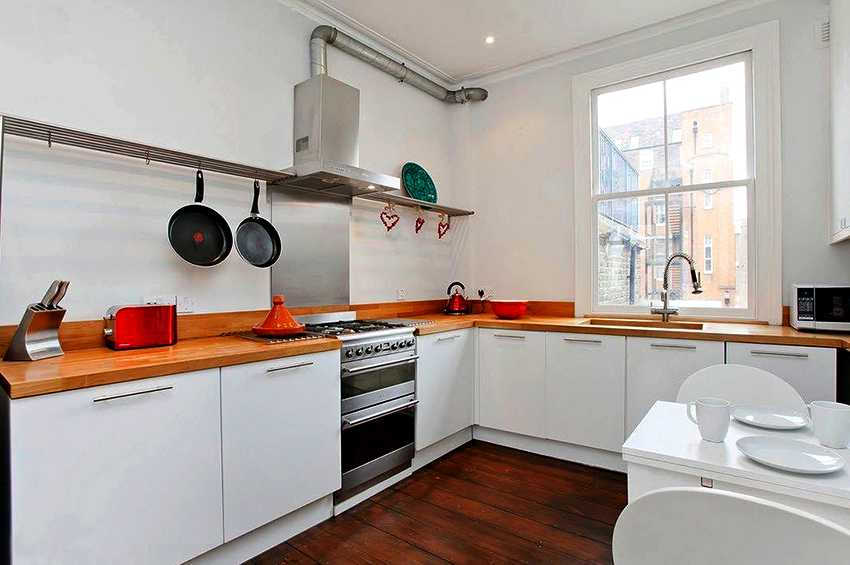

Как спрятать трубу от вытяжки?

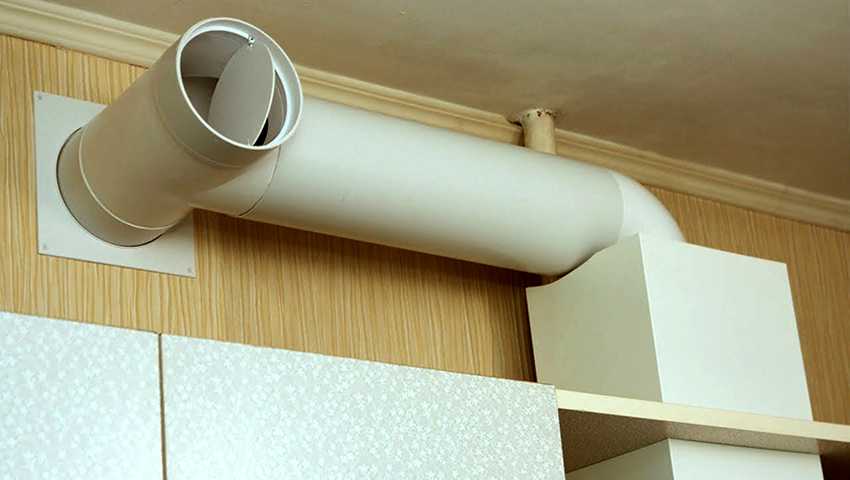

Как правило, трубы для вытяжек располагают вдоль стены, пряча их за кухонными шкафчиками. Существует множество способов замаскировать их от посторонних взглядов.

Первый способ — покрасить воздуховод в тон стенам или оклеять его кухонными обоями. Независимо от вида используемой трубы, спрятать ее можно в специальном пластиковом коробе, предназначенном именно для этих целей. Короб располагают либо на кухонных шкафах, либо на стене, либо под самым потолком.

Рекомендуется использовать последний вариант, особенно если потолок у вас подвесной. В этом случае короб будет сливаться с потолком в одно целое.

Установка вентиляционной трубы на вытяжку и ее подвод к системе общей вентиляции можно обставить таким образом, что будет создан новый элемент интерьера. Например, после прокладки трубы по стене, обшейте ее гипсокартоном, придайте материалу какую-то необычную форму, вставьте в гипсокартон светильники. Вы будете поражены тем, что ваша кухня стала еще красивее от этого нововведения.

Если у вас пластиковый подвесной потолок, то вы без труда сможете замаскировать трубу, полностью скрыв ее из вида. Поверх такого потолка ее вообще не будет видно, а до входа в потолок можно зашить ее пластиком, соорудив небольшой каркас из металлических профилей. Такой каркас легко можно прибить к стене, поместив внутрь воздуховод, а затем закрепить на каркасе пластиковые панели.

Расчет воздухообмена

Если в помещении нет ядовитых выделений или их объем находится в допустимых пределах, воздухообмен или нагрузка на вентиляцию рассчитывается по формуле:

R=n * R1,

здесь R1 – потребность в воздухе одного сотрудника, в куб.мчас, n – количество постоянных сотрудников в помещении.

Для помещений бытового, санитарного и подсобного назначения расчет вентиляции по вредностям производится на основании утвержденных норм кратности воздухообмена:

• для административных зданий (вытяжка) – 1,5;
• холлы (подача) – 2;
• конференц-залы до 100 человек вместимостью (по подаче и вытяжке) – 3;
• комнаты отдыха: приток 5, вытяжка 4.

Для производственных помещений, в которых постоянно или периодически в воздух выделяются опасные вещества, расчет вентиляции производится по вредностям.

Воздухообмен по вредностям (парам и газам) определяют по формуле:

Q=K(k2-k1),

здесь К – количество пара или газа, появляющееся в здании, в мгч, k2 – содержание пара или газа в оттоке, обычно величина равна ПДК, k1 – содержание газа или пара в приточке.

Разрешается концентрация вредностей в приточке до 13 от ПДК.

Для помещений с выделением избыточного тепла воздухообмен рассчитывается по формуле:

Q=Gизбc(tyx – tn),

здесь Gизб – избыточное тепло, вытягиваемое наружу, измеряется в Вт, с – удельная теплоемкость по массе, с=1 кДж, tyx – температура удаляемого из помещения воздуха, tn – температура приточки.

Подготовительные работы по установке вытяжки на кухне через стену

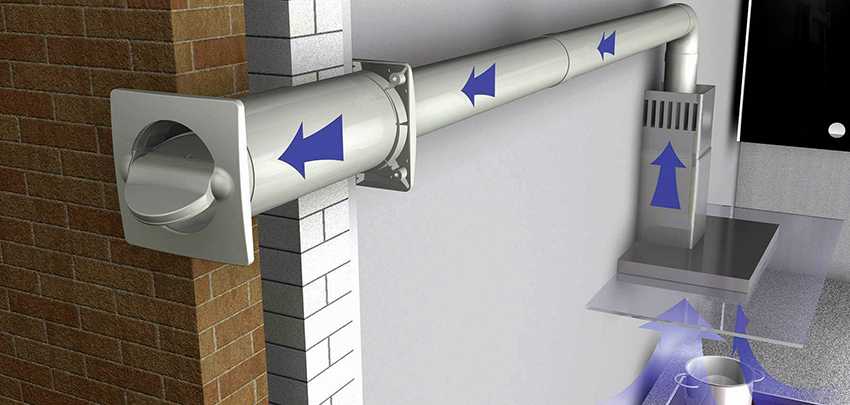

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Как скрыть и проверить: советы

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно. Если листок не держится и падает, то система не работает. Проверить функционирование технологии можно с помощью специального прибора – анемометра. Аппарат показывает скорость воздуха в шахте. Нормальная циркуляция воздуха на кухне должна составлять 60 м³/ч, при условии наличия электрической плиты.

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Основными причинами неисправности вентиляции можно выделить следующие:

• ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
• засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

• следить за состоянием фильтров и вовремя их менять;
• оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
• периодически проверять мотор на наличие жира, при необходимости удалять его;
• включать технику заблаговременно до приготовления пищи;
• устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
• расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Подробнее об особенностях монтажа пластиковой вентиляции смотрите в следующем видео.
