Калькулятор веса двутавра

Монорельсовые двутавровые балки ГОСТ 19425-74, сортамент и область применения

Двутавры специального назначения (для подвесных путей и армирования шахтных стволов) производятся в соответствии с требованиями ГОСТ 19425-74 и являются разновидностью горячекатаного сортового проката.

Для обозначения монорельсовых двутавров используется буква «М», двутавры для армирования шахтных стволов обозначаются литерой «С». По ГОСТ 19425-74 устанавливаются два класса точности: высокой — «А» и обычной «В».

Размерный ряд монорельсовых двутавров:

• высота 180-450 мм;
• ширина полок 90-150 мм
• максимальный угол наклона граней полок — 12%

Номер профиля двутавра	Высота h, мм	Ширина полки, b, мм	Вес, кг м/п	Кол-во м в 1 т	Номер профиля двутавра	Высота h, мм	Ширина полки, b, мм	Вес, кг м/п	Кол-во м в 1 т
18М	180	90	25,8	38,76	36М	360	130	57,9	17,27
24М	240	110	38,3	26,11	45М	450	150	77,6	12,89
30М	300	130	50,2	19,92

Двутавры класса «М» имеют усиленные стенки и полки, так как предназначены для нагрузок под катками и используются в качестве элементов ездового пути (несущего моста) тельферов, мостовых и козловых кранов. Иногда двутавры М применяют в качестве перекрытий и опорных стоек в металлоконструкциях с повышенными прочностными требованиями.

СТО АСЧМ 20-93 — Двутавры горячекатаные с параллельными гранями полок

Теоретическая масса 1 погонного метра балки по СТО АСЧМ 20-93

Наименование	Размеры балки, мм	Вес метра, кг	Метров в тонне
h	b	s	t
Балка 10 Б1	100	55	4,1	5,7	8.100	123.46
Балка 12 Б1	117,6	64	3,8	5,1	8.700	114.94
Балка 12 Б2	120	64	4,4	6,3	10.400	96.15
Балка 14 Б1	137,4	73	3,8	5,6	10.500	95.24
Балка 14 Б2	140	73	4,7	6,9	12.900	77.52
Балка 16 Б1	157	82	4	5,9	12.700	78.74
Балка 16 Б2	160	82	5	7,4	15.800	63.29
Балка 18 Б1	177	91	4,3	6,5	15.400	64.94
Балка 18 Б2	180	91	5,3	8	18.800	53.19
Балка 20 Ш1	194	150	6	9	30.600	32.68
Балка 20 К1	196	199	6,5	10	41.400	24.15
Балка 20 Б1	200	100	5,5	8	21.300	46.95
Балка 20 К2	200	200	8	12	49.900	20.04
Балка 25 Ш1	244	175	7	11	44.100	22.68
Балка 25 К1	246	249	8	12	62.600	15.97
Балка 25 Б1	248	124	5	8	25.700	38.91
Балка 25 Б2	250	125	6	9	29.600	33.78
Балка 25 К2	250	250	9	14	72.400	13.81
Балка 25 К3	253	251	10	15,5	80.200	12.47
Балка 30 Ш1	294	200	8	12	56.800	17.61
Балка 30 Б1	298	149	5,5	8	32.000	31.25
Балка 30 К1	298	299	9	14	87.000	11.49
Балка 30 Б2	300	150	6,5	9	36.700	27.25
Балка 30 Ш2	300	201	9	15	68.600	14.58
Балка 30 К2	300	300	10	15	94.000	10.64
Балка 30 К3	300	305	15	15	105.800	9.45
Балка 30 К4	304	301	11	17	105.800	9.45
Балка 35 Ш1	334	249	8	11	65.300	15.31
Балка 35 Ш2	340	250	9	14	79.700	12.55
Балка 35 К1	342	348	10	15	109.100	9.17
Балка 35 Б1	346	174	6	9	41.400	24.15
Балка 35 Б2	350	175	7	11	49.600	20.16
Балка 35 К2	350	350	12	19	136.500	7.33
Балка 40 Ш1	383	299	9,5	12,5	88.600	11.29
Балка 40 Ш2	390	300	10	16	106.700	9.37
Балка 40 К1	394	398	11	18	146.600	6.82
Балка 40 Б1	396	199	7	11	56.600	17.67
Балка 40 Б2	400	200	8	13	66.000	15.15
Балка 40 К2	400	400	13	21	171.700	5.82
Балка 40 К3	406	403	16	24	200.100	5
Балка 40 К4	414	405	18	28	231.900	4.31
Балка 40 К5	429	400	23	35,5	290.800	3.44
Балка 45 Ш1	440	300	11	18	123.500	8.1
Балка 45 Б1	446	199	8	12	66.200	15.11
Балка 45 Б2	450	200	9	14	76.000	13.16
Балка 50 Ш1	482	300	11	15	114.200	8.76
Балка 50 Ш2	487	300	14,5	17,5	138.400	7.23
Балка 50 Б1	492	199	8,8	12	72.500	13.79
Балка 50 Ш3	493	300	15,5	20,5	156.100	6.41
Балка 50 Б2	496	199	9	14	79.500	12.58
Балка 50 Ш4	499	300	16,5	23,5	173.800	5.75
Балка 50 Б3	500	200	10	16	89.700	11.15
Балка 55 Б1	543	220	9,5	13,5	89.000	11.24
Балка 55 Б2	547	220	10	15,5	97.900	10.21
Балка 60 Ш1	582	300	12	17	137.000	7.3
Балка 60 Ш2	589	300	16	20,5	170.700	5.86
Балка 60 Б1	596	199	10	15	94.600	10.57
Балка 60 Ш3	597	300	18	24,5	198.100	5.05
Балка 60 Б2	600	200	11	17	105.500	9.48
Балка 60 Ш4	605	300	20	28,5	225.600	4.43
Балка 70 Б1	691	260	12	15,5	129.300	7.73
Балка 70 Ш1	692	300	13	20	166.000	6.02
Балка 70 Б0	693	230	11,8	15,2	120.100	8.33
Балка 70 Б2	697	260	12,5	18,5	144.200	6.93
Балка 70 Ш2	698	300	15	23	190.400	5.25
Балка 70 Ш3	707	300	18	27,5	226.900	4.41
Балка 70 Ш4	715	300	20,5	31,5	258.600	3.87
Балка 70 Ш5	725	300	23	36,5	294.900	3.39
Балка 80 Ш1	782	300	13,5	17	164.600	6.08
Балка 80 Ш2	792	300	14	22	191.100	5.23
Балка 90 Ш1	881	299	15	18,5	191.500	5.22
Балка 90 Ш2	890	299	15	23	212.600	4.7
Балка 100 Ш1	990	320	16	21	230.600	4.34
Балка 100 Ш2	998	320	17	25	258.200	3.87
Балка 100 Ш3	1 006	320	18	29	285.700	3.5
Балка 100 Ш4	1 013	320	19,5	32,5	314.500	3.18

ГОСТ 26020-83 — Двутавры стальные горячекатаные с параллельными гранями полок

Теоретическая масса 1 погонного метра балки по ГОСТ 26020-83

Наименование	Размеры балки, мм	Вес метра, кг	Метров в тонне
h	b	s	t
Балка 10 Б1	100	55	4,1	5,7	8.100	123.46
Балка 12 Б1	117,6	64	3,8	5,1	8.700	114.94
Балка 12 Б2	120	64	4,4	6,3	10.400	96.15
Балка 14 Б1	137,4	73	3,8	5,6	10.500	95.24
Балка 14 Б2	140	73	4,7	6,9	12.900	77.52
Балка 16 Б1	157	82	4	5,9	12.700	78.74
Балка 16 Б2	160	82	5	7,4	15.800	63.29
Балка 18 Б1	177	91	4,3	6,5	15.400	64.94
Балка 18 Б2	180	91	5,3	8	18.800	53.19
Балка 20 Ш1	193	150	6	9	30.600	32.68
Балка 20 К1	195	200	6,5	10	41.500	24.1
Балка 20 К2	198	200	7	11,5	46.900	21.32
Балка 20 Б1	200	100	5,6	8,5	22.400	44.64
Балка 23 Ш1	226	155	6,5	10	36.200	27.62
Балка 23 К1	227	240	7	10,5	52.200	19.16
Балка 23 Б1	230	110	5,6	9	25.800	38.76
Балка 23 К2	230	240	8	12	59.500	16.81
Балка 24 ДБ1	239	115	5,5	9,3	27.800	35.97
Балка 26 Ш1	251	180	7	10	42.700	23.42
Балка 26 Ш2	255	180	7,5	12	49.200	20.33
Балка 26 К1	255	260	8	12	65.200	15.34
Балка 26 Б1	258	120	5,8	8,5	28.000	35.71
Балка 26 К2	258	260	9	13,5	73.200	13.66
Балка 26 Б2	261	120	6	10	31.200	32.05
Балка 26 К3	262	260	10	15,5	83.100	12.03
Балка 27 ДБ1	269	125	6	9,5	31.900	31.35
Балка 30 Ш1	291	200	8	11	53.600	18.66
Балка 30 Ш2	295	200	8,5	13	61.000	16.39
Балка 30 Б1	296	140	5,8	8,5	32.900	30.4
Балка 30 К1	296	300	9	13,5	84.800	11.79
Балка 30 Б2	299	140	6	10	36.600	27.32
Балка 30 Ш3	299	200	9	15	68.300	14.64
Балка 30 К2	300	300	10	15,5	96.300	10.38
Балка 30 ДШ1	300,6	201,9	9,4	16	72.700	13.76
Балка 30 К3	304	300	11,5	17,5	138.720	7.21
Балка 35 Ш1	338	250	9,5	12,5	75.100	13.32
Балка 40 Ш1	338	300	9,5	14	96.100	10.41
Балка 35 Ш2	341	250	10	14	82.200	12.17
Балка 35 К1	343	350	10	15	109.700	9.12
Балка 35 Ш3	345	250	10,5	16	91.300	10.95
Балка 35 Б1	346	155	6,2	8,5	38.900	25.71
Балка 35 К2	348	350	11	17,5	125.900	7.94
Балка 35 ДБ1	349	127	5,8	8,5	33.600	29.76
Балка 35 Б2	349	155	6,5	10	43.300	23.09
Балка 35 К3	353	350	13	20	144.500	6.92
Балка 36 ДБ1	360	145	7,2	12,3	49.100	20.37
Балка 40 Б1	392	165	7	9,5	48.100	20.79
Балка 40 Ш2	392	300	11,5	16	111.100	9
Балка 40 К1	393	400	11	16,5	138.000	7.25
Балка 40 Б2	396	165	7,5	11,5	54.700	18.28
Балка 40 Ш3	396	300	12,5	18	123.400	8.1
Балка 40 ДШ1	397,6	302	11,5	18,7	124.000	8.06
Балка 40 ДБ1	399	139	6,2	9	39.700	25.19
Балка 40 К2	400	400	13	20	165.600	6.04
Балка 40 К3	409	400	16	24,5	202.300	4.94
Балка 40 К4	419	400	19	29,5	242.200	4.13
Балка 40 К5	431	400	23	35,5	291.200	3.43
Балка 45 Б1	443	180	7,8	11	59.800	16.72
Балка 45 Б2	447	180	8,4	13	67.500	14.81
Балка 45 ДБ1	450	152	7,4	11	52.600	19.01
Балка 45 ДБ2	450	180	7,6	13,3	65.000	15.38
Балка 50 Ш1	484	300	11	15	114.400	8.74
Балка 50 Ш2	489	300	14,5	17,5	138.700	7.21
Балка 50 Б1	492	200	8,8	12	73.000	13.7
Балка 50 Ш3	495	300	15,5	20,5	156.400	6.39
Балка 50 Б2	496	200	9,2	14	80.700	12.39
Балка 50 ДШ1	496,2	303,8	14,2	21	155.000	6.45
Балка 50 Ш4	501	300	16,5	23,5	174.100	5.74
Балка 55 Б1	543	220	9,5	13,5	89.000	11.24
Балка 55 Б2	547	220	10	15,5	97.900	10.21
Балка 60 Ш1	580	320	12	17	142.100	7.04
Балка 60 Ш2	587	320	16	20,5	176.900	5.65
Балка 60 Б1	593	230	10,5	15,5	106.200	9.42
Балка 60 Ш3	595	320	18	24,5	205.200	4.87
Балка 60 Б2	597	230	11	17,5	115.600	8.65
Балка 60 Ш4	603	320	20	28,5	234.200	4.27
Балка 70 Ш1	683	320	13,5	19	169.900	5.89
Балка 70 Б1	691	260	12	15,5	129.300	7.73
Балка 70 Ш2	691	320	15	23	197.600	5.06
Балка 70 Б2	697	260	12,5	18,5	144.200	6.93
Балка 70 Ш3	700	320	18	27,5	235.400	4.25
Балка 70 Ш4	708	320	20,5	31,5	268.100	3.73
Балка 70 Ш5	718	320	23	36,5	305.900	3.27
Балка 80 Б1	791	280	13,5	17	159.500	6.27
Балка 80 Б2	798	280	14	20,5	177.900	5.62
Балка 90 Б1	893	300	15	18,5	194.000	5.15
Балка 90 Б2	900	300	15,5	22	213.800	4.68
Балка 100 Б1	990	320	16	21	230.600	4.34
Балка 100 Б2	998	320	17	25	258.200	3.87
Балка 100 Б3	1 006	320	18	29	285.700	3.5
Балка 100 Б4	1 013	320	19,5	32,5	314.500	3.18

Деревянные балки

Деревянные двутавры имеют аналогичную металлическим форму, но все же, отличаются от них геометрически. Они состоят из двух прямоугольных деревянных брусков (полки) и ОСП плиты (стенка). Иногда в качестве материала для стенки используют фанеру или брус.

Главной отличительной особенностью деревянных двутавровых балок является сочетание прочности и легкости. По сравнению с обычными деревянными двутавровые при одинаковом весе способны выдержать гораздо большую нагрузку. Благодаря чему вся конструкция заметно облегчается.

Деревянный двутавр, в основном, используется при строительстве частных каркасных и каркасно-панельных домов. Так же они применяются при строительстве перегородок, мансард и при кровельных работах.

Преимущества деревянных двутавровых балок:

• прочность;
• жесткость;
• легкость;
• влагостойкость;
• правильная геометрия;
• простота монтажа;
• низкая теплопроводность.

Недостатки деревянных двутавров:

• в сравнении со стальными уступают им в прочности;
• в России нет нормативов по применению ОСП (производитель может использовать вместо влагостойкой обычную).

Размеры и вес

Благодаря легкости обработки используемых материалов размеры балок могут быть практически любыми. Это относится и к высоте и толщине стенки, ширине и толщине полок. А вот максимальная длина балки может быть не более 16 метров.

Причем длиннее 8 метров рекомендуется укладывать как минимум на три опоры. Вес ее зависит от тех материалов из которых она сделана (ОСП плита, фанера, различные породы дерева). В основном он варьируется от 3,5 до 10 килограмм на погонный метр.

Схемы крепления Н-образного профиля

Для удобства проведения расчетов того, какую максимальную нагрузку может выдержать двутавр, все варианты использования профиля были сведены к нескольким стандартным схемам. Схемы различаются по способу крепления двутавра и приложения нагрузки:

• На двух шарнирных опорах, расположенных на концах профиля. Первый вариант – с равномерно распределенным нагружением, второй – со сосредоточенным усилием по центру.
• Консоль. С равномерным или сосредоточенным усилием.
• На двух шарнирных опорах с вылетом, балка нагружена равномерно по всей длине или сосредоточенно.
• Балка на двух жестко защемленных опорах с различными типами усилий.

После выбора формальной схемы осуществляют сбор нагрузок, которые будет испытывать балка.

Особенности конструкции двутаврового профиля

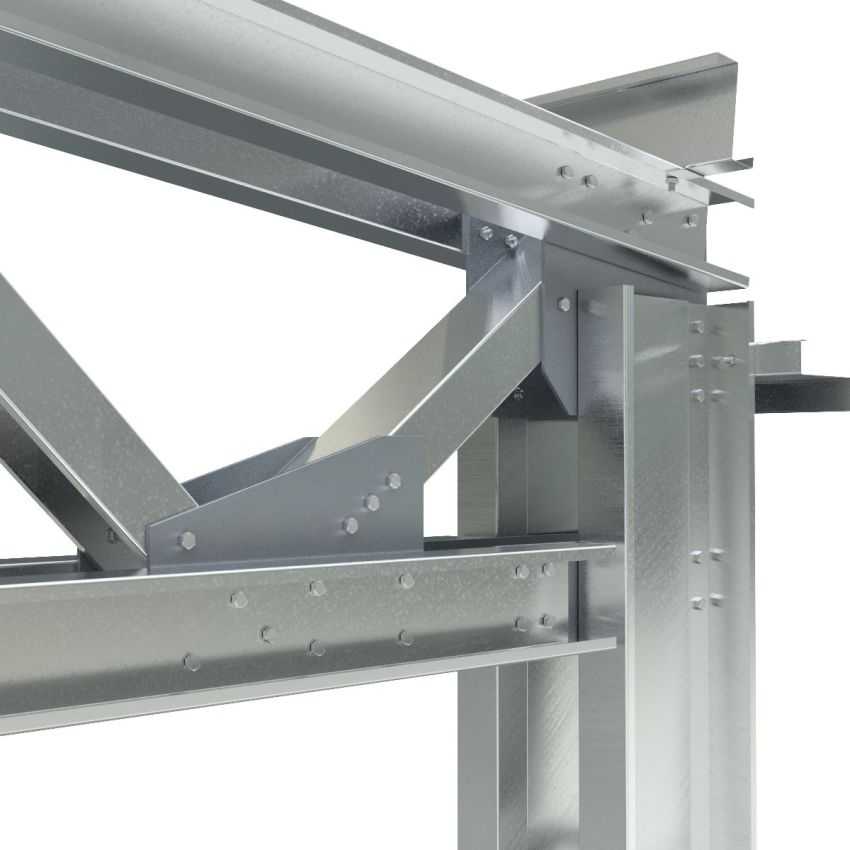

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

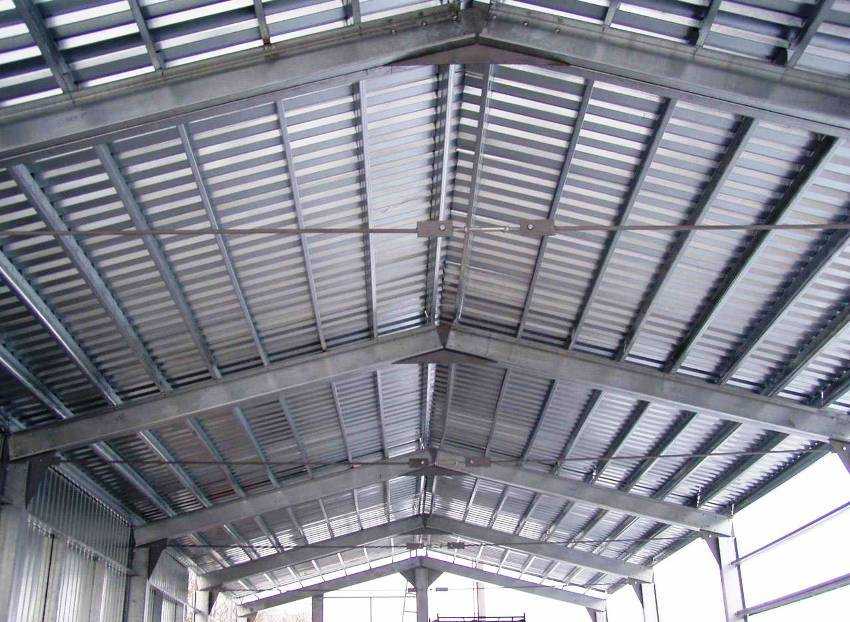

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Таблица двутавров, двутавр размеры и вес двутавра: ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК — цены обновлены 16.05.2022 в 10:59

Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн:

Представлены действительные цены на металлопрокат. Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн

Внимание! Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера

Наименование	Размер	Длина	Прочее	Вес 1 шт./кг.	На складе (тонн)	Цена 1 — 5 т.	Цена от5 т. до 15 т.	Цена > 15 т.	Филиал
Балка	12Б1	(12м)	ГОСТР57837-2017	106.248	4.99	109900	109700	109600	Тула
Балка	12Б1	(12м)	ГОСТР57837-2017	105.168	12.46	110900	110700	110600	Краснодар-север
Балка	12Б1	(12м)	ГОСТР57837-2017	112.200	1.26	109900	109700	109600	Тверь
Балка	12Б1	(12м)	ГОСТР57837-2017	106.848	0.75	109900	109700	109600	Старый Оскол
Балка	12Б1	(12м)	ГОСТР57837-2017	108.000	7.00	110900	110700	110600	Ставрополь
Балка	12Б1	(12м)	ГОСТР57837-2017	106.920	6.73	111900	111700	111600	Саратов
Балка	12Б1	(12м)	ГОСТР57837-2017	105.300	6.10	111900	111700	111600	Саранск
Балка	12Б1	(12м)	ГОСТР57837-2017	108.000	22.50	111900	111700	111600	Самара
Балка	12Б1	(12м)	ГОСТР57837-2017	104.400	1.05	109900	109700	109600	Рязань
Балка	12Б1	(12м)	ГОСТР57837-2017	105.792	13.85	110900	110700	110600	Ростов-на-Дону
Балка	12Б1	(12м)	ГОСТР57837-2017	105.204	7.89	110900	110700	110600	Пятигорск
Балка	12Б1	(12м)	ГОСТР57837-2017	106.872	9.42	110900	110700	110600	Санкт-Петербург
Балка	12Б1	(12м)	ГОСТР57837-2017	106.591	8.04	111900	111700	111600	Пенза
Балка	12Б1	(12м)	ГОСТР57837-2017	105.000	18.27	111900	111700	111600	Оренбург
Балка	12Б1	(12м)	ГОСТР57837-2017	106.440	10.59	109900	109700	109600	Орел
Балка	12Б1	(12м)	ГОСТР57837-2017	106.000	2.00	112900	112700	112600	Нальчик
Балка	12Б1	(12м)	ГОСТР57837-2017	106.070	5.94	110900	110700	110600	Махачкала
Балка	12Б1	(12м)	ГОСТР57837-2017	103.752	13.33	109900	109700	109600	Лобня (Москва)
Балка	12Б1	(12м)	ГОСТР57837-2017	106.248	3.70	109900	109700	109600	Липецк
Балка	12Б1	(12м)	ГОСТР57837-2017	106.536	4.24	109900	109700	109600	Калуга

Посмотреть далее >>

Таблица двутавров, двутавр размеры и вес двутавра: ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК — техническая информация:

Вес метра балки таблица

Параметры балки	Длина	Вес метра
Масса двутавра, балки ГОСТ 8239-93
Балка 10	11.7м,12м	9,46 кг/м
Балка 12	11.7м,12м	11,5 кг/м
Балка 14	11.7м,12м	13,7 кг/м
Балка 16	11.7м,12м	15,9 кг/м
Балка 18	11.7м,12м	18,4 кг/м
Балка 20	11.7м,12м	21 кг/м
Балка 27	11.7м,12м	31,5 кг/м
Балка 30	11.7м,12м	36,5 кг/м
Балка 36	11.7м,12м	48,6 кг/м
Балка 45	11.7м,12м	57 кг/м
Вес балки ГОСТ 19425-74
Балка 24М	11.7м,12м	31,5 кг/м
Балка 30М	11.7м,12м	52,2 кг/м
Балка 36М	11.7м,12м	57,9 кг/м
Балка 45М	11.7м,12м	77,6 кг/м
Масса двутавра, балки АСЧМ 20-93
Балка 12Б1	11.7м,12м	8,7 кг/м
Балка 14Б1	11.7м,12м	10,5 кг/м
Балка 16Б1	11.7м,12м	12,7 кг/м
Балка 16Б2	11.7м,12м	15,8 кг/м
Балка 20Б1	11.7м,12м	21,3 кг/м
Балка 25Б1	11.7м,12м	25,7 кг/м
Балка 25Б2	11.7м,12м	29,6 кг/м
Балка 30Б1	11.7м,12м	32 кг/м
Балка 30Б2	11.7м,12м	46,78 кг/м
Балка 35Б1	11.7м,12м	41,4 кг/м
Балка 35Б2	11.7м,12м	49,6 кг/м
Балка 40Б1	11.7м,12м	56,6 кг/м
Балка 40Б2	11.7м,12м	66 кг/м
Балка 45Б1	11.7м,12м	66,2 кг/м
Балка 45Б2	11.7м,12м	76 кг/м
Балка 50Б1	11.7м,12м	72,5 кг/м
Балка 50 Б2	11.7м,12м	83,8 кг/м
Балка 55Б1	11.7м,12м	89 кг/м
Балка 55Б2	11.7м,12м	98,3 кг/м
Балка 60Б1	11.7м,12м	94,6 кг/м
Балка 60 Б2	11.7м,12м	116 кг/м
Балка 20Ш1	11.7м,12м	30,6 кг/м
Балка 20К1	11.7м,12м	41,4 кг/м
Балка 25Ш1	11.7м,12м	44,1 кг/м
Балка 25К1	11.7м,12м	62,6 кг/м
Балка 30Ш1	11.7м,12м	56,8 кг/м
Балка 30К1	11.7м,12м	87 кг/м
Балка 35К1	11.7м,12м	109,1 кг/м
Балка 35Ш1	11.7м,12м	109,1 кг/м
Балка 40 К1	11.7м,12м	153 кг/м
Балка 40Ш1	11.7м,12м	88,6 кг/м
Балка 40Ш2	11.7м,12м	106,7 кг/м
Балка 45 Ш1	11.7м,12м	125 кг/м
Балка 50 Ш1	11.7м,12м	116 кг/м
Балка 50 Ш2	11.7м,12м	140 кг/м
Балка 60 Ш1	11.7м,12м	139 кг/м
Балка 60 Ш2	11.7м,12м	173 кг/м
Балка 70 Ш1	11.7м,12м	168 кг/м
Балка 70 Ш2	11.7м,12м	192 кг/м

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок

Важно отметить, что он имеет более широкую сферу применения

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Вес 1 м длины, кг
20Б1	100	200	8,5	5,6	22,4
20Ш1	150	193	9	6,0	30,6
20К1	200	195	10	6,5	41,5

Расчет веса балки двутавровой

Квадрат лежалый • Труба 426х8

Предлагаем трубу 426х8, б.у., состояние хорошее, после шпунтового ограждения, геометрия не нарушена, внутри грунта нет, L=9-11,5 м, в наличии 60 тн, цена 34000 руб./тн.

Труба б/у • 426х9-10

Предлагаем трубу 426х9, б.у., состояние хорошее, после шпунтового ограждения, геометрия не нарушена, внутри грунта нет, L=9-11,5 м, в наличии 60 тн, цена 32000 руб./тн.

Балка б/у • 55Б2

Предлагаем балку 55Б2, б.у., ставили новую, состояние идеальное, длина 10-12 м, в наличии 40тн, распаренная цена 42000 руб./тн.

Балка лежалая 45Б1

Предлагаем балку 45Б1, лежалая, состояние идеальное, была подготовлена к конструкции, но не монтировалась,в наличии 1,8 тн, цена 42500руб./тн.

Балка лежалая 30Ш3

Предлагаем балку 30Ш3, состояние идеальное, была подготовлена к конструкции, но не монтировалась,в наличии 1,6 тн, цена 42500 руб./тн.

Балка лежалая 30К3

Предлагаем балку 30К3, состояние идеальное, была подготовлена к конструкции, но не монтировалась,в наличии 3,2 тн, цена 42500 руб./тн.

Швеллер б/у 24, б.у!

Предлагаем швеллер 24, б.у., L = 12 м, состояние идеальное, в грунтовке, без наваров, наличии 40 тн. Цена 49000 руб./тн. СКИДКИ на различный объем.

Балка • 35Ш2!

Предлагаем балку 35Ш2, состояние идеальное, была подготовлена к конструкции, но не монтировалась, в наличии 8,528 тн, цена 42500 руб./тн.

Балка • 40Ш1-2!

Предлагаем балку 40Ш1-2, состояние идеальное, была подготовлена к конструкции, но не монтировалась, в наличии 35,2 тн, цена 42500руб./тн.

Балка • 35Ш1!

Предлагаем балку 35Ш1, состояние идеальное, была подготовлена к конструкции, но не монтировалась,в наличии 6,4 тн, цена 42500 руб./тн.

Балка • 50Ш1

Предлагаем балку 50Ш1, состояние идеальное, была подготовлена к конструкции, но не монтировалась, в наличии 2 тн, цена 42500 руб./тн.

Балка • 30К1!

Предлагаем балку 30К1, состояние идеальное, была подготовлена к конструкции, но не монтировалась,в наличии 2,6 тн, цена 42500руб./тн.

Источник

Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Сбор нагрузок

Перед началом расчета производят сбор сил, действующих на двутавровую балку. В зависимости от продолжительности воздействия,их разделяют на временные и постоянные.

Таблица нагрузок на двутавровые балки

Постоянные	Собственная масса балки и перекрытия. В упрощенном варианте вес межэтажного перекрытия без цементной стяжки с учетом массы балки принимают равным 350 кг/м2, с цементной стяжкой – 500 кг/м2
Длительные	Полезные	Зависят от назначения здания
Кратковременные	Снеговые, зависят от климатических условий региона
Особые	Взрывные, сейсмические. Для балок, работающих в стандартных эксплуатационных условиях, не учитываются. В онлайн-калькуляторах обычно не учитываются

Нагрузки разделяют на нормативные и расчетные. Нормативные устанавливаются строительными нормами и правилами. Расчетные равны нормативной величине, умноженной на коэффициент надежности. При усилии менее 200 кг/м2 коэффициент обычно принимают равным 1,3, при более 200 кг/м2 – 1,2. Шаг между балками принимают равным 1 м. В некоторых случаях, если это допустимо в конкретных эксплуатационных условиях, в целях экономии материалов его принимают равным 1,1 или 1,2 м.

При расчетах принимают во внимание марку стали. Для использования в условиях высоких нагрузок и при минусовых температурах востребованы двутавровые балки, изготовленные из низколегированных сталей

ГОСТ 8239-89 — Двутавры стальные горячекатаные

Теоретическая масса 1 погонного метра балки по ГОСТ 8239-89

Наименование	Размеры балки, мм	Вес метра, кг	Метров в тонне
h	b	s	t
Балка 10	100	55	4,5	7,2	9.460	105.71
Балка 12	120	64	4,8	7,3	11.500	86.96
Балка 14	140	73	4,9	7,5	13.700	72.99
Балка 16	160	81	5	7,8	15.900	62.89
Балка 18	180	90	5,1	8,1	18.400	54.35
Балка 20	200	100	5,2	8,4	21.000	47.62
Балка 22	220	110	5,4	8,7	24.000	41.67
Балка 24	240	115	5,6	9,5	27.300	36.63
Балка 27	270	125	6	9,8	31.500	31.75
Балка 30	300	135	6,5	10,2	36.500	27.4
Балка 33	330	140	7	11,2	42.200	23.7
Балка 36	360	145	7,5	12,3	48.600	20.58
Балка 40	400	155	8,3	13	57.000	17.54
Балка 45	450	160	9	14,2	66.500	15.04
Балка 50	500	170	10	15,2	78.500	12.74
Балка 55	550	180	11	16,5	92.600	10.8
Балка 60	600	190	12	17,8	108.000	9.26

Расчет двутавровой балки для определения несущей способности изделия

Для минимизации расходов, облегчения конструкции, снижения трудовых и материальных затрат без нанесения ущерба прочности сооружения выполняется расчет двутаврового изделия. Исходными данными для выбора профиля изделия являются, согласно несущей способности, длина пролета, расчетная и нормальная нагрузка, количество двутавров и расчетное сопротивление.

Двутавр рассчитывают для того, чтобы выбрать его из сортамента, когда проектируется строительство

Длина пролета определяется как расстояние между внутренними гранями коротких стен. Нормативная нагрузка берется из таблицы сортамента изделия, расчетная вычисляется путем умножения данного значения на шаг балки. Расчетное сопротивление, которое зависит от марки стали, принимается равным 210 МПа.

Нагрузка на двутавровую балку определяется следующим образом:

• суммируется общая нагрузка на перекрытие с учетом веса профиля, который рассчитывается на 1 погонный метр изделия;
• полученное значение умножается на коэффициент надежности и упругости стали;
• определяется величина момента сопротивления на основании таблицы расчетных значений ГОСТа;
• по моменту сопротивления подбирается номер профиля из таблицы сортамента двутавра.

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Вид профиля	Ширина мм	Высота мм	Толщина полки, мм	Толщина стенки, мм	Кол-во метров в 1 тонне	Масса 1 м длины, кг
10	55	100	7,2	4,5	105,7	9,456
12	64	120	7,3	4,8	86,62	11,54
14	73	140	7,5	4,9	73,09	13,68
16	81	160	7,8	5	62,94	15,89
18	90	180	8,1	5,1	54,50	18,35
18а	100	180	8,3	5,1	50,20	19,92
20	100	200	8,4	5,2	47,53	21,04
20а	110	200	8,6	5,2	44,08	22,69
22	110	220	8,7	5,4	41,06	24,04
22а	120	220	8,9	5,4	38,82	25,76
24	115	240	9,5	5,6	36,57	27,34
24а	125	240	9,8	5,6	34,02	29,40
27	125	270	9,8	6	31,71	31,53
27а	135	270	10,2	6	29,51	33,88
30	135	300	10,2	6,5	27,41	36,48
30а	145	300	10,7	6,5	25,53	39,17
33	140	330	11,2	7	23,67	42,25
36	145	360	12,3	7,5	20,60	48,55
40	155	400	13	8,3	17,56	56,96
45	160	450	14,2	9	15,04	66,50
50	170	500	15,2	10	12,72	78,64
55	180	550	16,5	11	10,79	92,66
60	190	190	17,8	12	9,263	108,0

Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.
