Утепление труб наружной канализации, обзор

Что такое утеплитель «скорлупа для труб» и как он монтируется

По технологии трубопроводы закапывают на глубину промерзания грунта. При этом большинство бытовых сетей расположены на поверхности земли и в не отапливаемых помещениях. Чтобы защитить их от морозов или летней жары используют утеплители. ППУ скорлупа для труб привлекает техническими характеристиками и простотой монтажа. В данной статье мы расскажем об этом утеплителе.

Характеристики теплоизоляции

Утеплитель выпускается в двух видах:

полый цилиндр с прорезью;
цилиндр, состоящий из двух отдельных половинок, которые стыкуются при монтаже.

Кромки сборных элементов также различаются – одни выпускаются с ровными краями, другие соединяются методом паз-гребень.

Эксплуатационные свойства сетей зависят от материала защитной оболочки труб. Поговорим о них подробно.

Полиэтиленовый утеплитель

Материал из вспененного полиэтилена выпускается в виде цилиндра с прорезью. К его достоинствам относится отличная гибкость, широкий диапазон рабочей температуры (от -40°C +95°C) и сравнительно невысокая цена.

Недостатки вспененного полиэтилена:

Способность впитывать влагу. Она оборачивается дополнительными затратами на приобретение изоляционных средств для защиты полиэтилена от влажности;
Материал сползает с трубы и поэтому его фиксируют с помощью скотча.

Оболочки из пенополистирола

Если сравнивать скорлупу для труб из пенополистирола (пенопласта) с изделием из полиэтилена, то технические характеристики второй уступают первой. Благодаря жесткой структуре оболочка ППУ почти не впитывает влагу. Диапазон рабочей температуры колеблется в пределах -50°C +80°C. Составные элементы соединяются замковым или беззамковым методом.

Такой материал применяется при монтаже труб канализации, водоснабжения, вентиляции. Его используют, когда ветки магистралей прокладываются непосредственно в грунте.

Пенополиуретановая защита

Структура скорлупы ППУ для труб – это 95 % закрытых ячеек. Благодаря этому материал почти не впитывает влагу, характеризуется минимальным коэффициентом теплопроводности и паронепроницаем. Его применяют для изоляции технологических трубопроводов, которые эксплуатируются в экстремальных условиях. Дополнительные преимущества утеплителя состоят в следующем:

диапазон рабочей температуры составляет от 180°C до +130°C;
не нуждается в дополнительном крепеже;
благодаря небольшому весу такая изоляция не утяжеляет конструкции;
сохраняет целостность, поскольку «скорлупа» не представляет интереса для грызунов и других вредителей;
не покрывается плесенью и не позволяет размножаться грибкам;
эксплуатируется на протяжении 50 лет и пригоден для вторичного использования.

Монтаж скорлупы для утепления труб

Работы по защите бытовых сетей проводятся в такой последовательности:

Убедитесь, что на участке, который утепляется, нет повреждений трубопровода и его составляющих. В противном случае, устраните обнаруженные утечки и причину их появления.
Проведите антикоррозийную обработку труб. Самый простой способ – это покрасить поверхность грунтующей краской.
Для конструкций небольшого диаметра используйте скорлупу, состоящую из двух половинок.

Обратите внимание! Чтобы элементы теплоизоляции фиксировались надежно, следите за расположением поперечных и продольных стыков. Пускайте их не по одной линии, а в разбежку

Трубопроводы большого диаметра утепляются скорлупой, которая состоит из нескольких частей. Монтируйте материал так, чтобы между отдельными элементами не оставалось щелей.
Качество изоляции повысится, если вы проклеите стыки фольгированным скотчем. При его отсутствии, используйте обычный скотч.
Если вы работаете с магистралями большого диаметра, то дополнительно закрепите теплоизоляцию с помощью специальных хомутов, стальной ленты или используйте вязальную проволоку.

При соблюдении рекомендаций по проведению теплоизоляции труб увеличивается срок эксплуатации технологических сетей.

Пенопластовая и ППУ скорлупа для труб выдерживает более 1000 циклов замораживания и при этом не теряет своих свойств. Целесообразность применения этого материала доказывается его популярностью

Если вы хотите защитить трубы, обратите внимание на этот утеплитель. Успехов!

Материалы для наружных сливных сетей и их цены

Утеплители для наружной канализации, следует выбирать правильно, и цена в данном случае является немаловажным фактором

Важно понимать, что проложенное утепляющее покрытие в колодце или септике станет залогом надежности

Теплоизоляция труб: сравнение видов

Из наиболее популярных материалов для наружных сливных систем, можно выделить.

Пенопласт. Он состоит из гранул небольшого размера. Этот вариант не требует дополнительной прокладки гидроизоляции. Производят данный стройматериал путем спекания гранул. Данный продукт очень удобен в работе, отличается экологической чистотой и служит длительное время.
Минеральная вата. Он относится к традиционным вариантам, и характеризуется невысокой стоимостью. Тем не менее, для канализационной магистрали он не является предпочтительным. Минеральная вата с течением времени слеживается, плюс к этому, она имеет высокий показатель гидроскопичности. Утепление из промокшей минеральной ваты полностью теряет все необходимые защитные свойства.
Вспененный полиэтилен. Этот способ утепления для наружной канализации характеризуется удобством монтажа. Также ему не страшна сырость, он в таких условиях, в отличие от предыдущего утеплителя, не потеряет свих свойств от намокания. Данный вид утеплителя в рулонах имеет небольшую толщину, поэтому на трубопроводы для качественной изоляции нужно наматывать много слоев. Купить вспененный полиэтилен можно в форме полотна или в виде уже готовых для использования чехлов различного объема.
Керамзит. Данный способ является предпочтительным для наружного утепления. Им просто засыпают траншею, где расположена магистраль. Только керамзит разрешают применять в сухих углублениях, иначе его защитные свойства теряются.
Фольгоизол. Производится в двух видах СРФ и ФГ. Данный строительный материал оснастили стеклотканью, которая склеена полиэтиленовой пленкой. При производстве фольгоизола используют алюминиевую или гофрированную фольгу и битумно-полимерный вяжущий слой. Особенностью данного вида является очень длительный срок использования в наружных коммуникациях.
Вспененный синтетический каучук. Это гибкий утеплитель с закрытыми порами. В продажу поступает в виде листов и труб. Трубчатые оболочки можно использовать для трубопроводов любого объема. В последнее время популярность вспененного синтетического каучука снизилась.
Пенополистирол. Изготовляется из суспензионного полистирола. В процессе производства получается вспененный материал, состоящий из гранул, надежно спаянных между собой. Преимущество материала заключается в его высокой жесткости.
Пеноплекс. Это вспененный вид, который состоит из большого количества гранул. Этот вариант называют самым подходящим, потому, что пеноплекс способен перенести большие механические нагрузки. Данное свойство в сложившейся ситуации становиться очень важным. К сказанному следует дополнить, что пеноплекс, как вариант для сливных магистралей в грунте, можно применять в условиях высокой влажности.
Изопон. Чаще всего используется как теплоизоляция при прокладке бытовых и промышленных систем. Его главное достоинство заключается в прочности, устойчивости к влаге. Укладка изопона выполняется очень быстро.
Пенополиуретан. Особенность этого вида – это монтаж с применением спецустановки, а это стоит немалых денег.
Экструдированный полистирол. Имеет ячеистую структуру. Идеально подходит для утепления магистрали, которая в процессе эксплуатации подвергается серьезным нагрузкам.
Базальт. Производится из базальтовых волокон, которые прошиваются стеклолиниями.
Стекловата. Отличается высокой плотностью. Зачастую его используют для утепления металлопластиковой канализационной трубы. В процессе теплоизоляции нужно применить дополнительные изоляторы, которые защитить утеплитель от негативных факторов внешней среды.

Также на рынке представлены другие теплоизоляционные материалы, которые имеют определенные отличия. Так, популярным вариантом считается утеплитель, который имеет фольгированный слой. Этот слой отражает тепловую энергию, что позволяет повысить эффективность утепления.

Говоря о вариантах для сливной магистрали в земле, необходимо отметить их доступную стоимость.

Точную цену можно уточнить у менеджеров при заказе. Также при заказе можно получить полную информацию о выбранном продукте и о его характеристиках.

Виды и характеристики утеплителей

Каждый вид утеплительного материала имеет как достоинства, так и недостатки. Предлагаем рассмотреть популярные на сегодня утеплители труб канализации.

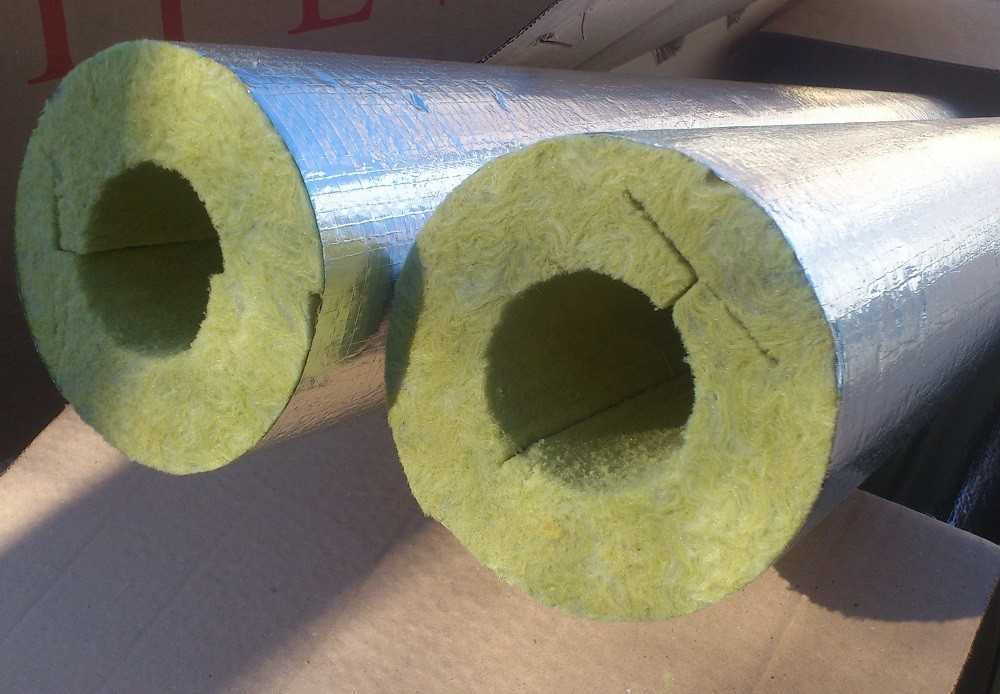

Минеральная вата – высококачественный утепляющий материал, широко распространенный среди потребителей, но совсем неподходящий для утепления канализационных систем.

Расход утеплителя большой, а эффективность слишком мала, так как минвата подвержена разрушительному действию влаги.

То есть при утеплении данным материалом следует использовать дополнительную гидроизоляцию, иначе возможна потеря половины теплоизоляционных функций минеральной ваты.

Пенополиуретан – подходящий утепляющий материал для труб наружной канализации: не боится влаги и эффективно сберегает тепло.

Материал изготавливается в виде полуцилиндров с внутренними выемками для трубы. Это создает определенный эффект «скорлупы». В работе пенополиуретан очень удобен. Его можно прибрести по доступной цене.

Пенопласт – отличный утеплитель для труб канализации. В процессе работы материал надевается на трубу, края берутся в замок.

Имеет ряд преимуществ: невысокая стоимость, легкость, не впитывает влагу, удобен в эксплуатации. Пенопласт спасет коммуникации от замерзания даже в лютые морозы.

Пенополистирол – один из самых востребованных утепляющих материалов для канализационных труб.

Причины этого ясны и просты: доступная цена, отличные эксплуатационные качества, легкость в работе.

Такой материал подходит и для утепления внутренней канализации, и для труб вне помещения, и для труб, находящихся под землей.

Вспененный полиэтилен – идеальный материал для канализационных труб, расположенных в теплой климатической зоне, так как является по своей структуре очень тонким.

С вспененным полиэтиленом легко работать: труба материала надевается на нужный участок через разрез. Такая простота в работе дает возможность провести процесс утепления своими руками.

Но все-таки во время работы с материалом нужно соблюдать осторожность, так как он хрупок и может порваться. Вспененный полиэтилен не подходит для холодного климата. Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете

Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете

Вспененный полиэтилен не подходит для холодного климата. Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете.

Пеноизол предназначен для утепления канализационных систем широкого масштаба. Лучше, чтобы утепление осуществлялось руками мастера.

Пеноизол выпускается в жидком виде. Материал в процессе застывания образует специальную оболочку, которая и защищает трубы от различных воздействий.

Главными достоинствами пеноизола являются стойкость к холодам, отсутствие дополнительных креплений во время монтажа.

Среди недостатков можно выделить необходимость специализированного оборудования для работы с материалом, высокую стоимость. Как правило, пеноизол не используется для утепления канализации в частном строительстве.

Базальтовое волокно являет собой цилиндры, которые состоят из базальтового утеплителя. Для использования данного вида утепления не требуется особых навыков.

Работа с материалом проста, что является главным преимуществом утеплителя. Но все же базальтовое волокно – не особо популярный вид утепления канализационных труб, так как имеет высокую цену.

Керамзит относится к разряду сыпучих теплоизоляций. Спектр применения материала – небольшой участок глубины вокруг трубы.

Важно знать, что траншеи во время укладывания трубы в землю должны быть сухими, в противном случае керамзит утратит свои теплоизоляционные свойства. Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций. Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций

Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций.

Итак, при выборе утепляющих материалов для канализационных труб стоит учитывать вес утеплителя, теплоизоляционные функции, легкость в работе с материалом, безопасность для здоровья, пожаробезопасность, долговечность, гидроизоляционные свойства, приемлемую цену.

Пришло время рассмотреть способы монтажа утепления канализационных труб.

Требования к термоизоляции для водопроводных труб

Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.

Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:

— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.

— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.

Качественный утеплитель должен отвечать седлающим критериям:

На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.

Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.

Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.

Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.

Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.

Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.

Теперь посмотрим, какие материалы используются для утепления водопроводных труб.

Выбираем утеплитель

Попробуем разобраться, какой утеплитель для наружных канализационных труб выбрать.

Проведём небольшой сравнительный анализ двух наиболее популярных вариантов теплоизолирующих материалов: минеральной ваты и пенопласта:

Минеральная вата	Пенопласт
В состав входит фенолформальдегидная смола, неблагоприятная для здоровья человека.	Экологически безопасен.
Недолговечна.	Долговечен.
Под действием механических нагрузок «усаживается», что может привести к появлению на трубах «мостиков холода».	Сохраняет постоянные размеры в процессе эксплуатации.
Достаточно высокий показатель влагопоглощения. Требуется дополнительная изоляция. Нельзя использовать в условиях высокой влажности.	Не поглощает воду. Можно работать при любом уровне влажности.

Утепление труб минеральной ватой требует обязательного использования дополнительного гидроизолирующего материала

Как утеплитель, минеральная вата может с успехом использоваться при соблюдении определённых требований безопасности при работе с ней, в сухих условиях и с обязательным добавочным гидроизоляционным слоем. Однако пенопластовая теплозащита благодаря своим отличным эксплуатационным характеристикам в современных реалиях вытесняет её из практики.

Пенопласт

Современный утеплитель для труб канализации – скорлупа из пенопласта. Она состоит из двух или даже трёх частей, по бокам которых расположены замки, оснащенные простым устройством для закрепления. Подобранные по диаметру трубы скорлупы просто надеваются на неё и защёлкиваются.

Не забывайте при надевании скорлупы предусматривать нахлёсты. Накладка их по длине друг относительно друга должно составлять не менее 20 см.

Срок службы пенопластовых скорлуп – более 50 лет. Использовать их можно в любых климатических поясах.

Пенопластовая скорлупа – эффективна в применении и проста в монтаже

Пенополистирол

Данный материал можно охарактеризовать следующим образом:

Отличная тепловая защита обеспечивается для труб, расположенных как в земле, так и на поверхности.
Для потребителя важна доступная цена теплоизолирующего материала.
Защиту из пенополистирола можно использовать многократно.
Эластичность материала за счёт пористой структуры делает возможным проводить работы не только на прямолинейных участках трубопровода, но и на изгибах.
Пенополистирольные скорлупы монтируются довольно просто:
1. две половинки необходимого диаметра, из которых в собранном виде получается «кожух» для трубы, совмещаются вокруг неё;
2. скрепляется покрытие дополнительно строительным скотчем.
Монтаж такой тепловой скорлупы можно без труда осуществить своими руками.

Вспененный полиэтилен

Современные утеплители: пенополистирол и вспененный полиэтилен

Теплоизолирующие свойства этого материала обеспечивает его своеобразная структура – воздушные пузырьки в полиэтиленовой оболочке. Вспененному полиэтилену присущи следующие эксплуатационные и прочие свойства:

хорошее удерживание тепла;
обеспечение защиты от конденсата и запотевания;
стойкость к механическим повреждениям;
неподверженность воздействию масла, бензина, цемента, извести;
высокая эластичность и гибкость;
долговечность;
сохранение характеристик в течение всего срока эксплуатации;
экологическая безопасность.

Толщина защитного покрытия из вспененного полиэтилена варьируется в зависимости от внешнего диаметра труб (7–114 мм), изготовленных из стали, меди или пластика, и может быть от 6 до 20 мм.

Теплоизоляция канализационных труб большого диаметра, соединительных деталей и труб, имеющих некруглое сечение, производится с использованием листов вспененного полиэтилена с покрытием из фольги.

Для скрепления изоляции используются скобы, клей или армированная клеящая лента.

Вспененный каучук

Этот гибкий синтетический материал обеспечивает высокое качество и эффективность изоляции за счёт своих свойств:

хорошая эластичность;
невысокая теплопроводность;
устойчивость к поглощению влаги;
долговечность;
стойкость к огню;
способность работать в большом диапазоне температур: от –200 °C до +175 °C;
хорошее шумопоглощение;
экологичность;
нетоксичность;
экономичность.

Монтаж утеплителя из синтетического каучука возможен на трубах любого типа (стальных, пластиковых, медных). Внешний диаметр утепляемых труб (6–160 мм) определяет толщину слоя материала: 6–32 мм.

Каучук обладает всеми необходимыми утеплителю преимуществами

Преимущества и недостатки утеплителя из ППС

Скорлупа ППС для изоляции труб при бытовом и промышленном использовании имеет следующие преимущества:

Низкая теплопроводность, позволяющая эффективно сохранять тепло.
Длительный срок службы – материал можно эксплуатировать до 50 лет в изолированном от солнечных лучей пространстве, ППС не гниет и очень медленно разлагается.
Хотя обычный пенопласт не является прочным и плотным материалом, при экструзии (сжатии) его плотность значительно возрастает. Производитель выпускает несколько групп пенопластов с разными параметрами, при изготовлении скорлупы используют технологию, позволяющую подобрать подходящий по плотности материал. Изолятор может быть изготовлен из популярной разновидности – Пеноплекс, имеющей высокие прочностные характеристики.
Конструкция скорлупы выполняется в виде сборных сегментов – это позволяет при необходимости легко демонтировать установленный изолятор и использовать его многократно.

Рис. 4 Параметры ПС

Пенополистирол практически не впитывает воду, поэтому после установки защищают трубопровод от отрицательного воздействия влаги.
Материал устойчив к температурам окружающей среды от -50 до +80 С. и способен выдерживать температурные перепады в широком диапазоне.
Пенопласт не подвержен влиянию природных химических элементов, содержащихся в почве и воде (соли различных металлов), хорошо противостоит плесени и грибку.
Оболочка имеет малый вес и отличается простотой и скоростью способа монтажа – утеплять трубы с ее помощью по силам одному человеку.
Скорлупа универсальна – может изготавливаться под заказ любых размеров, использоваться снаружи и внутри помещения.
Материал безвреден для человека, в отличие от устаревшей стекловаты при работе с ним не требуется применение специальных защитных средств.
Пенопласт считается отличным поглотителем шума – это дает ему дополнительное преимущество при использовании в жилых помещениях.
Оболочка обладает высокой декоративностью, изолированные с ее помощью трубы не нарушают интерьер помещения в открытом виде.
Пенополистирол слабо горюч и не поддерживает горение, после исчезновения источника огня он самопроизвольно затухает в течение двух секунд.

Рис. 5 Пример утепления колодца ППС

К недостаткам материала следует отнести его следующие параметры:

Пенопласт быстро разлагается под воздействием ультрафиолетового излучения, поэтому на открытом воздухе его поверхность необходимо дополнительно защищать.
Многие распространенные в быту и строительной отрасли химические вещества разлагают полистирол, поэтому его нельзя красить или покрывать большинством жидких синтетических материалов.
При горении пенопласт выделяет ядовитый дым, наносящий огромный вред здоровью человека.

Пенополистирол и его виды

Утеплитель для труб из пенополистирола

Пеноплистирол – разновидность пенопласта. Исходное сырье – полистирол, но можно использовать также полидихлорстирол, полимонохлорстирол и другие сополимеры стирола. Технология изготовления проста: в полимерной массе растворяют газ, который наполняет гранулы стирола. Массу прогревают паром. Под действием температуры гранулы многократно увеличиваются, пока не заполняют пресс-форму.

Чаще всего в полистироле растворяют природный газ. Но если хотят получить пожаростойкий вариант, массу заполняют углекислым газом. Существует также вакуумный пенополистирол: при его производстве воздух или газ не нужен.

Готовый пенополистирол состоит из тонких ячеистых гранул. Внутри них содержатся микропоры, между ними – пустоты. Наличие многочисленных мелких полостей обеспечивает высокие теплоизоляционные свойства материала.

Беспрессовый

Гранулы полимера высушивают, затем при +80 С вспенивают. Вспенивающим агентом служит изопентан. Операции повторяют дважды. Высушивают материал в форме, так как даже при хорошей плотности – до 37 кг/куб. м, он хрупок. Однако при его изготовлении требуется почти в 2 раза меньше изопентана, что обеспечивает доступную стоимость.

Беспрессовый пенополистирол чаще применяют для утепления строительных конструкций, чем труб. Поры в нем открытые, он чувствителен к влаге.

Прессовый

Подготовленное сырье закладывают в пресс-форму и нагревают до +120–145 С под давлением в 8–12 МПа. При этом частицы смеси спекаются между собой, а газообразователь выделяет газ. После охлаждения заготовку вынимают из пресс-формы и прогревают в камерах в течение 90–120 минут. Полимер при нагреве несколько размягчается и выделившийся газ равномерно распределяется по объему.

Прессовый материал обладает более высокими шумо- и теплоизоляционными качествами. Он относится к электроизоляторам и находит применение в электро- и радиопромышленности.

Экструдированный

Экструдированный пенополистирол

Экструдированный пенополистирол для трубопроводов – лучший вариант. Структура материала мелкоячеистая, очень равномерная, ячейки закрыты, поэтому утеплитель не боится воды. Он намного прочнее предыдущих вариантов и активно используется в строительстве.

В расплав полимера вносят вспенивающий агнат под давлением в 10–20 МПа. Расплав быстро охлаждают до +130–140 С и подвергают экструзии. Выпускают материал в виде плит и пленок и используют для теплоизоляции самых разных конструкций.
