Технические характеристики полипропиленовых труб для систем отопления

Сортамент

На мировом рынке ПП трубы представлены в следующем сортаменте.

PPH — тип 1. Эти изделия из полипропилена считаются самыми простыми из всего ассортимента продукции, выпускаемой современной промышленностью. Их сфера применения – прокладка конструкций холодного водоснабжения, вентиляционных систем, трубопроводов промышленного назначения.

PPB — тип 2. Данную разновидность изготавливают из сложного блок-сополимера. Такие изделия применяют при обустройстве напорных систем подачи холодных жидкостей и теплоснабжения. Также эта продукция применяется при производстве ударных соединительных элементов, обладающих высокой прочностью.

PPR – тип 3. Технические характеристики трубы PPR основаны на том, что для ее производства используется рандом сополимер. Его внедрение в промышленное производство имело мировое значение. Изначально он имел аббревиатуру PPRC – полипропилен рандом сополимер, в дальнейшем ее сократили до PPR (прочитайте: «Виды и характеристики труб PPRC – особенности материалов»). Из таких изделий прокладывают системы водоснабжения холодного и горячего типа. Именно эту продукцию применяют при создании теплого водяного пола.

Подобная молекулярная структура обеспечила следующие характеристики трубы ППР:

наивысшая прочность и термоустойчивость по сравнению с другими типами полипропилена;
химическая стойкость к различным кислотам и щелочам;
в отличие от продукции PPH и PPB, данный материал способен выдержать температурный режим рабочей среды кратковременно до 140 градусов и в постоянном режиме почти до 90 градусов;
морозостойкость – изделия полностью восстанавливают свою форму после влияния на них отрицательных температур.

PPs — тип 4. Сырьем для выпуска данной продукции служит сложно воспламеняющийся высокопрочный полимер. Максимально допустимая температура рабочей среды этих ПП труб составляет 95 градусов. Эксперты считают их лучшим вариантом неармированных однослойных изделий для отопительных систем.

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазина должны знать маркировку даже если она на другом языке, и в другой последовательности.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

PN10 — разрабатываются ХВС.
PN16 — востребованы при организации ГВС и ХВС.
PN20 — такие трубы подходят для работы с горячей водой и обогревательными системами.
PN25 — трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего — красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Внешний вид и внутренняя структура

Чтобы снять фаску с армированной пп трубы приобретете шейвер.

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

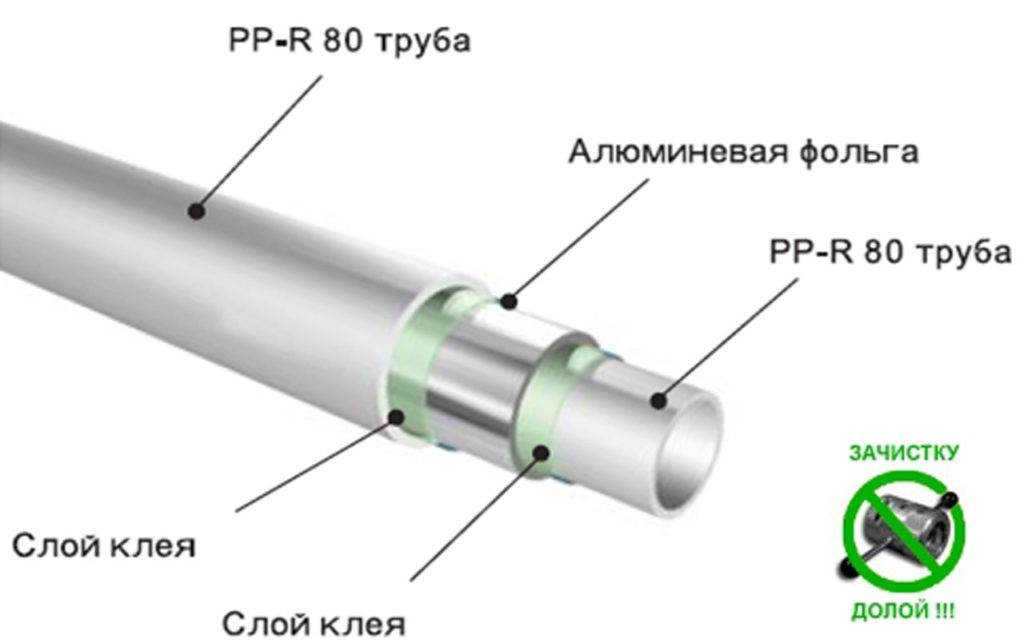

Внутренняя структура включает в себя 3 отдельных слоя:

Внутренний.
Внешний.
Средний.

Первый и второй слои выполнены из полипропилена, а последний — из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Характеристики полипропиленовых труб для отопления

Труба полипропилен для отопления

Уже давно прекрасной альтернативой трубам из чугуна и стали является труба полипропиленовая для отопления – технические характеристики ПП труб позволяют им получать только положительные отзывы благодаря многочисленным преимуществам:

Трубы полипропилен для отопления
Многослойная структура труб из полипропилена, повышающая устойчивость к износу и позволяющая использовать ПП трубы при организации как холодного , так и горячего водоснабжения;
Существенное упрощение транспортировки труб на место выполнения работ благодаря их достаточно низкому весу;
Достаточно простая процедура монтажа;
Неприхотливость в обслуживании;
Герметичность;
Отсутствие необходимости окрашивания;
Отсутствие условий для размножения и распространения микроорганизмов и образования минеральных отложений;
Экологическая безопасность и отсутствие выделения вредных веществ и влияния на структуру воды;
Низкий коэффициент гидравлического сопротивления и отсутствие вибраций во время движения жидкости по трубам;
Полипропиленовая труба для отопления не пропускает блуждающие токи;
Устойчивость к разрушающему химическому и механическому воздействию;
Способность выдерживать большой напор воды;
Трудновоспламеняемость материала;
Способность выдерживать высокие температуры, достигающие 120°, не теряя качество и не деформируясь.

Можно еще долго перечислять достоинства ПП труб, такие как низкая цена, универсальность, гарантированный срок службы, превышающий 50 лет, и многие другие, которые следует оценить перед тем, как выбрать материал, из которого будут изготовлены трубы отопления.

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Высокая твердость Не готовы к эксплуатации при низких температурах	СХВ Вентиляция Промышленная трубная магистраль
PPB	Гибкость Морозоустойчивость	СХВ «теплый пол» Производство ударопрочных труб и фитингов
PPR	Высокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	СХВ СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
Сплошной слой – это три склеенных слоя.

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

Сварка без особенностей
Высокая жесткость труб
Тепловое расширение 25%
Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

Выдерживает высокие температуры
Стойкий к агрессивным средам
Долгий срок службы
Не несет вреда окружающей среде
Герметичен

Черный

Не пропускает ультрафиолетовых лучей
Стойкий к агрессивным средам и химикатам
Не рассыхается
Повышенная прочность

Зеленый

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

Banninger, Aquatherm, Wefatherm, Pexay – Германия
Экопластик, FV – Plast – Чехия
TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

Высокие антикоррозийные свойства
Стойкость к агрессивной среде
Максимальная температура +95 градусов
Срок эксплуатации 50 лет
pH 2-12
Наличие сертификата
Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

Температура деформации от +150
Плотность 0,9 г/см3
Нагрузка на разрыв 35 Н/мм2
Текучий предел 25 Н/мм2
Линейное расширение 0,15 мм/м
Теплоемкость (при +20) 2кДж/кгс
Теплопроводность (при+20) 024 Вт/мс

Размеры

Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.

https://youtube.com/watch?v=fKf2kG7gHvw

Сферы применения полипропиленовых труб: как выбрать правильно

Трубы для канализации

Данные изделия могут применяться при обустройстве систем канализации (наружной, внутренней, ливневой безнапорной), как хозяйственно-бытового, так и промышленного назначения.

Рекомендуемый диаметр труб для внутренней канализации составляет 110 мм (длина 0,3-2 м), для наружной – 150 или 600 мм (5-10 м соответственно).

Для отвода агрессивных промышленных стоков рекомендуется монтировать гофрированную двухслойную трубу. Она не разрушает под воздействием кислот и химии, легко переносит большое давление на грунт. Сами трубы для канализации из полипропилена можно заказать к компании Пласт-Сбыт.

Трубы для отопления и подачи воды

Чтобы изделия не меняли своих свойств, необходимо соответствие транспортируемой жидкости следующим параметрам:

повышение температуры до 90°C может быть кратковременным;
рабочий максимум – 70°C;
давление жидкости на трубы от 0 до 25°C не должно превышать 25 бар, при 70°C – не больше 10 бар.

Для отопительных систем лучше выбирать серые трубы, для горячего водоснабжения стенки элементов должны быть толще. Армированные стекловолокном или алюминием изделия используются совместно с газовыми колонками, но это негативно сказывается на их долговечности.

Трубы для вентиляции

Полипропиленовые трубы для вентиляции должны быть диаметром от 100 до 125 мм с различной формой сечения (овальной, квадратной, круглой или прямоугольной). Они отличаются небольшим весом, монтируются раструбным методом без применения сварочного аппарата.

Способы соединения, фитинги

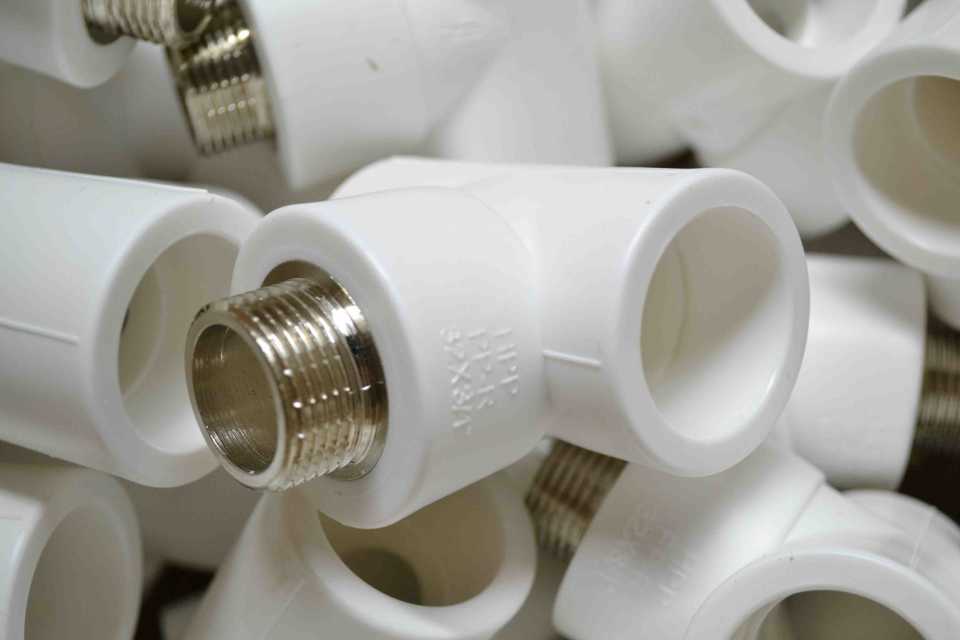

Колоссальное практическое преимущество полипропиленовых труб для отопления перед металлическими изделиями, в способе их монтажа. Для этого используется широкий номенклатурный ряд специальных фитингов, разработанных для каждого диаметра и типа. Среди соединителей имеются почти все возможные варианты, позволяющие сконструировать разводку любого формата. Имеются:

муфты;
тройники, крестовины;
колена;
переходники;
запорная и регулирующая арматура;
скобы и компенсаторы;
заглушки.

Широкий ряд соединителей и переходников с одной стороны имеет отверстие для подсоединение пайкой трубы PPRС, а с другой надежно посажена металлическая вставка с внутренней или внешней резьбой для обеспечения прочного, надежного соединения с переходом от пластика к металлу.

Для систем отопления такие переходники крайне необходимы, ведь чаще всего выводы отопительных котлов или стояки центрального отопления выполняются в металле, следует аккуратно и надежно перейти с него на пластик. Кроме этого такие переходники используются для включения в линию водопровода дополнительного измерительного или регулирующего оборудования.

Незаменимое свойство полипропилена, как многих других пластмасс, является возможность их прочной спайки при относительно небольших температурах. В месте соединения образуется монолитный диффузионный гомогенный шов значительной ширины, обеспечивая соединение, часто значительно прочнее и долговечнее, чем сварка стали. Соединение полипропиленовых труб для отопления при качественном монтаже не отличается от прочности самого изделия, чего практически невозможно добиться с применением металла.

Отдельно стоит отметить необходимость использования специальных компенсаторов для полипропиленовых труб, особенно не армированных. При эксплуатации систем отопления материал под действием тепла и холода деформируется, коэффициент линейного расширения у армированных труб хоть значительно меньше, но все равно присутствует.

Справиться с этим могут специальные компенсаторы, используя неармированную трубу полипропиленовую для отопления. Заготавливается петля по окружности на 10-15 радиусов, которую вваривают в участок с достаточно большой продолжительностью, например в стояках между этажами. В случае наличия частых поворотов и использования фитингов типа колено или тройники, трубы фиксируются не в метах соединения, а на расстоянии примерно 10-15 см от них, оставляя запас хода. Все крепления выполняются без жесткой привязки, скользящими.

PPRC Полипропиленовые

Со временем на смену одним конструкциям приходят другие. Не стали исключением металлические трубы, долго служившие человечеству. Их использовали (и частично еще используют) при сооружении систем горячего и холодного водоснабжения, для отопительных, канализационных магистралей.

Но в последнее время их стали заменять полипропиленовыми (PPRC или PPR) трубами разных диаметров.

Почему стала возможной такая замена?

Причин тут несколько.

Во-первых, практичность, антикоррозионные свойства изделий из пластической массы. Известно, что пластик, тем более высокотемпературный, не подвергается воздействию коррозии, то есть, не гниет, не ржавеет. Стальные же аналоги, не могут столько послужить за счет протекания коррозионных процессов.

Понятно, что при гальваническом покрытии металлы служат достаточно долго. Но такая процедура – слишком дорогая, а общая себестоимость трубопроводной магистрали – очень высокая.

Так зачем тратить лишние средства, если есть хороший заменитель – PPRC трубы, технические характеристики которых не уступают аналогам из металла.

Во-вторых. Для изготовления данных изделий используют полимеризованный полипропилен, цена которого значительно ниже стали

Так что денежная экономия – налицо, что очень важно для многих потребителей

В-третьих. Многие знают, что в металлическом водопроводе в зимнее время часто замерзает вода, что чревато расширением, иногда – растрескиванием стояков. Связано это с отсутствием эластичности металлов. Большая же эластичность полипропилена, позволяет трубам при замерзании в них воды частично увеличить свой диаметр. И все. При плюсовой температуре, лед начнет таять, а стояк примет прежнюю форму.

Сравнение с металлическими изделиями

Свое применение нашли полипропиленовые PPRC изделия при обустройстве отопительных систем не только частных домов, но и магазинов, аптек, поликлиник и т.п.

Практичность такого применения – очевидна, поскольку теплоносителем является вода, температура кипения которой около 100⁰С. Изделия из термопласта способны выдерживать температуру до +95⁰С. А больше – и не нужно, поскольку никто не доводит до кипения воду в отопительной системе.

Если такое отопление сделано в загородном доме, где вы редко бываете, то возможен вариант разгерметизации («размораживания») отопительной системы из металлических деталей. Этого нельзя сказать о конструкции из полипропиленовых труб, которые обладают пластическими свойствами.

По сравнительной характеристике монтажа можно отметить, что стальные детали нужно соединять сваркой или с помощью резьбы. Для этого нужен сварочный аппарат, электроды, пакля или фум-лента, герметик и прочие материалы.

Полипропиленовые детали соединяются специальным сварочным аппаратом, стоимость которого ниже, чем аналога для металла. Кроме того, процесс стыковки длится 10-12 секунд, что значительно сокращает время соединения. Стыки – герметичны, прочны и надежны.

Как соединяют PPR изделия

Сущность действия сварочного аппарата такова: одновременно нагреваются внутренняя и внешняя поверхности трубы. О готовности к свариванию свидетельствует размягчение термопласта.

После этого, в таком же нагретом виде плавно руками соединяют детали между собой.

Через десяток секунд пластик остынет и место стыковки, как и целая конструкция, – готово к эксплуатации.

Но, все-таки, на практике поступают иначе: сначала дают полностью остыть данному участку трубопровода на протяжении 3-4 минут, после чего конструкцию эксплуатируют. Связано это с возможными высокими нагрузками, механического типа: ударами, падениями, действия которых может привести к растрескиванию соединения.

По своему строению детали бывают тонкостенными (эксплуатируются в системах с давлением до 10 атм.) и толстостенными (до 20 атм. – труба PPRC pn20).

Например, в отопительных конструкциях наблюдается применение толстостенных армированных полипропиленовых труб. Дело в том, что армированные алюминием изделия с внешней стороны делает трубопровод более прочным при наличии высоких температур (до +95⁰С). Такой температурой иногда может обладать теплоноситель, хотя редко. Следует отметить, что труба может выдерживать температурные показатели и выше 100⁰С, но в кратковременном режиме. Правда, рисковать – не стоит. Хотя изделия производят с достаточным запасом прочности, что исключает возможность его разрыва.

При монтаже армированных алюминиевой фольгой труб некоторое время тратится на зачистку торца изделия из фольги. Но зато надежное соединение полностью нивелирует потерю времени.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

Al – алюминий.
PEX – обозначение сшитого полиэтилена.
PP-RP. Это полипропилен, поддерживающий высокое давление.
PP – Обычные разновидности полипропиленового материала.
HI – огнестойкая продукция.
TI – термоизолированный вариант.
M – обозначение многослойности.
S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

Наличия или отсутствия сертификатов.
Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
Изготовителей.
Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
2 класс – ГВС при 70 °С.
3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.
