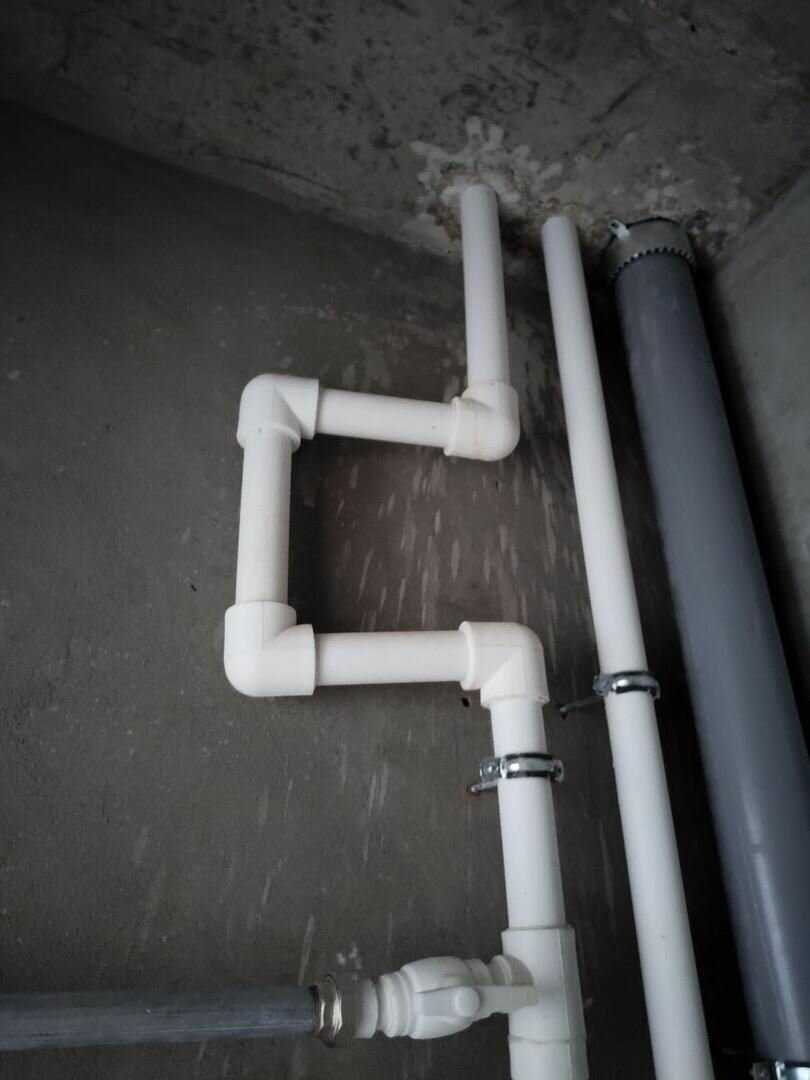

Зачем закруглен стояк горячей воды?

Подскажите, пожалуйста! Для чего закругляют стояк горячей воды (см. рис.). У нас новостройка ( в процессе строительства) и при очередном посещении увидел такую картину – безобразный круг на стояке с горячей водой – я теряюсь в догадках. Зачем это?

20 сентября 2011

Похожие вопросы

Интересные предложения

• ввод квартирной канализации

  как и где нормируется высота отвода от стояка канализации.и сколько по высоте на стяжку и чистый пол.спасибо.

  14 сентября 2011, 20:02•6 ответов• 3 ответа экспертов• ответить

• Электропроводка для проточного водонвгревателя

  Прфессионалы электрики подскажите пожалуйста, думаем не поставить ли нам в ванну проточный водонагреватель на 6 кВт, но проблема в том что проводка уже лежит и не переделать. Скажите выдержит ли кабель сечением 2,5мм медь такую нагрузку, наш…

  14 сентября 2011, 07:04•10 ответов• ответить

• есть сведенья о протечке водяных тёплых полаз

  почему то очень страшно делать водяные тёплые полы. в квартире вдруг потекут

  13 сентября 2011, 16:51•11 ответов• 2 ответа экспертов• ответить

• индивидуальное поквартирное отопление и тёплый водяной пол.

  расскажите как правильно устроить водяной тёплый пол с катёл типа Berreta 24 кВт. кирпичный дом. квартира 114 кв. м. планируется тёплый пол на кухне, гостевой туалет, ванная, лоджия и балкон.
  можно ли уложить тёплый пол на лоджии и балконе учитывая…

  28 августа 2011, 13:34•ответить

• теплый пол не работает

  в новостройке в ванной сделали теплые полы (работала бригада комплексный ремонт договор заключен)
  в итоге ремонт сделан нормально, но пол не работает  реле лампочка горит, а сам не греет что можно сделать и как предъявить претензию бригадиру

  19 августа 2011, 15:26•4 ответа• ответить

Какой вариант лучше установить на полипропилен

При проверке на практике все перечисленные устройства дают ожидаемый результат. Высокую эффективность показывают Т – образные устройства, сильфонные, и другие. Это проявляется одинаково во всех системах водоснабжения и отопления.

Технический анализ подтверждает, что компенсаторы на стояках отопления из полипропилена работают безотказно, только их рекомендуют применять для конструкции из гибкого полипропилена.

Перед тем, как ставить компенсатор на полипропиленовой трубе, необходимо сделать следующий расчет. Нужно рассчитать нагрузку, давление и сопоставить схемы каждой разводки и стояков отопления.

При этом будет понятно, где необходимо поставить дополнительные узлы – компенсирующие приспособления. Выполняя расчет компенсаторов для ПП магистрали, необходимо учесть многие показатели, включая сечение трубного сортамента, диаметр внутри и снаружи, виды отводов, стояки отопления, и тип устанавливаемых и уже стоящих механизмов.

Трубные модели

Это простейший вид компенсатора, который также называют П-образным. К его особенностям можно отнести возможность использования эффекта самокомпенсации труб. Такая способность линии обычно достигается благодаря специальному проектированию коммуникаций. Итак, что же дает на практике установка компенсаторов на трубопроводах П-образной формы? Для начала стоит отметить, что использовать их можно даже при условии высокого уровня температурных показателей. Таким образом, трубный компенсатор позволяет уберечь конструкцию в самых жестких условиях эксплуатации и при повышенном давлении. Отчасти этому способствует надежное устройство самой детали – в изготовлении элемента используется изогнутая труба или несколько фрагментов гнутых отводов, соединенных посредством сварки. Но есть и минусы у такой разновидности. В большинстве случаев это массивные компоненты, требующие для изготовления соответствующий объем расходных материалов. Соответственно, это не самое дешевое решение проблемы деформации на трубопроводах.

Как рассчитать нужный размер

Размеры компенсатора для полипропиленовых труб можно рассчитать, опираясь на пример. Для примера взята заготовка, которая имеет размер 90 мм.

Она будет расширяться на 4,2 см и сжиматься на 2,1 см. Учет проводится для самого большого увеличения, ΔL/2 = 21 мм.

Нужно провести горизонтальную прямую от вертикального сечения до пересекания с градиентной прямой 9 см заготовки. Затем необходимо опустить перпендикуляр из места пересекания на горизонтально размещенную шкалу.

Рассчитывать расстояние между компенсаторами во время прокладки полипропиленовых труб рекомендуют с запасом.

При этом нужно рассчитывать, что это расстояние нужно подбирать исходя из того, что армированное изделие расширяется на 1мм на каждый погонный метр, а не армированное на 3 мм.

Точные значения удлинения для каждого изделия зависят от перепадов температуры, объема и марки, а также от изготовителя. Их необходимо уточнять на сайтах изготовителей.

П — образные элементы

В местах, где такого достичь нельзя, ставят П-образные элементы. Они бывают трех вариантов, которые различимы между собою соотношением плечевой длины и прямых вставок.

П-образный компенсатор полипропиленовых труб точно так, как аналоги другого типа, нуждается в расчете размеров, нужных для компенсирования термоизменения магистрали.

Для точных определений можно использовать предложенные онлайн формы. По ним очень удобно выполнять все расчеты.

Расчет п-образного компенсатора полипропиленовых труб производится с учетом таких рекомендаций:

• Наиболее высокий уровень напряжения в спинках советую брать в промежутке от 80 до 110 МПа.
• Оптимальное соотношение вылета элемента к внешнему объему заготовки следует брать следующее – Н/Dн = (10-40). При таком подсчете вылет элемента на 10 DN отвечает трубомагистрали DN 350. А вылет на 40 DN отвечает магистрали на DN 15.
• Оптимальный показатель ширины п-образного соединения к его вылету советуют брать в пределах L/Н= (1-1,5).
• Если для установки необходим вариант очень больших размеров, то его можно заменить двумя менее габаритными конструкциями.
• При расчете теплового увеличения магистрали температуру носителя тепла учитывают самую высокую, а окружения — самую низкую.

Выполняя расчеты п-образного вида, необходимо взять во внимание такие параметры:

1. Труба наполнена жидкостью или парообразным веществом.
2. Из какого материала изготовлена труба (металл, пластик).
3. Самая высокая температура среды не больше 200 градусов по Цельсию.
4. Сетевое давление не должно быть больше 16 бар.
5. Конструкция стоит на горизонтальной магистрали.
6. Соединение отличается симметрией, и его плечи одинаковой величины.
7. Недвижимые опоры должны быть очень жесткими.
8. Магистраль не подвергается воздействию ветра и иным нагрузочным влияниям.
9. Сопротивление силового трения движимых опор при деформации не берется в учет.
10. Отводы гладкие.

Ставить п-образные механизмы рекомендуют на прямых протяженных зонах.

Отсутствие п-образных приспособлений на жестко укрепленной магистрали с разными температурами среды приводит возникновению напряжений, которые приводят к деформации и разрушают трубопровод.

Механизм Козлова

Компенсаторы для полипропилена. Почему мы выбираем сильфонный компенсатор Козлова.

Этот механизм предназначается для нивелирования теплового увеличения армированных и не армированных ПП трубопрокатных материалов в горячем водопроводе и системе отопления.

Работает конструкция Козлова точно так, как остальные аналогичные приспособления. Но, при этом оно имеет некоторые конструктивные отличия.

Некоторые технические показатели данного механизма:

• Способность компенсирования на сжимание полипропиленового изделия 2 см для объема на 2,5 см и 2,5 см на объем 3,2.
• Уровень рабочего давления – 16 атм.
• Уровень самой высокой рабочей температуры – 100 градусов.

Установка на стояках

Перед установкой данных деталей на пластиковых стояках, и прямолинейных участках магистрали нужно обработать техузлы асбестовой тканью. Так конструкция будет защищена от попадания брызг из металла.

Между двумя неподвижными крепежными элементами разрешают ставить только один технический узел.

Ставя данное приспособление на стояк или прямолинейный участок, нужно проверять совпадение скрепляемых элементов. Нарезной вариант устройства на полипропиленовых системах не гарантирует высокую прочность, поэтому рекомендуется проведения сварных работ.

Также большим спросом пользуется такое приспособление, как «американка». Этот разъемный фитинг с одной стороны имеет металлическую резьбу, а с другой — основание из полипропилена.

Какой выбрать

Компенсаторы должны обеспечить снижение нагрузок, возникающих в продольном и поперечном направлении, а также под углом к оси трубопровода при удалении трубы.

Г-образные, П-образные, кольцевые компенсаторы и устройства в форме змейки представляют собой участки трубопровода (из того же полипропилена, или близких по характеристикам, но обладающих большей упругостью и эластичностью материалов), которым придана соответствующая форма.

Монтируются они также, как и участки основной магистрали (сколько слоев ФУМ-ленты надо наматывать, написано здесь).

В конструкцию включают фитинги для получения формы (например, для П-образных компенсаторов) или добиваются нужных характеристик без их использования.

Ассортимент устройств, реализующих компенсацию теплового расширения за счёт других материалов, гораздо шире.

К ним относятся:

• осевые сильфонные компенсаторы КСО и ОПН.

  Эти устройства предназначены для компенсации деформация трубы в направлении, совпадающей с ее осью.

  Используют в качестве рабочего элемента упругую конструкцию — сильфон из гофрированной сантехнической резины или из тонкой нержавеющей стали.

  Практическое замечание!
  Устройства типа ОПН отличаются простотой установки за счет наличия в конструкции крепежных узлов служащих опорами при монтаже трубопровода;

• сдвиговые компенсаторы КС.
  Устройства предназначены для компенсации деформаций в направлении, не совпадающем с осью трубы, и, соответственно, имеют степени свободы в обеих (вертикальной и горизонтальной) плоскостях.

  Конструкция компенсаторов включает один или два гофрированных сильфона.

  При использовании двухсоставного устройства надежность соединения сильфонов достигается за счет применения связующей арматуры;

• поворотные компенсаторы КСП.
  Функция этих устройств — компенсация линейного расширения обоих участков трубы в местах поворота магистрали.

  Применяются там, где по условиям прокладки угол поворота трубопровода должен оставаться неизменным;

• универсальные компенсаторы КСУ.

  Устройства позволяют компенсировать все виды отклонений трубопровода, возникающих за счёт теплового расширения.

  Соответственно, рабочий ход этих устройств рассчитан на осевое, поперечное и угловое отклонения.

  Особенности конструкции этих устройств диктуют их применение на коротких участках магистралей или в тех местах, где использование других типов сильфонных компенсирующих устройств, по каким-либо причинам, ограничено или невозможно;

• резиновые сильфонные элементы КР (фланцевые).
  Эти компенсаторы используют для компенсации отклонения оси трубопроводов.

  Кроме того, устройства выполняют роль демпфирующих, способны погасить гидроудар на обслуживаемом участке магистрали.

 Кроме функционального назначения компенсаторы делятся по способу монтажа.

Для полипропиленовых трубопроводов применяют сварные и фланцевые компенсаторы.

При сварном способе используется традиционный для полипропиленовых труб метод монтажа с применением сварочного оборудования (какой нужен инструмент написано здесь).

Такой способ соединения предъявляет обязательные условия для выбора компенсаторов:

• идентичность диаметра,
• толщины стенок,
• внутреннего сечения компенсирующего устройства и участка трубопровода.

Установка компенсирующего устройства производится за счёт соединения фланцев на компенсаторе и трубопроводе.

Достоинством такого метода считается получение разъемного соединения, которое легко обслуживать и ремонтировать.

Основной недостаток — повышенная сложность монтажа и большее число технологических операций.

Внимание! Установка металлического фланца на полипропиленовый трубопровод — задача не простая. Поэтому ее выполнение лучше поручить специалистам, имеющим соответствующий опыт. Поэтому ее выполнение лучше поручить специалистам, имеющим соответствующий опыт

Поэтому ее выполнение лучше поручить специалистам, имеющим соответствующий опыт.

К сведению!
При определенных условиях применение сильфонных компенсаторов кроме борьбы с тепловым расширением решает задачу устранения вихревых потоков жидкости в трубопроводе, что повышает безопасность его эксплуатации.

Эффективная работа компенсирующих устройств возможна только при соблюдении правил их установки.

Источники

• https://trubanet.ru/truby-dlya-otopleniya/kompensatory-dlya-polipropilenovykh-trub-silfonnye-p-obraznye-kompensator-kozlova.html
• http://HomeBuild2.ru/truby/kompensator-dlya-polipropilenovih.html
• http://ru-canalizator.com/santehnika/s-oborudovanie/kompensator.html

Компенсатор петлевой Valtec 40 мм полипропиленовый

Компенсатор петлевой Valtec серии VTp.794.0 — это фитинг, предназначенный для компенсации температурных линейных деформаций трубопроводов из полипропилена. С остальными элементами трубопровода компенсатор полипропиленовый соединяется методом раструбной сварки. Поверхность под сварку – наружная.

Вес фитинга VTp.794.0.040 составляет 644 г.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Свидетельство о госрегистрации (открыть PDF-файл)
3. Сертификат соответствия (открыть PDF-файл)
4. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
5. Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)

Указания по монтажу

1. Монтаж должен осуществляться при температуре окружающей среды не ниже +5°С.
2. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура 260°С.
3. Поскольку сварные полифузионные соединения относятся к «неразборным», допускается замоноличивание их в строительные конструкции.
4. .Соединительные детали для муфтовой сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.

Порядок монтажа

1. Отрезать трубу строго перпендикулярно ее продольной оси;
2. Подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
3. разогреть сварочный инструмент до температуры 260°С;
4. Время нагрева при выполнении соединений должно соответствовать изложенному в технических характеристиках.
5. Трубы, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 часов при температуре не ниже +5°С;
6. Одновременно надеть трубу и фитинг на насадки сварочного инструмента;
7. Произвести нагрев в течение указанного в характеристиках времени;
8. Произвести соединение, выдержав его в течение времени указанного в характеристиках времени сварки;
9. Нагружать соединение рабочим давлением допускается по окончанию указанного в характеристиках времени остывания.
10. После окончания монтажа система должны быть испытана гидростатическим давлением, в 1,5 раза превышающим рабочее

Указания по эксплуатации

Полипропиленовые фитинги VALTEC не допускаются к применению:

• при рабочей температуре транспортируемой жидкости выше 95°C;
• при рабочем давлении, превышающем допустимое для данного класса эксплуатации;
• в помещениях категорий «А, Б, В» по пожарной опасности;
• в помещениях с источниками теплового излучения, температура поверхности которых превышает 130°C;
• в системах центрального отопления с элеваторными узлами;
• для расширительного, предохранительного, переливного, сигнального трубопроводов и для раздельных систем противопожарного водопровода.

Технические характеристики

Производитель	Valtec
Серия	VTp.794.0
Артикул	VTp.794.0.040
Тип	Компенсатор петлевой
Типоразмер	40 мм
Материал корпуса	Полипропилен (PPR)
Максимальная температура рабочей среды	95°C
Минимальная температура хранения	-30°C
Номинальное давление, PN	25 бар
Время нагрева при сварке (для труб D=40 мм)	12 сек
Время сварки (для труб D=40 мм)	6 сек
Время остывания после сварки (для труб D=40 мм)	240 сек
A (см.схему)	335 мм
Развёрнутая длина	960 мм
Диаметр петли D (см.схему)	180 мм
Компенсирующая способность	30 мм
Вес	644 г
Официальная гарантия производителя	7 лет
Страна-родина бренда	Италия

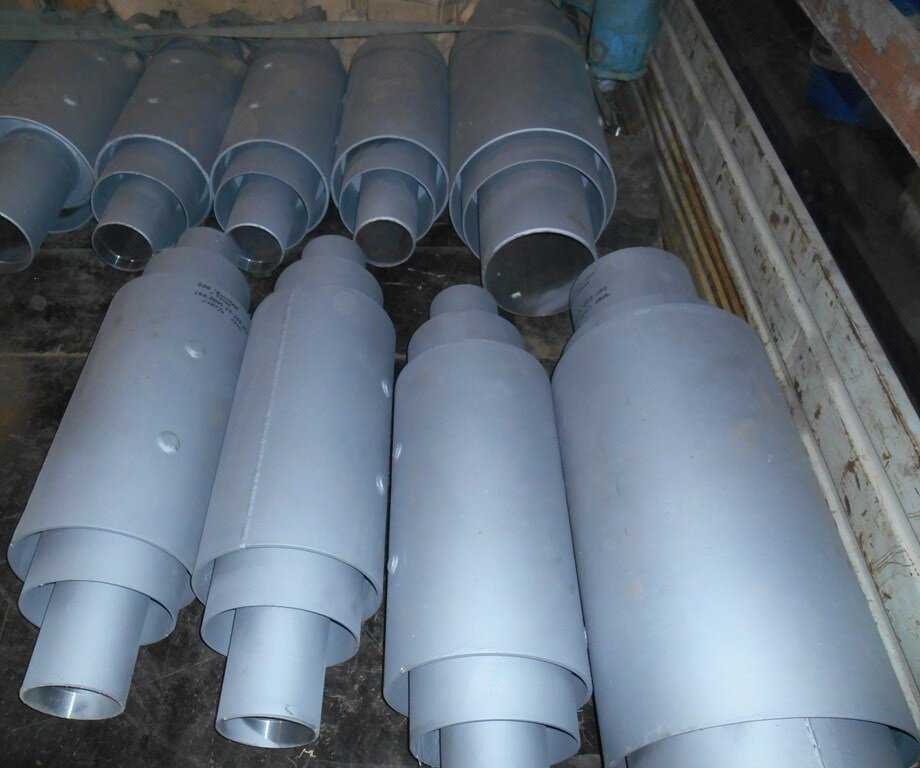

Изготовление сальниковых компенсаторов

Для производства сальниковых компенсаторов согласно ГОСТу №15150-69 может использоваться бесшовная стальная труба из сталей Ст20, 09Г2С, 17Г1C и ВСт3сп5 либо листовая сталь тех же марок. В качестве сальниковой набивки применяется набивка марок АПП и ПА, термостойкая резина марки 5168 (ГОСТ 5152-77), а также смазка АР (ГОСТ5152-77).

Стандартные сальниковые компенсаторы изготавливаются на основании типовой проектно-конструкторской документации, а также в соответствии с ТУ предприятия-изготовителя и согласно ТЗ, предоставленного заказчиком. Производственный процесс изготовления сальниковых компенсаторов из листовой стали состоит из нескольких этапов:

• формирование заготовок;
• точение патрубков;
• соединение элементов изделия методом сварки;
• сборка компенсатора;
• контроль качества изделия.

Северо-Западный Завод Металлоконструкций (СЗЗМК) располагает всем необходимым оборудованием для изготовления и сборки сальниковых компенсаторов надлежащего качества. Это довольно сложный технологический процесс, в ходе которого необходимо по размерам, указанным на чертежах, сформировать заготовки, после чего произвести равномерную расточку стенок каждой обечайки, не прибегая к механической обработке изделия в целом. В готовом компенсаторе внутренняя обечайка и сальниковое кольцо должны без приложения значительных усилий свободно передвигаться вдоль оси изделия. Задача по изготовлению качественного компенсатора дополнительно усложняется наличием многочисленных швов, которые неравномерно размещены по его окружности. Если необходимо изготовить компенсатор с внутренним диаметром корпуса 1500 — 2000 мм, в зоне большей концентрации швов наружные элементы изделия могут получить усадку до 3 мм по диаметру, как побочный эффект проведения сварочных работ. Если же необходим внутренний диаметр корпуса 2000 — 2500 мм, то величина усадки по диаметру может достигать 4 мм. Что касается фланца, здесь усадка обычно составляет 1,5 — 2 мм.

Аналогичную величину усадки получает и внутренняя обечайка. Для изготовления обечайки сальникового кольца используется более толстый стальной лист. Ее усадка от фланцевой приварки, выполняемой по окружности, составляет порядка 3 — 4 мм. Данные размеры усадок должны учитываться при раскрое стальных листов: определяя длину заготовки (развернутой обечайки), ее увеличивают против значений, указанных в технической документации, на величины усадок от сварки по окружности и поперечных швов. Основные требования, предъявляемые к изготовлению заготовок, к проведению сварочных работ и к сборке сальниковых компенсаторов выглядят следующим образом:

• Максимальное отклонение от проектной величины для всех размеров листовых обечаек компенсатора не может превышать величины 2 мм.
• На участках кольцевых листов подвальцовку следует вести аккуратно и тщательно.
• После подвальцовки обечайки допускаются зазоры величиной до одного миллиметра между шаблоном и обработанной поверхностью подвальцованной части.

Обработка фланцев заключается в расточке внутреннего диаметра и проточке плоскости, фланец которой вступает в соприкосновение с соседним элементом. Если оборудование для проточки на предприятии отсутствует, этот этап обработки заменяют операцией вырезания сегментов методом плазменной резки металла, а сборка ведется методом сварки с последующей правкой в вальцах, после чего в соответствии с чертежами сверлят отверстия.

Разновидности

На практике лучше всего проявили себя следующие разновидности:

Сильфонные компенсаторы для полипропилена (ППР). Их применяют при монтаже обогревательной и водоподающей сети из ППР материалов. Условный диметр сильфонных видов от 1,5 до 5см. Тип соединения сильфонных разновидностей – муфтовый, а кожух из алюминия. Внутренний экран у них сделан из нержавеющей стали. Температура рабочей среды до ста пятнадцати градусов, давление до 16 бар. Рабочая среда для сильфонного варианта это питьевая вода, воздух, пар.

Сдвиговые. Они предназначаются для компенсирования передвижения в двух направлениях. Конструктивные особенности в данной ситуации – это одна или две сильфонные гофры. Ее производят из нержавейки и крепят арматурами-соединителями.

Поворотные.Применяются для нивелирования линейного увеличения в области поворота магистрали и служат для фиксации поворота. Чаще всего их берут, чтобы поменять направление системы на девяносто градусов.

• Универсальные. Они наделены тремя вариантами рабочих ходов. Ставят их там, где нужно проложить короткую сеть, или в месте, ограниченном для установки сильфонного вида.
• Фланцевые. Эти резиновые детали ставят в таком месте, где есть необходимость пригасить волну удара от резкого увеличения среднего рабочего давления. Также ими сглаживают осевые неточности трубопровода.

• Устройство в форме петли.

• Змеевики

• Осевые сильфонные механизмы

• Фланцевые устройства, изготавливаемые из мягкого материала

• Сильфонные

• Универсальные, которые эффективны для смещения в осевом, угловом и поперечном направлениях. Их рекомендуют для установки на небольшой ветке магистрали, имеющей ответвления

Производители предлагают различные устройства, которые отличаются отменным качеством. Но, компенсационная петля в системе отопления, выполненная своими руками, так же прекрасно справляется с возложенными на нее функциями.

Своими руками выполнить такое устройство не сложно. Компенсационную петлю можно сделать за короткий срок. Эта важная деталь, скрепленная грамотно, становиться гарантией безупречной работы отопления или горячего водоснабжения.

Несложное оснащение компенсационной петлей, выполненное своими руками, увеличит рабочий ресурс коммуникационных сетей до полувека.

Виды и особенности компенсаторов для ПП труб

Простейший, кустарный компенсатор изготавливается в виде П-образной вставки в трубопровод. Это простой, но эффективный способ, часто применяемый сантехниками при монтаже несложных участков систем водоснабжения и отопления. Конструкция похожа на букву П. Длина сторон такого компенсатора обычно не превышает 30-50 см, перемычка 15-20 см.

Фото с сервиса Яндекс.Картинки

При монтаже длинных отрезков трубопровода применяют другой вид компенсатора, напоминающего по форме петлю. Отсюда и его название — «кольцевой компенсатор». Действует он по принципу пружины. При расширении трубопровода сжимается, а при сжатии — распрямляется. Такое действие компенсатора обеспечивает целостность системы и предотвращает ее от разрушения. Монтируется при помощи обычных соединительных муфт.

Фото с сервиса Яндекс.Картинки

Для монтажа систем отопления с повышенными требованиями к безопасности применяют сильфонные компенсаторы. Их чаще всего используют в системах, где теплоносителем является пар или вода, нагретые до 90-95°C и под давлением до 16 бар. Эти устройства изготавливают из нержавеющей стали, высококачественного алюминия и гофры. Обычно крепятся при помощи резьбовых сферических муфт.

Фото с сервиса Яндекс.Картинки

Технические характеристики

Чтобы понять возможности компенсирующей детали, необходимо разобраться с ее техническими характеристиками. Они зависят от материала, из которого изготавливается устройство. Параметры:

1. плотность — примерно 0,92 г/см;
2. толщина стенок — не менее 4,5 мм;
3. максимальный температурный режим — до 95 градусов Цельсия;
4. цвет — белый, серый;

В строительных, сантехнических магазинах продаются изделия диаметром от 20 до 110 мм. Срок службы заявленный производителем — 50 лет.

При расчете диаметра компенсатора нужно определить максимальное сжатие, расширение трубы при нагревании. Для примера можно рассмотреть трубу диаметром 90 мм. Ее максимальное расширение — 4.2 см, сжатие — 2.1 см. Рассчитывается диаметр зависимо от максимального увеличения, которое ровняется ΔL/2 = 21 мм.

Компенсаторы для полипропиленовых труб: сильфонные, п образные, компенсатор Козлова

На сегодня практически любую инженерную коммуникацию легко соорудить собственноручно. Все необходимые комплектующие собираются очень легко (по принципу конструктора). Такими составными частями являются компенсаторы для полипропиленовых труб.

Компенсаторы для полипропиленовых труб являются неотъемлемой частью любой современной инженерной коммуникационной системы. Их не сложно купить в специализированном магазине, и самостоятельно установить на трубопровод. Компенсаторы представляют из себя обыкновенную конструкцию с гибкой формой.

Внешне они напоминают завернутую петлю. Эти, простые на первый взгляд, детали несут очень важную функцию. Об этом и пойдет разговор далее.
