Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
3. Регулятор расположите так, чтобы было удобно его настраивать.
4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Выносные термодатчики

Иногда требуется устанавливать терморегулятор для радиатора отопления с выносным датчиком.

Термостатическую головку нужно устанавливать таким образом, чтобы она «смотрела» в сторону комнаты. Это условие для точного определения температуры. Но в реальности так можно сделать не всегда. Устройство может «не вписаться» в монтаж радиатора из-за своего размера. Выручит выносной датчик, который соединяют с термоголовкой капиллярной трубкой. Располагают в любом месте, где нужно измерять температуру окружающей среды. Расстояние от датчика до термоголовки может быть около двух метров и более.

При установке датчика нужно соблюдать следующие условия:

• На уровне пола воздушная прослойка более холодная, поэтому температурные датчики нужно поднимать не менее чем на 0,8 метров.
• Рядом не должно быть источников тепла.
• Прямые солнечные лучи не должны попадать на прибор.
• Устройство нельзя закрывать мебелью или тяжёлыми шторами.
• К стене датчик крепят скобами.

Принцип действия

   Вода, циркулирующая в системе через правый и фронтальный патрубки, имеет определенную температуру. После ее понижения осуществляется поднятие штока, конус клапана выходит из седла и открывает доступ всем трем каналам. Осуществляется поступление горячего теплоносителя в систему.

   Терморегулирующие краны имеют внешний или внутренний механизм управления штоком. По типу механизма различают привод, регулирующий термостат для радиатора с прямым действием, и аналогичный, использующийся в терморегуляторах и с внешним управлением.

Выносная термостатическая головка, может быть размещена, в помещении или непосредственно в трубопроводе. Управление штоком в этом случае осуществляется внешним электроприводом под управлением контроллера. Управление может быть механическим от сервопривода подсоединенного к заслонке котла.

Электронные термоголовки

Эти системы отличаются значительным весом и высокой стоимостью. В их корпусе специально предусмотрено место для установки батареек. Главным отличием этих устройств считается большая функциональность.

Кроме поддержки в помещении необходимой температуры с помощью встроенной программы они могут функционировать в установленном вручную режиме. К примеру, утром все уходят на работу, дом пустеет. Владельцы жилища возвращаются только после 6 часов вечера. Следовательно, в такое время в помещении нет необходимости поддерживать высокую температуру. Именно для этого и были созданы электронные термоэлементы.

Такие системы позволяют экономить на отоплении, сохраняя высокий уровень комфорта.

Кроме того, термоголовки подразделяются по виду вещества, входящего в сильфон. Эти приборы выпускаются:

• жидкостными;
• газовыми.

Устройства, работающие на газе, обладают невысокой инерцией и способны быстро реагировать на возможное изменение температуры.

Основным требованием к подобным механизмам остается качество. Тип теплового агента стоит на втором месте.

Аналогичными свойствами обладают и жидкостные терморегуляторы, чье производство намного легче, а ассортимент больше.

Выбирая термоэлемент, важно знать, какой диапазон температур это устройство может поддерживать. Зачастую он находится в пределах от 6 до 28 градусов

Бывают, конечно, и другие значения. Чем больше диапазон, тем выше стоимость. Кроме того, устройства могут иметь разные размеры, способ подключения и дизайн.

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Виды термостатических элементов

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции.  Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.

Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

Изображение	Модель	Стоимость, руб.
	RA/RTR с встроенным газозаполненным датчиком, Danfoss	970
	Valtec терморегулятор угловой в сборе	750
	Herz 1726098	1250
	Salus VS30W комнатный программируемый	3960
	Luxor thermolux TT 2101	570
	Watts SE148	620
	Rifar Герц Н-мини	1320

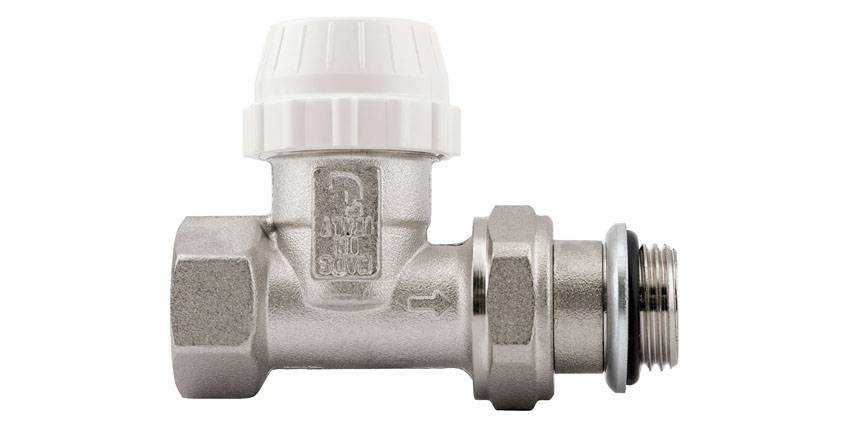

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

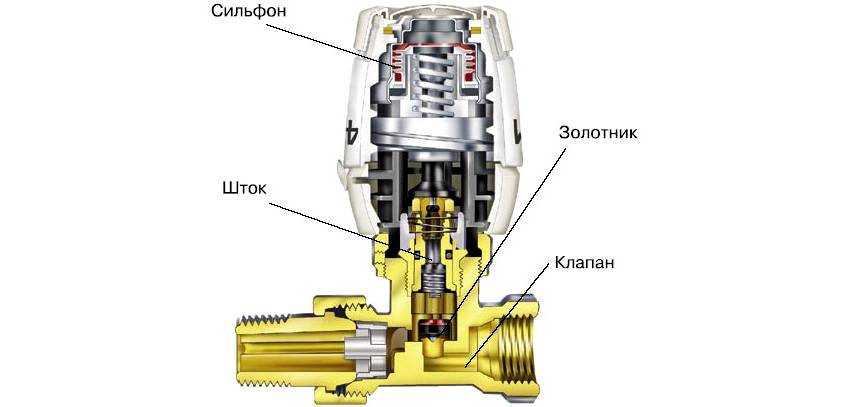

Термоголовка и клапан в разрезе

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.

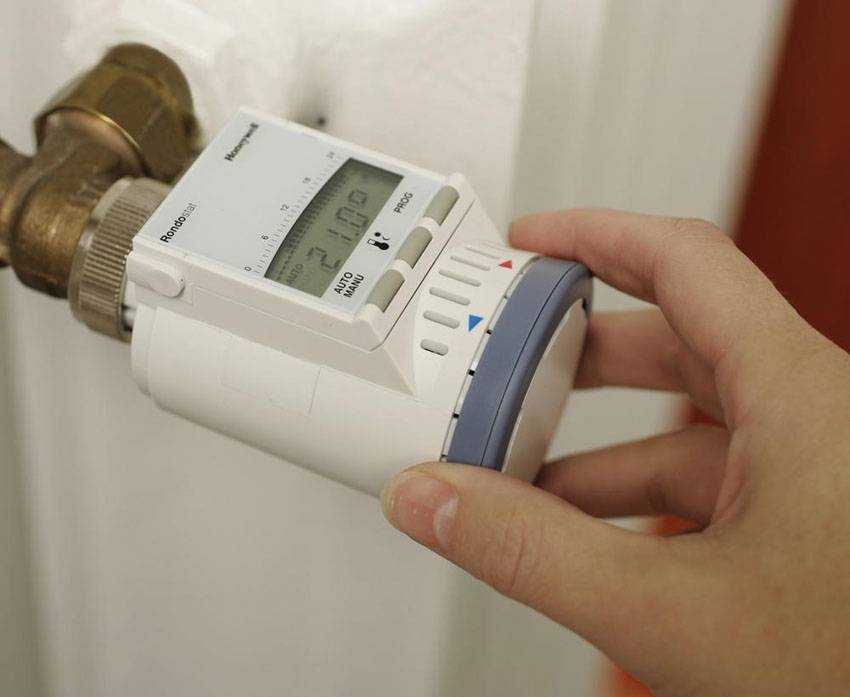

Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.

Вариант регулировки температуры

Советы по установке и выбору

• Необходимо быть осторожными, устанавливая датчик, так как в его конструкцию входят и хрупкие детали.
• Используйте инструкцию от производителя.
• Клапан устанавливается в отверстие пробки радиатора.
• Расположите термостат в горизонтальном направлении.
• Устанавливать клапан надо в соответствии с указанием стрелок.
• Перед покупкой следует определиться с типом конструкции.

Электронный терморегулятор

• Если самостоятельно устанавливать терморегулятор вы не можете или не хотите, обратитесь к профессионалам.
• Настроить прибор следует вначале в закрытом помещении с плотно запертыми окнами и дверьми.

Регулировка температуры

Таким образом, терморегулятор – очень полезная и нужная вещь, которая позволяет регулировать вам температуру воздуха в помещении, а также экономить. Неэффективно использование прибора только на чугунных батареях, во всех остальных случаях он быстро себя окупит.

Правильная установка электронного варианта

Чтобы вам было проще осуществлять самостоятельный монтаж терморегулятора, предлагаем посмотреть следующий видеоматериал.

Типы терморегуляторов

Регуляторы отопления на батареи могут классифицироваться по принципу работы:

• Механические;
• Электронные.

Каждая разновидность имеет свои плюсы и минусы.

Механические

К достоинствам можно отнести отсутствие потребности питания извне. В основе работы лежит физическая способность расширения веществ при нагреве. По внешнему виду напоминают вентиль с разметкой на верхней части, на которой нанесена температура от +14 до +28°С. Его необходимо монтировать в горизонтальном положении.

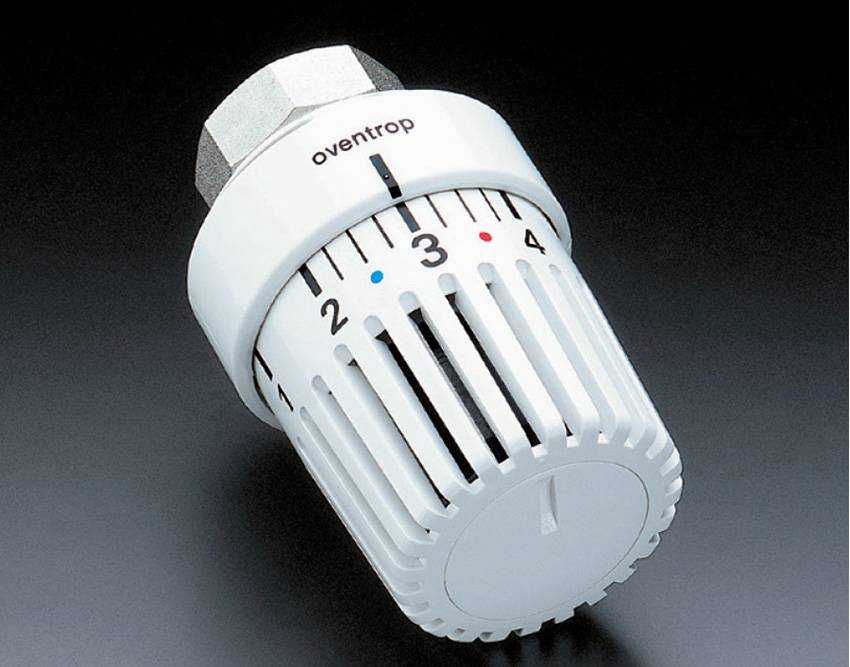

Механический вариант

Механический терморегулятор для радиатора отопления даст вам следующие преимущества:

• Сэкономить на носителе питания прибора и самой стоимости.
• Простота эксплуатации.
• Работает полностью автономно.
• Нет надобности менять температурный режим в ваше отсутствие.

Благодаря достоинствам прибор пользуется большим спросом.

Электронный

Автоматический терморегулятор для радиатора отопления контролирует поступление теплоносителя без внешнего участия. В прибор вмонтирован экран или панель с кнопками.

С ЖК дисплеем

Терморегулятор оснащен встроенным или выносным датчиком дистанционного управления, способным снимать данные об изменении температуры воздуха. Управлять им можно на расстоянии до четырех метров.

Сам процесс регулировки происходит за счет сильфона и электромагнитного реле. Дополнительные функции значительно увеличивают стоимость прибора. При этом сам терморегулятор способен не только уменьшать или увеличивать температуру в помещении, но и ограничивать поступление жидкости, то есть выступать в роли автоматической запорной арматуры.

Электронный с кнопочной панелью

Электрические термоклапаны для отопления дадут вам следующие преимущества в работе всей цепи:

• Даже в ваше отсутствие он будет самостоятельно регулировать температуру.
• Можно выставить поддержание минимальной температуры для нежилого помещения, которой будет достаточно для жизни цветов.
• Выставление режимов комфортных для разного времени суток.

А также все автоматические агрегаты делятся на:

• С закрытой логикой
• С открытой.

В первом случае показатели выставлены. Он хорошо подходит для регулировки домашней температуры.

Во втором случае, с открытой логикой, оборудование способно подстраиваться к любой системе самостоятельно. Только настройка такого агрегата уже требует специальных навыков и умений, поэтому используется в промышленных масштабах.

Это интересно: Интерьер спальни в стиле модерн

Правильная установка

Терморегулятор можно ставить на входе или на выходе из радиатора. Он будет работать в любом случае. Из технической характеристики прибора следует, что завод проводит его настройку-калибровку под уровень температуры на высоте, соответствующей положению верхнего коллектора радиатора: 0,6-0,8 метров. Поэтому его удобно подстраивать вручную.

Если необходимо установить терморегулятор снизу, нужно приобретать устройство с нижним способом подключения. Можно поставить устройство с выносным датчиком, либо выполнить перенастройку термоголовки. Делать это не сложно, пошаговая инструкция есть в паспорте. Требуется иметь рядом термометр и крутить головку в разные стороны.

Устанавливают регулятор с помощью фум-ленты или льняной подмотки для герметизации. Монтаж проводится по традиционной схеме. В клапане есть резьба, под которую подбирают фитинги или нарезают на трубе соответствующую резьбу

Монтаж нужно делать осторожно, чтобы не сломать хрупкий корпус из латуни.

Термостатические элементы, которыми измеряют температуру в помещении и управляют запорным механизмом, нужно устанавливать горизонтальным образом. От этого зависит, насколько правильно будет работать регулирующая система.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

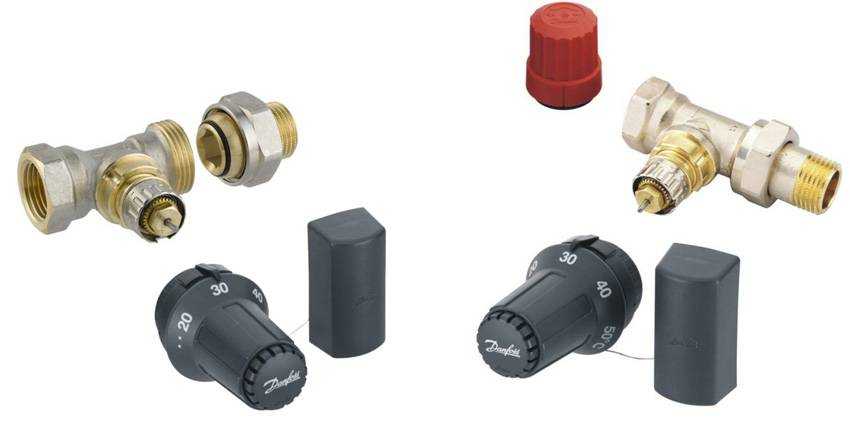

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

• DANFOSS;
• HERZ ARMATUREN;
• OVENTROP.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

• ручные;
• механические;
• электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

• программирование устройства температурных режимов на каждый день недели;
• «Boost» включает быстрый нагрев батареи;
• «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
• «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
• «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

• краны с термоголовками прямые и угловые;
• беспроводные;
• с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

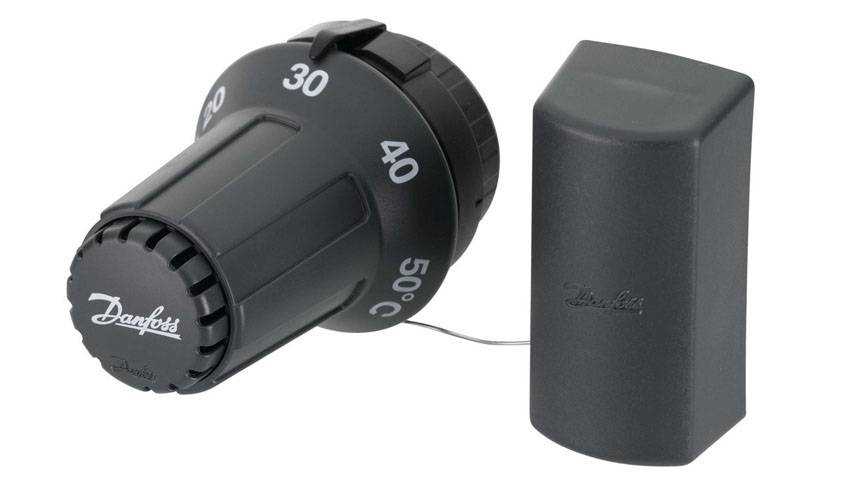

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Устройство и принцип действия регулятора температуры на радиаторе отопления

Терморегулятор состоит из двух элементов: термоклапана (исполнительного механизма) и термостатической головки, регулирующей температуру. Причем клапан может быть любого размера в зависимости от диаметра трубы. А головка съемная, так что для клапана можно выбрать терморегулирующий элемент любого вида.

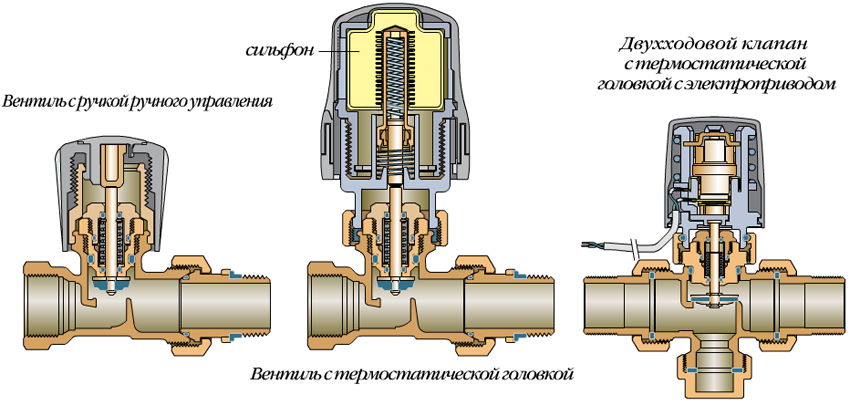

1 – обычный вентиль, 2 – устройство с механическим термостатом, 3 – с электронным управлениемТермоклапан и термостат по отдельности

Термоклапан

Строение данного элемента почти аналогично обычному вентилю, в нем есть седло и запорный конус, контролирующий размер входного отверстия для теплоносителя

При монтаже клапана необходимо обратить внимание на стрелку на корпусе, она указывает направление движения теплоносителя

Термоклапан и термостат по отдельности

Клапаны выпускаются разные в зависимости от типа системы отопления (двухтрубная или однотрубная). Например, у термоклапана для отопления с однотрубной разводкой гидравлическое сопротивление ниже, чем с двухтрубной. Клапан изготавливается из коррозиестойких материалов: нержавеющей стали, бронзы или латуни.

Термостатическая головка

Термостатическая головка (или термостат для радиатора отопления) может быть двух видов: механический или электронный.

Основа механического термостата – сильфон, в нем находится рабочее вещество (вода или газ), обладающее высоким коэффициентом расширения. Сильфон давит на шток, который и перекрывает входное отверстие. То есть, пока вещество не нагрето, шток в обычном положении, как только его температура повысилась – сильфон растягивается и давит на шток, уменьшая сечение прохода.

Механический термостатСхема механической головки

Особенность монтажа данного термостата – необходимость его горизонтальной установки по направлению в комнату. Это нужно для того, чтобы исключить влияние теплоносителя отопления на расширение вещества. Иногда, из-за немаленьких размеров элемента такой монтаж невозможен. В таком случае можно установить выносной датчик температуры, соединяющийся с термостатом капиллярной трубкой.

Терморегулятор с выносным датчиком, который обычно можно расположить на расстоянии до 2 метров

Электронная головка по размеру больше, чем механическая, но и задач она может выполнять больше. Всеми функциями управляет процессор, а питается такой термостат от двух батареек.

Электронный регулятор
Статья по теме:

Отопление загородного дома: варианты и цены.В статье подробно описано разнообразное отопление загородного дома, варианты и цены, плюсы и минусы наиболее распространенных и оптимальных тепловых конструкций для частных объектов.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Достоинства и недостатки терморегуляторов

Монтаж терморегулятора очень прост. Советуем воспользоваться схемами монтажа, представленными в этом обзоре.

Однозначно, плюсов у датчика температуры больше:

1. Простота монтажа и управления. Монтировать механическое устройство можно без посторонней помощи и специальных навыков, имея минимум инструментов. Управление у механических и автомоделей простое: температура задается поворотом колесика или нажатием на кнопку.
2. Устанавливайте терморегулятор вместе с газовым счетчиком и это существенно сократит ваши затраты на коммуналку. По подсчетам для среднестатистической квартиры установка терморегулятора и счетчика способна дать до 20% экономии на энергопотребление.
3. Продвинутые модели позволяют программировать работу котла на час, день и даже месяц. Температура устанавливается в зависимости от активности хозяев дома.
4. Система не нуждается в затратах при эксплуатации.

Но устройство не лишено и недостатков:

1. Сложные элементы требует вмешательства специалиста и выверенного монтажа. А стоимость качественного автопрограмматора составит не менее 300 долларов.
2. Шторы могут препятствовать определению верной температуры. При опущенном состоянии датчику придется снимать данные температуры за шторой. В такой ситуации необходимо ставить мобильный датчик в комнату.
3. Низкая точность выставляемой температуры с ручными вентилями и неудобства ручной регулировки к каждой батарее.
4. После установки механические модели необходимо настраивать. При некорректной установке элемента нарушается контроль температуры.

Преимущества термостатов

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

• продуманный дизайн, удачно вписывающийся в любой интерьер;
• комфортное управление температурным режимом;
• простота в монтаже;
• возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
• после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
• термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
• устройства позволяют равномерно распределять носитель тепла по системе отопления;
• терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
• термостат позволяет экономить до четверти расхода топлива;
• установка устройства позволяет улучшить микроклимат в доме;
• использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.
