Как выбрать циркуляционный насос для отопления частного дома

Как правильно поставить насос на отопление

Подробная схема установки насоса прилагается в инструкции по эксплуатации. Грамотный монтаж начинается с тщательного изучения рекомендаций производителя.

Подключение насоса в систему отопления своими руками возможно, только при наличии специального оборудования и технических навыков. Любые нарушения приводят к отказу в гарантийном обслуживании, снижению производительности и уменьшению сроков эксплуатации.

Производители рекомендуют придерживаться следующих правил установки насоса в систему:

Для проведения ремонтных работ, место установки насоса в систему делают доступным.

Если длина водяного контура превышает указанную производительность, систему отопления делают с двумя циркуляционными насосами. Дополнительную станцию устанавливают на подаче теплоносителя, приблизительно посередине водяного контура.

Где поставить насос на отопление

Место установки насоса в системе отопления определяется индивидуально, в каждом отдельном случае. На расположение влияет:

1. 1. Тип системы отопления.

1. Количество контуров.

На двух и однотрубные системы отопления, насосы устанавливают сразу после расширительного бака. Суть заключается в том, чтобы станция не качала воду в емкость. Двух- и однотрубные системы с циркуляционным насосом обязательно оснащаются байпасом. Конструкцию монтируют непосредственно перед котлом, на обратном трубопроводе.

Отопительная система с нижней разводкой имеет огромное преимущество – возможность поэтапного добавления радиаторов и установки дополнительного циркуляционного оборудования. Решение об установке системы с нижней подачей теплоносителя, часто принимают при монтаже водяного контура в многоэтажном здании.

Система отопления с верхней разводкой обычно не обязательно оснащается циркуляционным оборудованием. Конструкция предназначена для естественного движения теплоносителя. Схема собирается так, чтобы подающая труба находилась как можно выше над радиаторами, а обратка ниже их. К трубопроводу с верхней разводкой насос подключают в любом месте контура, сразу после расширительного бачка.

Монтаж автономного отопления с циркуляционным насосом в одно- или двухэтажном доме, с одновременным подключением теплых полов, осуществляется посредством установки нагнетающего оборудования на каждую систему отопления отдельно (исключение составляют модели с двумя электродвигателями). Станция на теплые полы ставится в специальный смесительный узел. Монтаж выполняется по стрелкам, выгравированным на корпусе насоса и рамке.

Способы установки насосов определяются индивидуально, в зависимости от выбранной системы отопления и других факторов.

Какую скорость циркуляционного насоса выбрать

При условии правильного расчета производительности, грамотного соединения радиаторов и монтажа системы отопления, в большинстве случаев можно установить минимальную скорость насоса. В таком режиме потребляется меньше электроэнергии, механические части подвергаются меньшему износу.

Насос должен работать в режиме, максимально соответствующему параметрам системы отопления и производительности котла. Проверить настройки можно следующим образом:

Равномерный обогрев. Добавить скорость требуется в тех случаях, когда перепад температуры нагрева радиаторов, установленных в начале и конце водяного контура больше 1-2°С.

Насосы, с установленным электронным управлением, автоматически выбирают скорость теплоносителя, ориентируясь на температуру подачи и обратки, а также интенсивность прогрева помещения. Для выбора оптимального рабочего режима, требуется просто нажать клавишу пуск.

После установки циркуляционного насоса в систему отопления индивидуального дома, экономическая эффективность увеличивается на 30-40%. Такие показатели делают установку оборудования не только рекомендуемой, но скорее обязательной мерой.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

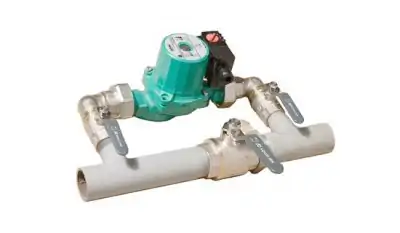

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

• Q – объем теплоносителя, который прокачивает насос в м3/час.
• P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
• Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
• 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

• Р = 100 х 173 = 17300 Вт;
• далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Что такое циркуляционный насос и для чего он нужен в отоплении

Циркуляционным называется насос, который обеспечивает принудительное движение жидкости в системе. В частных домах используется в системах отопления закрытого типа и в водопроводе.

Насос в системе отопления нужен для большей ее эффективности

В отопительных системах с естественной циркуляцией, движение теплоносителя происходит за счет создания перепада давления в высоко поднятых трубах (под потолок или хотя бы на одном уровне с верхушками радиаторов). Быстрого движения в такой системе добиться невозможно, система неуправляема так как скорость изменять нельзя. Регулировать температуру в помещениях почти невозможно. Еще один недостаток: теплоноситель движется медленно, переносит мало тепла. Чтобы в доме было тепло, используют трубы большого диаметра и большое количество радиаторов. В общем, далеко не идеальная система. Плюс ее в энергонезависимости — для работы не требуется электричество.

Установка циркуляционного насоса меняет положение в корне:

• Можно менять скорость движения теплоносителя, изменяя скорость вращения крыльчатки насоса.
• Скорость движения теплоносителя ограничивается только возникающими в трубах шумами. Максимально разогнать теплоноситель можно до 1,6 м/с. Это предел бесшумности. При более высокой скорости возникают шумы, что для систем отопления частных домов критично. Но и скорости в 1,6 м/с более чем достаточно. Это почти шесть километров в час. В разы быстрее чем при естественной циркуляции.
• Так как скорость высокая, трубы можно использовать меньшего диаметра. И располагать их можно вдоль пола, и под полом.

Пример системы с циркуляционным насосом

Недостаток у этого решения один: при отсутствии электроэнергии насос останавливается. Если нет защиты по перегреву, теплоноситель может закипеть, что приведет к разрыву труб и/или теплообменника отопительного котла. Поэтому циркуляционный насос для отопления ставят сразу с источником бесперебойного питания (ИБП). «Бесперебойники» потребляют электричества совсем немного, так что даже небольшой емкости аккумулятора достаточно для продолжительного срока автономной работы.

Характеристики: таблица

Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.

Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора

Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм

Какой поставить насос в зависимости от потребности помещения в тепле

Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.

Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.

Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.

Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.

Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.

Как правильно подобрать производительность для частного дома

Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.

При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:

G=Q:(1,16xDT).

Q — тепловая потребность отапливаемого помещения в ваттах.

DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.

1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.

Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.

В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.

Как выбрать с учетом расчёта давления

Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:

H=(FxRxL)/(p x g).

Или (F x R x L)/ 10000(м).

Н — максимальная высота водяной струи в метрах, собственно сам напор.

F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.

R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.

p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.

g — высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.

Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.

Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.

Типы циркуляционных насосов

Циркуляционные насосы делятся на два вида:

1. Насос с сухим ротором;
2. Насос с мокрым ротором.

Насос с сухим ротором

«Сухим» насос называют потому, что все трущиеся детали и сам ротор находятся в герметично закрытом корпусе. С водой или любым другим теплоносителем соприкасаются только лопасти, которые и создают поток. Насосы с сухим ротором имеют довольно высокий КПД (коэффициент полезного действия), в зависимости от модели, КПД может достигать 85%. Однако с повышением КПД возрастает и уровень шума. Из-за этого «сухие» насосы нечасто применяются для отопления частных небольших домов и квартир. Такие насосы отлично подойдут для больших объектов, там где есть возможность оборудовать отдельное помещение под котельную, где уровень шума не так важен.

В подобных агрегатах охлаждение мотора происходит за счёт отдачи тепла в окружающую среду ребристой поверхностью и установленным вентилятором на тыльной части механизма.

Насосы с сухим ротором требуют постоянного контроля за элементами двигателя, требуется постоянная смазка трущихся деталей. Устройства такого типа обладают высокой мощностью, эффективностью. Ввиду этого, требуется ежегодная профилактика насоса.

Монтаж сухого насоса происходит с помощью резьбового или фланцевого соединения.

Сухие насосы отличаются по способу установки и делятся на три типа:

Консольный тип.
Двигатель и насос расположены в отдельных корпусах, находящихся на общем основании. Валы соединены муфтой. Такой тип насоса способен перекачивать даже слегка загрязнённую воду. Для устройства насоса консольного типа требуется основание в виде фундамента.

Блочный или моноблочный тип.
Для таких типов насосов устанавливаются асинхронные электродвигатели с воздушным охлаждением. Двигатель находится в одном корпусе с крыльчаткой. Для устройства блочного типа насоса также требуется фундамент.

Вертикального типа.
Входные и выходные патрубки вертикального насоса устанавливаются на одной оси. Такой тип насоса не требует предварительной подготовки перед монтажом.

Преимущества насосов с сухим ротором

• Высокий КПД, который может достигать 85%.
• Из-за высокого коэффициента полезного действия требуются сравнительно небольшие затраты энергии.
• Опять же, по причине высокого КПД «сухие» насосы лучше всего подходят для крупных помещений.

Недостатки насосов с сухим ротором

• Высокий уровень шума.
• Чувствительны к механическому загрязнению энергоносителя, а соответственно требуют частой проверки и обслуживания. Срок эксплуатации около 3 лет.

Насос с мокрым ротором

Для монтажа систем теплоснабжения в частных домах, на даче с автономным теплоснабжением рекомендуется выбирать «мокрый» насос. В данных агрегатах в теплоноситель погружается не только крыльчатка, но и мотор. В насосе с мокрым ротором жидкость выполняет следующие функции:

• Смазка трущихся поверхностей.
• Охлаждение мотора.

Хотя крыльчатка и сам ротор в «мокром» насосе находятся в постоянном контакте с водой (или любым другим теплоносителем), возможность коррозийных повреждений элементов насоса невысока.  Детали качественного насоса изготовлены из устойчивых к коррозии материалов и практически не подвержены действию агрессивных сред. А из-за того, что элементы насоса постоянно охлаждаются и смазываются теплоносителем, увеличивается моторесурс агрегата. Срок службы бытового насоса «мокрого» типа рассчитан приблизительно на 10 лет. Для монтажа агрегата к отопительной системе предусмотрено резьбовое либо фланцевое крепление.

Насосы с «мокрым» ротором различаются способом удаления воздуха из системы отопления:

• Автоматический способ. Насос автоматически, без вмешательства со стороны, стравит воздух из системы отопления. Это очень удобно, если нет возможности обслуживать систему самостоятельно.
• Принудительный (ручной). Для стравливания воздуха из системы, необходимо каждый раз проделывать вручную с помощью специального воздушного винта.

Преимущества насоса с мокрым ротором

• Низкий уровень шума.
• Довольно продолжительный ресурс работы, до 10 лет.
• Не требует постоянного обслуживания.
• Хорошо подходят для частных домовладений и квартир.

Расчет напора циркуляционного насоса

Самое важное замечание: напор циркуляционного насоса зависит не от высоты здания! Напор зависит от гидравлического сопротивления отопительной системы в доме. Поэтому необходимо произвести расчет именно сопротивления труб

Что нужно знать для расчета напора циркуляционного насоса.

Вам нужна схема (проект) системы отопления дома состоящая из всех комплектующих:

1. Метраж всех трубопроводов отопления в доме
2. Диаметр этих труб и их сопротивление в Па/м (в интернете легко можно найти таблицы привязанные к вашим трубам в зависимости от выбранного материала)
3. Количество поворотов и дополнительных деталей (кран, обратный клапан, вентиль).

Расчет сопротивления рассчитывается по формуле:

H — напор насоса в М.

R — сопротивление прямой трубы (шероховатость), Па/м.

I — общая длина труб в доме

∑ Z — сумма местного сопротивления всех деталей (фитинг, кран, клапан, тройник) Значения этих коэффициентов для деталей трубопровода составляет примерно 30% от потерь в прямой трубе, то есть грубо 1.3

p — плотность перекачиваемой жидкости (вода, незамерзающая жидкость) = 971.6

q — ускорение свободного падения, м/с2. = 9.81

В случаях со старыми зданиями и отсутствия документации по системе отопления можно произвести вариант приблизительного расчета напора циркуляционного насоса, упрощенный вариант формулы.

H — напор насоса в М.

R — потери на трение в прямой трубе системы отопления, Па/м.

Пример расчета напора циркуляционного насоса:

Допустим Вы делаете систему отопления из полипропиленовых труб.

Сопротивление (шероховатость) полипропиленовых труб в среднем по диаметрам применяемых для строительства частного дома составляет 120 Па/м

Ориентировочно на 90 м2 дома уходит 60 метров труб при двухтрубной системе (учитывается длинна от источника тепла до самого дальнего радиатора и обратно) и некоторое количество фитинг деталей по общей длине (20 уголков, 10 тройников, 4 крана, 1 обратный клапан.

120 x 60 x 1.3 = 9360 Па/м.

Основы выбора циркуляционного насоса для отопления

После расчета напора и производительности вам требуется определить рабочую точку, у каждого производителя насосов имеется график с указанием рабочих возможностей всего модельного ряда, как бытовых, так и промышленных. Рассматривая график, например насосов фирмы WILO, нужно найти наиболее близкие показатели. Наиболее оптимальная работа насоса в средней трети графика с гидравлическими характеристиками.

Из расчета примеров для частного дома в 90 м2 с системой отопления из полипропиленовых трубопроводов и алюминиевых радиаторов получается такие данные:

H = 1 м.

Q2 = 0.47 м3/ч.

Как видно из графика Вам подходит насос WILO STAR-RS 25 или 30/2

Модель Star-RS, стандартный циркуляционный

25 или 30/ — Номинальный внутренний диаметр Rp 1″ или 1 1/4″

2 — Номинальная высота подачи при расходе Q = 0 м3/ч

Очень часто эта зона выделена толстой линией, очень редко бывает когда расчетная точка совпадает с гидравлической характеристикой насоса. Чаще всего эта точка лежит между характеристиками двух насосов, при выборе конкретной модели насоса не нужно выбирать самый мощный, поскольку даже менее мощный циркуляционный насос полностью обеспечит систему отопления.

В современном мире становится жить проще, нам помогает продвинутая интеллектуальная техника и самостоятельный расчет и подбор насоса уходит в прошлое. Компания ГРУНДФОС производит специальные насосы с функцией AUTOADAPT, автоматическая настройка рабочих характеристик GRUNDFOS модель ALPHA2 25/60 с учетом расхода теплоносителя сопративление труб. Анализируя нагрузку на отопительную систему, насос сам производит расчет и обеспечивает баланс между максимальным уровнем комфорта и минимальным энергопотреблением. GRUNDFOS ALPHA2 спроектированы для циркуляции жидкостей в системах отопления.

Агрегаты в системах обогрева зданий дают дополнительные возможности регулировки режима. Несмотря на дополнительные затраты, связанные с приобретением и установкой циркулярного насоса, суммарные расходы быстро окупаются, позволяя оптимизировать режим отопления.

Перед тем как подобрать циркуляционный насос, расчет основных параметров весьма желателен по следующим соображениям:

• недостаточная мощность агрегата сделает отопительную систему малоэффективной, а проживание в доме – некомфортным;
• избыточная мощность приведет к перерасходу затрат на обогрев жилища.
